WDM_OTN_基础知识_波分系统基本构成-OTU

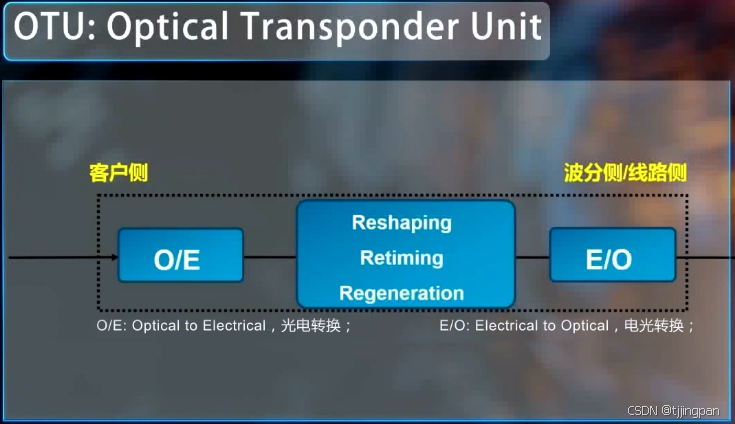

OTU是Optical Transponder Unit的简称，这是华为公司的一个叫法，在业界，比如一些友商或者一些运营商，一般把这种单元称为Transponder,它们指的都是同一个意思，从这个图中，我们给出了一个OTU单元的核心功能模块，它包括三部分，客户侧接口单元，波分侧接口单元，以及中间的电层的3R处理。

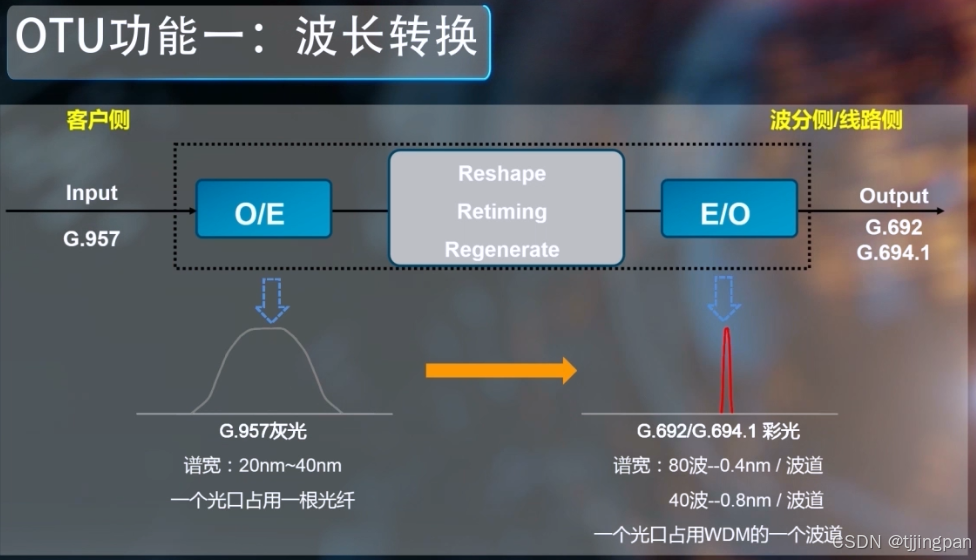

OUT功能一：

OTU单元它的主要功能包括三个方面，第一个方面，它实现了从客户侧来的灰光向波分彩光的一个转换。我们知道，灰光信号它一般占用的谱宽比较宽，一个光信号就要占用一根光纤，而DWDM波长它占用的谱宽比较窄，以我们的80波分系统为例，它一个光波长仅占用0.4纳米的谱宽，这样的话，不同的波长就可以通过合分波的单元把它合到一根光纤上。

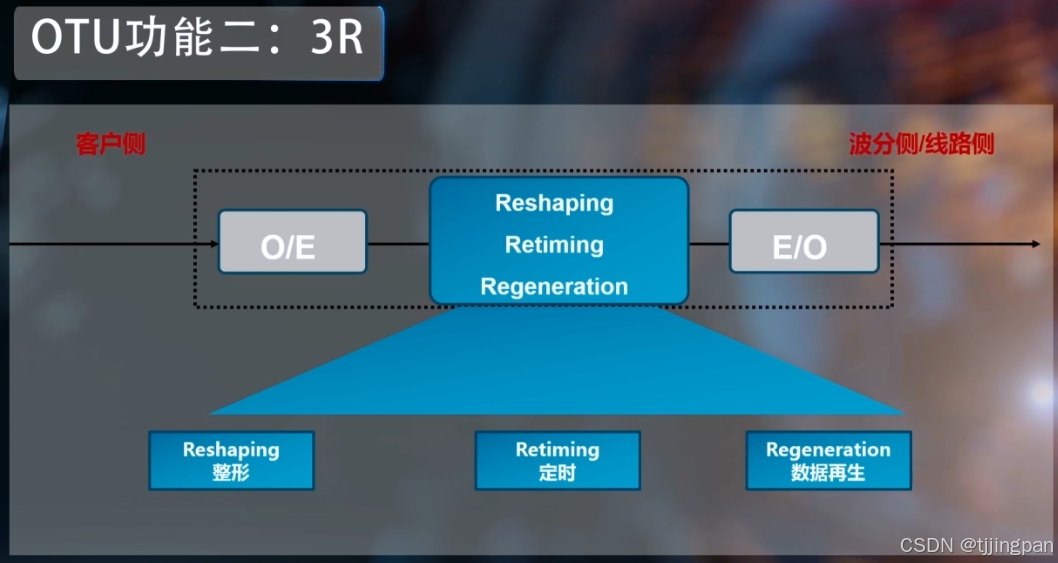

OUT功能二：3R

OTU的第二个功能叫3R，它包括定时，整形和再生。

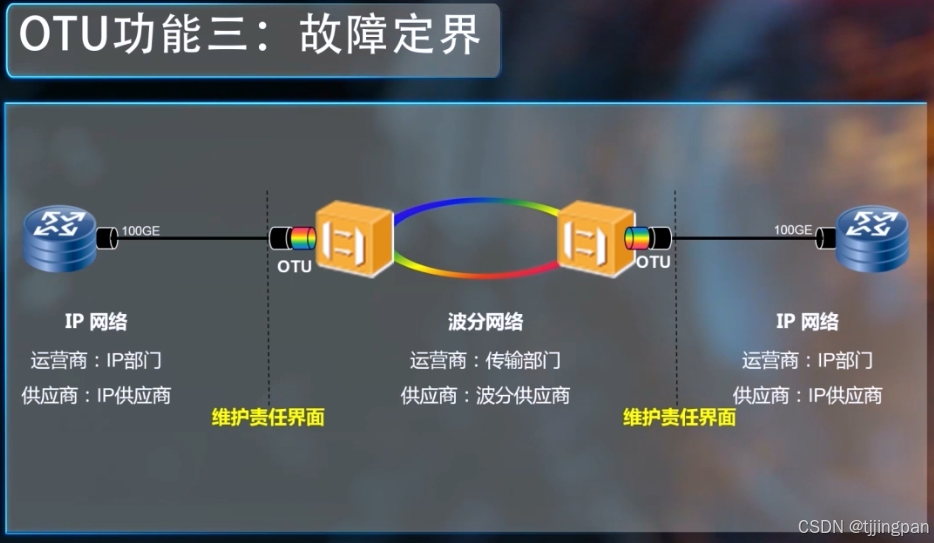

OUT功能三：故障定界

另外，我们在这个图上，可以看到，标出了一个重要的分界口，就是客户侧光接口这一块，在客户侧光接口的左边它是IP设备或者SDH设备等客户侧设备，而进入客户端的光接口以后，就进入了我们的波分网络，实际上，这个接口是非常重要的一个界面，也叫故障定界界面或者维护责任界面。因为在运营商内部，一般根据不同的设备和不同的网络，也会划分不同的部门。比如IP部们，SDH部门,或者波分部门。不同的部门承担着不同网络设备的维护开通，故障定位等等。因此在波分网络OTU的客户侧光接口这里就是波分网络和其它的客户侧网络比如说SDH网络和IP网络重要的故障定界界面。

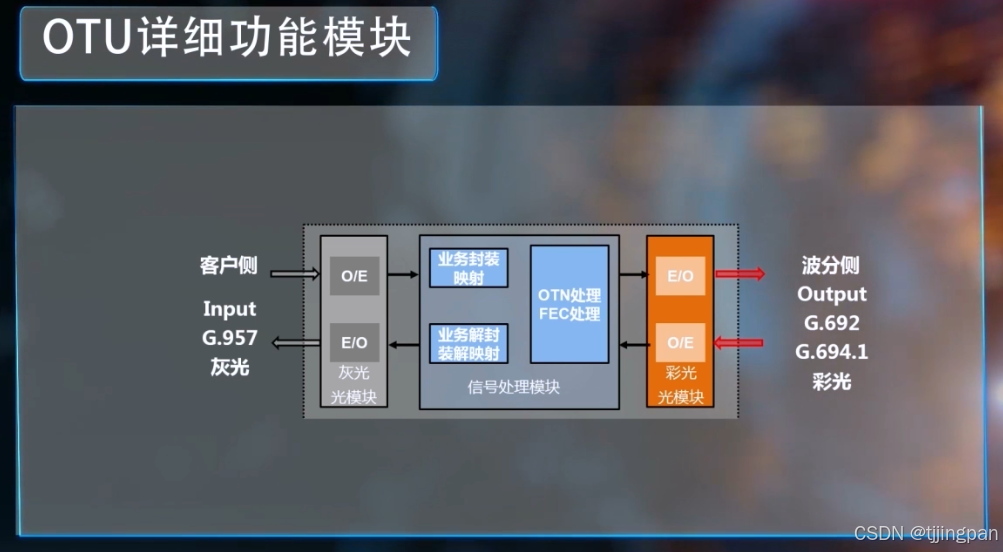

对我们波分或者传送领域的人来说，我们给出了一个更为详细的OTU功能介绍。它包括客户侧光接口，波分侧光接口，以及中间的电层OTN处理，以及FEC以及调制等等。

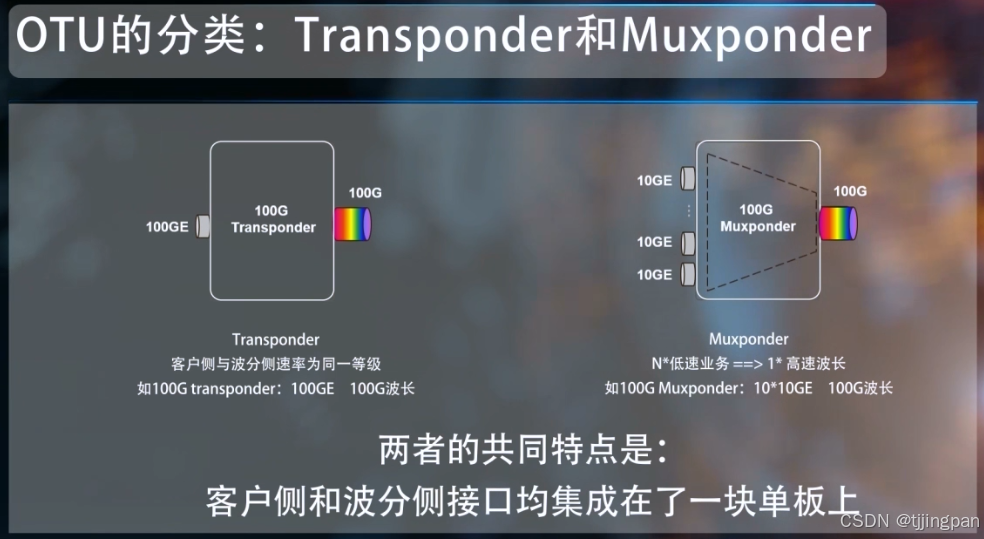

OTU的分类

OTU根据客户侧和波分侧速度的不同，我们一般常用的分法包括Transponder和Muxponder,Transponder的主要特点是客户侧的业务信号和波分侧的波长它的速率处于同一个等级，比如说，客户侧的10G或者10GE这种信号，转换成波分侧的10G的这种波道，或者说客户侧100G的信号，转换成波分侧的100G的波道。而Muxponder它的主要特点，它是把不同的低速的信号复用到一个更高等级的一个速率上去，比如说，10个10G信号复用到一个100G的波道，或者8个1G信号，复用到一个10G的波道上。Transponder和Muxponder它们共同的特点就是它的客户侧接口和波分侧接口都集成在了同一个单板上。

波分系统的应用场景

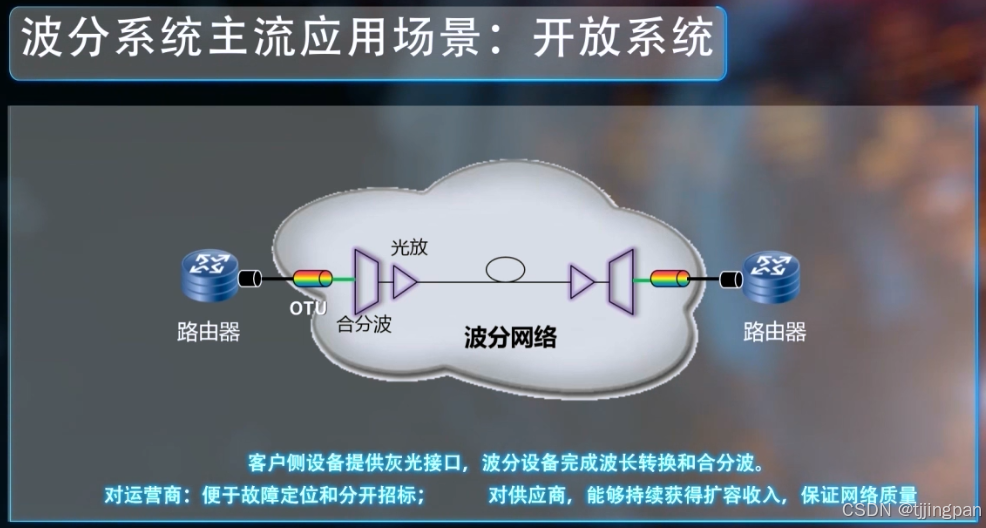

开放系统，开放系统它的主要特点是由客户侧设备输出灰光信号,在波分设备上的OTU实现灰光信号向波分的彩光信号的转换。对一个80波的波分系统而言，一般它会需要80对的OUT单元，这种开放系统，是当前最为常用的一种应用场景，基本上占据了90%以上的份额。开放系统它的主要的特点是可以便于运营商进行分不同种类的设备招标，同时在网络发生故障时，能够快速的进行故障定位。而对于供应商来说，由于波长的扩容需要采购OTU, 因此它也是供应商非常欢迎的一种应用场景，因为未来的扩容基本上都在OTU上。

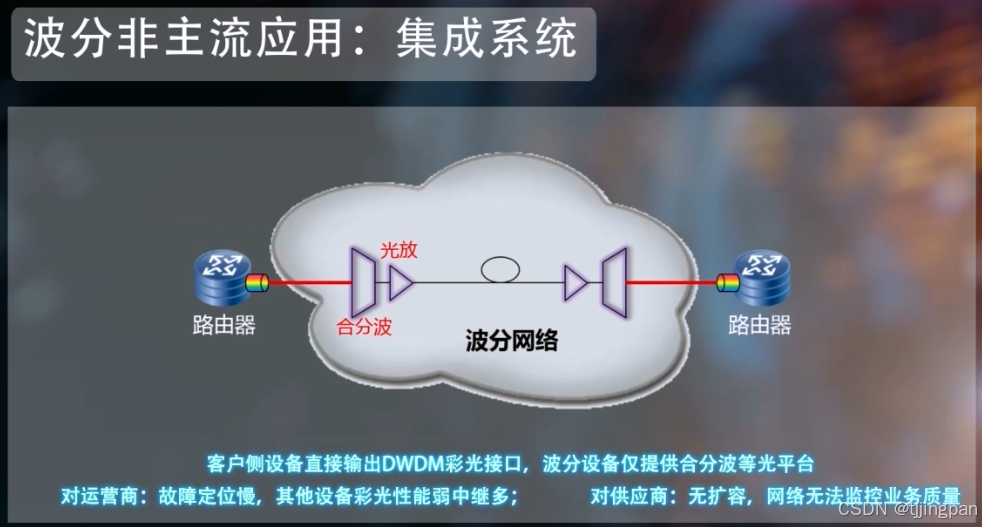

集成系统，集成系统的特点是由客户端设备直接输出满足ITU-T标准的DWDM彩光，而波分仅仅实现合分波，光放等光平台的一种功能。这种应用在整个业界，大概只占不到10%的份额，集成系统是思科主推的一种场景，但是没有得到主流运营商的认可，它的关键问题在于集成系统把彩光的转换能力放到了路由器上，因此在波分设备上，无法对每个波道的电信号业务质量进行监控，在发生故障时定位比较困难，定位时间长，而且容易在运营商内部不同部门和供应商之间产生扯皮现象，
