教大家如何建立keil的工程
1/8

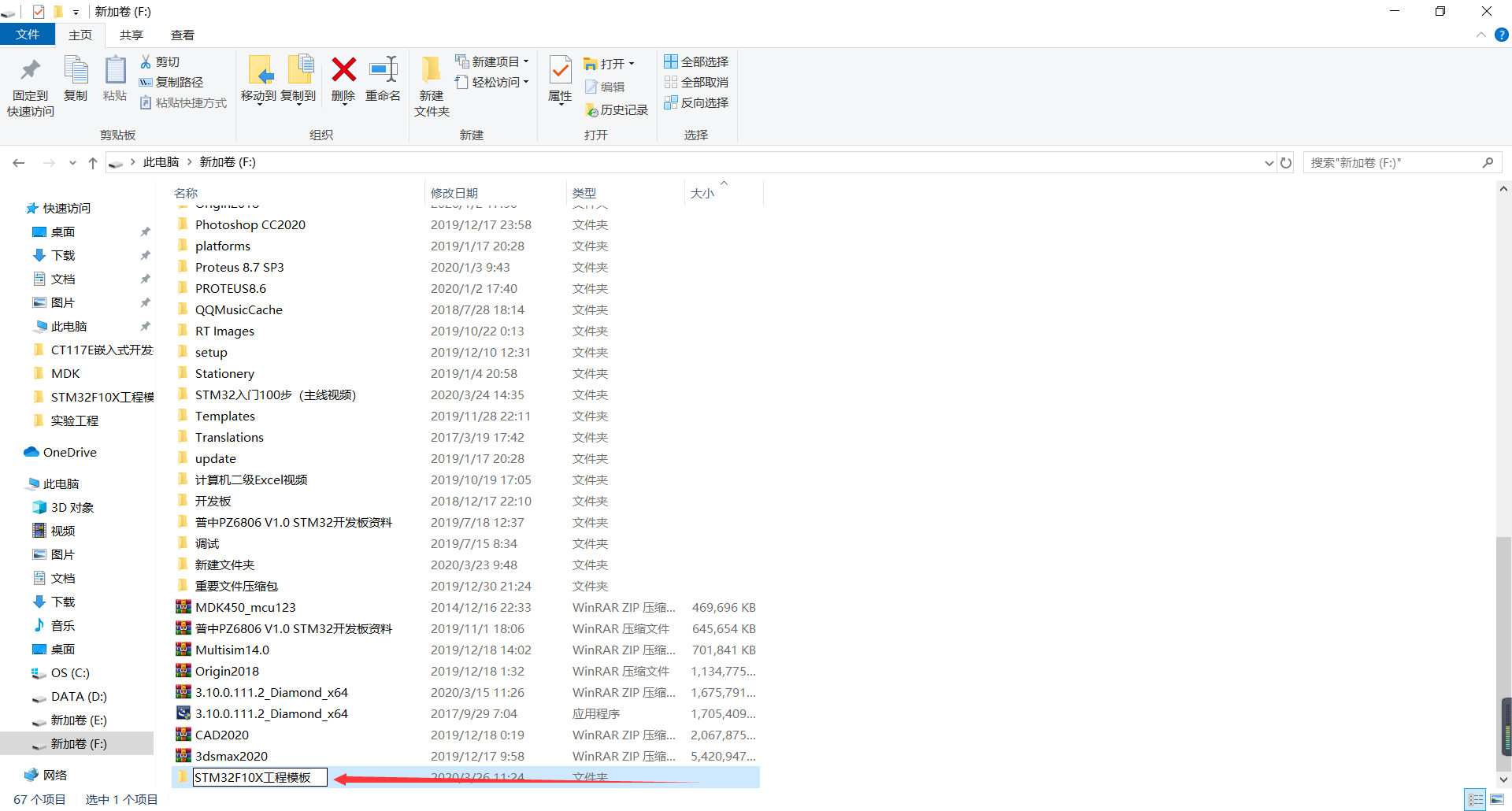

新建一个文件夹,根据自己习惯命名
在文件夹里新建子文件夹CMSIS、FWLIB、USER(如此命名为了增加可读性,也可根据自己喜好命名)
2/8
接下来就到32的固件库(开头给出,需要可以下载)里寻找我们需要的文件
将STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\CoreSupport与STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x里的所有文件复制粘贴到建好的CMSIS之中
再将固件库中STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\STM32F10x_StdPeriph_Driver
inc与src文件复制粘贴到建好的FWLIB之中
再将STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Template中以下几个文件复制粘贴到建好的USER之中
3/8
接下来打开keil软件,点击Project-New uVision Project
选择我们新建的文件夹命名保存
选择芯片型号,这里老道用STM32F103RB测试
4/8

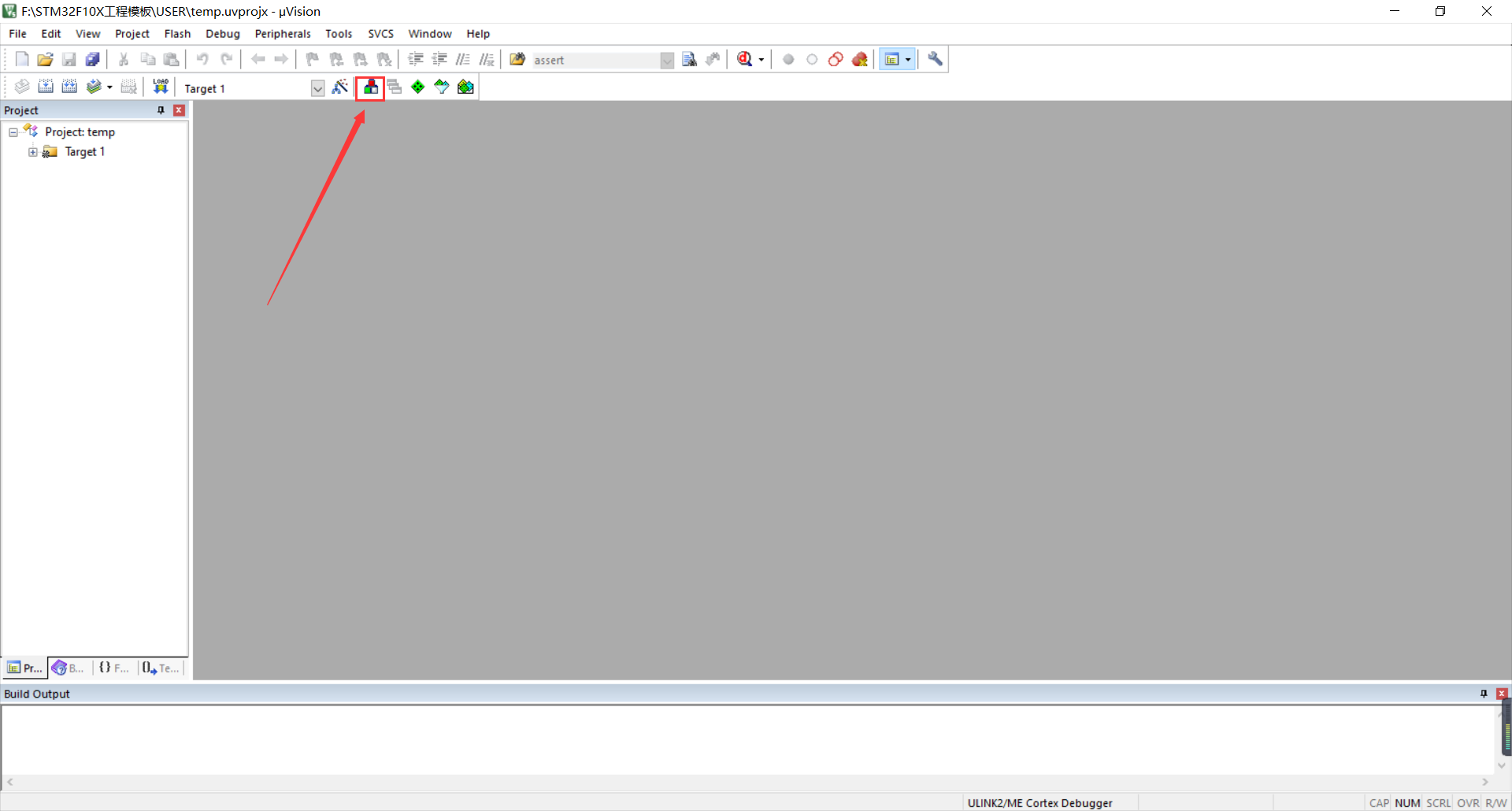

点击上方状态栏的小方块
将它默认的文件名改掉,再增加我们建好的文件名(需要手动输入)
5/8

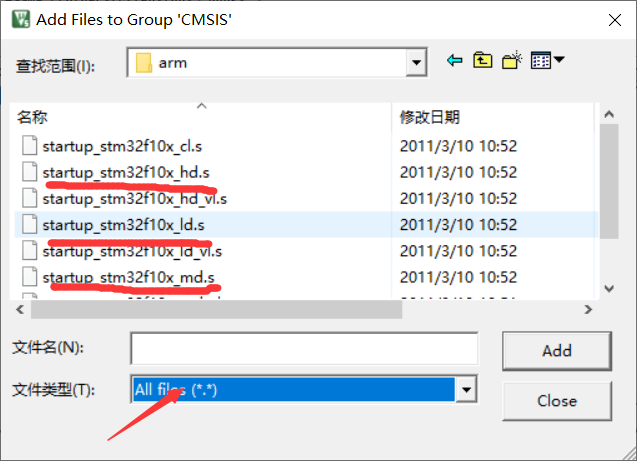

点击Add Files给CMSIS文件夹增加以下文件
md.s文件相对路径\CMSIS\startup\arm,该文件是根据自己芯片的容量选择的,比如RB是128K属于中等容量所以选择md.s,相对应的还有ld.s与hd.s

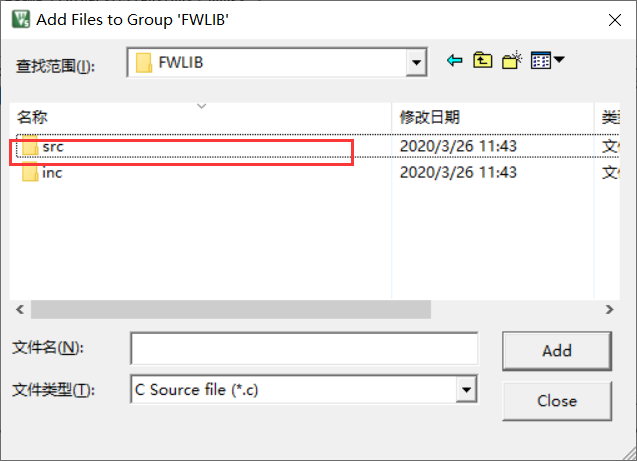

在FWLIB文件夹中增加src所有.c文件
在USER文件夹中增加以下文件,注意是.c格式
6/8
点击魔术棒,在C/C++一栏增加宏定义STM32F10X_MD,USE_STDPERIPH_DRIVER
以及头文件
头文件路径是你先前建立的几个文件夹,注意路径之下不能再有文件夹,比如在FWLIB之中有src与inc两个文件夹,我们必须要选择inc或者是scr而不能单单只是FWLIB
7/8
再将OUTPU这一栏之中的create HEX 文件选项勾上
8/8
接下来就点击调试,可以看见有一个错误
不必惊慌,我们将main.c中的所有代码删掉,这不是我们想要的,然后写一个main函数即可解决
好啦,我们的工程建立完毕,下面朋友们就可以开始编程了
