CC（smart3D）生成OSGB格式的倾斜模型

一、CC（ContextCapture）

ContextCapture 是一款可由简单的照片和/或点云自动生成详细三维实景模型的软件。        ContextCapture 的高兼容性，能对各种对象各种数据源进行精确无缝重建，从厘米级到公里级，从地面或从空中拍摄。只要输入照片的分辨率和精度足够，生成的三维模型是可以实现无限精细的细节。

二、OSGB格式的倾斜模型

随着倾斜摄影技术的发展，在土地调查、农村地籍测绘、古建筑保护、不动产确权、工程测量、建筑施工、农业林业、智慧城市、交通规划、GIS信息系统等各领域都有了广泛的应用。倾斜摄影中会经常使用到的格式主要为以下几种：OSGB、OBJ，FBX，STL、3Dtiles等。

目前市面上生产的倾斜模型OSGB占了大部分，尤其是ContextCapture（Smart3D）处理的倾斜摄影三维模型， OSGB是国际通用三维场景格式，数据的组织结构如下：Data目录为数据入口目录，“Data” 目录同级放置一个 metadata.xml 文件用来记录模型的位置信息。Data目录下包含很多子目录，如下，每个子目录为一个根块，每个根块是一个树形结构，是一个LOD层级结构。Data目录下的每个瓦片目录下，必须有个和目录名同名的 osgb 文件，否则无法识别根节点。简单理解，每一个osgb文件就是一个三维切片。

此类数据的特点是文件碎、数量多、体积大，很难高效的进行网络发布，这也导致它在应用方面受到很多限制。Osgb也是OSG引擎的自有格式，OSG可以直接读取osgb文件，但是OSG引擎是桌面端三维地球开源引擎，无法进行现在主流的web端应用，所以osgb格式的数据在web引擎应用领域中一直存在很大的使用难题，主要是其它引擎中对osgb倾斜数据直接进行加载非常困难。因此，一些主流的web三维引擎都不支持直接加载osgb，需要转换成3dtiles、FBX或者OBJ才可以应用。

三、建模过程

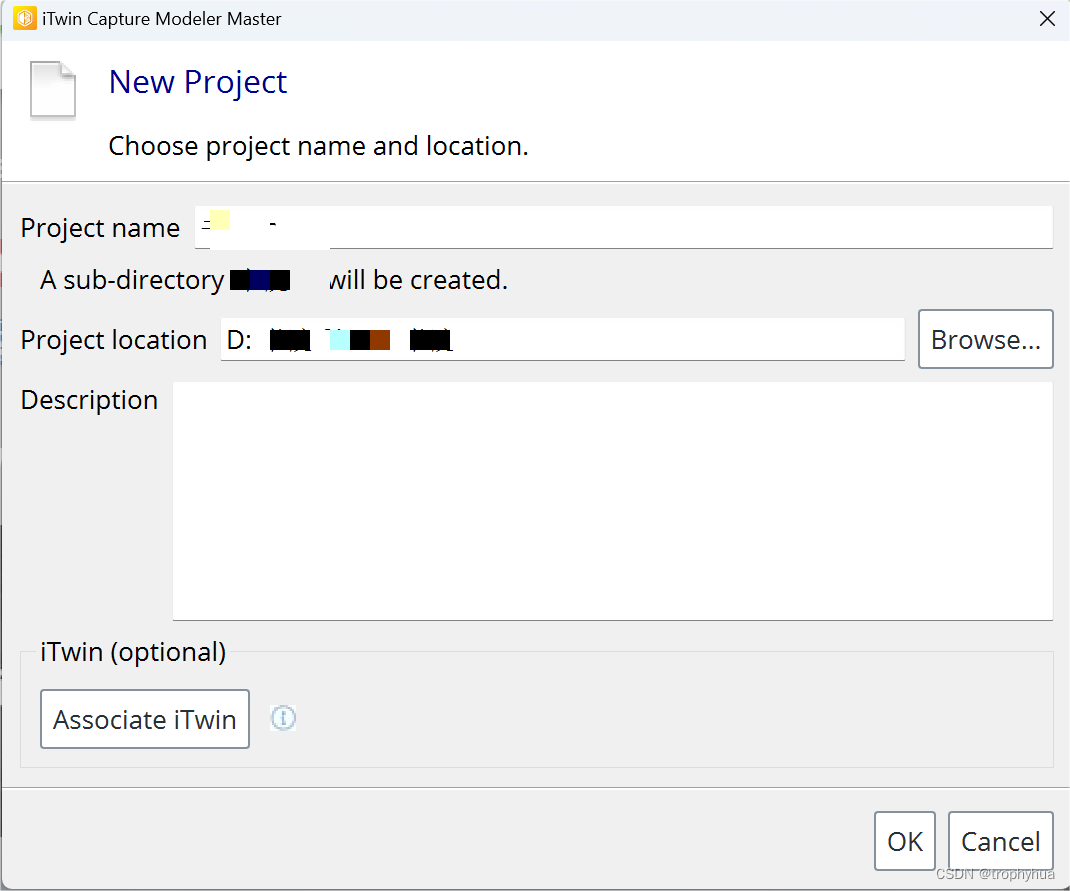

1、创建新项目（项目名与文件目录最好一致用英文）；

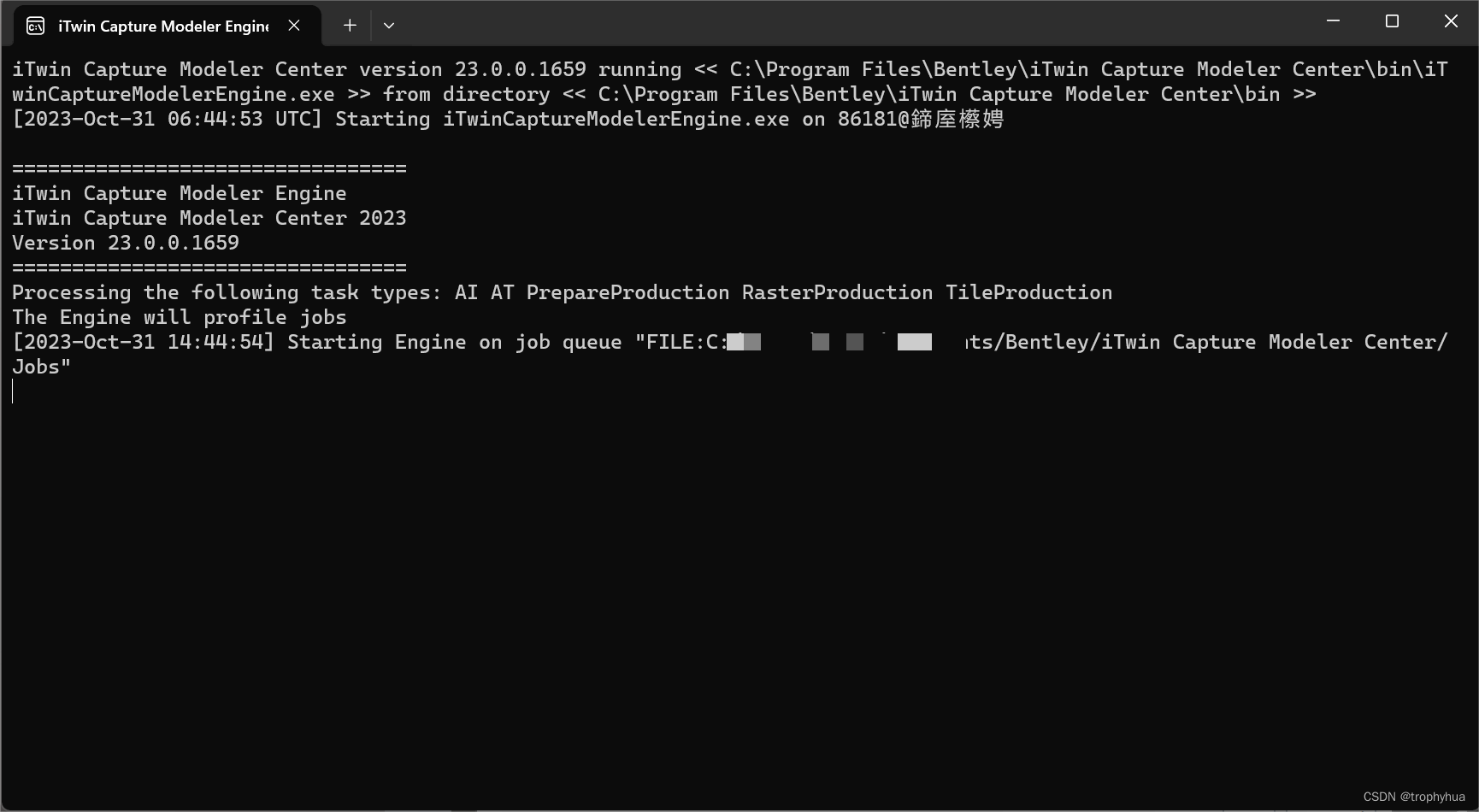

创建新项目前要先打开CC的engine，

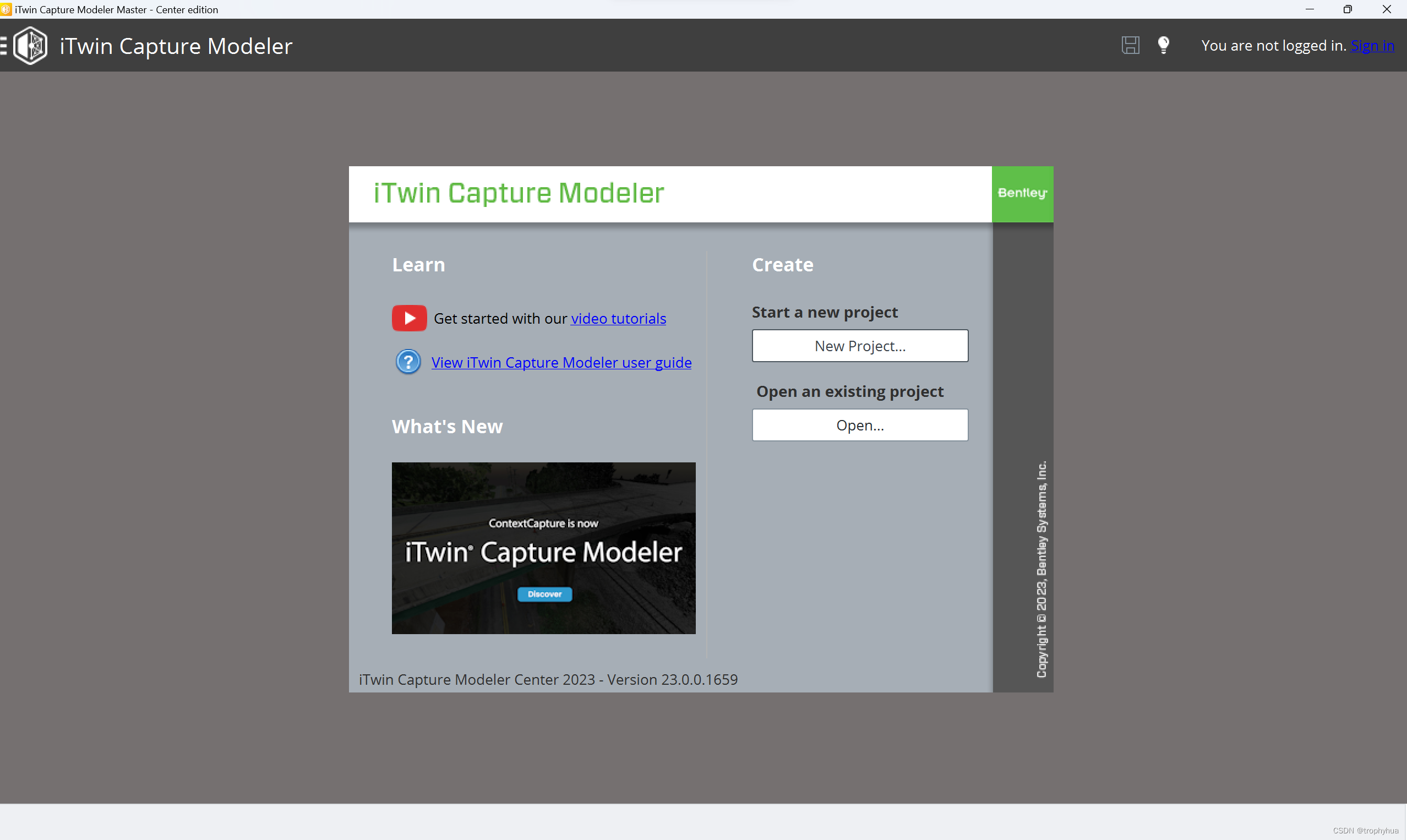

engine的项目目录与新建的项目储存目录要一致，然后打开master，创建一个新项目；

2、添加block（也可以在创建新项目时勾选创建新block）；

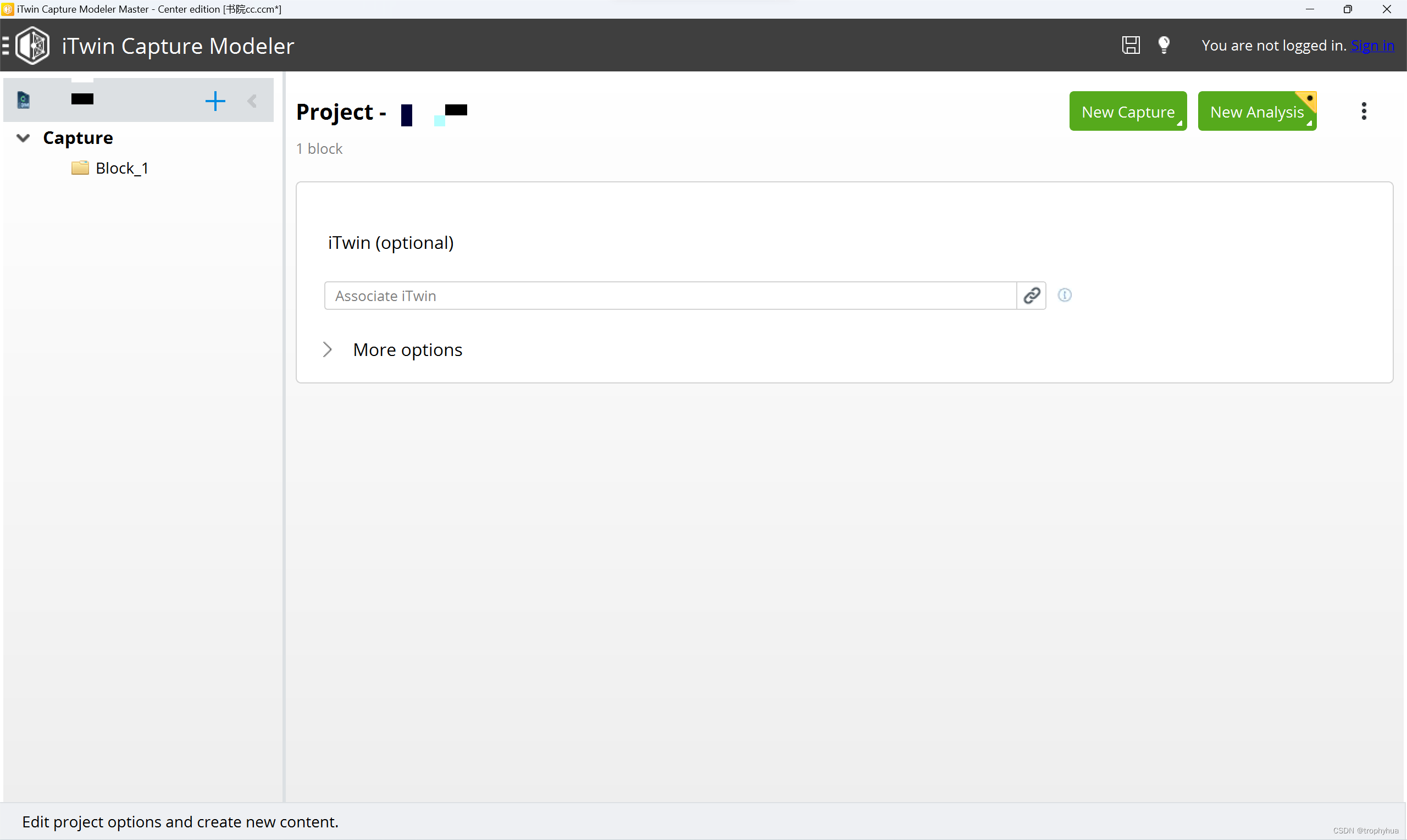

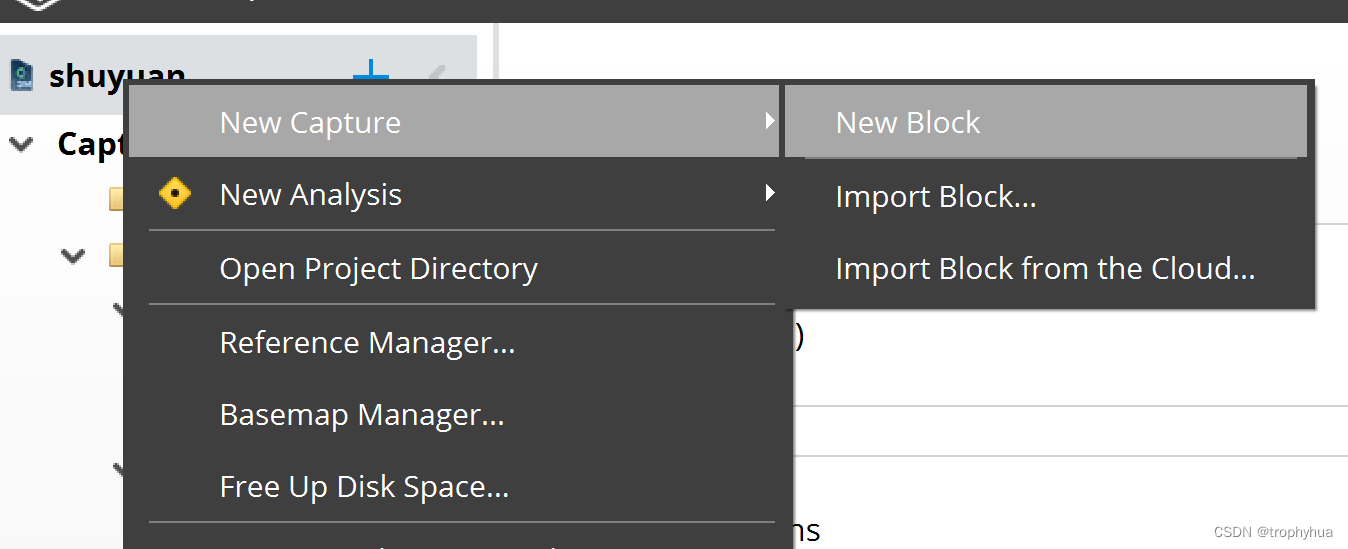

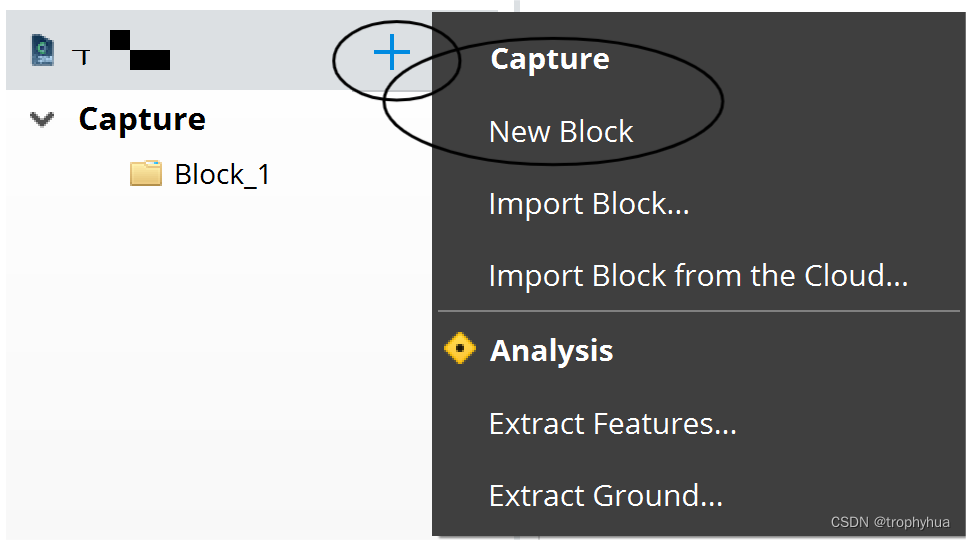

点击项目名旁边的加号，添加new block；或右击项目名，在选项卡new capture中找到new block；

3、添加照片

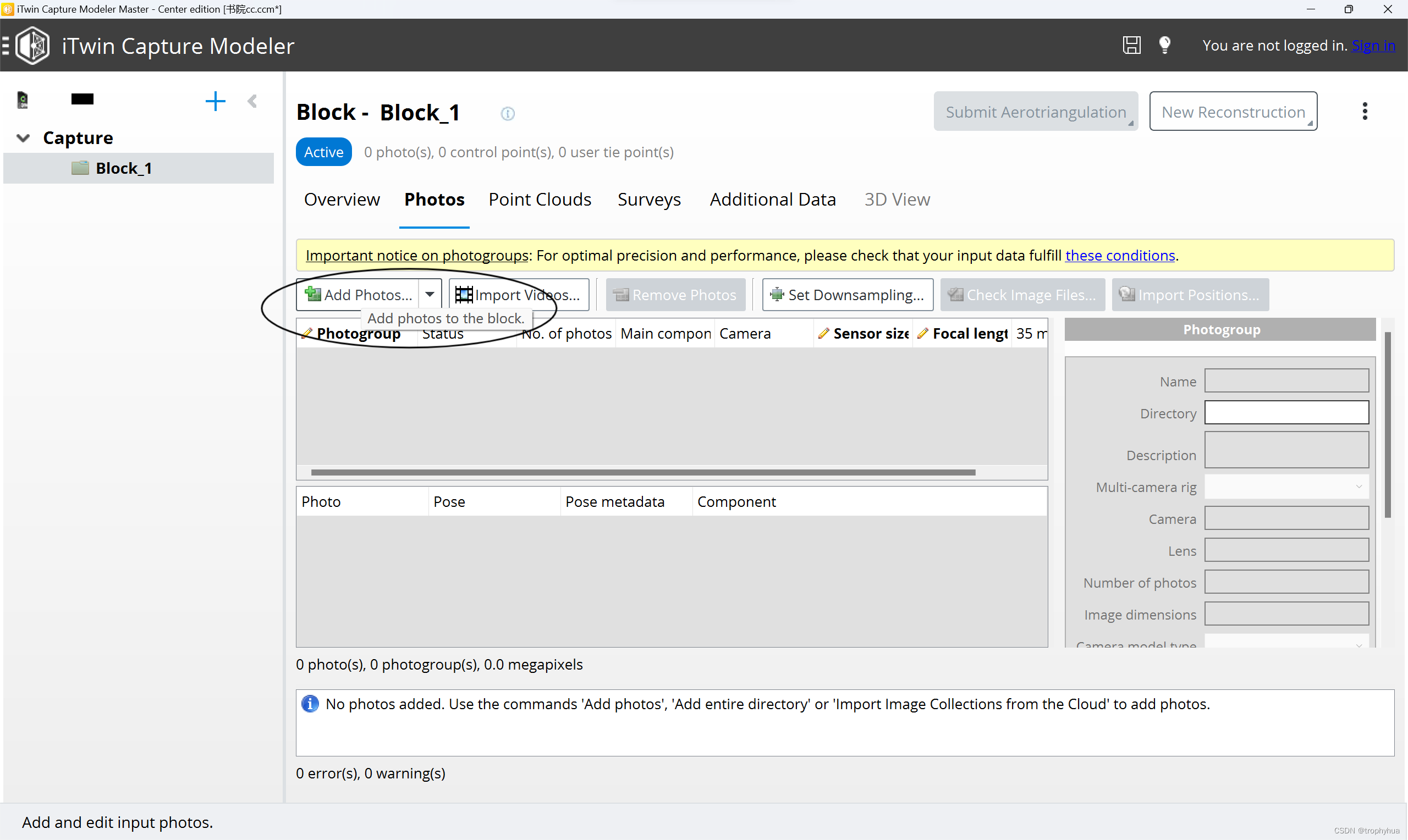

添加了block之后，右击Block_1，点击add photos添加照片；

4、空三；

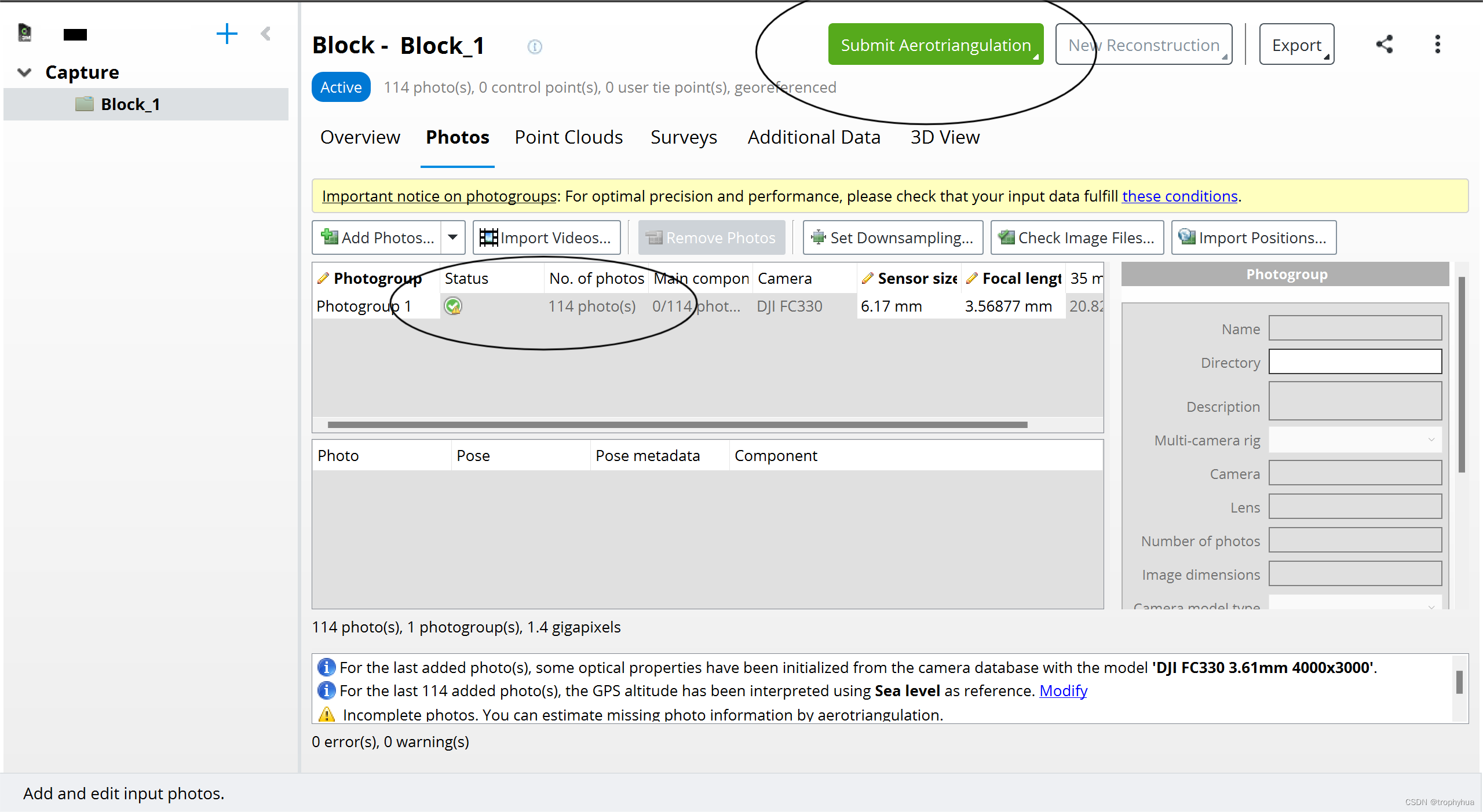

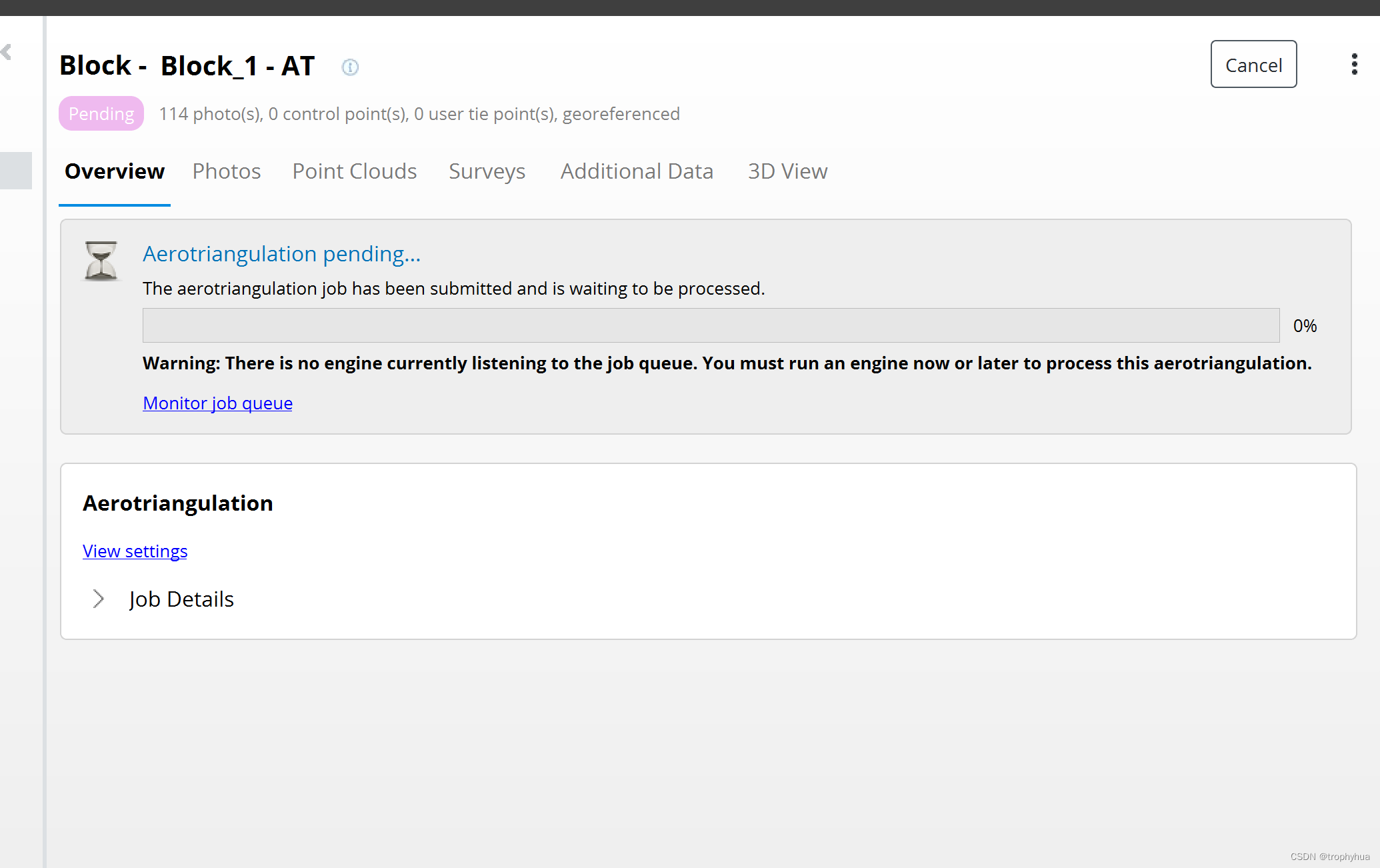

照片添加完成后，submit aerotriangulation进行空三测量；

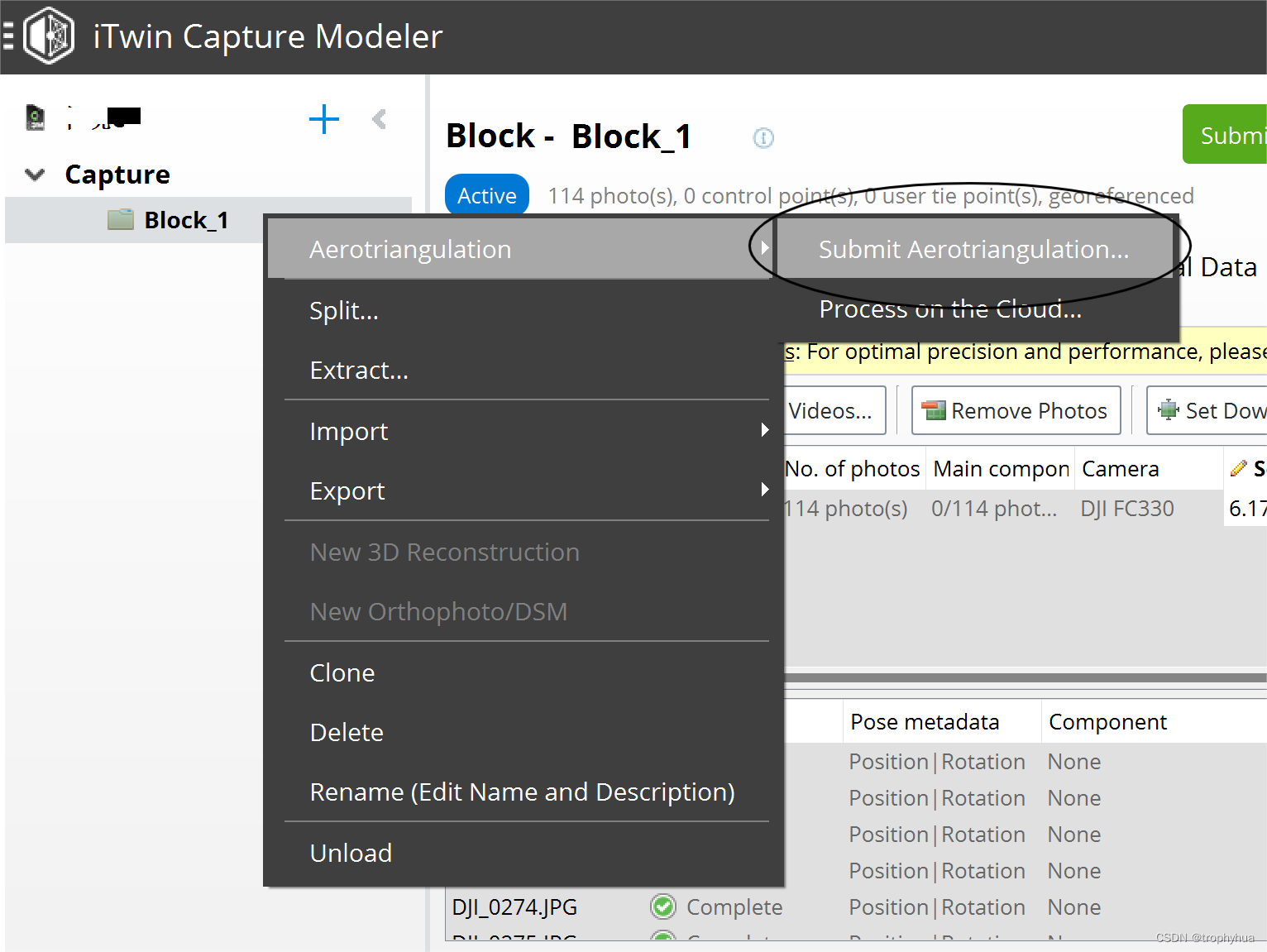

也可以右击Block_1提交空三；

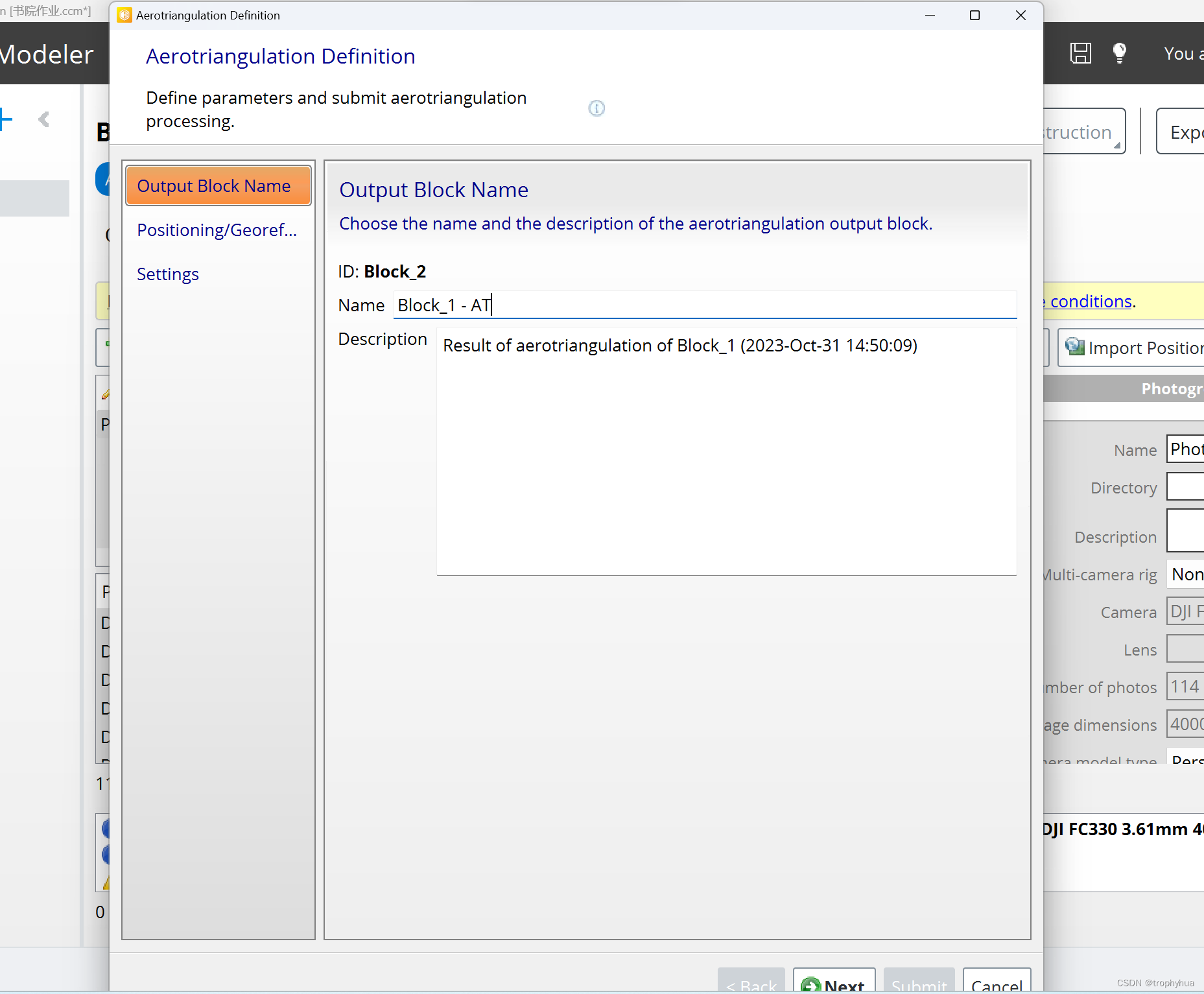

直接进行空三测量，设置默认，完成后可在3D View页面看到空三结果；

注意：在运行master的同时，engine要保持打开，否则会无法进行空三处理；

5、建模；

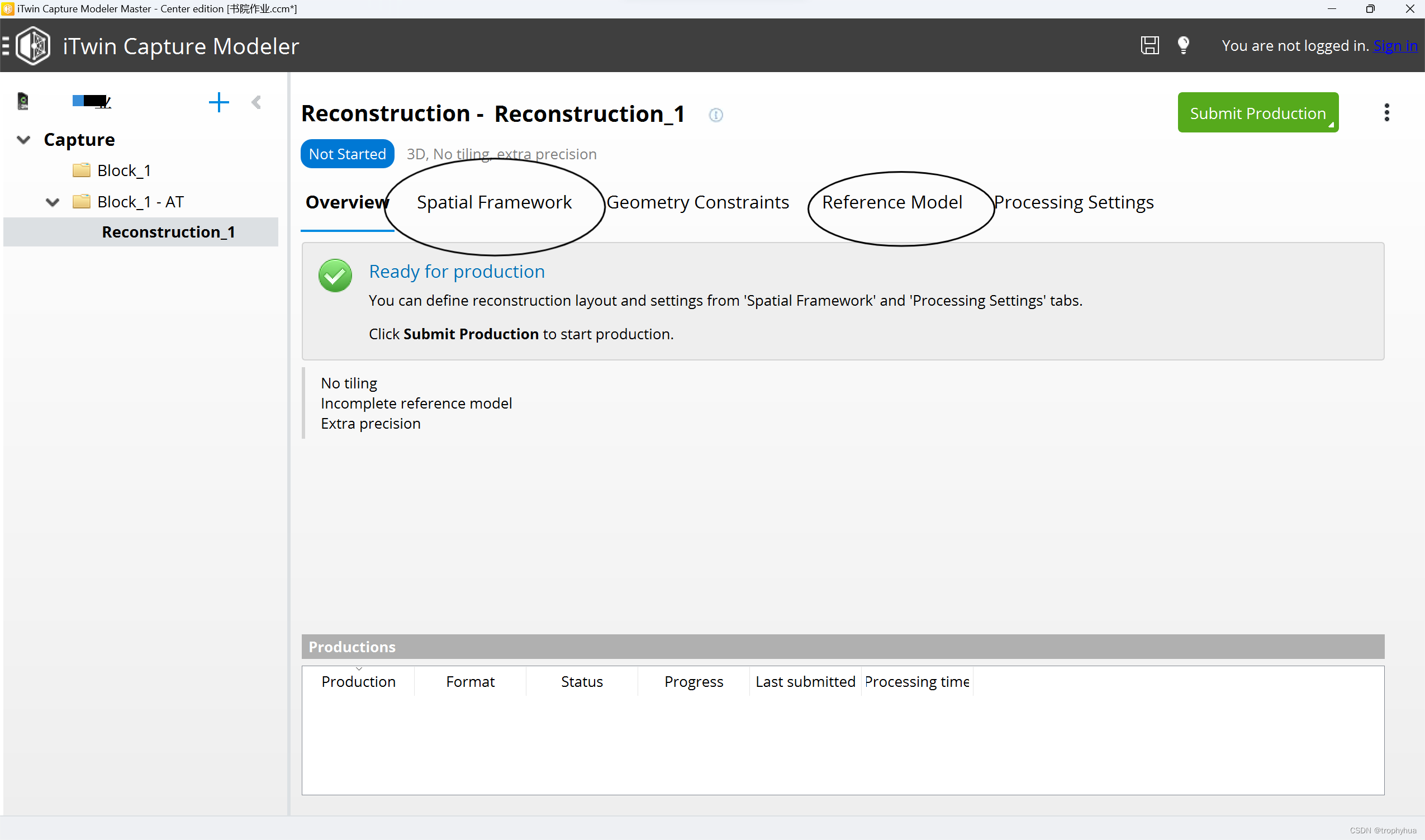

在建模之前，可以在圈出的两个页面中修改模型的范围；

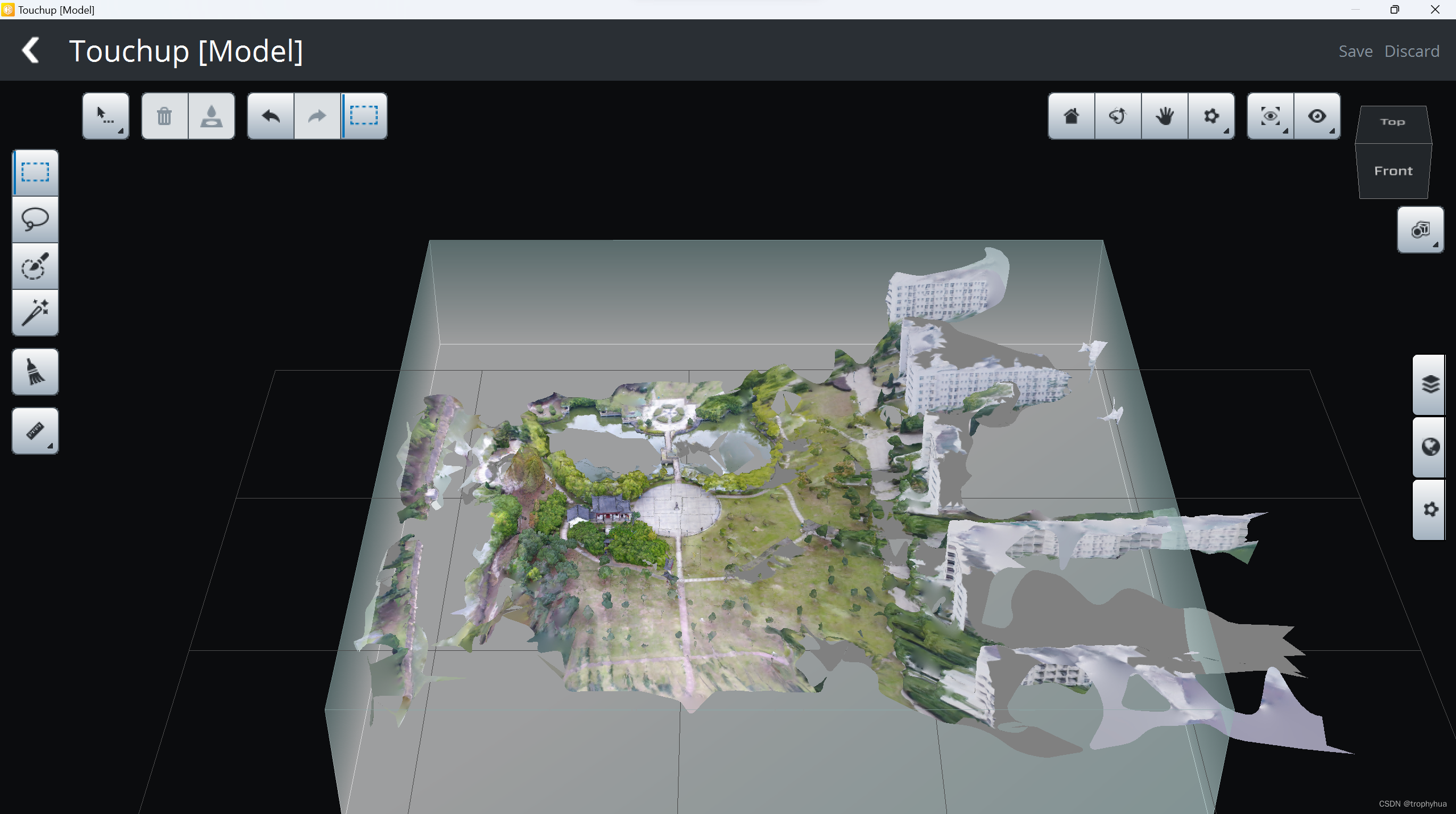

在Reference Model中，可以通过touchup选中多余的部分直接删改；

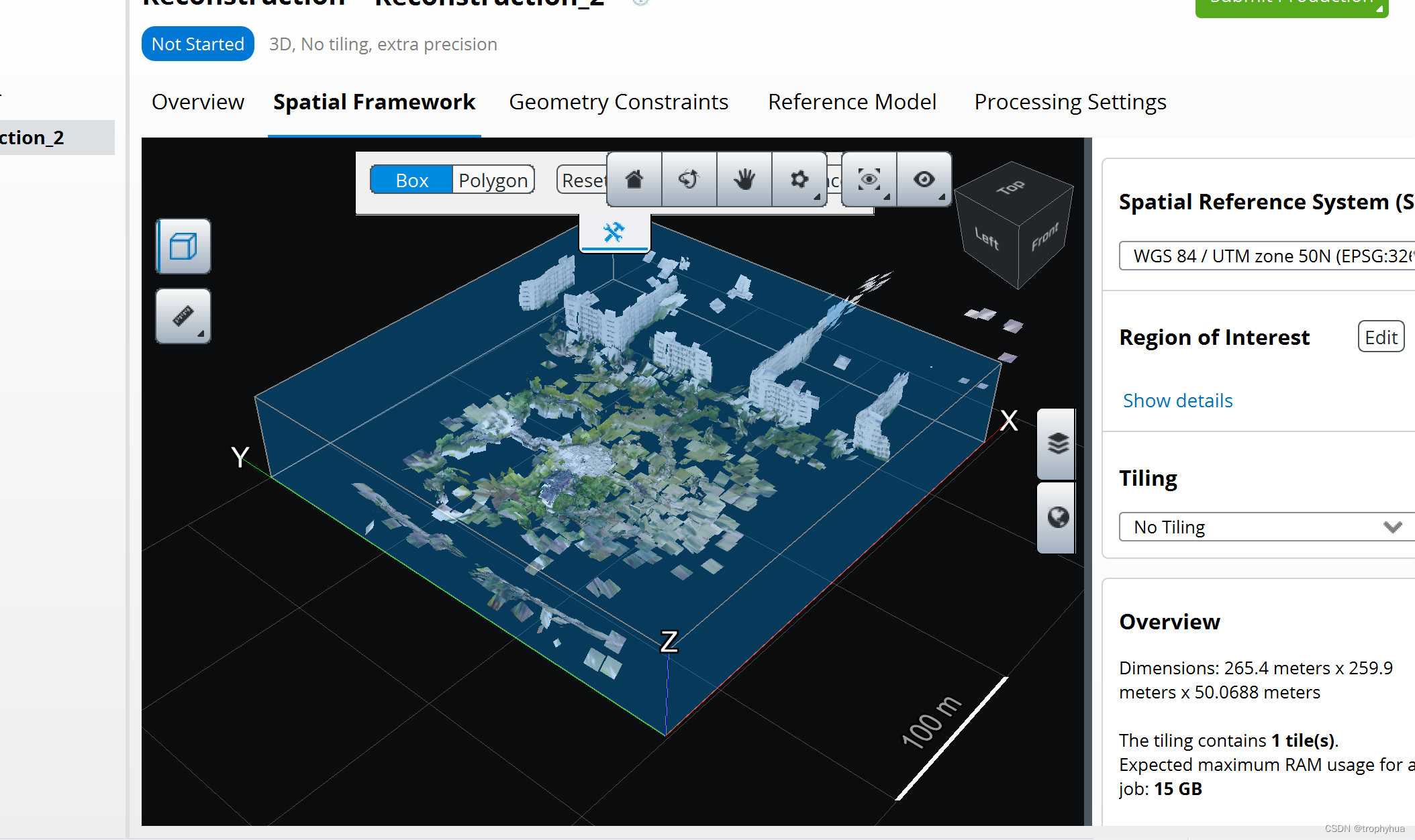

在Spatial Framework中，可以通过移动box的框架切割出需要的矩形区域；

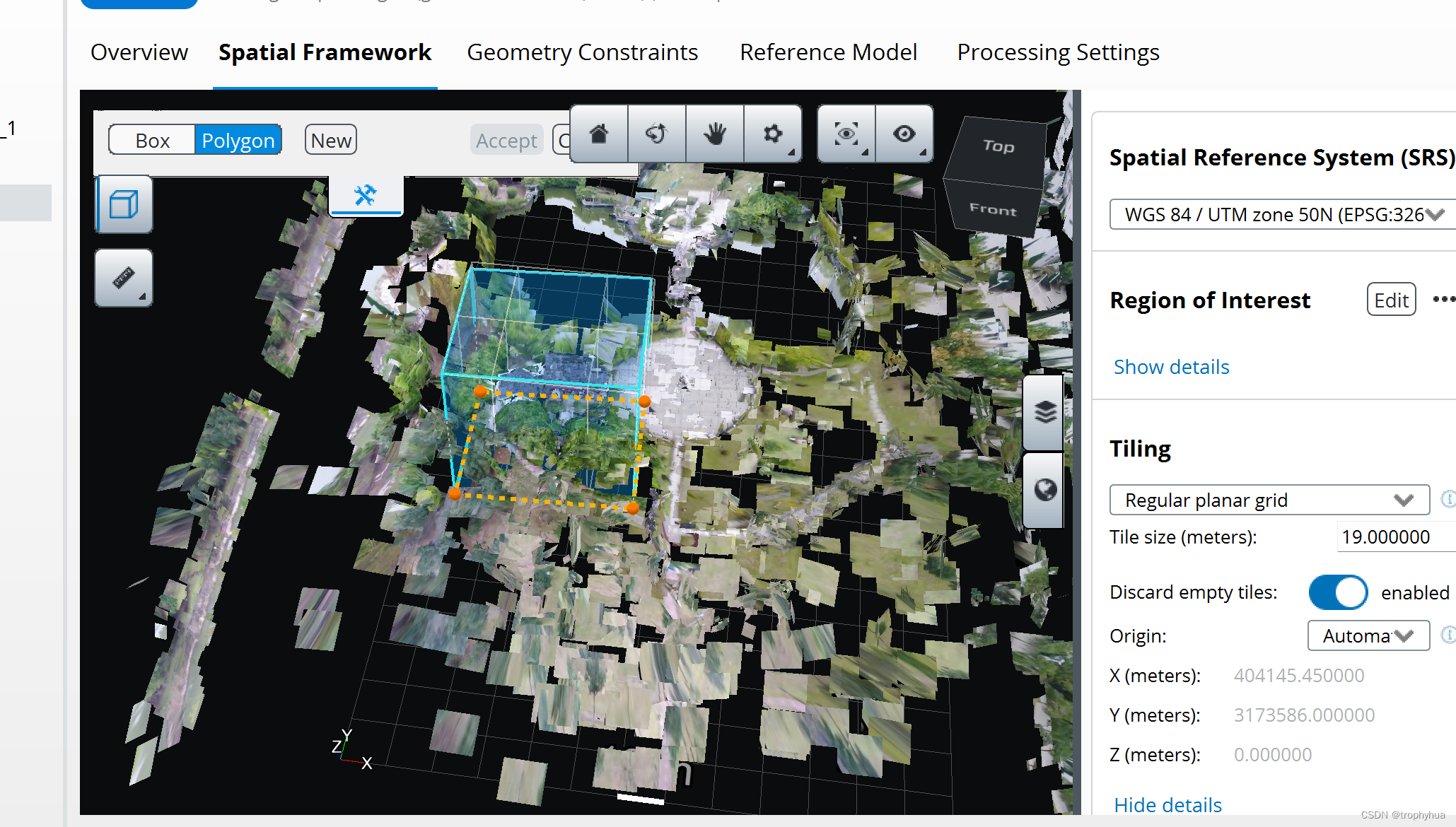

也可以使用polygon功能直接自定义需要的区域，切割完成后点击accept；

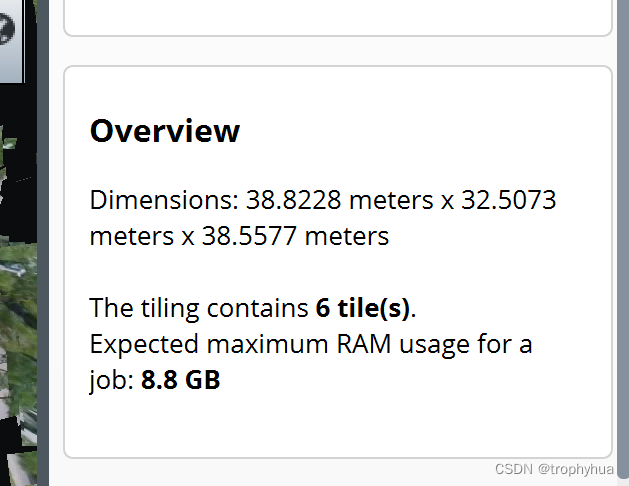

如果需要处理的区域过大，可以通过切块进行处理，块的大小应与区域大小及使用的电脑性能有关，

修改范围后就可以开始建模了；

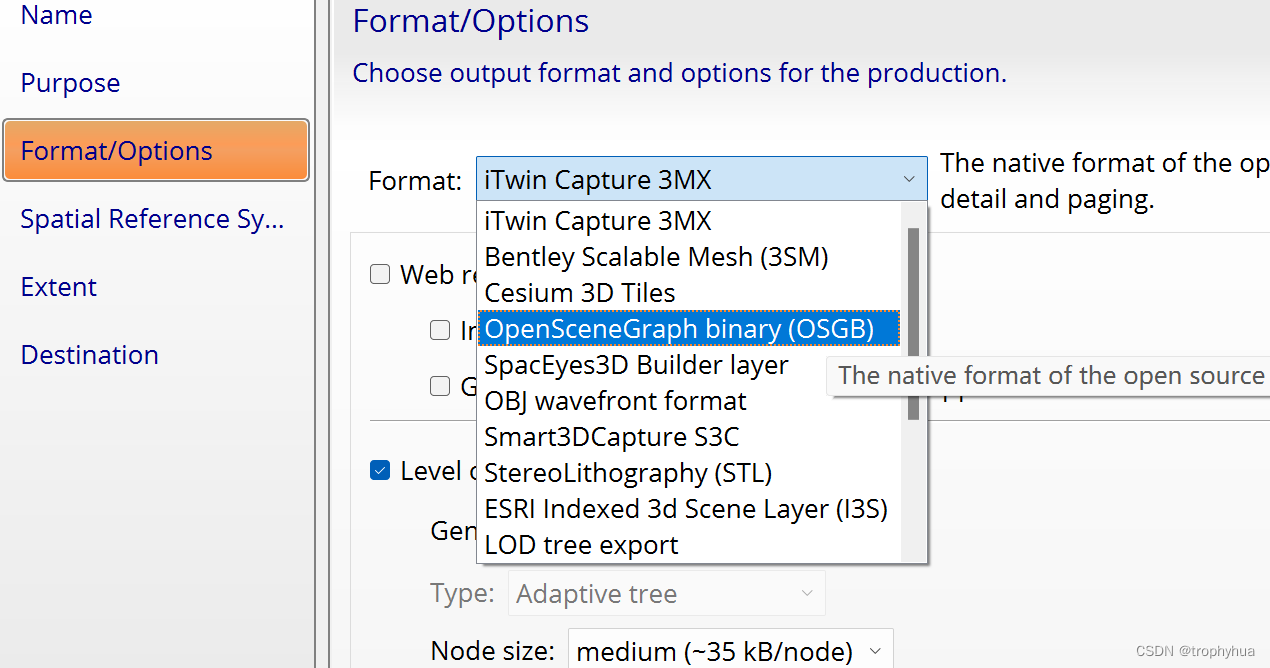

选择QSGB格式；

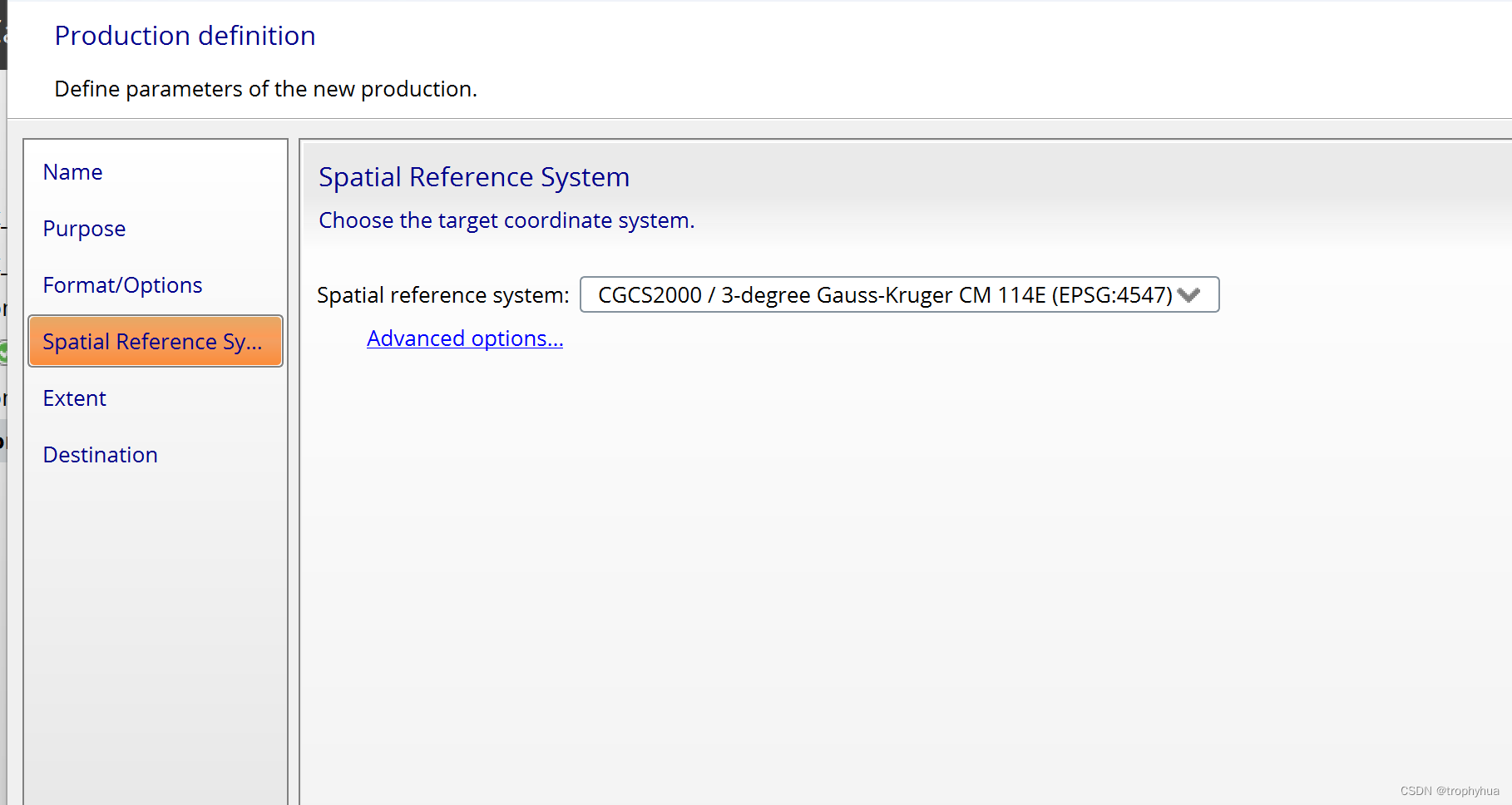

选择EPSG：4547坐标系；

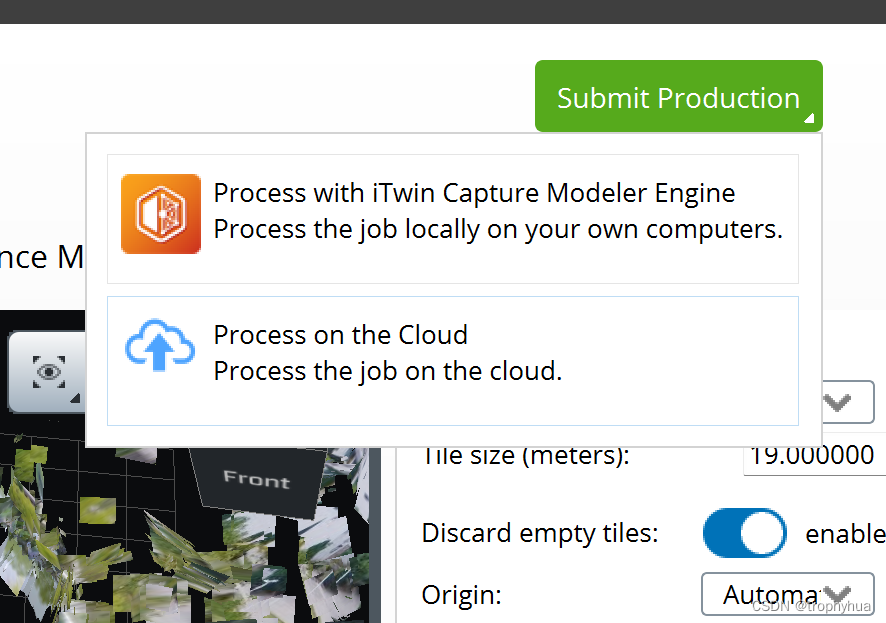

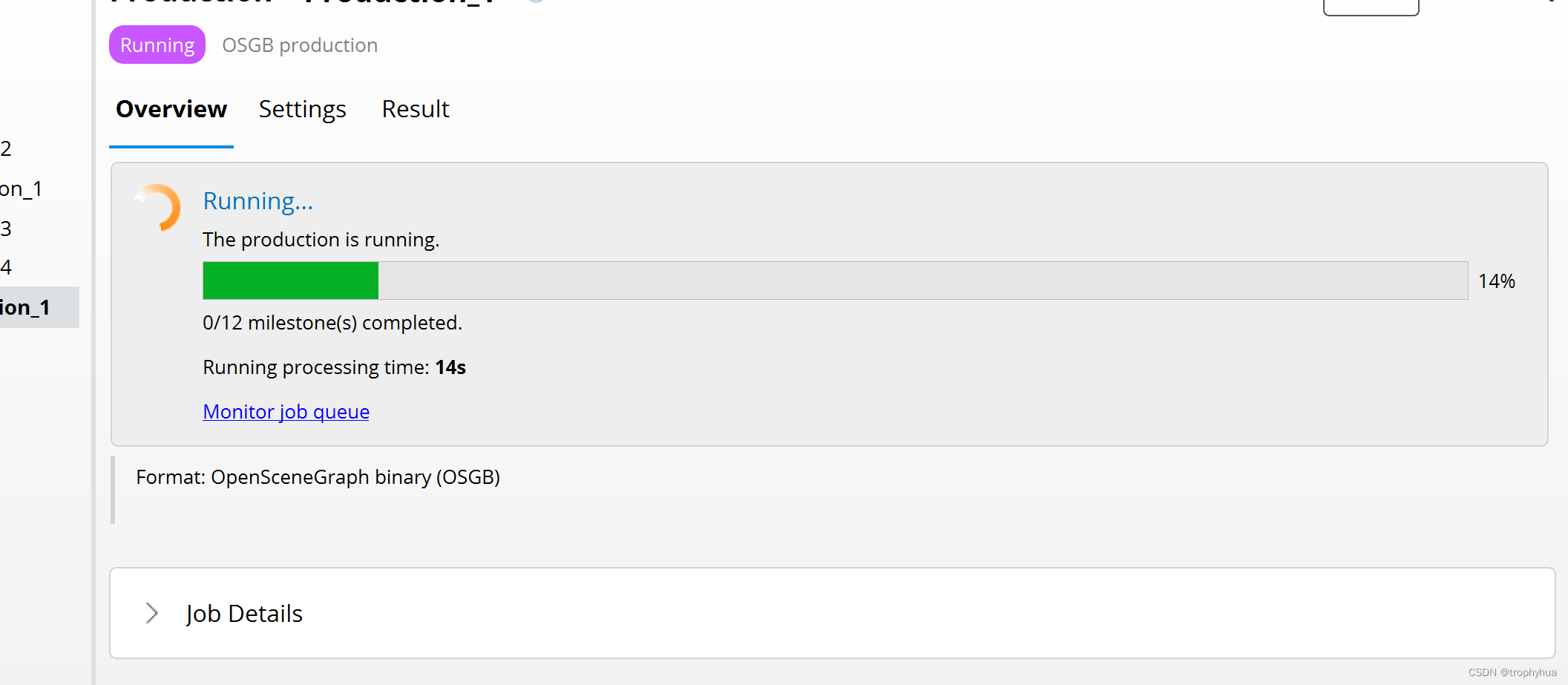

提交建模；

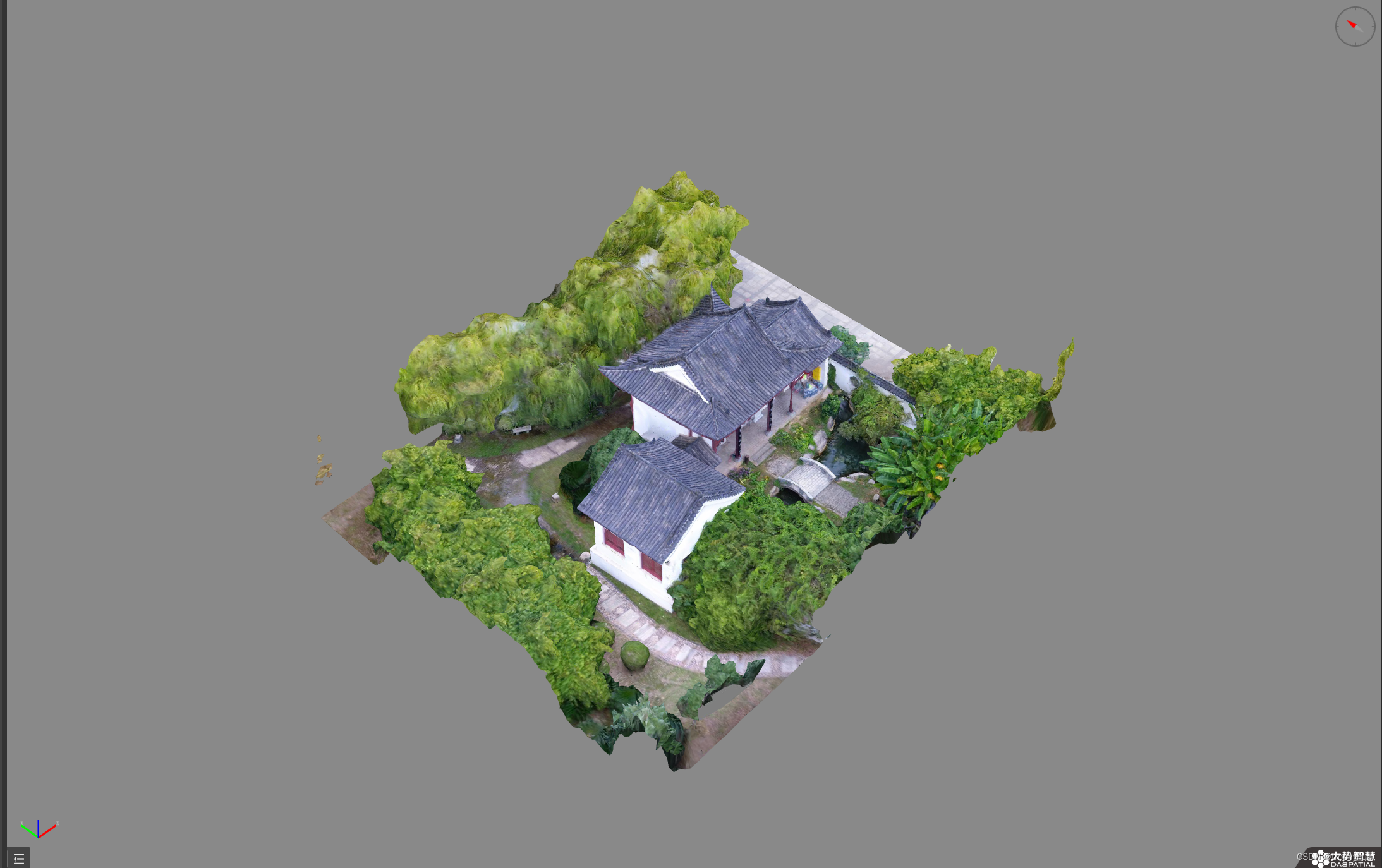

最后的结果可用其他软件观看；
