LEGO-LOAM 是基于LOAM优化的系统,相比之下,有以下优点:
1)LeGO-LOAM是轻量级的,因为可以在嵌入式系统上实现实时姿态估计和建图。
2)去除失真数据,在地面分离之后,执行点云分割以丢弃可能表示不可靠特征的点。
3)LeGO-LOAM引入地面优化,因为我们引入了两步优化姿势估计。从地面提取的平面特征用于在第一步中获得
[
t
z
,
θ
r
o
l
l
,
θ
p
i
t
c
h
]
[t_{z},\theta_{roll},\theta_{pitch}]
[tz,θroll,θpitch];在第二步中,通过匹配从分段点云提取的边缘特征来获得其余部分的变换
[
t
x
,
t
y
,
θ
y
a
w
]
[t_{x},t_{y},\theta_{yaw}]
[tx,ty,θyaw]
4)集成了回环检测以校正运动估计漂移的能力。
论文:https://ieeexplore.ieee.org/abstract/document/8594299
代码:https://github.com/facontidavide/LeGO-LOAM-BOR/tree/speed_optimization

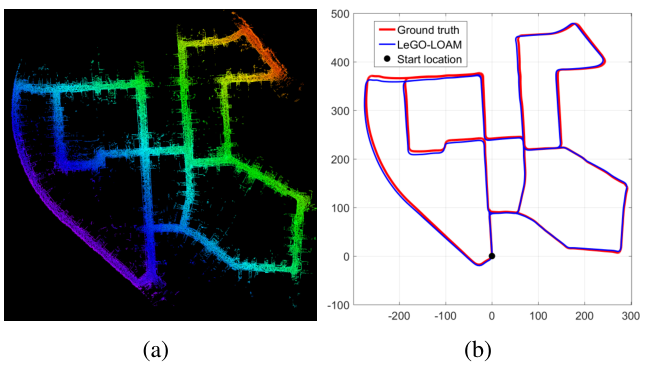

下图在KITTI数据集上明显看出定位精度之高。

摘要
本文提出一个轻量级、地面优化的雷达里程计和建图方法,LEGO-LOAM,用来实施估计地面车辆的6DOF位姿估计。该系统是轻便的,可以在低功率嵌入式系统上实现实时位姿估计。该系统是基于地面优化的,在分割和优化步骤中利用了地平面。
首先应用点云分割步骤过滤噪声,
接下来使用特征提取步骤获得边缘和平面特征。
之后,两步LM优化算法使用平面和边缘特征点来解决连续扫描中6DOF变换的不同分量。
使用从地面车辆的可变地形环境中收集的数据集,将LeGO-LOAM的性能与最先进的LOAM进行了比较,结果表明LeGO-LOAM可以在降低计算费用的同时达到相似或更高的精度 。 我们还将LeGO-LOAM集成到SLAM框架中,以消除由漂移引起的姿势估计误差,该误差已使用KITTI数据集进行了测试。
主要贡献

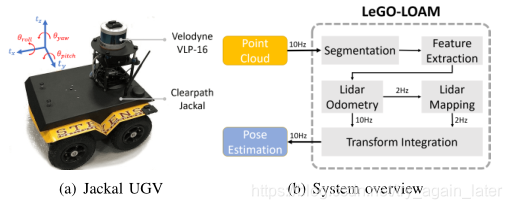

本文的核心在五个部分:点云分割segmentation、特征点提取feature extraction、雷达里程计lidar odometry、雷达建图lidar mapping、变换融合transform fusion。
- 点云分割:使用单次扫描的点云,并将其重投影到距离图像上进行地面分割,非地面点被分割出来。点云分割可以去除不稳定的特征点。
- 特征点提取:基于分割后的点使用LOAM进行边缘点和平面点提取。
- 雷达里程计:根据提取的特征点构建scan-to-scan约束,两次LM优化,估计姿态。第一步,从地面提取的平面特征点用于获得 [ t z , θ r o l l , θ p i t c h ] [t_{z},\theta_{roll},\theta_{pitch}] [tz,θroll,θpitch];第二步,通过匹配从分段点云提取的边缘特征来获得其余部分的变换 [ t x , t y , θ y a w ] [t_{x},t_{y},\theta_{yaw}] [tx,ty,θyaw]
- 雷达建图:构建scan-to-map约束,构建全局地图。
- 变换融合:融合Lidar Odometry和 Lidar Mapping进行精确的姿态估计。

一、Segmentation
符号设定:
时间t时获得的点云集
P
t
=
(
p
1
,
p
2
,
.
.
.
.
.
p
n
)
P_{t}=(p_{1},p_{2},.....p_{n})
Pt=(p1,p2,.....pn),
p
i
p_{i}
pi是
P
t
P_{t}
Pt中一个单独的点。
r
i
r_{i}
ri表示点
p
i
p_{i}
pi到传感器的欧几里得距离。
目的:将点云分割为边缘点类和平面点类两类。
距离图像range image的分辨率为1800*16.
投影图像的水平方向分辨率为1800,因为激光雷达水平方向角度分辨率为0.2度,所以
360
0.2
=
1800
\frac{360}{0.2}=1800
0.2360=1800,投影图像竖直方向分辨率为16,因为激光雷达竖直方向有16根扫描线。
1)将三维的点云集 P t P_{t} Pt投影到距离图像上,每个点 p i p_{i} pi现在可以用range
image中的像素表示,像素的值 r i r_{i} ri表示相应的点 p i p_{i} pi到传感器的欧几里得距离。
2)完成投影到距离图像上后可以得到一个矩阵,在进行分割之前,对距离图像进行逐列评估,提取地面点。标记为地面点的之后不用进行后续的分割。激光雷达激光扫描束范围是 [ − 1 5 o , 1 5 o ] [-15^o,15^o] [−15o,15o],地面点一定出现在 [ − 1 5 o , − 1 o ] [-15^o,-1^o] [−15o,−1o]扫面线上。

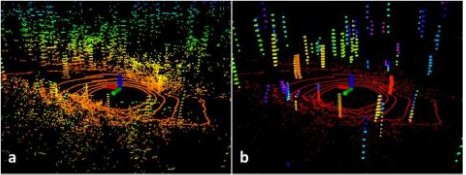

3)对点云进行分组聚类,仅保留可表示大对象(例如树干)和地面点的点(图2(b))


使用基于图像的分割方法将距离图像分割为很多个聚类。同一类的点具有相同的一个标签(地面是较为特殊的一类);
去除以下干扰情况:
- 随风飘动的树叶,草等,在实际的实验中会经常遇,可能会造成出现在前一帧而不出现在后一帧的情况。
- 去除不能聚成类的点云,可以在保留当前帧特征信息的基础上,减少噪音点的干扰,提升特征提取精度。本文将低于30个数据点的类别都当作噪点处理
之后,每个点可以得到以下三个信息:
- 分割标签(地面点或分割点)
- 在距离图像中的行和列的索引
- 和传感器的距离值 r i r_{i} ri
二、Feature Extraction
特征点提取类似LOAM,但不从原始点云提取,而是从地面点和segmented points提取特征。
基本流程都是先在水平方向上将深度图均分成许多子图像,然后计算每个点的曲率,然后在每个子图(submap)的每一行根据曲率的大小选择若干个角点(edge points)和若干个平面点(planar points)。

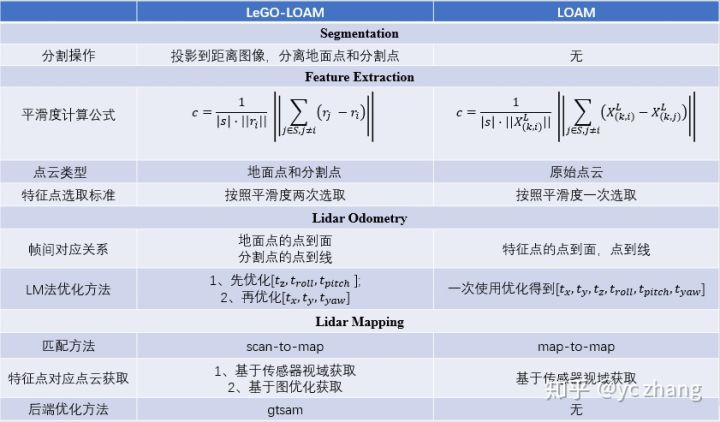

二者区别:
1)平滑度计算公式不同
2)点云类型:本文为地面点和分割点;LOAM为原始点云
3)特征点选择标准不同:本文为按照平滑度两次选取,LOAM为一次选取。
1、计算每个点
p
i
p_{i}
pi的平滑度公式:
令S作为range image同一行的连续点
p
i
p_{i}
pi的点集,S中有一半点位于
p
i
p_{i}
pi的两侧,本文中S=10.

2、为了所有方向均匀提取特征,将图像水平划分为几个相等的子图像。对于算出来的平滑度排序,根据阈值区分边缘点(
c
>
c
t
h
c>c_{th}
c>cth)和平面点(
c
<
c
t
h
c<c_{th}
c<cth)。所有的边缘点
F
m
e
F _{me}
Fme和平面点集
F
m
p
F_{mp}
Fmp
- 从每一行中选取不属于地面点,且具有最大 c c c值的边缘点,组成集合 F m e F _{me} Fme;
- 从每一行中选取最小
c
c
c值的平面点(可以标记为地面或边缘点),组成集合
F
m
p
F_{mp}
Fmp


3、再进行一次筛选,得到精炼的边缘点 F e F_{e} Fe和平面点集 F p F_{p} Fp - 从子图每一行提取最大 c c c的边缘特征,他们不属于地面
- 从子图每一行提取最小
c
c
c的平面特征,他们一定属于地面。



上面对特征点和特征平面各进行了2次抽取。将360°范围图像分为6个子图像。1800*16.的图像划分为6个300 * 16的子图像,每个子图像设定: F m e = 40 , F m p = 80 , F e = 2 , F e = 4 F_{me}=40,F_{mp}=80,F_{e}=2,F_{e}=4 Fme=40,Fmp=80,Fe=2,Fe=4
三、Lidar Odometry
特征提取部分获得四种点云类型 :
F
m
e
=
40
,
F
m
p
=
80
,
F
e
=
2
,
F
e
=
4
F_{me}=40,F_{mp}=80,F_{e}=2,F_{e}=4
Fme=40,Fmp=80,Fe=2,Fe=4

为了获得
t
t
t时刻和
t
−
1
t-1
t−1时刻姿态变换关系,选取
t
t
t时刻精简的特征点
F
e
t
F_{e}^{t}
Fet和
F
p
t
F_{p}^{t}
Fpt,以及
t
−
1
t-1
t−1时刻丰富的特征点
F
m
e
t
−
1
F_{me}^{t-1}
Fmet−1和
F
m
p
t
−
1
F_{mp}^{t-1}
Fmpt−1,构建约束关系为:
构建 ( F e t , F m e t − 1 ) (F_{e}^{t},F_{me}^{t-1}) (Fet,Fmet−1),点到边缘线的对应关系。
构建 ( F p t , F m p t − 1 ) (F_{p}^{t},F_{mp}^{t-1}) (Fpt,Fmpt−1),点到平面的对应关系。
改进以提高匹配的准确性和效率:
1、标签匹配
2、两步LM优化
1、标签匹配
Segmentation模块,将点云划分为边缘点和平面点两类,接下来要利用上这些标签信息。
- 对于边缘点,在 F m e t − 1 F_{me}^{t-1} Fmet−1中具有边缘点标签的点云中寻找 F e t F_{e}^{t} Fet关联点。
- 对于平面点,在 F m p t − 1 F_{mp}^{t-1} Fmpt−1中具有平面点标签的点云中寻找 F p t F_{p}^{t} Fpt关联点。
这样的操作可以保证相邻帧中地面信息保持不变,以及聚类后点云被分为若干块,提高匹配准确性,缩小了潜在对应特征的数量。

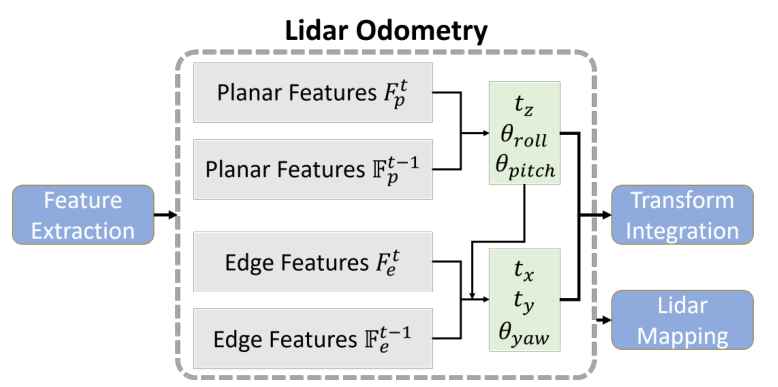

2、两步LM优化
和LOAM直接计算6DOF的一次LM优化不同的是,这里采用两次LM优化。
-
优化计算平面点 ( F p t , F m p t − 1 F_{p}^{t},F_{mp}^{t-1} Fpt,Fmpt−1)的对应约束,得到 [ t z , θ r o l l , θ p i t c h ] [t_{z},\theta_{roll},\theta_{pitch}] [tz,θroll,θpitch]
-
在上述三个变量约束条件下,优化计算边缘点 ( F e t , F m e t − 1 F_{e}^{t},F_{me}^{t-1} Fet,Fmet−1)的对应约束,得到 [ t x , t y , θ y a w ] [t_{x},t_{y},\theta_{yaw}] [tx,ty,θyaw]

这样做的优点在于: -
由于地面在相邻帧基本保持不变,所以用点到面的约束关系,可以计算出竖直维度的变动 [ t z , θ r o l l , θ p i t c h ] [t_{z},\theta_{roll},\theta_{pitch}] [tz,θroll,θpitch]。
-
当算出竖直维度的变动时,可以以此为初值输入到第二步的优化中,减少迭代次数,算出水平维度的变动 [ t x , t y , θ y a w ] [t_{x},t_{y},\theta_{yaw}] [tx,ty,θyaw]
最终,两步LM优化过后,可以得到6-DOF的姿态变换( t z , θ r o l l , θ p i t c h , t x , t y , θ y a w t_{z},\theta_{roll},\theta_{pitch},t_{x},t_{y},\theta_{yaw} tz,θroll,θpitch,tx,ty,θyaw),两步L-M优化得到相同的精度,计算时间可以减少约35%
四、Lidar Mapping
Lidar Mapping模块中,将特征点与周围点云图进行配准,以进一步优化姿势变换,但以较低频率运行。具体细节与LOAM相似。LeGO-LOAM的主要不同之处在于如何存储最终点云图。LeGO-LOAM按照标签存储每一个特征点(
F
m
e
t
,
F
m
p
t
F_{me}^{t},F_{mp}^{t}
Fmet,Fmpt),而不是单一的点云图。
问题是图和把
t
t
t时刻的点云(
F
m
e
t
,
F
m
p
t
F_{me}^{t},F_{mp}^{t}
Fmet,Fmpt)匹配到全局地图点云
Q
t
−
1
Q^{t-1}
Qt−1,有两种方法:
- 基于传感器视域
- 基于图优化
1、基于传感器视域
第一种和Zhang Ji论文类似,选择在传感器视野里面的特征点集获得 Q t − 1 Q^{t-1} Qt−1。选择距离当前传感器位置100m以内的特征集合。选择的特征集合然后变换和融合到单个周围地图。
2、基于图优化
1、图的节点:每个特征集合(
F
m
e
t
,
F
m
p
t
F_{me}^{t},F_{mp}^{t}
Fmet,Fmpt)的传感器位姿。
2、雷达建图模型的位姿估计drift很低,假设在短时间内没有drift。通过选择一组相近的特征集合来构建全局地图特征点云
Q
t
−
1
=
(
F
m
e
t
−
k
,
F
m
p
t
−
k
)
,
.
.
.
.
,
(
F
m
e
t
−
1
,
F
m
p
t
−
1
)
Q^{t-1}={(F_{me}^{t-k},F_{mp}^{t-k}),....,(F_{me}^{t-1},F_{mp}^{t-1})}
Qt−1=(Fmet−k,Fmpt−k),....,(Fmet−1,Fmpt−1)
3、使用在L-M优化之后获得的变换来添加新节点(
F
m
e
t
,
F
m
p
t
F_{me}^{t},F_{mp}^{t}
Fmet,Fmpt)与
Q
t
−
1
Q^{t-1}
Qt−1中已有节点加上空间约束。
4、用loop closure进一步消除雷达建图的drift。如果用ICP发现当前特征集和先前特征集之间有匹配,则添加新约束。


参考:
https://zhuanlan.zhihu.com/p/115986186
https://wykxwyc.github.io/2019/04/26/LeGO-LOAM-Paper-Traslation-and-Summary/
https://blog.csdn.net/orange_littlegirl/article/details/93851775
