总述

BLE蓝牙在物联网中使用很广泛，许多WiFi物联网芯片都带有BLE蓝牙，天猫精灵找队友也是有使用BLE蓝牙广播实现的。BLE蓝牙缺点是不适合大数据传输的场景。

BLE蓝牙

BLE蓝牙主机开发基本包括：

广播数据的设置
service的属性设置

广播

数据结构

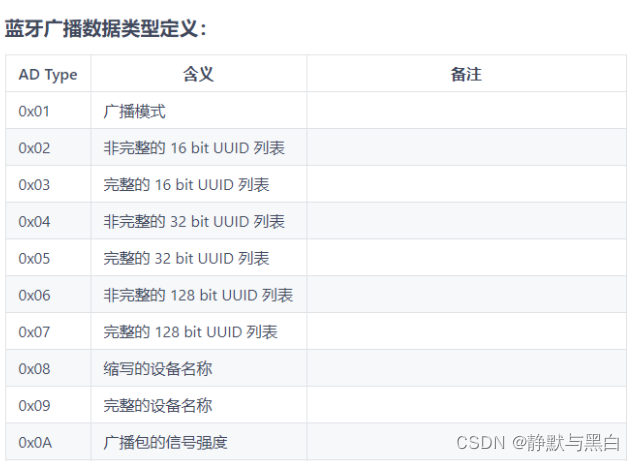

数据结构，31个数据长度由n个以下结构构成：(除蓝牙5.0外广播数据最大31个字节长度)

Length	AD Type	AD Data
广播数据长度	广播数据类型	广播数据

在这里插入图片描述

HID设备广播数据

Length	AD Type	AD Data	Describe
0x02	0x01	0x05	设备标识，低功耗模式，有限发现
0x03	0x03	0x1218	HID UUID
0x0n	0x09	设备名称	设备名称
0x03	0x19	键盘0xC103 鼠标0xC203 游戏手柄0xC303	外观ID

struct bt_data limt_disc_data = (struct bt_data)BT_DATA_BYTES(BT_DATA_FLAGS,(BT_LE_AD_NO_BREDR | BT_LE_AD_LIMITED));
ad_discov[0] = limt_disc_data;
struct bt_data hid_uuid = (struct bt_data)BT_DATA_BYTES(BT_DATA_UUID16_ALL, 0x12, 0x18);
ad_discov[1] = hid_uuid;
bt_set_name("TinyKeyborad");
const char *name = bt_get_name();
struct bt_data data = (struct bt_data)BT_DATA(BT_DATA_NAME_COMPLETE,name, strlen(name));
ad_discov[2] = data;
struct bt_data appera = (struct bt_data)BT_DATA_BYTES(BT_DATA_GAP_APPEARANCE, 0xc1, 0x03);
ad_discov[3] = appera;

属性构成

BL602:

 BT_GATT_PRIMARY_SERVICE(BT_UUID_HIDS), //0
 /*返回数据 {0x11, 0x01, 0x00, 0x02}*/
BT_GATT_CHARACTERISTIC(BT_UUID_HIDS_INFO,
BT_GATT_CHRC_READ,
BT_GATT_PERM_READ ,
hid_info_read_data,
NULL,
NULL), //1 2
/*返回键盘描述符*/
BT_GATT_CHARACTERISTIC(BT_UUID_HIDS_REPORT_MAP,
BT_GATT_CHRC_READ,
BT_GATT_PERM_READ ,
hid_map_read_data,
NULL,
NULL), // 3 4
/*暂时不处理*/
BT_GATT_CHARACTERISTIC(BT_UUID_HIDS_CTRL_POINT,
BT_GATT_CHRC_WRITE,
BT_GATT_PERM_READ ,
hid_ctrl_write_data,
NULL,
NULL), // 5 6

/*hid_ctrl_write_data 空函数，hid_descrtptor_read_data 返回 0x01 0x01 */
BT_GATT_CHARACTERISTIC(BT_UUID_HIDS_REPORT,
BT_GATT_CHRC_READ|BT_GATT_CHRC_NOTIFY,
BT_GATT_PERM_READ ,
NULL,
hid_ctrl_write_data,
NULL), // 7  8
BT_GATT_CCC(hid_ctrl_write_data, BT_GATT_PERM_READ | BT_GATT_PERM_WRITE),
BT_GATT_DESCRIPTOR(BT_UUID_HIDS_REPORT_REF, BT_GATT_PERM_READ, hid_descrtptor_read_data, NULL, NULL),
/*hid_ctrl_write_data 空函数，hid_descrtptor_read_data_1返回 0x01 0x02 */
BT_GATT_CHARACTERISTIC(BT_UUID_HIDS_REPORT,
BT_GATT_CHRC_READ|BT_GATT_CHRC_WRITE,
BT_GATT_PERM_READ|BT_GATT_PERM_WRITE ,
NULL,
hid_ctrl_write_data,
NULL),
BT_GATT_DESCRIPTOR(BT_UUID_HIDS_REPORT_REF, BT_GATT_PERM_READ, hid_descrtptor_read_data_1, NULL, NULL),
/*hid_mode_read_data 返回0x01*/
BT_GATT_CHARACTERISTIC(BT_UUID_HIDS_PROTOCOL_MODE,
BT_GATT_CHRC_READ|BT_GATT_CHRC_WRITE,
BT_GATT_PERM_READ ,
hid_mode_read_data,
NULL,
NULL),
/*hid_ctrl_write_data空函数hid_descrtptor_read_data_2 返回0x01 0x03*/
BT_GATT_CHARACTERISTIC(BT_UUID_HIDS_REPORT,
BT_GATT_CHRC_READ|BT_GATT_CHRC_WRITE,
BT_GATT_PERM_READ ,
NULL,
hid_ctrl_write_data,
NULL),
BT_GATT_DESCRIPTOR(BT_UUID_HIDS_REPORT_REF, BT_GATT_PERM_READ, hid_descrtptor_read_data_2, NULL, 1),
