卷积神经网络（CNN）是深度学习中用于图像处理的关键模型，通过卷积、池化等操作提取图像特征。CNN的卷积层引入滤波器（卷积核），实现局部连接和权值共享，有效减少参数数量。激活函数如ReLU提高网络非线性表达能力。经典模型包括LeNet-5、AlexNet、VGGNet、InceptionNet和ResNet，每种模型各有特点，如AlexNet引入ReLU和Dropout，ResNet通过残差块解决深度学习中的梯度消失问题。CNN广泛应用于图像分类、物体检测、图像分割等领域。
CNN
CNN（Convolutional Neural Networks，CNN）中文名叫卷积神经网络。
通常情况下，我们使用全连接神经网络的时候，权重矩阵的参数非常多。其使得整个网络收敛非常缓慢。但在自然图像处理中都具有局部不变性的特征，即尺度缩放、平移、旋转等操作不影响其语义信息，但是全连接前馈网络很难提取这些局部不变特征。所以就引入的CNN。
CNN也是前馈神经网络，其最大的区别是受生物学上感受野的启发，引入了卷积核的概念。
卷积
卷积是一种计算方式，其连续卷积和离散卷积可以表达为如下形式：
{
(
f
∗
g
)
(
n
)
=
∫
−
∞
∞
f
(
τ
)
g
(
n
−
τ
)
d
τ
n
=
τ
+
(
n
−
τ
)
(
f
∗
g
)
(
n
)
=
∑
τ
=
−
∞
∞
f
(
τ
)
g
(
n
−
τ
)
\begin{cases} (f*g)(n)=\int_{-\infty}^{\infty}f(\tau)g(n-\tau)d\tau \\ n=\tau+(n-\tau) (f*g)(n)=\sum^{\infty}_{\tau=-\infty}f(\tau)g(n-\tau) \end{cases}
{(f∗g)(n)=∫−∞∞f(τ)g(n−τ)dτn=τ+(n−τ)(f∗g)(n)=∑τ=−∞∞f(τ)g(n−τ)

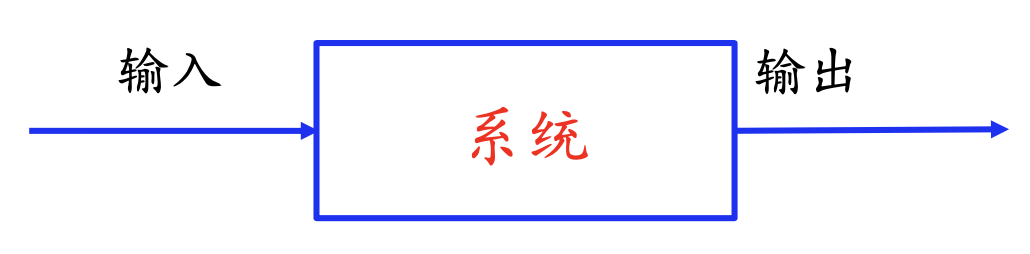

卷积有很多应用，经常用于处理一个输入，通过系统产生一个适应需求的输出。是用于计算信号的延迟累计的一种手段
- 统计学中加权平均法
- 概率论中两个独立变量之和概率密度的计算
- 信号处理中的线性系统
- 物理学的线性系统
- 图像处理中的应用(卷积神经网络)
例如，假设一个信号发生器每个时刻t产生一个信号x，其信息的衰减率为w。即在k-1个时间步长后，信息为原来的w倍。假设w_1=1,w_2=1/2,w_3=1/4，则时刻t收到的信号y_t为当前hi为当前时刻产生的信息和以前时刻延迟信息的叠加，即：
y
=
1
∗
x
t
+
1
/
2
∗
x
t
−
1
+
1
/
4
∗
x
t
−
2
=
ω
1
∗
x
t
+
ω
2
∗
x
t
−
1
+
ω
3
∗
x
t
−
2
=
∑
k
=
1
3
ω
k
∗
x
t
−
k
+
1
y=1*x_t+1/2*x_{t-1}+1/4*x_{t-2} \\ =\omega_1*x_t+\omega_2*x_{t-1}+\omega_3*x_{t-2} \\ =\sum^{3}_{k=1} \omega_k*x_{t-k+1}
y=1∗xt+1/2∗xt−1+1/4∗xt−2=ω1∗xt+ω2∗xt−1+ω3∗xt−2=k=1∑3ωk∗xt−k+1
其中w就是滤波器，也就是常说的卷积核（Convolution Kernel）
给定一个输入信号x和滤波器w，卷积输出为：
y
y
=
∑
k
=
1
K
ω
k
x
t
−
k
+
1
y_y=\sum^{K}_{k=1}\omega_kx_{t-k+1}
yy=k=1∑Kωkxt−k+1
而不同的滤波器提取出来的序列也有不同：
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-YPAww0VG-1638018363661)(https://datawhalechina.github.io/unusual-deep-learning/PIC/5/3.png)]
步长与零
填充

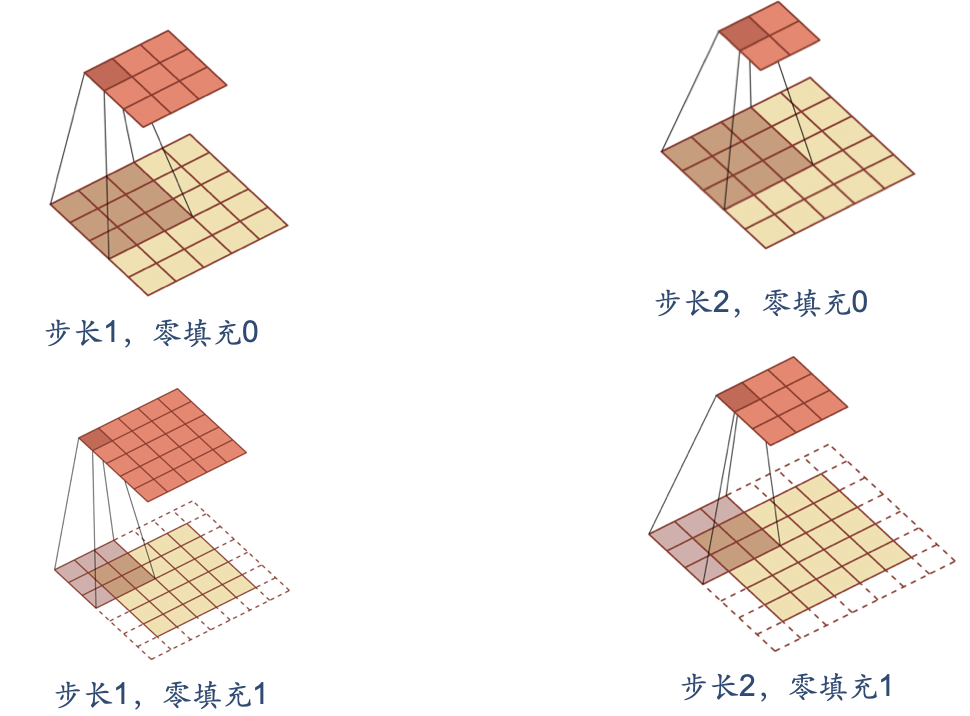

下面引入滤波器的滑动步长S和零填充P：
卷积的结果按输出长度不同可分三类：
- 窄卷积：步长T=1，两端不补零P=0，卷积后输出长度是M-K+1
- 宽卷积：步长T=1，两端补零P=K-1，卷积后的长度是M+K-1
- 等宽卷积：步长T=1，两端补零P=(K-1)/2，卷积后输出长度M
在早期的文献中，卷积一般默认为窄卷积。而目前的文献中，卷积一般默认为等宽卷积。
卷积与图像
上面提到，卷积在图像处理中发挥着重要的左右。而图像一般是二维矩阵的形式输入神经网络中，因此我们需要使用二维卷积。
下面给出定义：一个输入信息X和滤波器W的二维卷积为Y=W*X，既
y
i
j
=
∑
u
=
1
U
∑
v
=
1
V
ω
u
v
x
i
−
u
+
1
,
j
−
v
+
1
y_{ij}=\sum^{U}_{u=1}\sum_{v=1}V\omega_{uv}x_{i-u+1,j-v+1}
yij=u=1∑Uv=1∑Vωuvxi−u+1,j−v+1
实际如下图：
下图直接表示卷积层的映射关系

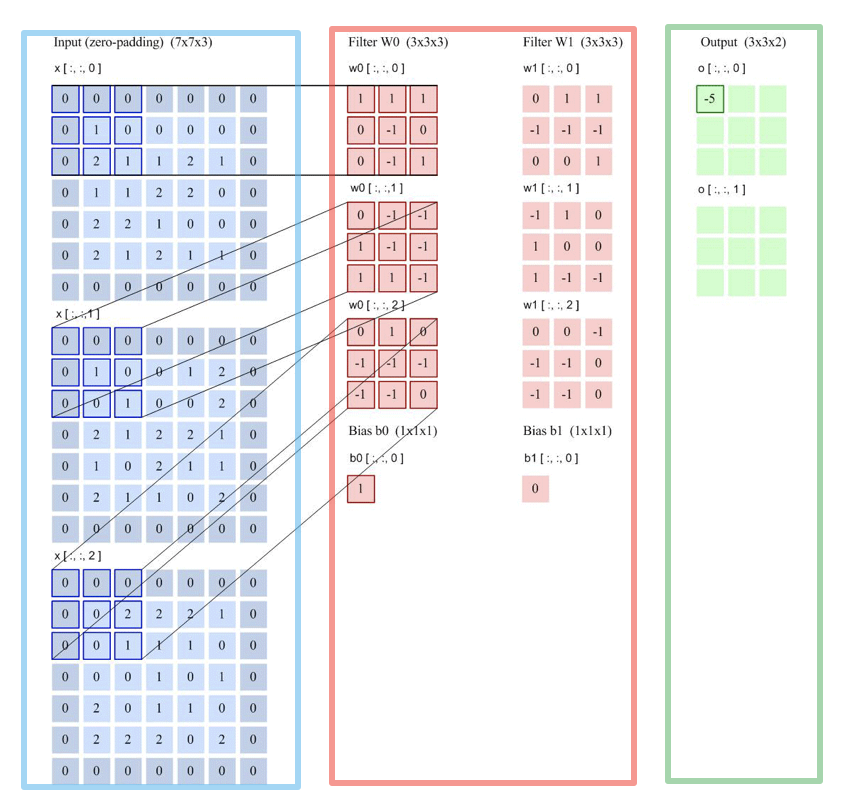

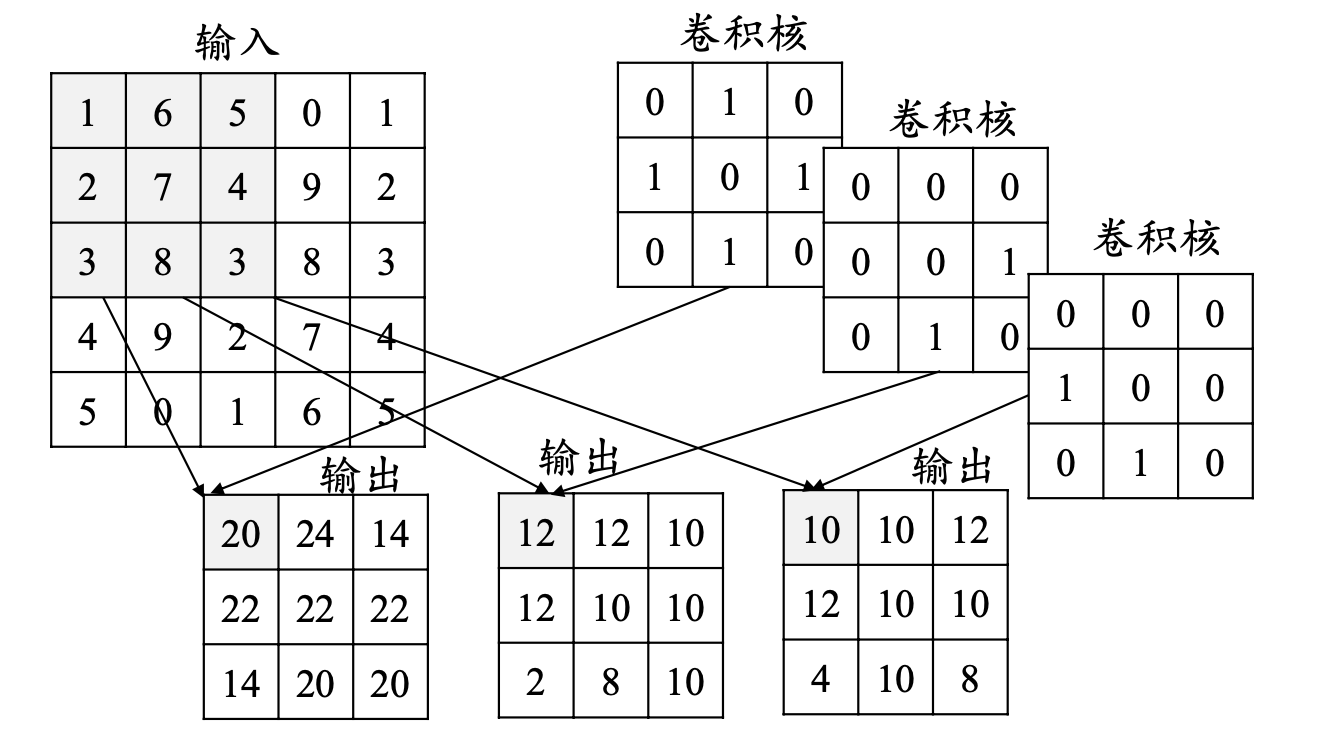

多个卷积核的情况：下图是表示步长2、filter 3*3 、filter个数6、零填充 1的情形。
几乎很多实际应用都可以对应到这个问题上，都是在做这样一件事
1）输入对应着rgb图片
2）一旦输入的特征图个数是多个，这个时候每一组filter就应该是多个，而这里有两组filter
3）输入是三个特征图，输出为两个特征图，那么我们同样看看每个特征图怎么计算的。

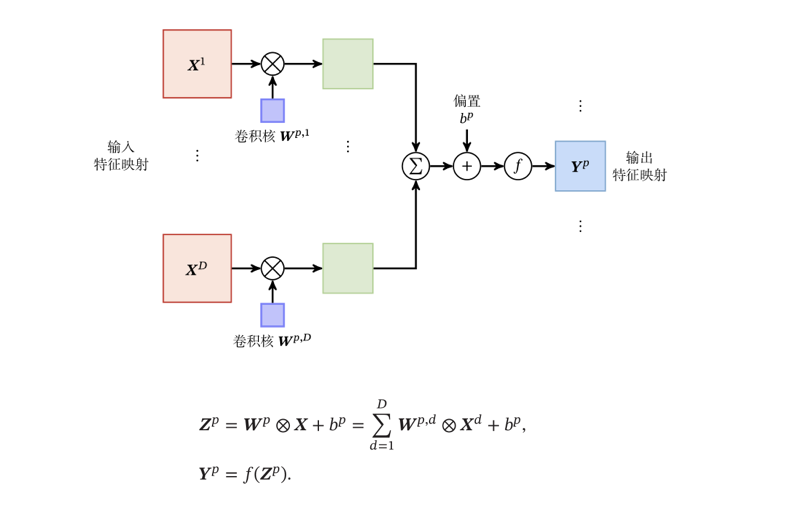

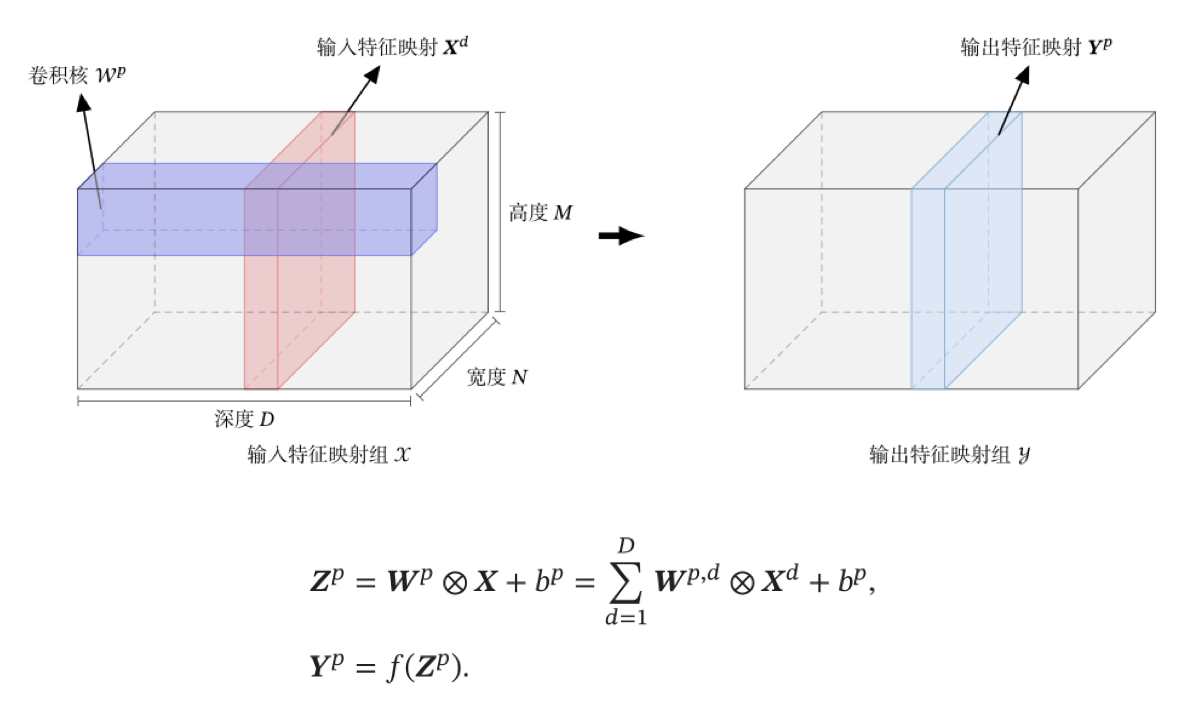

典型的卷积层为3维结构
其他卷积

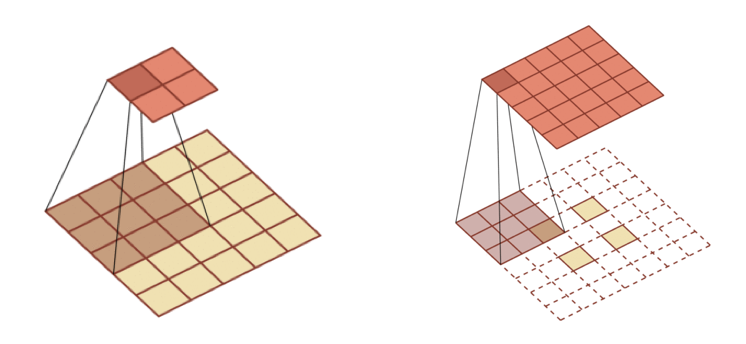

转置卷积/微步卷积
低维特征映射到高维特征
空洞卷积
为了增加输出单元的感受野，通过给卷积核插入“空洞”来变相地增加其大小。
卷积神经网络基本原理
一般的卷积神经网络基本结构包括：输入层、卷积层、激活函数、池化层、全连接层、输出层。当然，在某些特殊业务场景下，可能会基于简单的卷积网络结果添加其他的类似预训练模型、机器学习模型等操作。
下面将从卷积层开始介绍每一层的细节。
卷积层
二维卷积运算：给定二维的图片作为输入，卷积核为K，那么卷积的公式可以表示为：
S
(
i
,
j
)
=
(
I
∗
K
)
(
i
,
j
)
=
∑
m
∑
n
I
(
i
−
m
,
j
−
n
)
K
(
m
,
n
)
S(i,j)=(I * K)(i,j)=\sum_m\sum_nI(i-m,j-n)K(m,n)
S(i,j)=(I∗K)(i,j)=m∑n∑I(i−m,j−n)K(m,n)
绝技和需要进行上下翻转和左右翻转，所以
S
(
i
,
j
)
=
(
[
I
(
i
−
2
,
j
−
2
)
I
(
i
−
2
,
j
−
1
)
I
(
i
−
2
,
j
)
I
(
i
−
1
,
j
−
2
)
I
(
i
−
1
,
j
−
1
)
I
(
i
−
1
,
j
)
I
(
i
,
j
−
2
)
I
(
i
,
j
−
1
)
I
(
i
,
j
)
]
∗
[
K
(
2
,
2
)
K
(
2
,
1
)
K
(
2
,
0
)
K
(
1
,
2
)
K
(
1
,
1
)
K
(
1
,
0
)
K
(
0
,
2
)
K
(
0
,
1
)
K
(
0
,
0
)
]
)
S(i,j)=(\left[ \begin{matrix} I(i-2,j-2) & I(i-2,j-1) & I(i-2,j)\\ I(i-1,j-2) & I(i-1,j-1) & I(i-1,j) \\ I(i,j-2) & I(i,j-1) & I(i,j)\end{matrix} \right]*\left[ \begin{matrix} K(2,2) & K(2,1) & K(2,0)\\ K(1,2) & K(1,1) & K(1,0) \\ K(0,2) & K(0,1) & K(0,0)\end{matrix} \right])
S(i,j)=(⎣⎡I(i−2,j−2)I(i−1,j−2)I(i,j−2)I(i−2,j−1)I(i−1,j−1)I(i,j−1)I(i−2,j)I(i−1,j)I(i,j)⎦⎤∗⎣⎡K(2,2)K(1,2)K(0,2)K(2,1)K(1,1)K(0,1)K(2,0)K(1,0)K(0,0)⎦⎤)

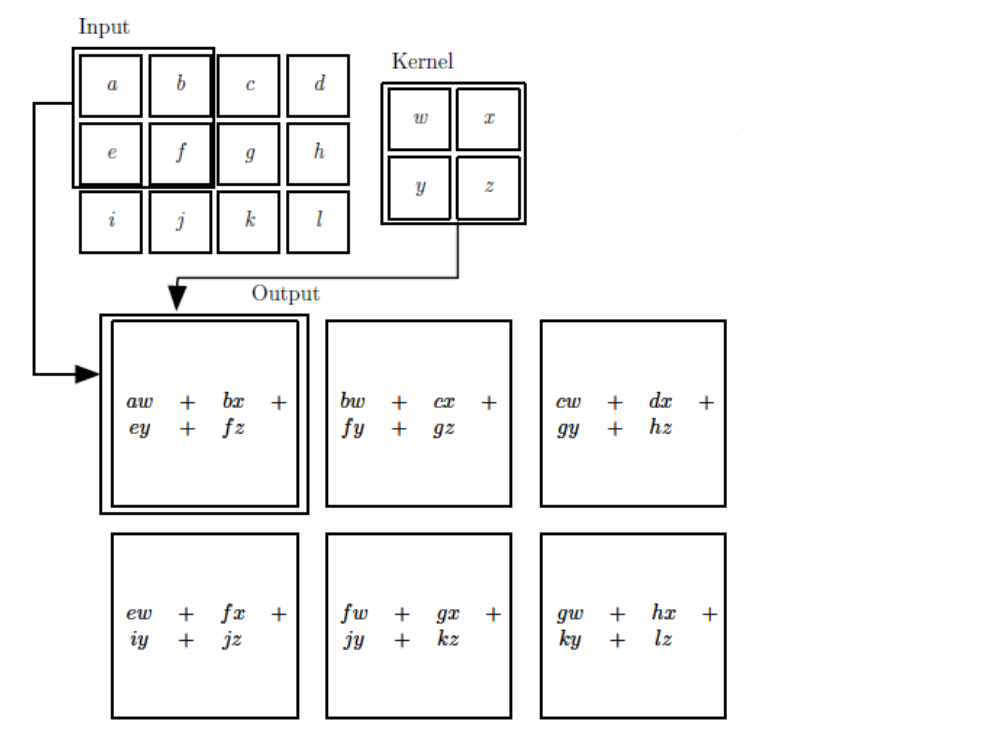

卷积实际上就是互相关，其实更直接一点就是输入数据与卷积核对应“坐标”的每一格数据相乘的累加。

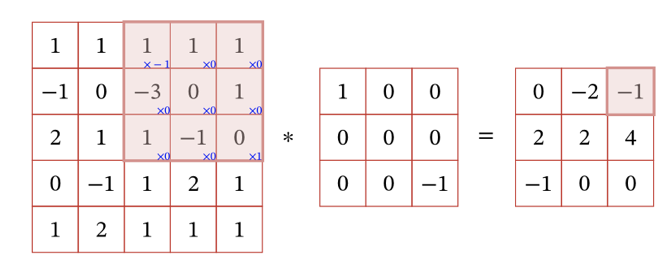

累加完毕之后，卷积核会根据我们设定的步长等因素平移，然后继续相乘累加。就犹如下图一样：

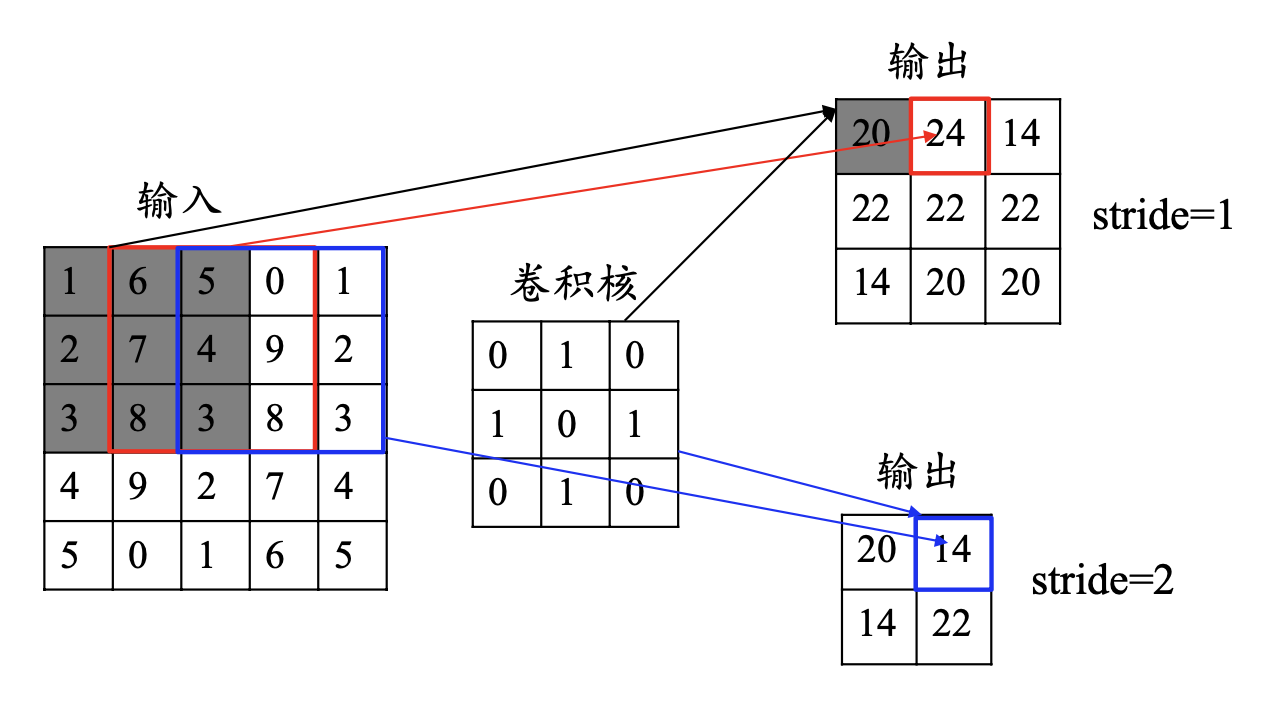

卷积的步长(stride)：卷积核移动的步长，决定着卷积核计算完一个单位以后，移动的“距离“
卷积的模式：Full、Same、Valid
- Full：当卷积核与图片像素开始相交时做卷积
- Same：当卷积核中心（K）与图片像素相交时开始做卷积
- Valid：当卷积核完全与与图片像素相交时开始做卷积
数据填充：如果我们有一个 𝑛×𝑛 的图像，使用𝑓×𝑓 的卷积核进行卷积操作，在进行卷积操作之前我们在图像周围填充 𝑝 层数据，输出的维度：

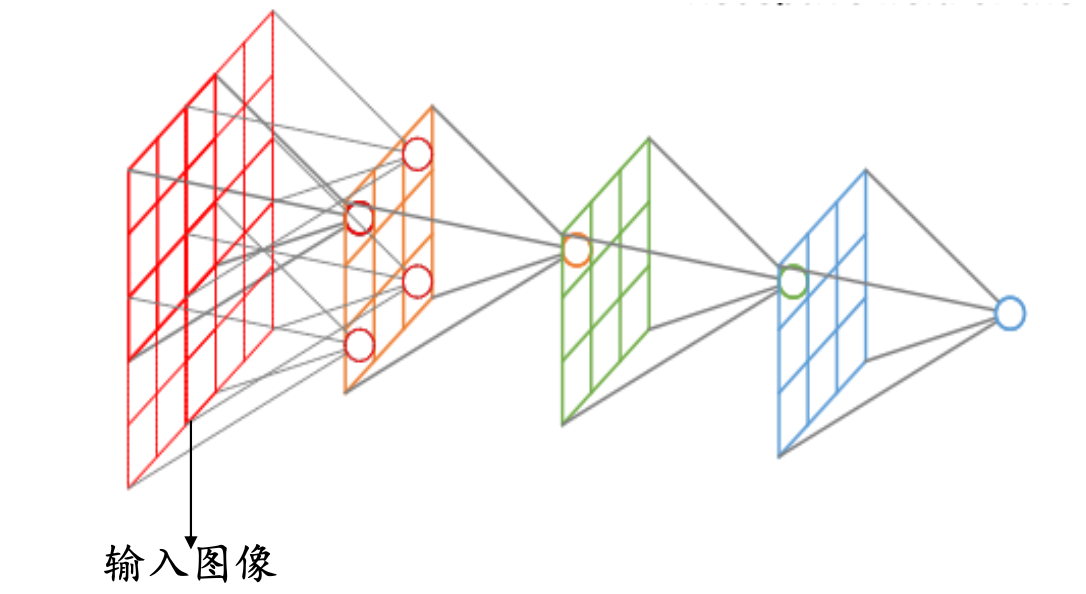

感受野：卷积神经网络每一层输出的特征图(featuremap)上的像素点在输入图片上映射的区域大小，即特征图上的一个点对应输入图上的区域。
要计算感受野大小，可以采用从后往前逐层计算法：
- 第i层感受野到校和第i-1层的卷积核大小和步长相关，同时也与第i-1层感受野相关
- 假设最后一层（卷积层或池化层）输出特征图感受野的大小（相对于其直接输入而言）等于卷积核的大小
卷积层的深度(卷积核个数)：一个卷积层通常包含多个尺寸一致的卷积核
激活函数
激活函数是用来加入非线性因素，提高网络表达能力，卷积神经网络中最常用的是ReLU，Sigmoid使用较少。这点在前馈神经网络章节中也有相关提及。
ReLU函数
优点
- 计算速度快，ReLU函数只有线性关系，比Sigmoid和Tanh要快很多
- 输入为正数的时候，不存在梯度消失问题
缺点
- 强制性把负值置为0，可能丢掉一些特征
- 当输入为负数时，权重无法更新，导致“神经元死亡”(学习率不 要太大)
Parametric ReLU
$$
f(x)=\left{
\begin{aligned}
\alpha x,x<0 \
x,x>0
\end{aligned}
\right.
$$
- 当 𝛼=0.01 时，称作Leaky ReLU
- 当 𝛼 从高斯分布中随机产生时，称为Randomized ReLU(RReLU)
优点
- 比sigmoid/tanh收敛快
- 解决了ReLU的“神经元死亡”问题
缺点
- 需要再学习一个参数，工作量变大
ELU函数
$$
f(x)=\left{
\begin{aligned}
\alpha (e^x-1),x<0 \
x,x\geq0
\end{aligned}
\right.
$$
优点
- 处理含有噪声的数据有优势
- 更容易收敛
缺点
- 计算量较大，收敛速度较慢
总结
激活函数汇总
- CNN在卷积层尽量不要使用Sigmoid和Tanh，将导致梯度消失。
- 首先选用ReLU，使用较小的学习率，以免造成神经元死亡的情况。
- 如果ReLU失效，考虑使用Leaky ReLU、PReLU、ELU或者Maxout，此时一般情况都可以解决
特征图
- 浅层卷积层：提取的是图像基本特征，如边缘、方向和纹理等特征
- 深层卷积层：提取的是图像高阶特征，出现了高层语义模式，如“车轮”、“人脸”等特征
池化层
所谓的池化就是使用某个位置相邻输出的总体统计特征作为该位置 的输出。通俗的讲就是将矩阵中某几个格的数据压缩成1个格。
通常池化会使用最大池化与均值池化。而池化层是不需要训练学习参数读，它只需要指定池化类型、核大小、步幅即可。
假设现有一个3x3的矩阵，核大小为2x2，步幅为1。
池化的作用
- 减少网络中的参数计算量，从而遏制过拟合
- 增强网络对输入图像中的小变形、扭曲、平移的鲁棒性(输入里的微 小扭曲不会改变池化输出——因为我们在局部邻域已经取了最大值/ 平均值)
- 帮助我们获得不因尺寸而改变的等效图片表征。这非常有用，因为这样我们就可以探测到图片里的物体，不管它在哪个位置
全连接层
- 对卷积层和池化层输出的特征图(二维)进行降维
- 将学到的特征表示映射到样本标记空间的作用
输出层
输出层其实就是全连接成后的一个函数处理。
对于分类问题，输出层有：
y
i
=
e
z
i
∑
i
=
1
n
e
z
i
y_i=\frac{e^{z_i}}{\sum^{n}_{i=1}e^{z_i}}
yi=∑i=1neziezi
对于回归问题，输出层有：
y
i
=
∑
m
=
1
M
ω
i
m
x
m
y_i=\sum^{M}_{m=1}\omega_{im}x_m
yi=m=1∑Mωimxm
卷积神经网络的训练
卷积神经网络大致的训练步骤如下：
- 用随机数初始化所有的卷积核和参数/权重
- 将训练图片作为输入，执行前向步骤(卷积， ReLU，池化以及全连接层的前向传播)并计算每个类别的对应输出概率。
- 计算输出层的总误差
- 反向传播算法计算误差相对于所有权重的梯度，并用梯度下降法更新所有的卷积核和参数/权重的值，以使输出误差最小化
需要注意的是，卷积核个数，核尺寸等参数就如同网络架构一样，在第一步构造完成以后就不会再发生改变。训练中改变的只有卷积核矩阵与神经元的权重。
和多层神经网络一样，卷积神经网络中的参数训练也是使用误差反向传播算法，关于池化层的训练，需要再提一下，是将池化层改为多层神经网络的形式。
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-XQMDdetf-1638018363673)(https://datawhalechina.github.io/unusual-deep-learning/PIC/5/5.16.png)]
将卷积层也改为多层神经网络的形式
经典卷积神经网络
LeNet-5
LeNet-5由LeCun等人提出于1998年提出，主要进行手写数字识别和英文字母识别。经典的卷积神经网络，LeNet虽小，各模块齐全，是学习 CNN的基础。
参考：http://yann.lecun.com/exdb/lenet/
网络结构

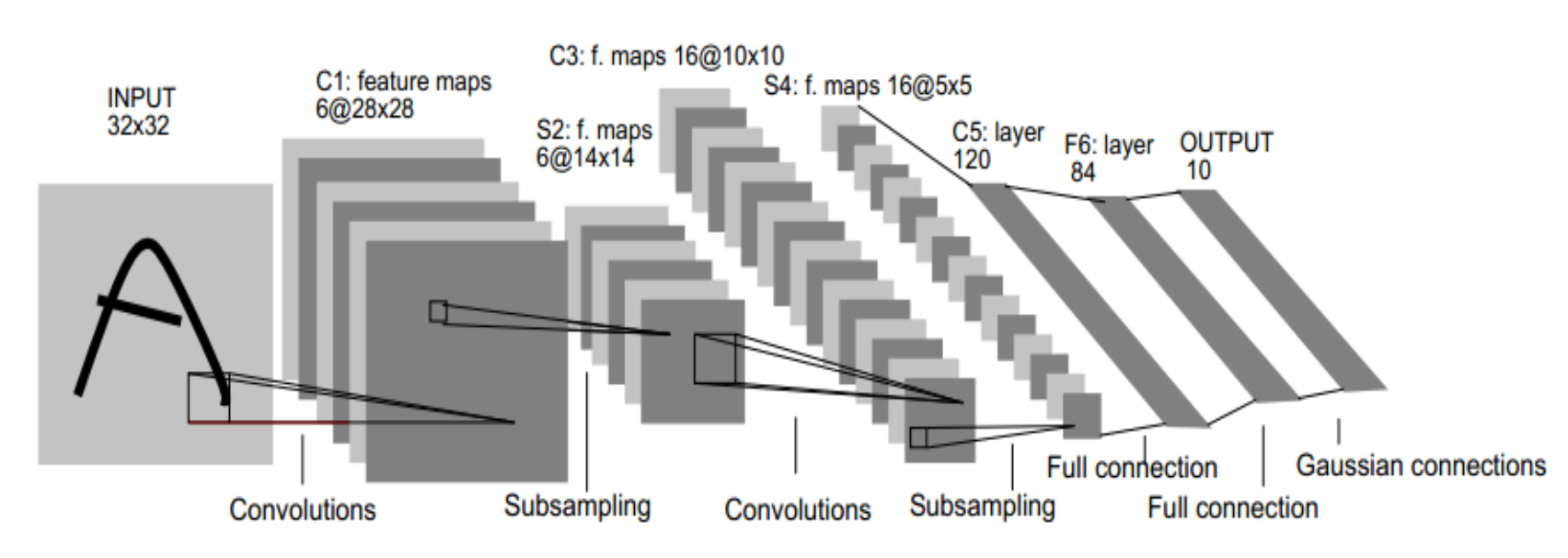

图中输入层是32*32的图片，也就相当于1024哥神经元
C1层(卷积层)：选择6个 5∗5 的卷积核，得到6个大小为32-5+1=28的特征图，也就是神经元的个数为6∗28∗28=4704
S2层(下采样层)：每个下抽样节点的4个输入节点求和后取平均(平均池化)，均值 乘上一个权重参数加上一个偏置参数作为激活函数的输入，激活函数的输出即是下一层节点的值。池化核大小选择 2∗2，得到6个4∗14 大小特征图
C3层(卷积层)：用 5∗5的卷积核对S2层输出的特征图进行卷积后，得到6张10∗10 新图片，然后将这6张图片相加在一起，然后加一个偏置项b，然后用 激活函数进行映射，就可以得到1张10∗10 的特征图。我们希望得到 16 张 10*1010∗10 的 特 征 图 ， 因 此 我 们 就 需 要 参 数 个 数 为16∗(6∗(5∗5))=16∗6∗(5∗5) 个参数
S4层(下采样层)：对C3的16张 10∗10 特征图进行最大池化，池化核大小为2∗2，得到16张大小为 5∗5 的特征图。神经元个数已经减少为:16∗5∗5=400
C5层(卷积层)：用 5∗5 的卷积核进行卷积，然后我们希望得到120个特征图，特征图 大小为5-5+1=1。神经元个数为120（这里实际上是全连接，但是原文还是称之为了卷积层）
F6层(全连接层)：有84个节点，该层的训练参数和连接数都(120+1)∗84=10164
Output层：共有10个节点，分别代表数字0到9，如果节点i的输出值为0，则网络识别的结果是数字i。采用的是径向基函数(RBF)的网络连接方式：
y
i
=
∑
j
(
x
−
j
−
ω
i
j
)
2
y_i=\sum_j(x-j-\omega_{ij})^2
yi=j∑(x−j−ωij)2
总结：卷积核大小、卷积核个数(特征图需要多少个)、池化核大小(采样率多少)这些参数都是变化的，这就是所谓的CNN调参，需要学会根据需要进行不同的选择。
AlexNet
AlexNet由Hinton的学生Alex Krizhevsky于2012年提出，获得ImageNet LSVRC-2012(物体识别挑战赛)的冠军，1000个类别120万幅高清图像（Error: 26.2%(2011) →15.3%(2012)），通过AlexNet确定了CNN在计算机视觉领域的王者地位。
AlexNet的特点如下：
- 首次成功应用ReLU作为CNN的激活函数
- 使用Dropout丢弃部分神元，避免了过拟合
- 使用重叠MaxPooling(让池化层的步长小于池化核的大小)， 一定程度上提升了特征的丰富性
- 使用CUDA加速训练过程
- 进行数据增强，原始图像大小为256×256的原始图像中重 复截取224×224大小的区域，大幅增加了数据量，大大减 轻了过拟合，提升了模型的泛化能力
网络结构

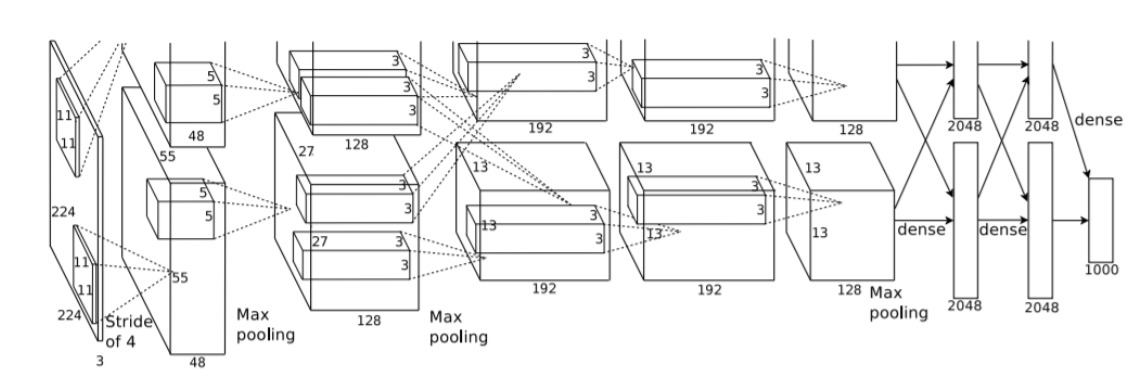

AlexNet可分为8层(池化层未单独算作一层)，包括5个卷 积层以及3个全连接层
输入层：AlexNet首先使用大小为224×224×3图像作为输入(后改为227×227×3)
第一层(卷积层)：包含96个大小为11×11的卷积核，卷积步长为4，因此第一层输出大小为55×55×96；然后构建一个核大小为3×3、步长为2的最大池化层进行数据降采样，进而输出大小为27×27×96
第二层(卷积层)：包含256个大小为5×5卷积核，卷积步长为1，同时利用padding保证 输出尺寸不变，因此该层输出大小为27×27×256；然后再次通过 核大小为3×3、步长为2的最大池化层进行数据降采样，进而输出大小为13×13×256
第三层与第四层(卷积层)：均为卷积核大小为3×3、步长为1的same卷积，共包含384个卷积核，因此两层的输出大小为13×13×384
第五层(卷积层)：同样为卷积核大小为3×3、步长为1的same卷积，但包含256个卷积 核，进而输出大小为13×13×256;在数据进入全连接层之前再次 通过一个核大小为3×3、步长为2的最大池化层进行数据降采样， 数据大小降为6×6×256，并将数据扁平化处理展开为9216个单元
第六层、第七层和第八层(全连接层)：全连接加上Softmax分类器输出1000类的分类结果，有将近6千万个参数
VGGNet
GGNet由牛津大学和DeepMind公司提出
- Visual Geometry Group:https://www.robots.ox.ac.uk/~vgg/
- DeepMind:https://deepmind.com/
它的特点是：
- 比较常用的是VGG-16，结构规整，具有很强的拓展性

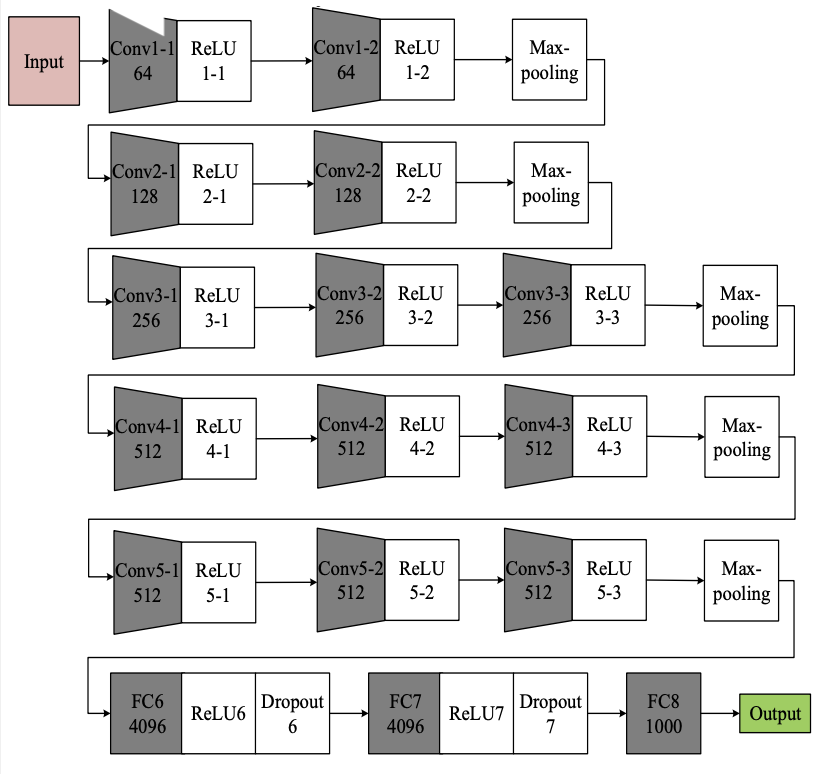

- 相较于AlexNet，VGG-16网络模型中的卷积层均使用 3∗3 的 卷积核，且均为步长为1的same卷积，池化层均使用 2∗2 的 池化核，步长为2
网络结构
- 两个卷积核大小为3∗3 的卷积层串联后的感受野尺寸为 5∗5， 相当于单个卷积核大小为 5*55∗5 的卷积层
- 两者参数数量比值为(2∗3∗3)/(5∗5)=72% ，前者参数量更少
- 此外，两个的卷积层串联可使用两次ReLU激活函数，而一个卷积层只使用一次
Inception Net
Inception Net 是Google公司2014年提出，获得ImageNet LSVRC-2014冠军。文章提出获得高质量模型最保险的做法就是增加模型的深度(层数)或者是其宽度(层核或者神经元数)，采用了22层网络。
Inception Module
- 深度：层数更深，采用了22层，在不同深度处增加了两个 loss来避免上述提到的梯度消失问题

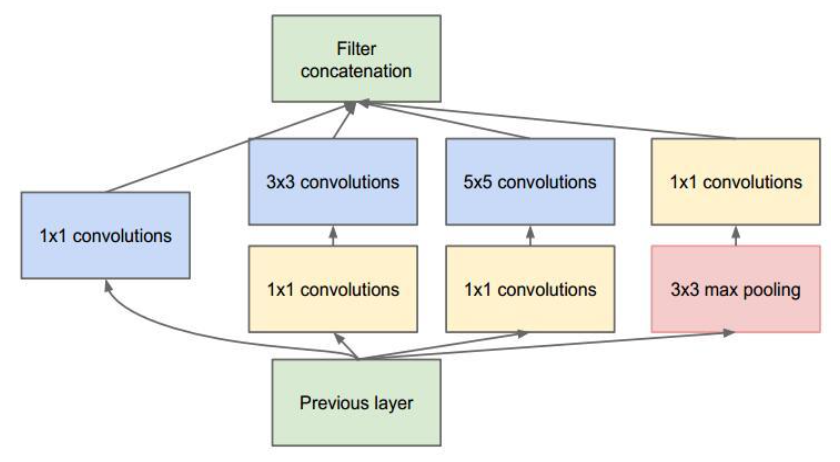

- 宽度：Inception Module包含4个分支，在卷积核3x3、5x5 之前、max pooling之后分别加上了1x1的卷积核，起到了降低特征图厚度的作用
- 1×1的卷积的作用：可以跨通道组织信息，来提高网络的表达能力；可以对输出通道进行升维和降维。
ResNet
ResNet(Residual Neural Network)，又叫做残差神经网 络，是由微软研究院的何凯明等人2015年提出，获得ImageNet ILSVRC 2015比赛冠军，获得CVPR2016最佳论文奖。
随着卷积网络层数的增加，误差的逆传播过程中存在的梯 度消失和梯度爆炸问题同样也会导致模型的训练难以进行，甚至会出现随着网络深度的加深，模型在训练集上的训练误差会出现先降低再升高的现象。残差网络的引入则有助于解决梯度消失和梯度爆炸问题。
残差块
ResNet的核心是叫做残差块(Residual block)的小单元， 残差块可以视作在标准神经网络基础上加入了跳跃连接(Skip connection)

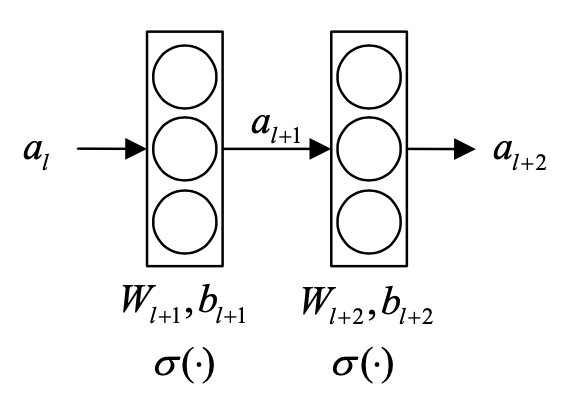

- 原连接
a l + 1 = σ ( W l + 1 a + b l + 1 ) a l + 2 = σ ( W l + 2 a l + 1 + b l + 2 ) a_{l+1}=\sigma(W_{l+1}a + b_l+1) \\ a_{l+2}=\sigma(W_{l+2}a_{l+1}+b_{l+2}) al+1=σ(Wl+1a+bl+1)al+2=σ(Wl+2al+1+bl+2)

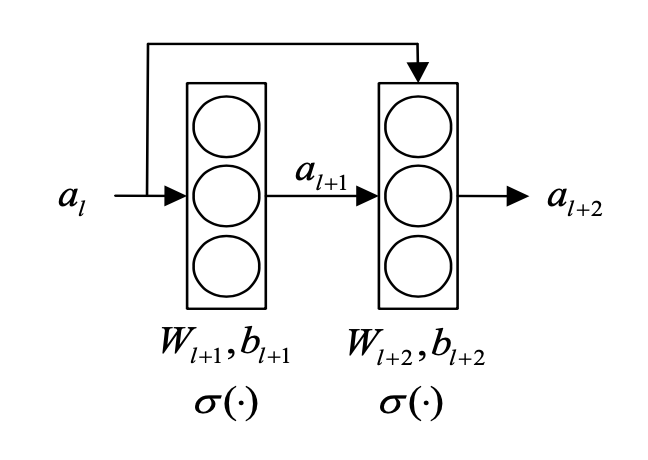

- 跳跃连接
a l + 1 = σ ( W l + 1 a l + b l + 1 ) a l + 2 = σ ( W l + 2 a l + 1 + b l + 2 + a l ) a_{l+1}=\sigma(W_{l+1}a_l+b_{l+1})\\ a_{l+2}=\sigma(W_{l+2}a_{l+1}+b_{l+2}+a_l) al+1=σ(Wl+1al+bl+1)al+2=σ(Wl+2al+1+bl+2+al)
Skip connection的作用
记
u
l
+
1
=
W
l
+
1
a
l
+
b
l
+
1
,
u
l
+
2
=
W
l
+
2
a
l
+
1
+
b
l
+
2
+
a
l
=
u
^
l
+
2
+
a
l
u_{l+1}=W_{l+1}a_l+b_{l+1},u_{l+2}=W_{l+2}a_{l+1}+b_{l+2}+a_l=\widehat{u}_{l+2}+a_l
ul+1=Wl+1al+bl+1,ul+2=Wl+2al+1+bl+2+al=u
l+2+al
我们有
KaTeX parse error: No such environment: align at position 8: \begin{̲a̲l̲i̲g̲n̲}̲ \frac{\partial…
Densenet
DenseNet中，两个层之间都有直接的连接，因此该网络的直接连接个数为L(L+1)/2。
对于每一层，使用前面所有层的特征映射作为输入，并且使用其自身的特征映射作为所有后续层的输入

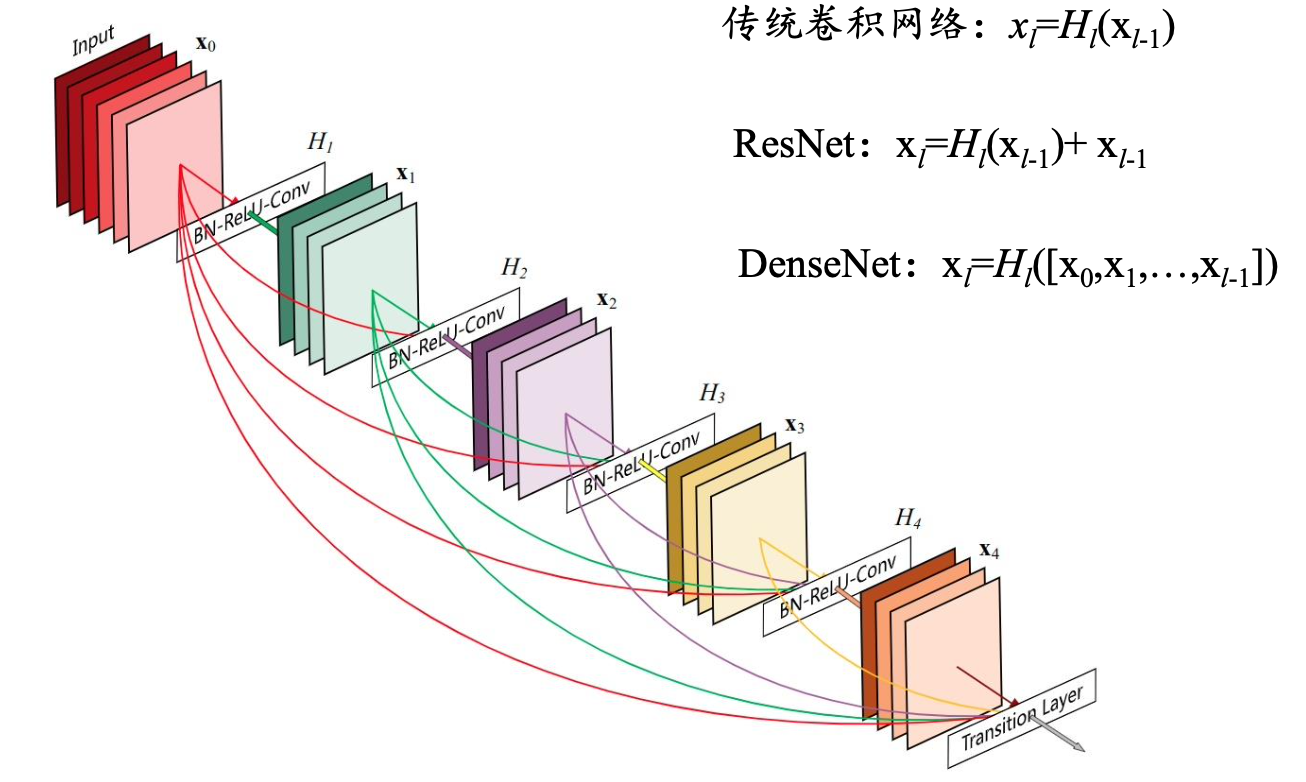

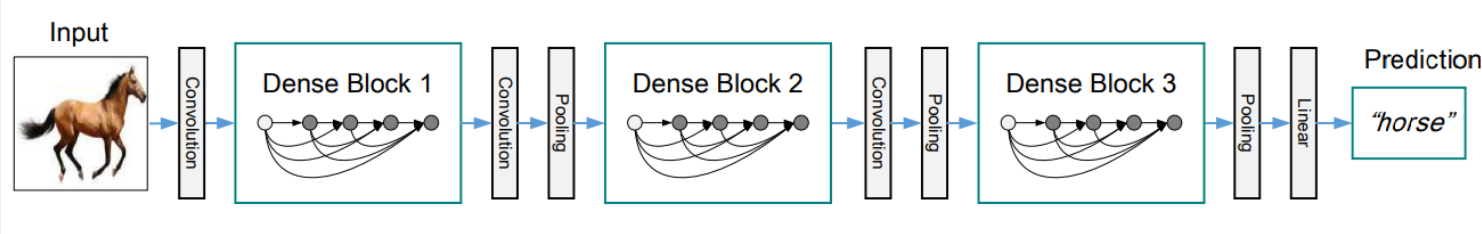

5层的稠密块示意图
DenseNets可以自然地扩展到数百个层，而没有表现出优化困难。在实验中，DenseNets随着参数数量的增加，在精度上产生一致的提高，而没有任何性能下降或过拟合的迹象。
优点
- 缓解了消失梯度问题
- 加强了特征传播，鼓励特征重用
- 一定程度上减少了参数的数量
主要应用
图像处理领域主要应用
- 图像分类(物体识别)：整幅图像的分类或识别
- 物体检测：检测图像中物体的位置进而识别物体
- 图像分割：对图像中的特定物体按边缘进行分割
- 图像回归：预测图像中物体组成部分的坐标
语音识别领域主要应用
自然语言处理领域主要应用
情感分析：分析文本体现的情感(正负向、正负中或多态度类型)
参考：(Yoon Kim)Convolutional Neural Networks for Sentence https://arxiv.org/abs/1408.5882
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-7fCi3OX1-1638018363678)(https://datawhalechina.github.io/unusual-deep-learning/PIC/5/5.21.png)]
参考资料：datawhale
