循环神经网络

计算图

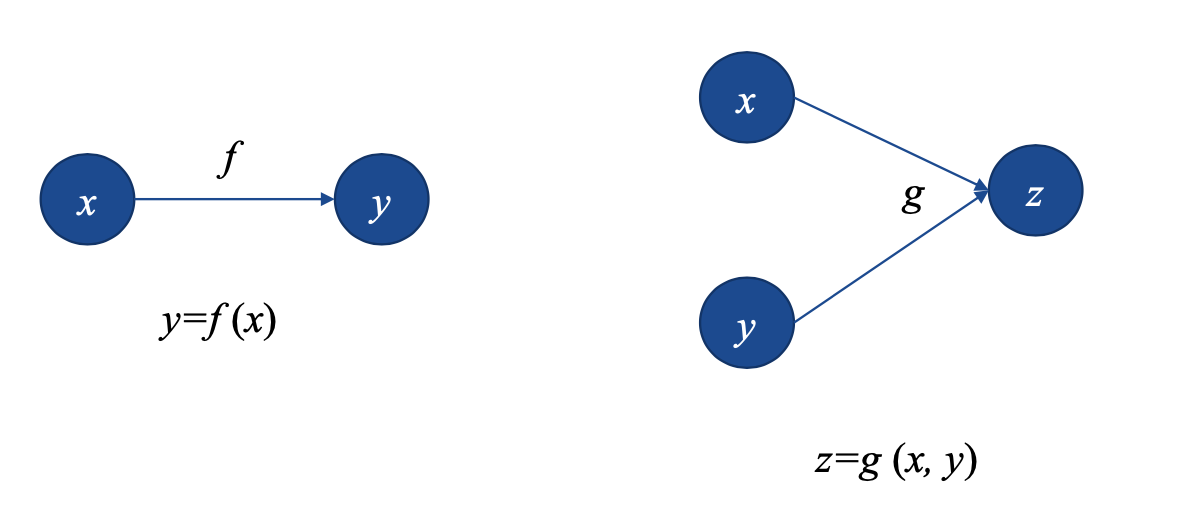

计算图的引入是为了后面更方便的表示网络，计算图是描述计算结构的一种图，它的元素包括节点(node)和边(edge)，节点表示变量，可以是标量、矢量、张量等，而边表示的是某个操作，即函数。

下面这个计算图表示复合函数

关于计算图的求导，我们可以用链式法则表示，有下面两种情况。

情况1

情况2

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-SUose3jf-1638344566342)(https://datawhalechina.github.io/unusual-deep-learning/PIC/6/6.4.png)]

求导举例

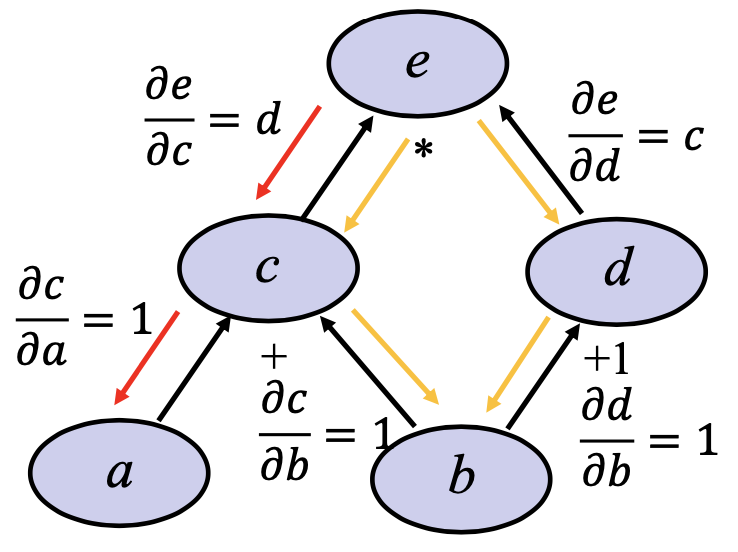

例1

假设a = 3, b = 1 可以得到 c = 3, d = 2, e = 6
$\frac{\partial e}{\partial a}=\frac{\partial e}{\partial c}\frac{\partial c}{\partial a}=d=b+1=2 \\ \frac{\partial e}{\partial b}=\frac{\partial e}{\partial c}\frac{\partial c}{\partial b} + \frac{\partial e}{\partial d}\frac{\partial d}{\partial b}=d+c=b+1+a+b=5$

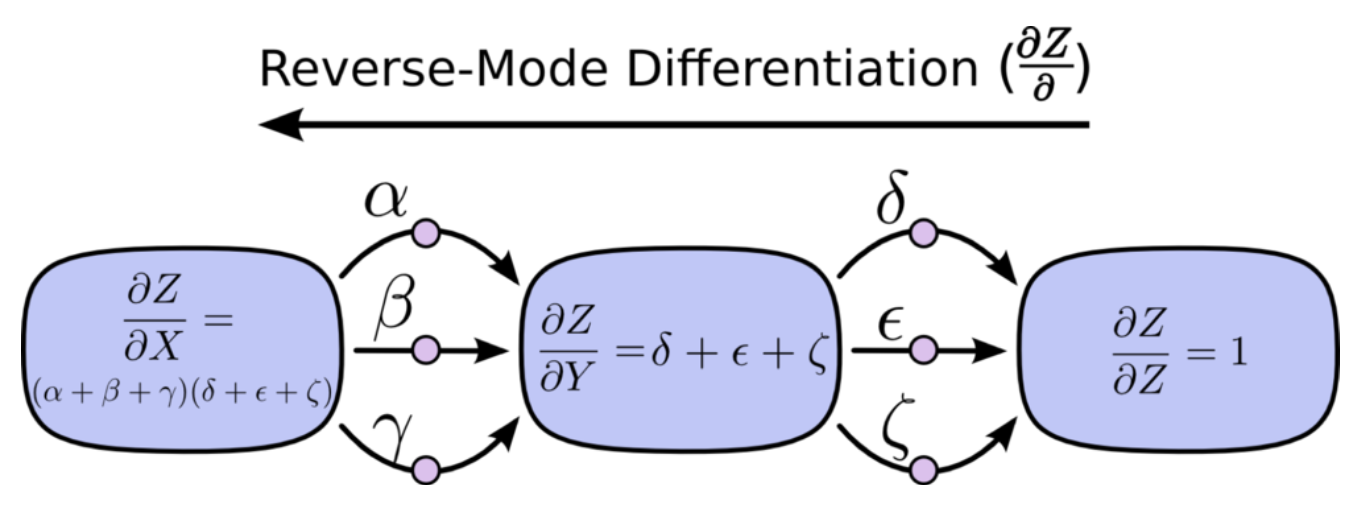

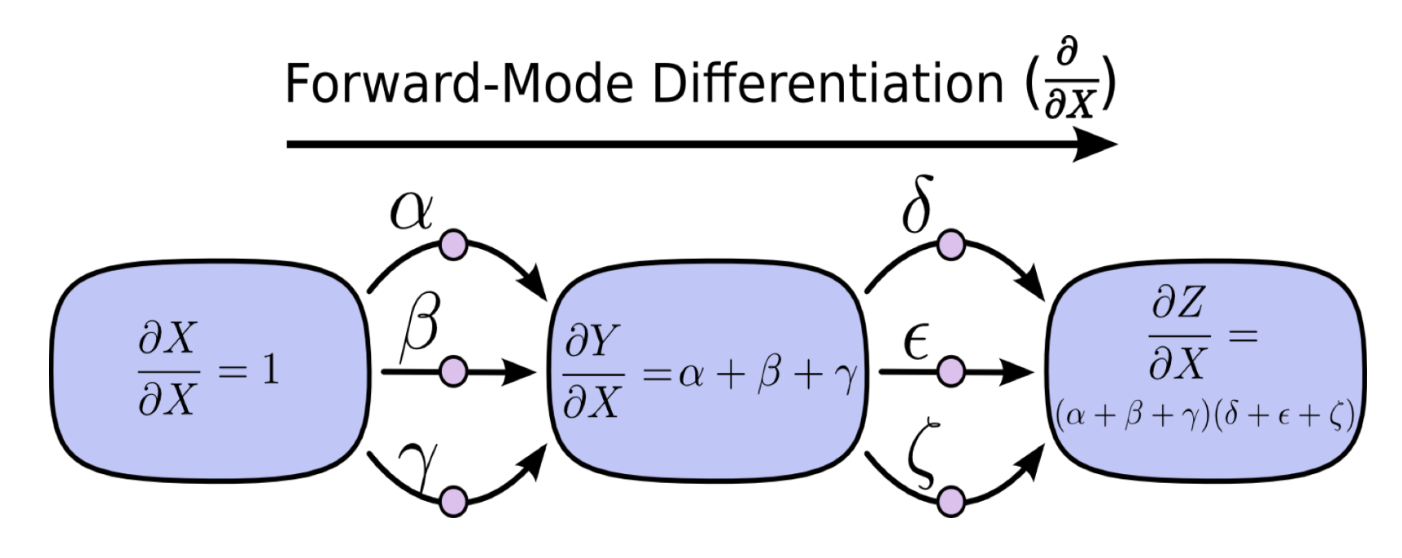

例2

$\frac{\partial Z}{\partial X}=αδ+αϵ+αζ+βδ+βϵ+βζ+γδ+γϵ+γζ=(α+β+γ)(δ+ϵ+ζ)$
计算图可以很好的表示导数的前向传递和后向传递的过程。

循环神经网络

现实生活中存在很多序列化结构，我们需要建立一种更优秀的序列数据模型。比如：

文本：字母和词汇的序列
语音：音节的序列
视频：图像帧的序列
时态数据：气象观测数据，股票交易数据、房价数据等

基于这种大前提下，就会出现循环神经网络（RNN）。循环神经网络是一种人工神经网络，它的节点间的连接形成一个遵循时间序列的有向图，它的核心思想是，样本间存在顺序关系，每个样本和它之前的样本存在关联。通过神经网络在时序上的展开，我们能够找到样本之间的序列相关性。

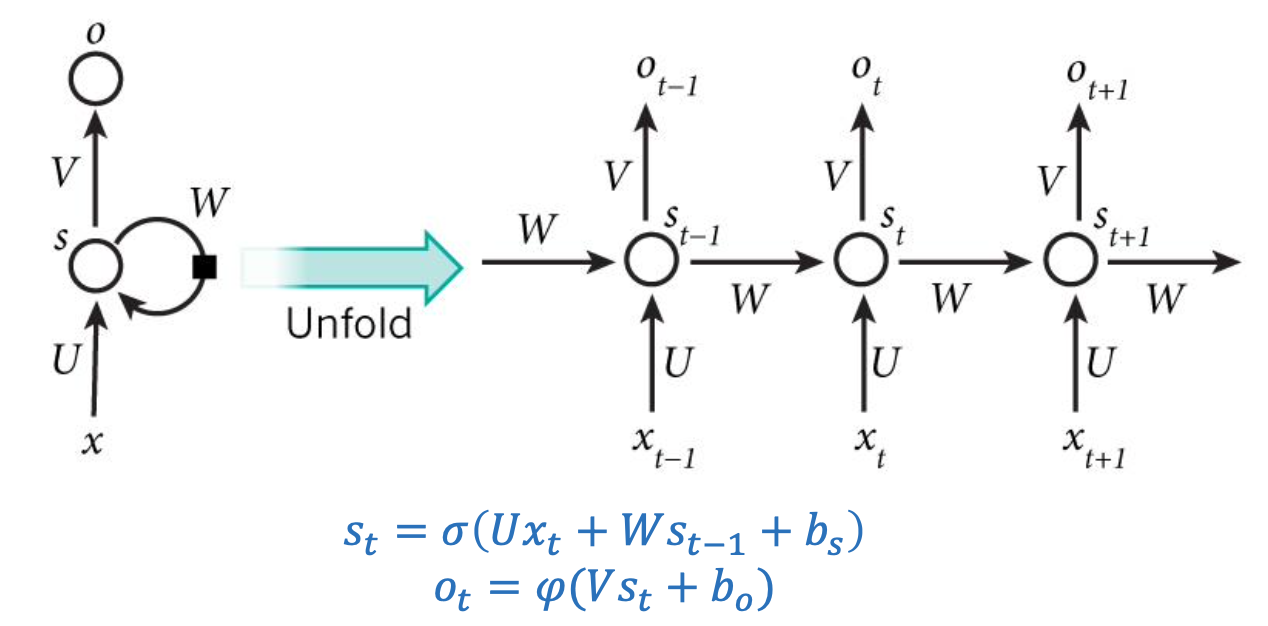

结构如下：

在神经网络图里面，输入到输出要么从左到右，要么从下到上。而循环神经网络通常会采用下到上的形式来展示。

其中下表带t的变量代表着上一个、当前、下一个等时间单位
U、V、W代表着网络权重
b代表网络偏置
\omega 和 \phi代表着激活函数。通常\omega选用tanh或sigmiod，而\phi选用softmax

其中 softmax 函数，用于分类问题的概率计算。本质上是将一个K维的任意实数向量压缩 (映射)成另一个K维的实数向量，其中向量中的每个元素取值都介于(0，1)之间。

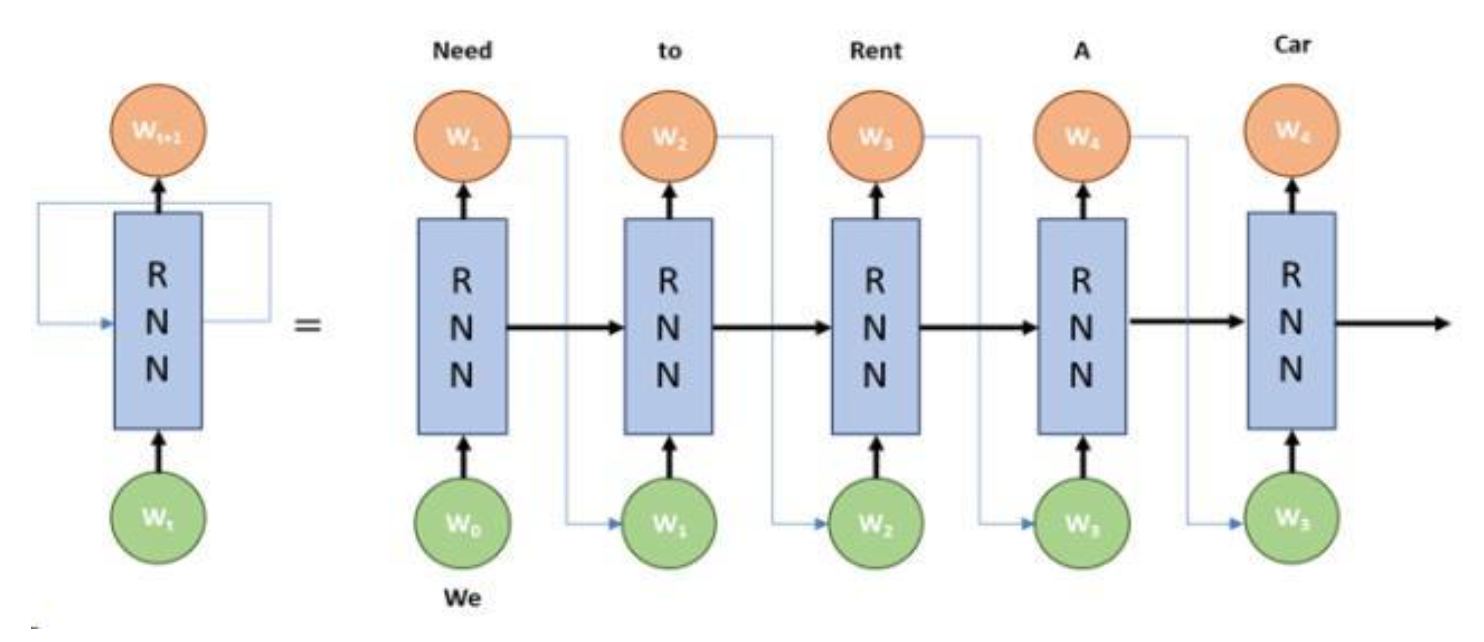

RNN案例

比如词性标注，

我/n,爱/v购物/n,
我/n在/pre华联/n购物/v

Word Embedding：自然语言处理(NLP)中的一组语言建模和特征学习技术的统称，其中来自词汇表的单词或短语被映射到实数的向量。比如这里映射到三个向量然后输入：

将神经元的输出存到memory中，memory中值会作为下一时刻的输入。在最开始时刻，给定 memory初始值，然后逐次更新memory中的值。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-5vm3FOjK-1638344566346)(https://datawhalechina.github.io/unusual-deep-learning/PIC/6/6.13.png)]

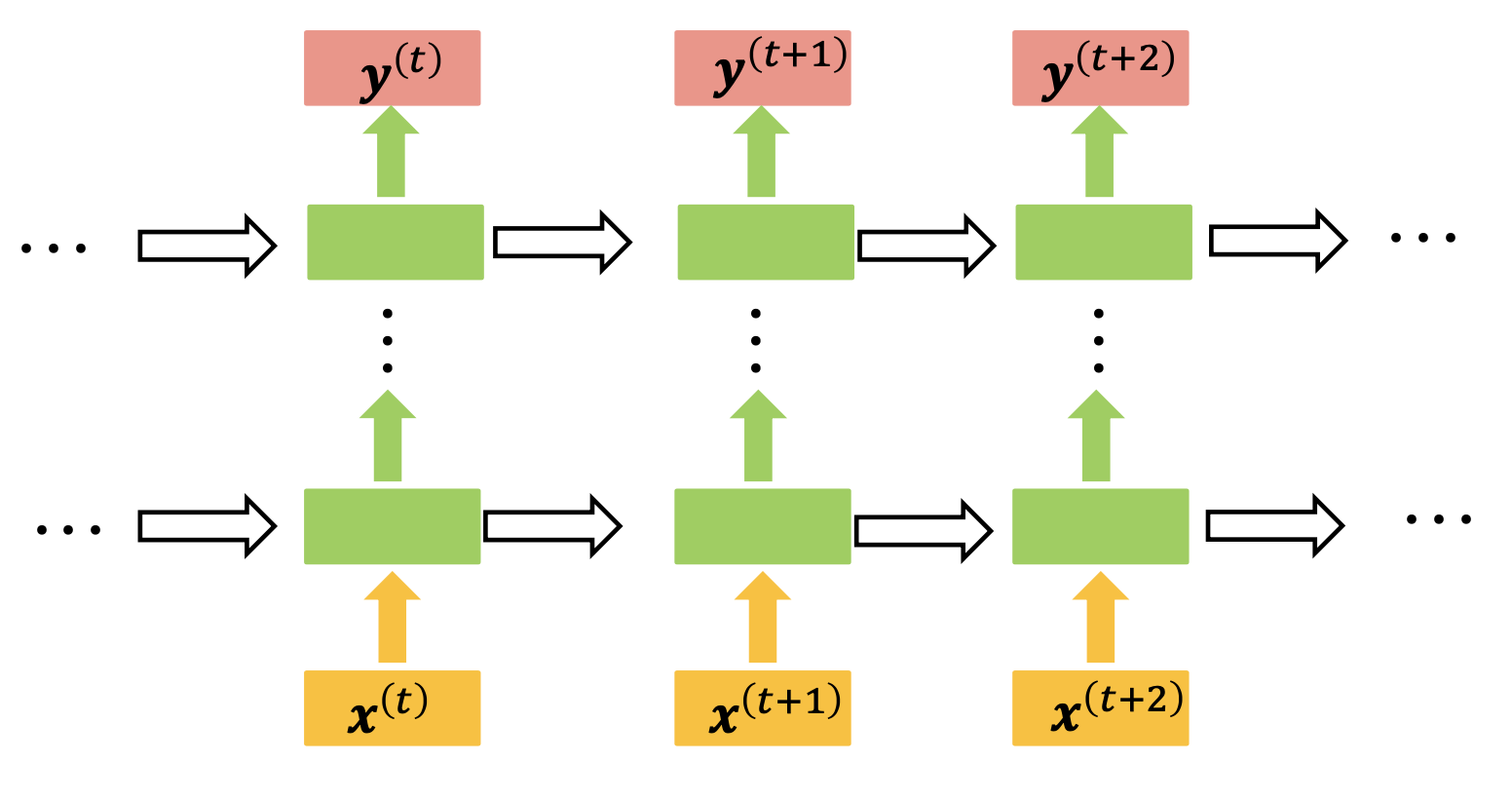

RNN一般结构

Elman Network

Jordan Network

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-XLdMOdmJ-1638344566346)(https://datawhalechina.github.io/unusual-deep-learning/PIC/6/6.15.png)]

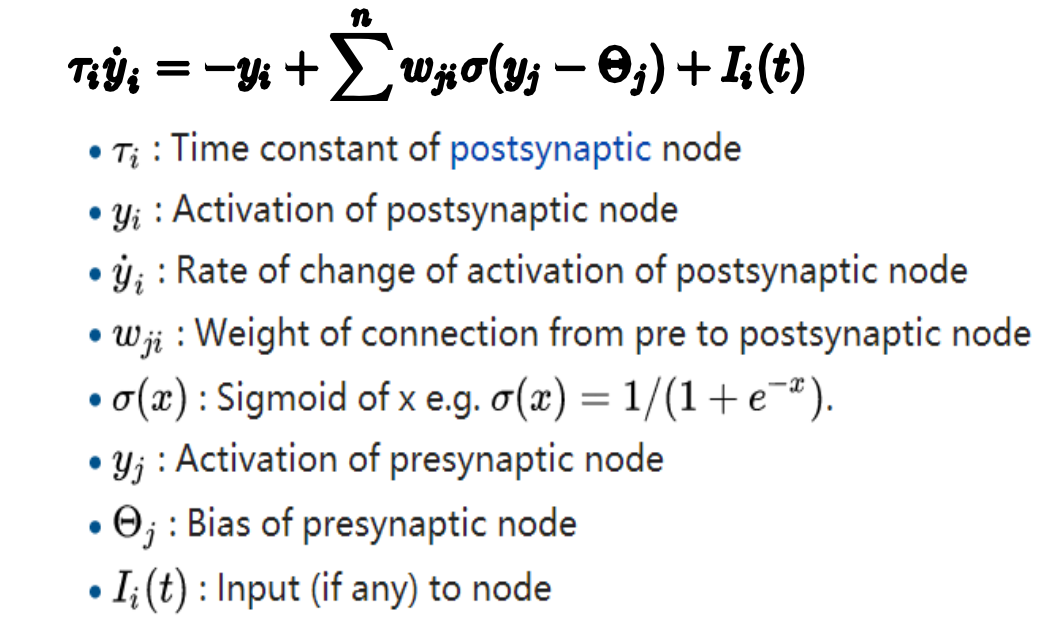

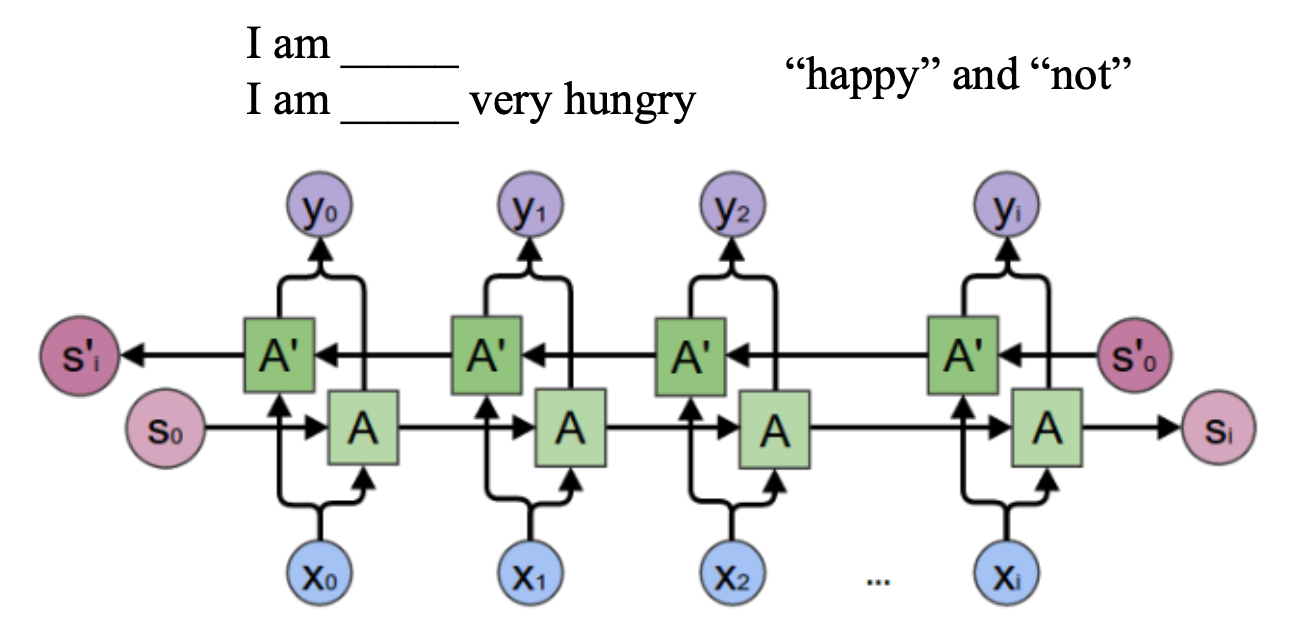

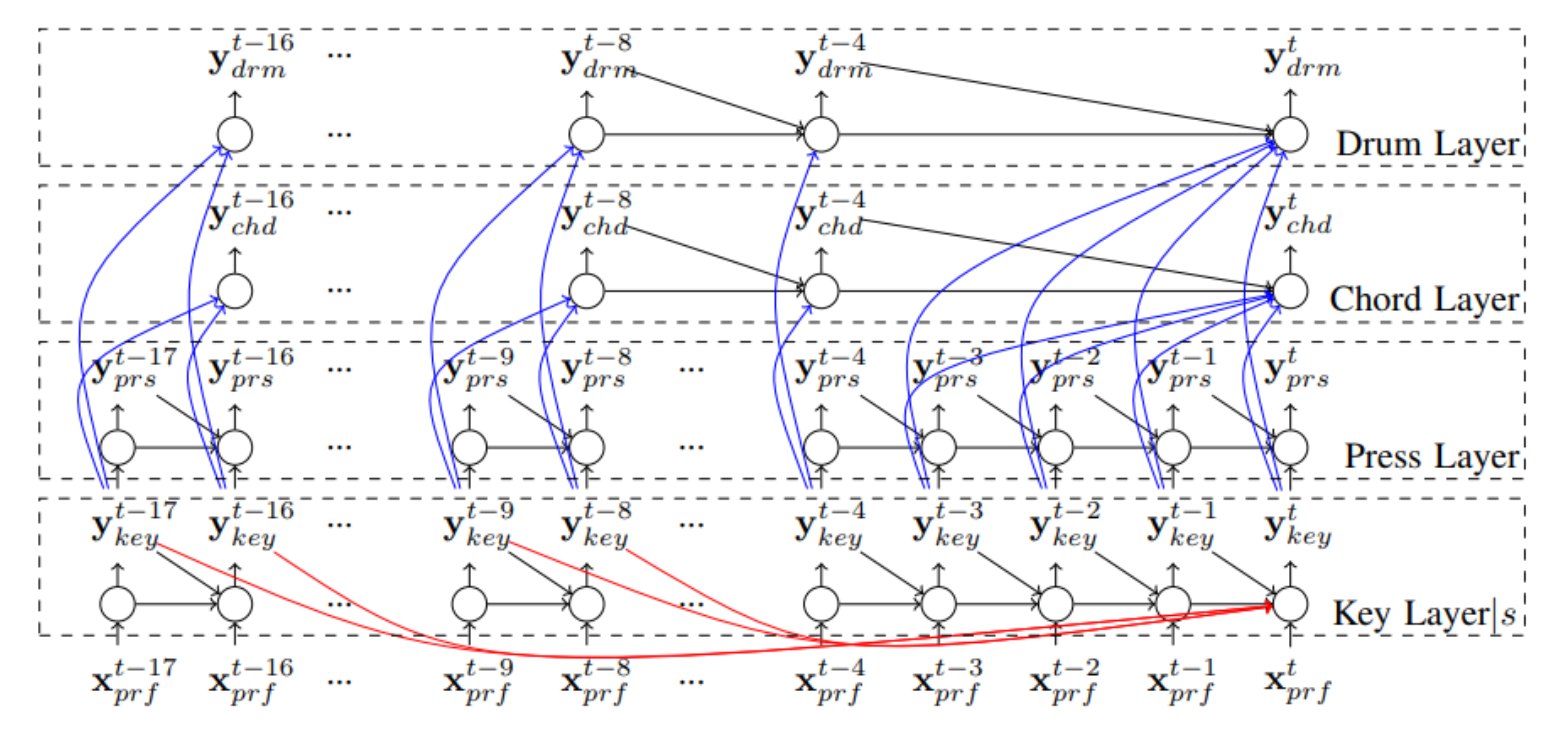

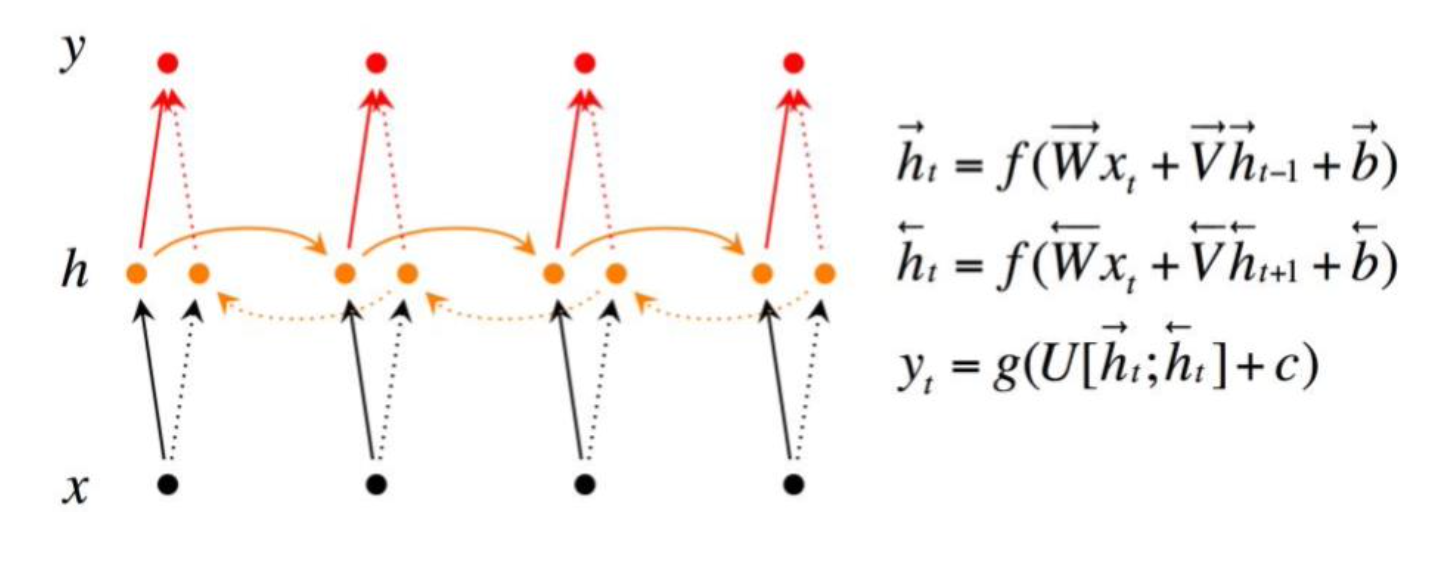

其他结构

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-XELLshkb-1638344566347)(https://datawhalechina.github.io/unusual-deep-learning/PIC/6/6.16.png)]

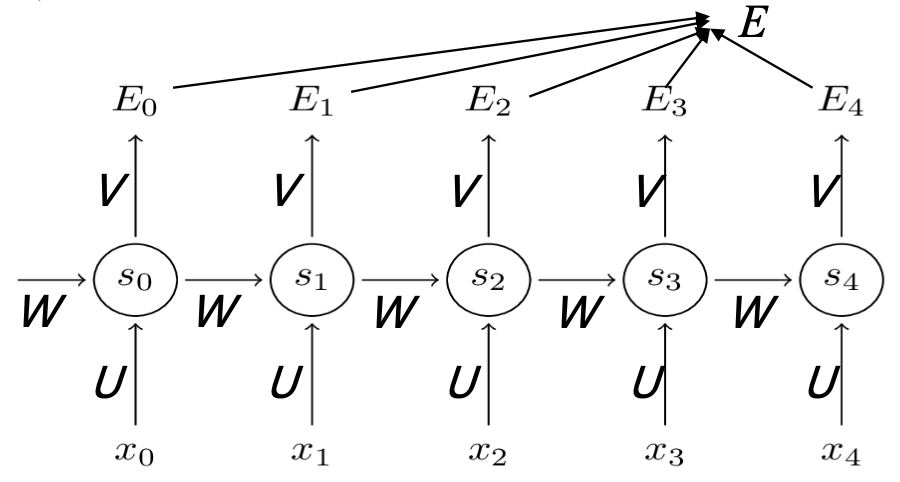

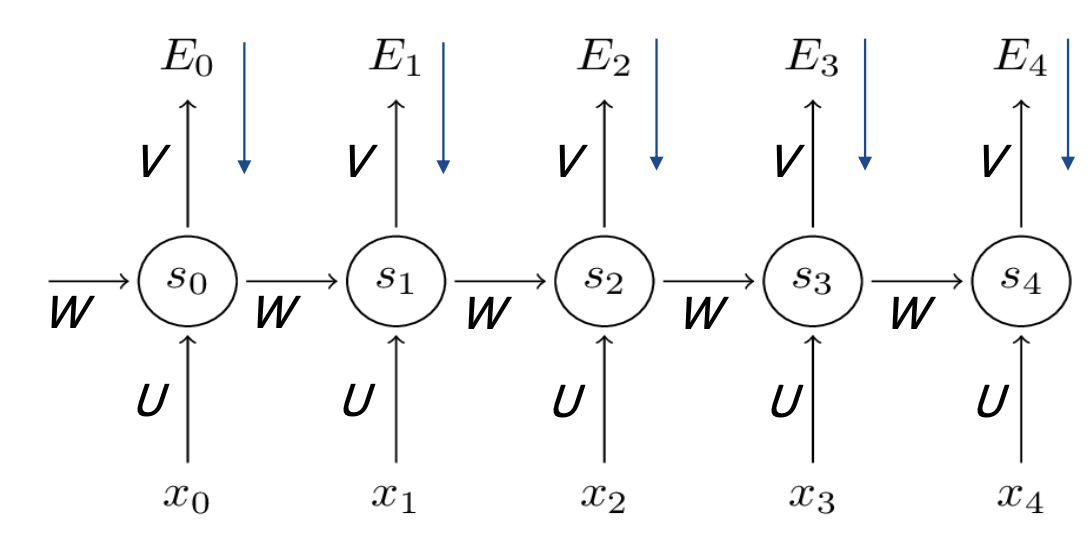

RNN训练算法 - BPTT

我们先来回顾一下BP算法，就是定义损失函数 Loss 来表示网络输出与实际输出的误差，通过链式法则自顶向下求得 Loss 对网络权重的偏导。沿梯度的反方向更新权重的值，直到 Loss 收敛。而这里的 BPTT 算法就是加上了时序演化，后面的两个字母 TT 就是 Through Time。

假设我们定义输出函数
$s_t=tanh(Ux_t+Ws_{t-1}) \\ \widehat{y}=softmax(Vs_t)$
再定义损失函数
$E_t(y_t,\widehat{y}_t)=-y_tlog(\widehat{y}_t) \\ E(y_t,\widehat{y}_t)=\sum_tE_t(y_t,\widehat{y}_t) \\ =-\sum_ty_tlog(\widehat{y}_t)$

我们分别求损失函数 E 对 U、V、W的梯度：
$\frac{\partial E}{\partial V}=\sum_t\frac{\partial E_t}{\partial V} \\ \frac{\partial E}{\partial U}=\sum_t\frac{\partial E_t}{\partial U} \\ \frac{\partial E}{\partial W}=\sum_t\frac{\partial E_t}{\partial W}$

求 E 对 V 的梯度，先求 E_3对 V 的梯度

$\frac{\partial E_3}{\partial V}=\frac{\partial E_3}{\partial \widehat{y}_3}\frac{\partial \widehat{y}_3}{\partial V}\\ =\frac{\partial E_3}{\partial \widehat{y}_3}\frac{\partial \widehat{y}_3}{\partial z_3}\frac{\partial z_3}{\partial V}$

其中z_3=V_s_3，然后求和即可。

求E对W的梯度，先求E_3对W的梯度

$\frac{\partial E_3}{\partial W}=\frac{\partial E_3}{\partial \widehat{y}_3}\frac{\partial \widehat{y}_3}{\partial s_3}\frac{\partial s_3}{\partial W}\\ S_3=tanh(Ux_3+Ws_2)\\ \frac{\partial E_3}{\partial W}=\sum_{k=0}^{3}\frac{\partial E_3}{\partial \widehat{y}_3}\frac{\partial \widehat{y}_3}{\partial s_3}\frac{\partial s_3}{\partial s_k}\frac{\partial s_k}{\partial W}\\ \frac{\partial E_3}{\partial W}=\sum_{k=0}^{3}\frac{\partial E_3}{\partial \widehat{y}_3}\frac{\partial \widehat{y}_3}{\partial s_3}(\prod_{j=k+1}^{3} \frac{\partial s_j}{\partial s_{j-1}})\frac{\partial s_k}{\partial W}$

其中：s_3依赖于s_2，而s_2又依赖与s_1和W，依赖关系一致传递到t=0的时刻。因此我们计算对于W的偏导时，不能把s_2看作时常数项

求E对U的梯度，先求E_3对U的梯度

$\frac{\partial E_3}{\partial U}=\frac{\partial E_3}{\partial \widehat{y}_3}\frac{\partial \widehat{y}_3}{\partial s_3}\frac{\partial s_3}{\partial U}\\ S_3=tanh(Ux_3+Ws_2)\\ \frac{\partial E_3}{\partial U}=\sum_{k=0}^{3}\frac{\partial E_3}{\partial \widehat{y}_3}\frac{\partial \widehat{y}_3}{\partial s_3}\frac{\partial s_3}{\partial s_k}\frac{\partial s_k}{\partial U}$

长短时记忆网络

在RNN中，存在一个很重要的问题，就是梯度消失问题，一开始我们不能有效的解决长时依赖问题，其中梯度消失的原因有两个：BPTT算法和激活函数Tanh。

为了解决这两种问题，后续提出了两个解决方案

使用ReLU函数代替Tanh
使用门控RNN来空值是否记忆，其中出名的就有LSTM和GRU

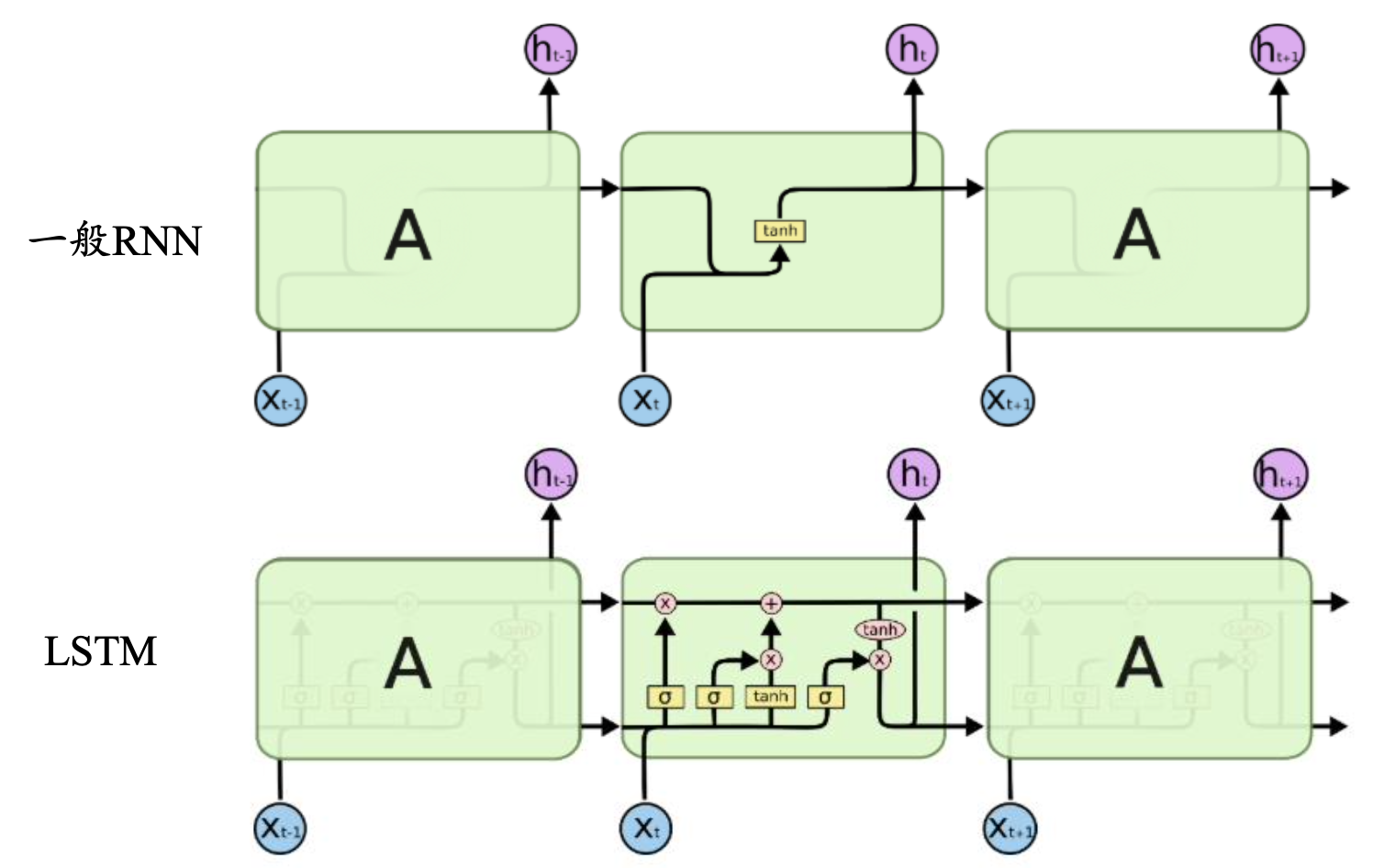

LSTM

LSTM，及长短时记忆网络，属于RNN的范畴。它的核心思想就是提出门控的概念，通过门口决定当前时刻是否需要记忆上一时刻的结果。一个LSTM单元由输入门、输出门和遗忘门组成，三个门控制信息进出单元。

LSTM依靠贯穿隐藏层的细胞状态实现隐藏单元之间的信息传递，其中只有少量的线性操作
LSTM引入了“门”机制对细胞状态信息进行添加或删除，由此实现长程记忆
“门”机制由一个Sigmoid激活函数层和一个向量点乘操作组成，Sigmoid层的输出控制了信息传递的比例

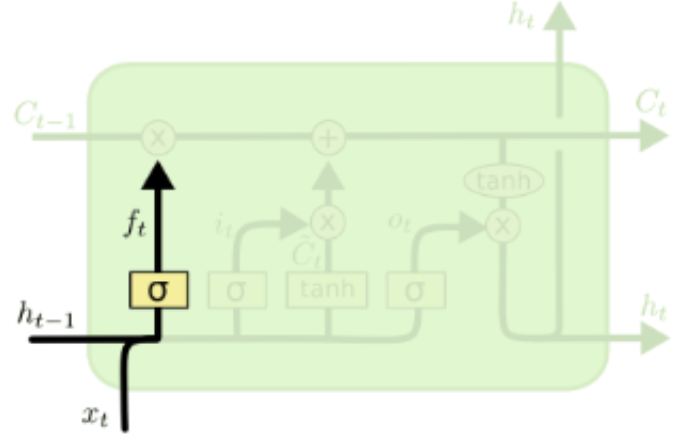

遗忘门：LSTM通过遗忘门(forget gate)实现对细胞状态信息遗忘程度的控制，输出当前状态的遗忘权重，取决于 h_{t-1}和x_t
$f_t=\sigma(W_f·[h_{t-1},x_t]+b_f)$

输入门：LSTM通过输入门(input gate)实现对细胞状态输入接收程度的控制，输出当前输入信息的接受权重，取决于h_{t-1}和x_t
$i_t=\sigma(W_i·[h_t-1,x_t]+b_i)\\ C_t=tanh(W_C·[h_t-1,x_t]+b_C)$

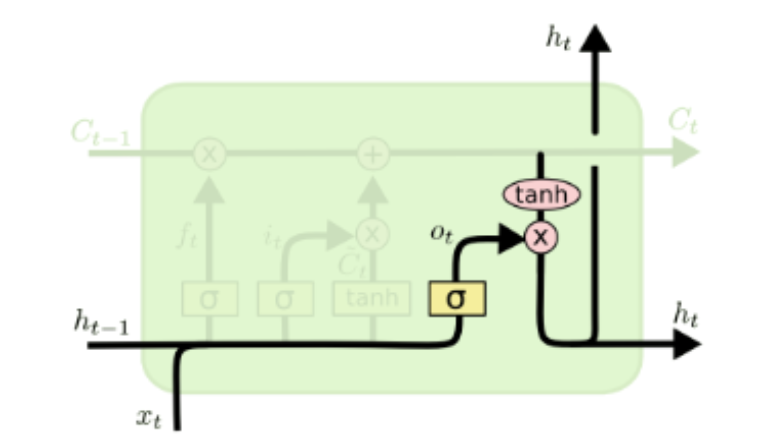

输出门：LSTM通过输出门(output gate)实现对细胞状态输出认可程度的控制，输出当前输出信息的认可权重，取决于h_{t-1}和x_t
$o_t=\sigma(W_o·[h_{t-1},x_t]+b_o)$

状态更新：“门”机制对细胞状态信息进行添加或删除，由此实现长程记忆。
$C_t=f_t*C_{t-1}+i_t*\widetilde{C}_t \\ h_t=o_t*tanh(C_t)$

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-hZ0lqMMd-1638344566350)(https://datawhalechina.github.io/unusual-deep-learning/PIC/6/6.24.png)]

下面给出一个标准化的RNN例子

#构造RNN网络，x的维度5，隐层的维度10,网络的层数2
rnn_ seq = nn.RNN(5， 10,2)
#构造一个输入序列，长为6，batch是3，特征是5
X =V(torch. randn(6， 3，5))
#out,ht = rnn_ seq(x， h0) # h0可以指定或者不指定
out,ht = rnn_ seq(x)
# q1:这里out、ht的size是多少呢? out:6*3*10， ht:2*3*10

#输入维度50，隐层100维，两层
Lstm_ seq = nn.LSTM(50， 100，num layers=2 )
#输入序列seq= 10，batch =3，输入维度=50
lstm input = torch. randn(10，3，50)
out, (h, c) = lstm_ seq(lstm_ _input) #使用默认的全0隐藏状态
