SAPI是PHP框架的接口层，它是进入PHP内部的入口。PHP中实现的SAPI有很多，本章选取了3个比较典型的SAPI：Cli、Fpm、Embed。其中Cli和Fpm是完整实现的应用程序，它们有定义自己的main函数，方便我们从入口开始逐步分析PHP的处理，尤其是单进程的Cli，非常方便调试，本书后面章节基本都是以Cli模式为例的。

不同SAPI的实现会有差异，但它们都是围绕PHP的生命周期实现的，在分析SAPI的实现时，我们将以PHP生命周期的几个阶段为主线，这样更有助于理解。尽管SAPI中并不涉及PHP具体的内部实现，但它是PHP框架最外层的接口，了解清楚它们的实现是探索PHP内核的第一步。

2.1 Cli

Cli（Command Line Interface），即命令行接口，用于在命令行下执行PHP脚本，就像Shell那样，它是执行PHP脚本最简便的一种方式。Cli SAPI最先是随PHP4.2.0版本发布的，但当时只是一个实验性的版本，需要在运行./configure时加上–enable-cli参数。从PHP4.3.0版本开始，Cli SAPI成为了正式模块，–enable-cli参数会被默认设为on，也可以用参数–disable-cli来屏蔽。

Cli模式通过执行编译的PHP二进制程序即可启动，它定义了很多命令行参数，比如：直接执行PHP代码（-r参数）、输出PHP版本（-v参数）、指定php.ini配置（-c参数）。直接在PHP命令后加PHP脚本则执行该脚本：
在这里插入图片描述
2.1.1 执行流程

Cli是单进程模式，处理完请求后就直接关闭了，生命周期先后经历module startup、request startup、execute script、request shutdown、module shutdown，其执行流程比较简单，关键的处理过程如下：
在这里插入图片描述
Cli SAPI的main函数位于/sapi/cli/php_cli.c中，执行时首先解析命令行参数，然后初始化sapi_module_struct，从结构体名称可以看出，它是记录SAPI信息的主要结构，这个结构中有几个函数指针，它们是内核定义的操作接口的具体实现，用来告诉内核如何读取、输出数据。

static sapi_module_struct cli_sapi_module = {
    "cli",                       /* name */
    "Command Line Interface",    /* pretty name */
    php_cli_startup,             /* startup */
    php_module_shutdown_wrapper, /* shutdown */
    // 请求初始化函数，Cli没有定义
    NULL,                        /* activate */
    // 请求收尾处理函数，Cli中：fflush(stdout)
    sapi_cli_deactivate,         /* deactivate */
    // 输出数据函数，Cli默认是到标准输出
    sapi_cli_ub_write,           /* unbuffered write */
    sapi_cli_flush,              /* flush */
    NULL,                        /* get uid */
    NULL,                        /* getenv */
    // 错误处理函数
    php_error,                   /* error handler */
    // 调用header()函数的处理handler，Cli下是个空函数
    sapi_cli_header_handler,     /* header handler */
    // 发送header时的函数
    sapi_cli_send_headers,       /* send headers handler */
    sapi_cli_send_header,        /* send header handler */
    // 获取POST数据的函数
    NULL,                        /* read POST data */
    // 获取cookie的函数，Cli下是个空函数
    sapi_cli_read_cookies,       /* read Cookies */
    // 向$_SERVER中注册变量的函数
    sapi_cli_register_variables, /* register server variables */
    sapi_cli_log_message,        /* Log message */
    NULL,                        /* Get request time */
    NULL,                        /* Child terminate */

    STANDARD_SAPI_MODULE_PROPERTIES
};

在完成参数的解析及sapi_module_struct的基本初始化后，接下来进入module startup阶段。

if (sapi_module->startup(sapi_module) == FAILURE) {
    exit_status = 1;
    goto out;
}

前面cli_sapi_module变量中定义的startup函数为php_cli_startup()，这个函数非常简单，直接调用了php_module_startup()，此函数的处理第1章已经介绍过，不再赘述。

static int php_cli_startup(sapi_module_struct *sapi_module)
{
    if (php_module_startup(sapi_module, NULL, 0) == FAILURE) {
        return FAILURE;
    }
    return SUCCESS;
}

在module startup阶段处理完成后，接下来进入请求初始化阶段：

// zend_first_try { ... } zend_end_try();是PHP内核用于错误处理的特殊结构
// zend_first_try和zend_end_try是C语言中的宏
// 此用法类似try catch，但专门适用于PHP的Zend引擎
zend_first_try {
    if (sapi_module == &cli_sapi_module) {
        exit_status = do_cli(argc, argv);
    } else {
        // 内置Web服务器的处理，下一节再单独介绍
        exit_status = do_cli_server(argc, argv);
    }
} zend_end_try();

do_cli()将完成请求的处理，此函数一开始对使用到的命令行参数进行解析，如果是一些查询系统信息之类的请求（如-v打印版本号、-m打印已安装的PHP模块（即扩展）、-i打印PHP的详细配置信息），则不需要经历PHP请求的生命周期，这里会单独处理，下面看一下执行PHP脚本请求时的处理：

zend_file_handle file_handle;
...
if (script_file) {
    //fopen请求的脚本文件
    if (cli_seek_file_begin(&file_handle, script_file, &lineno) != SUCCESS) {
        ...
    }
}
//输入类型为ZEND_HANDLE_FP，也就是FILE*
file_handle.type = ZEND_HANDLE_FP;

PHP脚本执行时的输入形式有很多种，比如文件路径（filepath）、文件句柄（FILE）、文件描述符（fd）等，zend_file_handle结构就是用来定义不同输入形式的，这样可以统一PHP执行函数的输入参数：

typedef struct _zend_file_handle {
    union {
        int          fd; //文件描述符
        FILE         *fp; //文件句柄
        zend_stream  stream; //zend封装的stream
    } handle;
    const char       *filename; //文件路径
    zend_string      *opened_path;
    //用于区分是哪种类型的输入形式：ZEND_HANDLE_FILENAME、ZEND_HANDLE_FD、
    //ZEND_HANDLE_FP、ZEND_HANDLE_STREAM、ZEND_HANDLE_MAPPED
    zend_stream_type type;
    zend_bool free_filename;
} zend_file_handle;

Cli中此处使用的是文件句柄，在Linux环境下也就是fopen()打开的一个文件，这样内核就可以直接读取PHP脚本代码了。定义好请求的输入结构后将进行请求初始化操作，即request startup阶段，然后开始PHP脚本的执行：

//request startup阶段
if (php_request_startup()==FAILURE) {
    *arg_excp = arg_free;
    fclose(file_handle.handle.fp);
    PUTS("Could not startup.\n");
    goto err;
}
...
switch (behavior) {
    case PHP_MODE_STANDARD:
        ...
        //执行
        php_execute_script(&file_handle);
        ...
        break;
    case ... //其他执行模式，比如php -r "php代码"，此处的php代码不需要<? ?>标签
}

完成脚本的处理后进入request shutdown阶段：

//do_cli:
out:
    if (request_started) {
        php_request_shutdown((void *) 0);
    }

do_cli()完成后回到main()函数中，进入module shutdown阶段，最后进程退出，这就是Cli下执行一个脚本的生命周期：

//main:
out:
    if (module_started) {
        php_module_shutdown();
    }
    if (sapi_started) {
        sapi_shutdown();
    }

2.1.2 内置Web服务器

从PHP5.4.0起，Cli SAPI提供了一个内置的Web服务器，这个内置的Web服务器主要用于本地开发使用，不可用于线上产品环境。URI请求会被发送到PHP所在的工作目录（Working Directory）进行处理，除非你使用了-t参数指定的目录。

如果请求未指定执行哪个PHP文件，则默认执行目录内的index.php或index.html。如果这两个文件都不存在，服务器会返回404错误。

当你在命令行启动这个Web Server时，如果指定了一个PHP文件，则这个文件会作为一个“路由”脚本，意味着每次请求都会先执行这个脚本。如果这个脚本返回FALSE，那么直接返回请求的文件（例如请求静态文件不做任何处理）。

实际上，这个内置的Web服务器是一个独立的SAPI，它有自己的sapi_module_struct结构，也就是说Cli定义了两个SAPI。Cli的这个功能很少使用，所以其具体实现不再展开。

2.2 Fpm

Fpm（FastCGI Process Manager）是PHP FastCGI运行模式的一个进程管理器，从它的定义可以看出，Fpm的核心功能是进程管理。

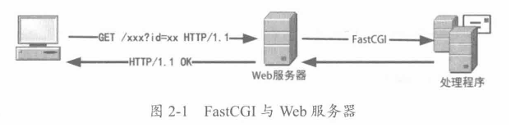

FastCGI是Web服务器（如Nginx、Apache）和处理程序之间的一种通信协议，它是与HTTP类似的一种应用层通信协议。

在网络应用场景下，PHP并没有像Golang那样实现HTTP网络库，而是实现了FastCGI协议，然后与Web服务器配合实现了HTTP的处理，Web服务器来处理HTTP请求，然后将解析的结果再通过FastCGI协议转发给处理程序，处理程序处理完成后将结果返回给Web服务器，Web服务器再返回给用户，如图2-1所示：
在这里插入图片描述
PHP实现了FastCGI协议的处理，但没有实现具体的网络处理，比较常用的网络处理模型有以下两种：
1.多进程模型：由一个主进程和多个子进程组成，主进程负责管理子进程，基本的网络事件由各个子进程处理，Nginx采用的就是这种模型。

2.多线程模型：与多进程类似，只是它是线程粒度，这种模型通常会由主线程监听、接收请求，然后交由子线程处理，memcached就是这种模式；但有的多线程模型也是采用多进程那种模式——主线程只负责管理子线程而不处理网络事件，各个子线程监听、接收、处理请求，memcached使用UDP协议时采用的是这种模式。

进程拥有独立的地址空间及资源，而线程没有，线程之间共享进程的地址空间及资源，所以在资源管理上多进程模型比较简单，而多线程模型则需要考虑不同线程之间的资源冲突，也就是线程安全。

2.2.1 基本实现

Fpm是一种多进程模型，它由一个master进程和多个worker进程组成。master进程启动时会创建一个socket，但是不会接收、处理请求，而是由fork出的worker子进程完成请求的接收及处理。

master进程的主要工作是管理worker进程，负责fork或杀掉worker进程，比如当请求比较多worker进程处理不过来时，master进程会尝试fork新的worker进程进行处理，而当空闲worker进程比较多时则会杀掉部分子进程，避免占用、浪费系统资源。

worker进程的主要工作是处理请求，每个worker进程会竞争地Accept请求，接收成功后解析FastCGI，然后执行相应的脚本，处理完成后关闭请求，继续等待新的连接，这就是一个worker进程的生命周期。从worker进程的生命周期可以看到：一个worker进程只能处理一个请求，只有将一个请求处理完后才会处理下一个请求。这与Nginx的事件模型有很大的区别，Nginx的子进程通过epoll管理套接字，如果一个请求数据还未发送完成则会处理下一个请求，即一个进程会同时连接多个请求，它是非阻塞的模型，只处理活跃的套接字。Fpm的这种处理模式大大简化了PHP的资源管理，使得在Fpm模式下不需要考虑并发导致的资源冲突。

master进程与worker进程之间不会直接进行通信，master通过共享内存获取worker进程的信息，比如worker进程当前状态、已处理请求数等，master进程通过发送信号的方式杀掉worker进程。

Fpm可以同时监听多个端口，每个端口对应一个worker pool，每个pool下对应多个worker进程，类似Nginx中server的概念，这些归属不同pool的worker进程仍由一个master管理。worker pool的结构为fpm_worker_pool_s，pool之间构成一个链表：

struct fpm_worker_pool_s {
    //指向下一个worker pool
    struct fpm_worker_pool_s *next;
    //php-fpm.conf配置：pm、max_children、start_servers...
    //pm参数用于设置子进程管理方式，可以是
    //1）static：固定数量子进程，数量由max_children选项指定，适用于服务器资源充足且请求量稳定的情况
    //2）dynamic：按需动态调整子进程数量，空闲进程数量由min_spare_servers和max_spare_servers
    //   选项指定，并且在启动服务时会创建start_servers个子进程，此模式下最大的子进程数量
    //   同样由max_children选项指定，适用于请求量波动性比较大的情况
    //3）ondemand：不保留空闲子进程，请求来时才创建子进程，适用于低流量服务器
    struct fpm_worker_pool_config_s *config;
    //监听的套接字
    int listening_socket;
    ...
    //当前pool的worker链表，每个worker对应一个fpm_child_s结构
    struct fpm_child_s *children;
    //当前pool的worker运行总数
    int running_children;
    int idle_spawn_rate;
    int warn_max_children;
    //记录worker的运行信息，比如空闲、忙碌worker数
    struct fpm_scoreboard_s *scoreboard;
    ...
}

在php-fpm.conf中通过[pool name]声明一个worker pool，每个pool各自配置监听的地址、进程管理方式、worker进程数等：
在这里插入图片描述

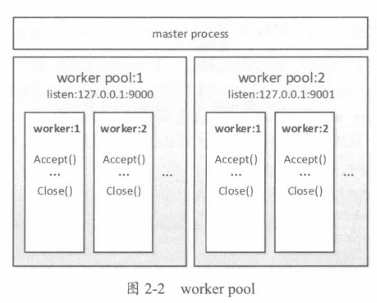

上图配置了两个worker pool，分别监听9000、9001端口，pool下的worker进程监听所属pool的端口，如图2-2所示：

2.2.2 Fpm的初始化

Fpm的main函数位于文件/sapi/fpm/fpm_main.c中。Fpm在启动后首先会进行SAPI的注册操作；接着会进入PHP生命周期的module startup阶段，在这个阶段会调用各个扩展定义的MINT钩子函数。然后会进行一系列的初始化操作，最后master、worker进程进入不同的处理环节。

int main(int argc, char *argv[])
{
    ...
    //注册SAPI：将全局变量sapi_module设置为cgi_sapi_module
    sapi_startup(&cgi_sapi_module);
    ...
    //执行php_module_startup()
    if (cgi_sapi_module.startup(&cgi_sapi_module) == FAILURE) {
        return FPM_EXIT_SOFTWARE;
    }
    ...
    //初始化
    if (0 > fpm_init(...)){
        ...
    }
    ...
    fpm_is_running = 1;
    //后面都是worker进程的操作，master进程不会走到下面
    fcgi_fd = fpm_run(&max_requests);
    parent = 0;
    ...
}

fpm_init()方法中将完成以下几个关键操作：
1.fpm_conf_init_main()

解析php-fpm.conf配置文件，为每个worker pool分配一个fpm_worker_pool_s结构，各worker pool的配置在解析后保存到fpm_worker_pool_s->config中，下面是config中的几个常用配置：

struct fpm_worker_pool_config_s {
    char *name; //pool名称，即配置：[pool name]
    char *user; //Fpm的启动用户，配置：user
    char *group; //配置：group
    char *listen_address; //监听的地址，配置：listen
    ...
    int pm; //进程模型：static、dynamic、ondemand
    int pm_max_children; //最大worker进程数
    int pm_start_servers; //启动时初始化的worker数
    int pm_min_spare_servers; //最小空闲worker数，如果空闲worker数量低于此值，则会fork出更多worker
    int pm_max_spare_servers; //最大空闲worker数
    int pm_process_idle_timeout; //worker空闲时间
    int pm_max_requests; //worker处理的最多请求数，超过这个值worker将被kill
    ...
}

2.fpm_scoreboard_init_main()

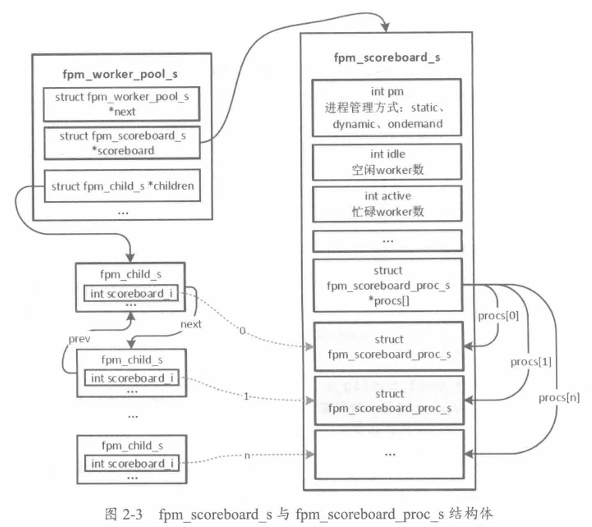

分配用于记录worker进程运行信息的结构，此结构分配在共享内存上，master正是通过这种方式获取worker的运行信息。会为每个worker pool分配一个fpm_scoreboard_s结构；会为pool下的每个worker进程分配一个fpm_scoreboard_proc_s结构，这些结构的地址保存在fpm_scoreboard_s->procs数组中，worker链表fpm_child_s中的节点结构里有一个scoreboard_i成员，该成员是该worker的运行信息在fpm_scoreboard_s->procs数组中所在位置的索引，各结构的对应关系如图2-3所示：
在这里插入图片描述
3.fpm_signals_init_main()

这一步会通过socketpair()创建一个管道，这个管道并不是用于master和worker进程通信的，它只在master进程中使用，具体用途稍后介绍。同时，设置master的信号处理函数为sig_handler()，当master收到SIGTERM、SIGINT、SIGUSR1、SIGUSR2、SIGCHLD、SIGQUIT信号时将调用sig_handler()进行处理，在此函数中会把收到的信号写入在fpm_signals_init_main()中创建的管道。

static int sp[2];

int fpm_signals_init_main()
{
    struct sigaction act;
    //创建一个全双工管道
    if (0 > socketpair(AF_UNIX, SOCK_STREAM, 0, sp)) {
        return -1;
    }
    //注册信号处理handler
    act.sa_handler = sig_handler;
    sigfillset(&act.sa_mask);
    if (0 > sigaction(SIGTERM, &act, 0) ||
        0 > sigaction(SIGINT, &act, 0) ||
        0 > sigaction(SIGUSR1, &act, 0) ||
        0 > sigaction(SIGUSR2, &act, 0) ||
        0 > sigaction(SIGCHLD, &act, 0) ||
        0 > sigaction(SIGQUIT, &act, 0)) {
        return -1;
    }
    return 0;
}

static void sig_handler(int signo)
{
    static const char sig_chars[NSIG + 1] = {
        [SIGTERM] = 'T',
        [SIGINT] = 'I',
        [SIGUSR1] = '1',
        [SIGUSR2] = '2',
        [SIGQUIT] = 'Q',
        [SIGCHLD] = 'C',
    };
    char s;
    ...
    s = sig_chars[signo];
    //将信号通知写入管道sp[1]端
    write(sp[1], &s, sizeof(s));
    ...
}

4.fpm_sockets_init_main()

创建每个worker pool的socket套接字，启动后worker将监听此socket来接收请求。

5.fpm_event_init_main()

启动master的事件管理，Fpm实现了一个事件管理器用于管理IO、定时事件，其中IO事件根据不同平台选择kqueue、epoll、poll、select等管理，定时事件就是定时器，一定时间后触发某个事件。

fpm_init()中主要的处理就是上面介绍的几个init过程，完成这些初始化操作后就是最关键的fpm_run()操作了，此环节将fork子进程，启动进程管理器，执行后master进程将不会返回main()函数，之后各worker进程会返回，也就是说main()函数中调用fpm_run()之后的操作均是worker进程的。

int fpm_run(int *max_requests)
{
    struct fpm_worker_pool_s *wp;
    //遍历worker pool
    for (wp = fpm_worker_all_pools; wp; wp = wp->next) {
        //调用fpm_children_make() fork子进程
        is_parent = fpm_children_create_initial(wp);
        if (!is_parent) {
            //fork出的worker进程
            goto run_child;
        }
    }
    //master进程将进入event循环，不再往下走
    fpm_event_loop(0);

run_child: //只有worker进程会到这里
    *max_requests = fpm_globals.max_requests;
    return fpm_globals.listening_socket; //返回监听的套接字
}

由此fpm_run()的处理来看，在fork出worker进程后，子进程将返回main()中，而master进程进入fpm_event_loop()，这是一个事件循环。

2.2.3 worker——请求处理

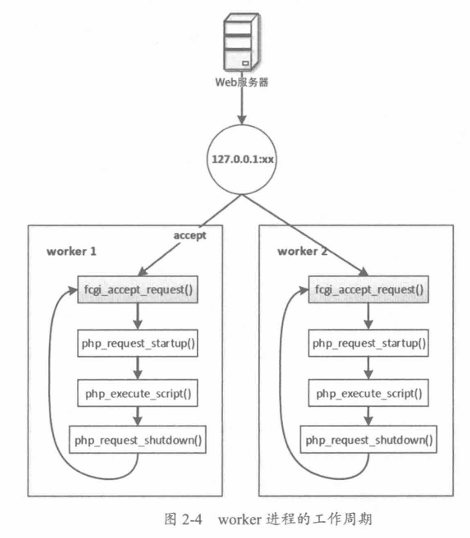

worker进程返回main()函数后将继续向下执行，此后的流程就是worker进程不断Accept请求，有请求到达后将读取并解析FastCGI协议的数据，解析完成后开始执行PHP脚本，执行完成后关闭请求，继续监听等待新的请求到达。关于FastCGI协议的解析不是本书的重点，这里不再介绍。各worker处理请求的周期如图2-4所示：
在这里插入图片描述
上图中：
1.等待请求：worker进程阻塞在fcgi_accept_request()中等待请求。

2.解析请求：fastcgi请求到达后被worker接收，然后开始接收并解析请求数据，直到request数据完全到达。

3.请求初始化：执行php_request_startup()，此阶段会调用每个扩展的PHP_RINIT_FNCTION()。

4.执行PHP脚本：由php_execute_script()完成PHP脚本的编译、执行工作。

5.关闭请求：请求完成后执行php_request_shutdown()，此阶段会调用每个扩展的PHP_RSHUTDOWN_FUNCTION()，然后进入步骤1等待下一个请求。

具体的处理如下：

int main(int argc, char *argv[])
{
   ...
   //worker在调用后返回监听的socket fd
   fcgi_fd = fpm_run(&max_requests);
   parent = 0;
   //初始化fastcgi请求
   request = fpm_init_request(fcgi_fd);
   //worker进程将阻塞在这，等待请求
   while (EXPECTED(fcgi_accept_request(request) >= 0) {
       SG(server_context) = (void *)request;
       init_request_info();
       //请求开始
       if (UNEXPECTED(php_request_startup() == FAILURE)) {
           ...
       }
       ...
       fpm_request_executing();
       //编译、执行PHP脚本
       php_execute_script(&file_handle);
       ...
       //请求结束
       php_request_shutdown((void *)0);
       ...
   }
   ...
   //worker进程退出，进入module shutdown阶段
   php_module_shutdown();
   ...
}

worker进程的fpm_scoreboard_proc_s->request_stage被用于记录worker当前所处的阶段，master进程也是通过这个值来获取worker的状态，一次请求过程中这个值将先后被设置为以下值：
1.FPM_REQUEST_ACCEPTING：等待请求阶段；

2.FPM_REQUEST_READING_HEADERS：读取fastcgi请求header阶段。

3.FPM_REQUEST_INFO：获取请求信息阶段，此阶段会将请求的method、query string、request uri等信息保存到各worker进程的fpm_scoreboard_proc_s结构中，此操作需要加锁，因为master进程也会操作此结构。

4.FPM_REQUEST_EXECUTING：执行PHP脚本阶段。

5.FPM_REQUEST_END：没有使用。

6.FPM_REQUEST_FINISHED：请求处理完成。

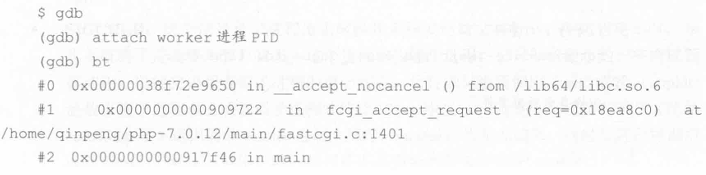

通过gdb可以清楚地追踪到一个请求的完整处理流程，为了方便找到处理的worker进程，可以将worker数设置为1，attach接管worker进程后通过bt（打印进程当前的调用栈）可以看到，worker进程阻塞在fcgi_accept_request()上：
在这里插入图片描述
2.2.4 master——进程管理

master在调用fpm_run()后不再返回，而是进入一个事件循环中，此后master将始终围绕着几个事件进行处理。我们首先介绍一下Fpm三种不同的进程管理方式，具体要使用哪种模式可以在conf配置中通过pm指定，例如：pm = dynamic：
1.静态模式（static）：这种方式比较简单，在启动时master根据pm.max_children配置fork出相应数量的worker进程，也就是worker进程数是固定不变的。

2.动态模式（dynamic）：这种模式比较常用，在Fpm启动时会根据pm.start_servers配置初始化一定数量的worker。运行期间如果master发现空闲worker数低于pm.min_spare_servers配置数（表示请求比较多，worker处理不过来了）则会fork worker进程，但总的worker数不能超过pm.max_children；如果master发现空闲worker数超过了pm.max_spare_servers（表示闲着的worker太多了）则会杀掉一些worker，避免占用过多资源，master通过这4个值来动态控制worker的数量。

3.按需模式（ondemand）：这种模式很像传统cgi，在启动时不分配worker进程，等来了请求后再fork子进程进行处理。总的worker数不超过pm.max_children，处理完成后worker进程不会立即退出，当空闲时间超过pm.process_idle_timeout后再退出。

master进程进入fpm_event_loop()事件循环，在这个方法中master将循环处理master注册的几个IO及定时器事件，当有事件触发时将回调具体的handler进行处理：

void fpm_event_loop(int err) {
    //注册IO、定时器事件，稍后再作说明
    ...
    //进入事件循环，master进程将阻塞在此
    while (1) {
        ...
        //等待IO事件
        ret = module->wait(fpm_event_queue_fd, timeout);
        ...
        //检查定时器事件
        ...
    }
}

以下是master注册的几个重要事件：
1.信号事件

前面已经介绍过，fpm_init()阶段时分配了一个sp管道，当master收到SIGTERM、SIGINT、SIGUSR1、SIGUSR2、SIGCHLD、SIGQUIT信号时会把对应的信号写到sp[1]管道中，然后master在fpm_event_loop()中注册了此管道可读的事件：

static struct fpm_event_s signal_fd_event;
// 设置监听的fd、事件触发类型、回调函数
fpm_event_set(&signal_fd_event, fpm_signals_get_fd(), FPM_EV_READ, &fpm_got_signal, NULL);
// 注册事件
fpm_event_add(&signal_fd_event, 0);

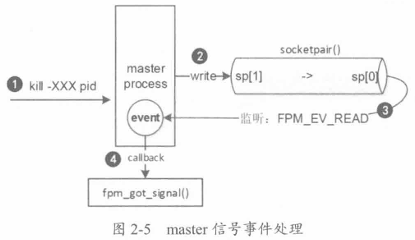

fpm_signals_get_fd()返回的是sp[0]，所以这里就是注册了一个sp[0]可读的事件，当sp[0]可读时将回调fpm_got_signal()进行处理。总体来看，当向master发送信号时，首先信号handler会把信号通知发送到sp[1]管道，然后出发sp[0]可读事件，回调fpm_got_signal()进行处理，数据流如图2-5所示：
在这里插入图片描述
fpm_got_signal()根据不同的信号进行相应的处理，不同信号值对应的处理逻辑如下：
（1）SIGNAL/SIGTERM/SIGQUIT：退出Fpm，在master收到退出信号后将向所有worker进程发送退出信号，通知worker退出，然后master退出。

（2）SIGUSR1：重新加载日志文件，生产环境中通常会根据时间对日志进行切割，切割后会生成一个新的日志文件，如果进程不重新加载文件，则无法继续写入日志（应该指的是还是往被切割的旧日志文件里写入，不会往新日志文件里写），这时就需要向master发送一个USR1信号，告诉master重新加载日志文件。

（3）SIGUSR2：重启Fpm，首先master会向所有worker进程发送退出信号，等全部worker成功退出后，master会调用execvp()重新启动一个新的Fpm，最后旧的master退出。

（4）SIGCHLD：这个信号是子进程退出时操作系统发送给父进程的，子进程退出时，操作系统将子进程置为僵尸状态，这个进程称为僵尸进程，它只保留最小的一些内核数据结构，以便父进程查询子进程的退出状态，只有当父进程调用wait()或waitpid()函数查询子进程退出状态后子进程才终止，Fpm中当worker进程因为异常原因（比如coredump了）退出而非master主动杀掉时，master将收到此信号（这句话有点问题，不管子进程怎么终止，父进程总会收到SIGCHLD信号），这时父进程将调用waitpid()保证worker退出，然后检查是不是需要重新fork新的worker。

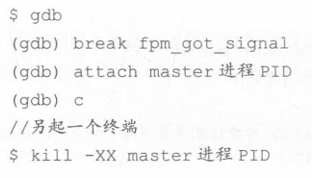

可通过gdb进行调试，通过attach命令接管master进程，然后向master发送不同的信号：
在这里插入图片描述
上图中，先使用break命令在fpm_got_signal函数处打上断点，然后attach master进程，然后c命令从断点处继续执行。

2.进程检查定时器

fpm_event_loop()中调用fpm_pctl_perform_idle_server_maintenance_heartbeat()注册了一个定时器：

// fpm_event_loop:
if (!err) { // err传的是0：fpm_event_loop(0)
    fpm_pctl_perform_idle_server_maintenance_heartbeat(NULL, 0, NULL);
    // log
}

这个定时器是用来定期检查worker进程数的，master通过这个定时器每隔一定时间检查worker的数量，根据不同策略（static/dynamic/ondemand）的配置决定是否需要fork或kill进程。

void fpm_pctl_perform_idle_server_maintenance_heartbeat(struct fpm_event_s *ev,
  short which, void *arg) {
    static struct fpm_event_s heartbeat;
    struct timeval now;
    // 定时器触发时回调的逻辑
    ...
    // 此后的逻辑只在注册时执行一次，以后不会再到达这里
    // 设置定时器，回调函数也是本函数
    fpm_event_set_timer(&heartbeat, FPM_EV_PERSIST,
      &fpm_pctl_perform_idle_server_maintenance_heartbeat, NULL);
    // 注册定时器，第二个参数是每隔多少ms触发
    fpm_event_add(&heartbeat, FPM_IDLE_SERVER_MAINTENANCE_HEARTBEAT);
}

从代码可以看出，这里注册了一个定时器，其回调函数是fpm_pctl_perform_idle_server_maintenance_heartbeat()，也就是自己，触发间隔为FPM_IDLE_SERVER_MAINTENANCE_HEARTBEAT（即1000ms）。定时器触发时的逻辑如下所示：

// fpm_pctl_perform_idle_server_maintenance_heartbeat:
if (which == FPM_EV_TIMEOUT) { // 确认是一个定时事件
    fpm_clock_get(&now);
    // fpm_pctl_can_spawn_children()检查master当前状态是否正常，比如master收到了退出信号
    // 这时候就不需要再进行fork、kill操作了
    if (fpm_pctl_can_spawn_children()) {
        // 具体的worker检查逻辑
        fpm_pctl_perform_idle_server_maintenance(&now);
        ...
    }
    return;
}

static静态模式不会动态地管理worker进程，所以fpm_pctl_perform_idle_server_maintenance()主要是针对dynamic、ondemand两种模式的。检查的过程就是遍历所有worker pool，根据不同的策略配置进行不同的处理，具体的worker控制策略前面介绍过了，这里是其具体实现。

检查每个worker pool时，首先根据此pool下所有worker的状态计算出处于空闲、忙碌状态的worker数，这是通过每个worker进程的fpm_scoreboard_proc_s->request_state状态判断的：

// fpm_pctl_perform_idle_server_maintenance
struct fpm_child_s *last_idle_child = NULL; // 空闲时间最久的worker
int idle = 0; // 空闲worker数
int active = 0; // 忙碌worker数

for (child = wp->children; child; child = child->next) {
    // 根据worker进程的fpm_scoreboard_proc_s->request_stage判断
    if (fpm_request_is_idle(child)) {
        // 找空闲时间最久的worker
        ...
        idle++
    } else {
        active++;
    }
}

接着根据不同的pm模式分别处理，如果是按需模式（ondemand），则会判断空闲时间最久的那个worker的空闲时间是否达到pm.process_idle_timeout阈值，到了则kill掉该worker：

// fpm_pctl_perform_idle_server_maintenance
if (wp->config->pm == PM_STYLE_ONDEMAND) {
    if (!last_idle_child) continue;
    ...
    if (last.tv_sec < now.tv_sec - wp->config->pm_process_idle_timeout) {
        // 如果空闲时间最长的worker空闲时间超过了process_idle_timeout，则杀掉该worker
        last_idle_child->idle_kill = 1;
        fpm_pctl_kill(last_idle_child->pid, FPM_PCTL_QUIT);
    }
    continue;
}

从处理过程可以看到，ondemand模式下每次只kill空闲时间最久的那个worker，如果有多个worker都达到了pm.process_idle_timeout的阈值，则需要等到下一个周期进行处理。

如果是动态模式（dynamic），首先检查空闲worker数是否超过了pm.max_spare_servers配置的数量，若超了则杀掉空闲时间最久的那个，同样，这里每个周期只会kill一个worker；接着检查空闲worker数是否低于pm.min_spare_servers，如果低于则需要fork更多的worker进行补充，但总的worker数不能超过pm.max_children。在fork过程中会通过idle_spawn_rate这个值控制频率，默认一个周期内只会fork一个进程，但如果发现几个周期一直在fork，则说明worker数远远不足，这时就会把fork数翻一倍，上限是32：

// fpm_pctl_perform_idle_server_maintenance
if (wp->config->pm != PM_STYLE_DYNAMIC) continue;
if (idle > wp->config->pm_max_spare_servers && last_idle_child) {
    // 空闲worker太多了，杀掉
    last_idle_child->idle_kill = 1;
    fpm_pctl_kill(last_idle_child->pid, FPM_PCTL_QUIT);
    wp->idle_spawn_rate = 1;
    continue;
}
if (idle < wp->config->pm_min_spare_servers) {
    // 空闲worker太少了，如果总worker数未达到max数则fork
    if (wp->running_children >= wp->config->pm_max_children) {
        // worker总数已达上限
        continue;
    }
    // 确定要fork多少个worker
    children_to_fork = MIN(wp->idle_spawn_rate, wp->config->pm_min_spare_servers - idle);
    // 确保不超过worker上限
    children_to_fork = MIN(children_to_fork,
      wp->config->pm_max_children - wp->running_children);
    // fork
    fpm_children_make(wp, 1, children_to_fork, 1);
    // 将idle_spawn_rate翻一倍，这样下个周期内一次fork数就会翻倍，如果下个周期内空闲worker数达到
    // min_spare_servers则会把这个值重置为1
    if (wp->idle_spawn_rate < FPM_MAX_SPAWN_RATE) {
        wp->idle_spawn_rate *= 2;
    }
    continue;
}
wp->idle_spawn_rate = 1;

3.执行超时检查定时器

php-fpm.conf中有一个request_terminate_timeout配置项，如果worker处理一个请求的总时长超过了这个值，那么master会向此worker进程发送kill -TERM信号杀掉worker进程，此配置单位为秒，默认值为0，表示关闭此机制。

这个功能也是通过定时器实现的，master每隔一定时间检查所有处理中的worker，如果发现其处理时间达到阈值则杀掉这个worker。另外，Fpm记录的slow log也是通过这个定时器完成的。

// fpm_event_loop
if (fpm_globals.heartbeat > 0) {
    fpm_pctl_heartbeat(NULL, 0, NULL);
}

fpm_pctl_heartbeat()中定义了一个定时器，每隔fpm_globals.heartbeat毫秒触发一次，这个时间是根据pm_request_terminate_timeout计算得到的，回调函数也是自己：

// fpm_conf_process_all_pools
// 设定触发周期
fpm_globals.heartbeat = fpm_globals.heartbeat ?
  MIN(fpm_globals.heartbeat, wp->config->request_terminate_timeout * 1000) / 3) :
  (wp->config->request_terminate_timeout * 1000) / 3;

// 注册定时器（定时器回调handler）
void fpm_pctl_heartbeat(struct fpm_event_s *ev, short which, void *arg) {
    static struct fpm_event_s heartbeat;
    struct timeval now;

    if (which == FPM_EV_TIMEOUT) {
        // 这个函数也是回调函数，回调时将走到这个分支
        fpm_clock_get(&now);
        fpm_pctl_check_request_timeout(&now);
        return;
    }
    // 下面的逻辑只在注册时执行一次
    // 注册定时器，回调函数是自己，每隔fpm_globals.heartbeat触发一次
    fpm_event_set_timer(&heartbeat, FPM_EV_PERSIST, &fpm_pctl_heartbeat, NULL);
    fpm_event_add(&heartbeat, fpm_globals.heartbeat);
}

定时器触发时将调用fpm_pctl_check_request_timeout()进行处理，处理逻辑也比较简单，遍历worker pool，然后逐个判断worker处理中的请求是否超时，此判断根据请求处理开始时间fpm_scoreboard_proc_s->accepted完成，如果超时则kill：

// fpm_pctl_check_request_timeout
// 每个worker pool
int terminate_timeout = wp->config->request_terminate_timeout;
int slowlog_timeout = wp->config->request_slowlog_timeout;
struct fpm_child_s *child;

if (terminate_timeout || slowlog_timeout) {
    // 遍历当前worker pool下的所有worker
    for (child = wp->children; child; child = child->next) {
        // 检查当前worker处理的请求是否超时
        fpm_request_check_timed_out(child, now, terminate_timeout, slowlog_timeout);
    }
}

以上就是master进程主要的处理，除了介绍的这些事件，还有一个IO事件没有提到，这个事件只在ondemand模式下使用。因为ondemand模式下Fpm启动时不会预创建worker，有请求时才会生成子进程，所以有请求到达时需要通知master进程进行fork。这个事件是在fpm_children_create_initial()时注册的，事件处理函数为fpm_pctl_on_socket_accept()，具体逻辑不再展开，比较好理解。

2.3 Embed

前面介绍的Cli、Fpm都是完整的应用程序，它们有定义自己的main函数，其应用场景是固定的，另外两个没有介绍的SAPI（litespeed、apache2handler）是配合其他应用使用的。如果我们在自己的第三方程序中也想使用PHP，比如开发一个路由器，其中想嵌入PHP实现的Web配置的功能，难道要重新开发一个SAPI，然后提供给第三方应用使用？PHP提供了一个用于这类应用场景下的SAPI，那就是Embed，它在编译后就是普通的库文件（可以选择编译为静态库、共享库），我们可以在其他C/C++应用中调用PHP提供的API，甚至可以提供给其他语言使用。

2.3.1 实现

Embed的实现的逻辑非常简单，只是把PHP生命周期的几个处理函数进行了封装，它对外提供了两个API。

1.php_embed_init()

这个接口主要进行PHP框架的初始化操作，比如启动TSRM（Thread Safety Resource Management，线程安全资源管理）、初始化SAPI、初始化信号处理，还完成了php_module_startup()、php_request_startup()操作。

// EMBED_SAPI_API是一个宏，用来定义如何导出PHP嵌入式中的符号，使其在不同平台、编译器环境下都能被外部访问
EMBED_SAPI_API int php_embed_init(int argc, char **argv) {
// ZTS宏代表Zend Thread Safety，用来控制是否开启线程安全模式
#ifdef ZTS
    // 启动SAPI
    tsrm_startup(1, 1, 0, NULL);
    (void)ts_resource(0);
    ZEND_TSRMLS_CACHE_UPDATE();
#endif
    // 初始化SAPI
    sapi_startup(&php_embed_module);
    ...
    // 进入module startup阶段
    if (php_embed_module.startup(&php_embed_module) == FAILURE) {
        return FAILURE;
    }
    ...
    // 请求request startup阶段
    if (php_request_startup() == FAILURE) {
        return FAILURE;
    }
    ...
}

在第三方应用中嵌入PHP时首先要调用这个接口，然后就可以使用PHP/Zend提供的API完成PHP脚本的执行了。

2.php_embed_shutdown()

此接口与php_embed_init()对应，主要完成PHP框架的关闭收尾工作，包括request shutdown、module shutdown两个阶段的操作。

EMBED_SAPI_API void php_embed_shutdown(void) {
    // 关闭请求，request shutdown阶段
    php_request_shutdown((void *)0);
    // 关闭模块，module shuwdown阶段
    php_module_shutdown();
    sapi_shutdown();
#ifdef ZTS
    tsrm_shutdown();
#endif
    ...
}

2.3.2 使用

下例在C程序中嵌入了PHP，使用的是共享库，这个例子中C程序将调用PHP完成一个普通PHP脚本的执行。

// my_main.c
#include <php/sapi/embed/php_embed.h>

int main(int argc, char **argv) {
    zend_file_handle file_handle;
    // PHP框架初始化
    php_embed_init(argc, argv);
    file_handle.type = ZEND_HANDLE_FILENAME;
    file_handle.filename = "call.php";
    // execute php script
    php_execute_script(&file_handle);
    // 关闭PHP框架
    php_embed_shutdown();
    return 0;
}

// call.php
function my_func($a, $b) {
    return $a + $b;
}
echo my_func(100, 200);

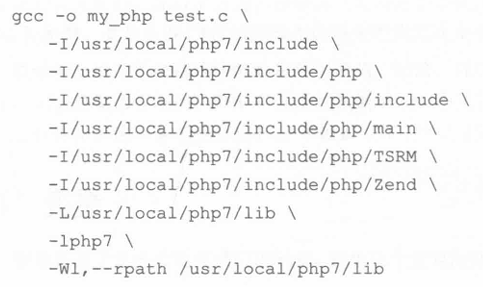

编译时需要使用-I指定PHP的头文件目录，包括PHP、Zend、SAPI、TSRM的；通过-l及-L指定共享库的目录及名称。另外，还需要通过–rpath指定程序在运行时查找共享库的位置。假如PHP安装路径为/usr/local/php7，则编译参数为：
在这里插入图片描述
编译后执行：

gcc编译参数-I、-L只是在编译时指定了库文件，与执行时无关，执行时会默认去/usr/lib目录下搜索.so，可通过环境变量LD_LIBRARY_PATH指定.so文件的搜索目录，也可以将搜索目录添加到/etc/ld.so.conf配置中。

处理以上方式，还可在编译时通过–rpath指定.so文件的运行时搜索目录，需要加到-Wl,后面，-Wl,后面的内容是传递给linker的option，如上面的-Wl,--rpath /usr/local/php7/lib，它的优先级在LD_LIBRARY_PATH、/etc/ld.so.conf之上。
