CubeIDE新建LED闪烁工程

本系列教程均基于正点原子 L475 潘多拉开发板为硬件平台。项目开源地址 github 地址

threadx 移植(一)-CubeIDE 新建 LED 闪烁工程

threadx 移植(二)-基于 CubeIDE 移植 threadx

threadx 移植(三)-添加串口打印功能

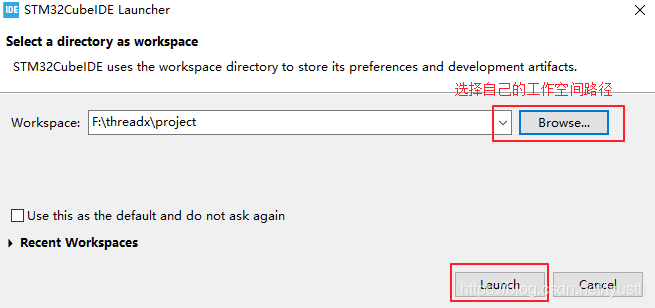

选择工作空间

在这里插入图片描述

基于 cubemx 新建工程

在这里插入图片描述

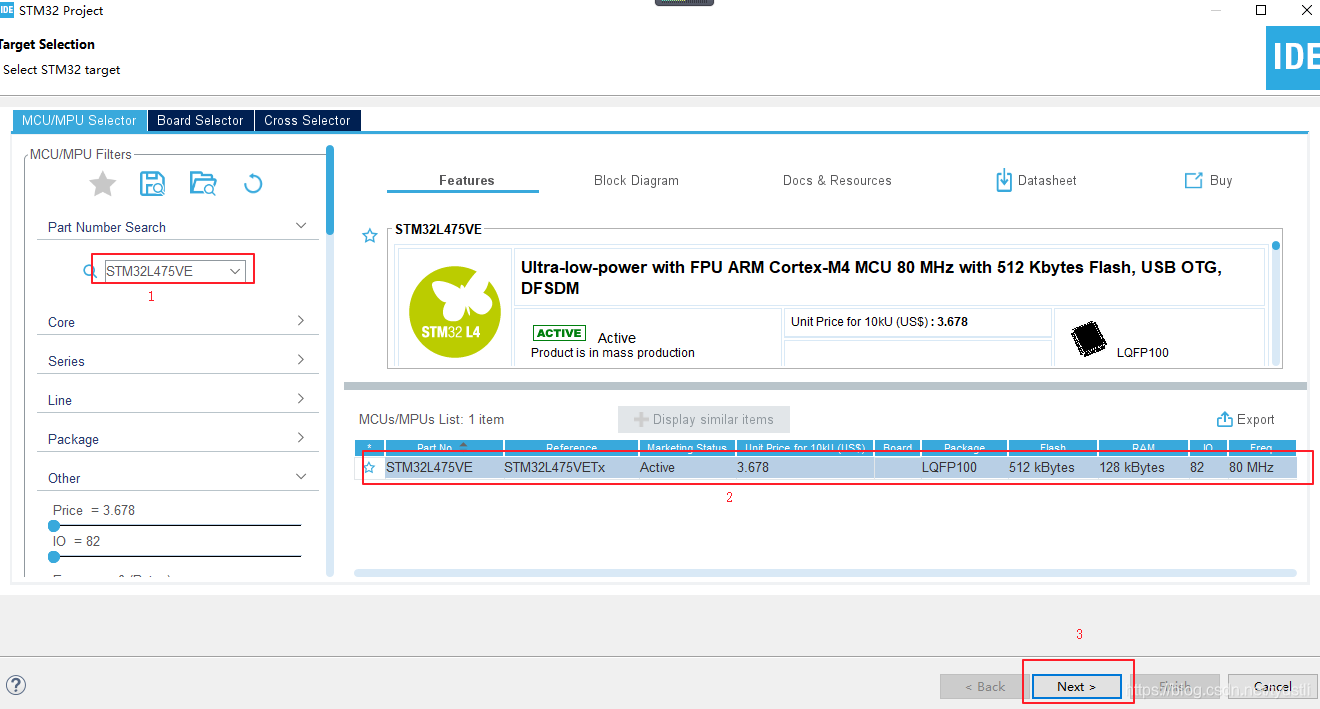

选择 CPU

在这里插入图片描述

工程名称配置

在这里插入图片描述

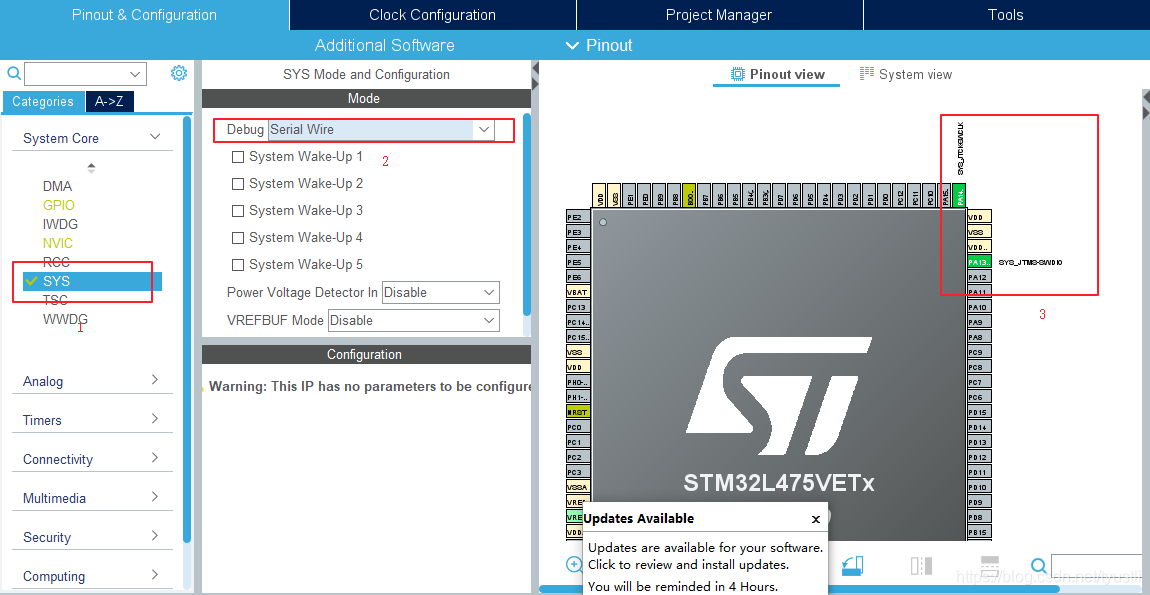

设置下载方式

在这里插入图片描述

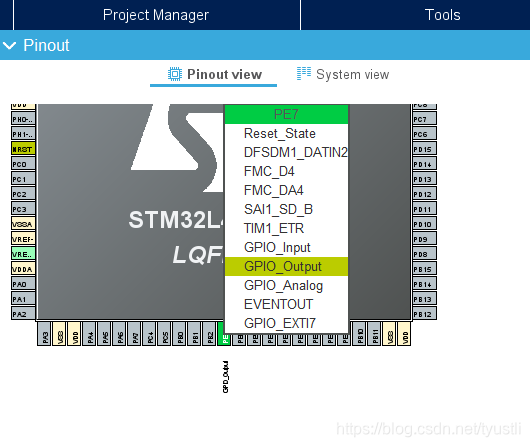

配置 LED 引脚

在这里插入图片描述

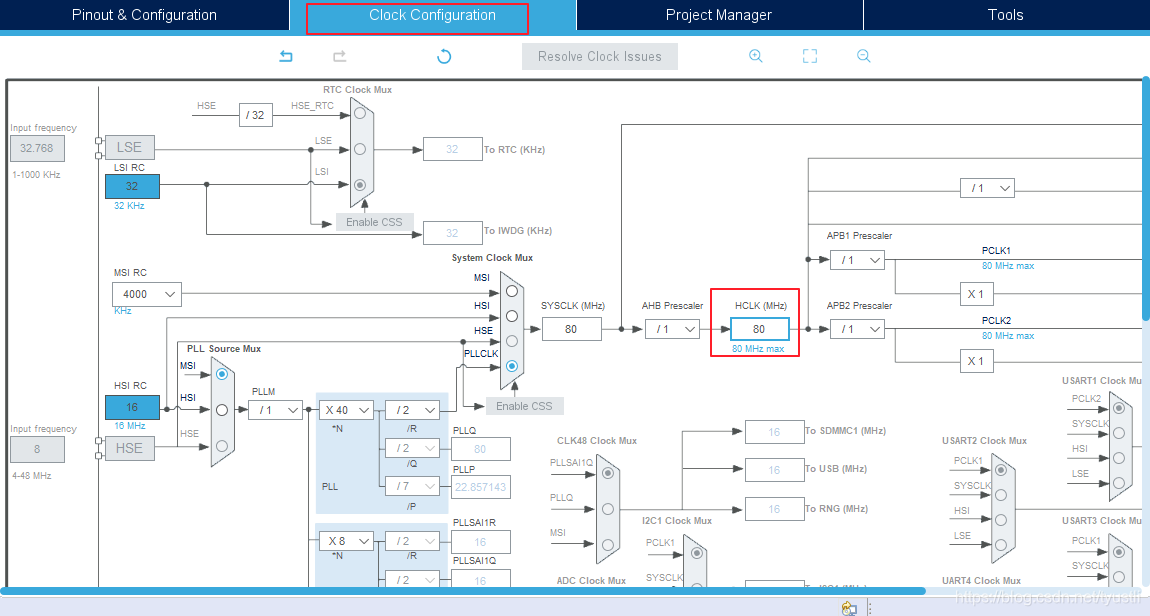

配置系统时钟

在这里插入图片描述

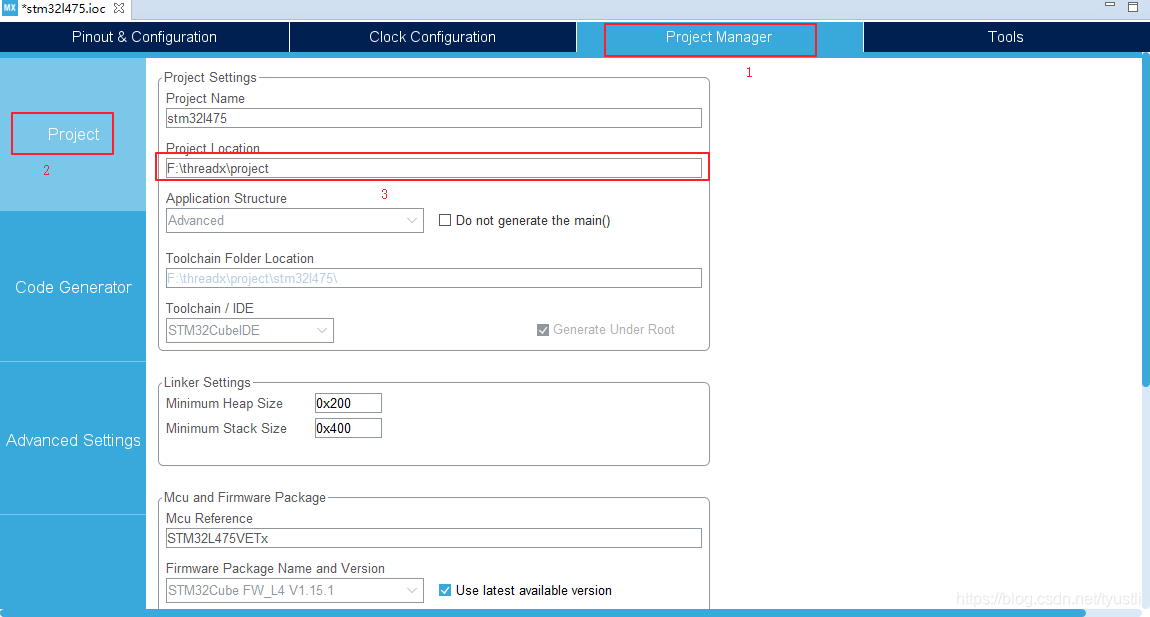

配置文件保存路径

在这里插入图片描述

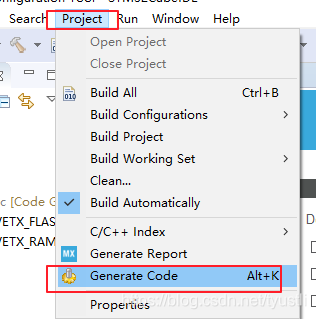

生成代码

在这里插入图片描述

LED 闪烁程序

在 main.c 文件的 main 函数的 while(1) 中添加 LED 闪烁代码

while (1)
{
    /* USER CODE END WHILE */
    HAL_GPIO_WritePin(GPIOE, GPIO_PIN_7, GPIO_PIN_RESET);
    HAL_Delay(1000);
    HAL_GPIO_WritePin(GPIOE, GPIO_PIN_7, GPIO_PIN_SET);
    HAL_Delay(1000);
    /* USER CODE BEGIN 3 */
}

编译下载

点击工具栏的 Debug main.c按钮开始调试，此时报错

Lanuching stm32l475 Debug has encountered a problem.
Error in final launch sequence:
Failed to start GEB server

并提示我们升级 ST-Link 固件

解决方法：

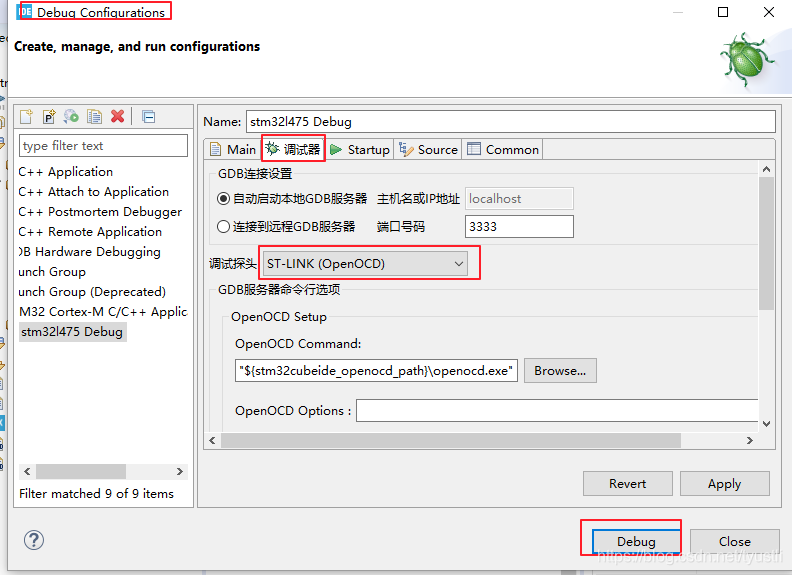

点击 Debug main.c工具栏的倒三角，选择 Debug Configuration，并将调试器选为 ST-Link(OpenOCD),如下图所示

在这里插入图片描述

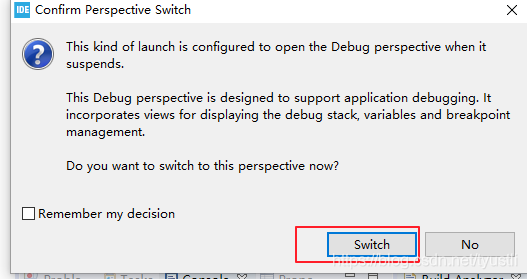

选择跳转窗口

在这里插入图片描述

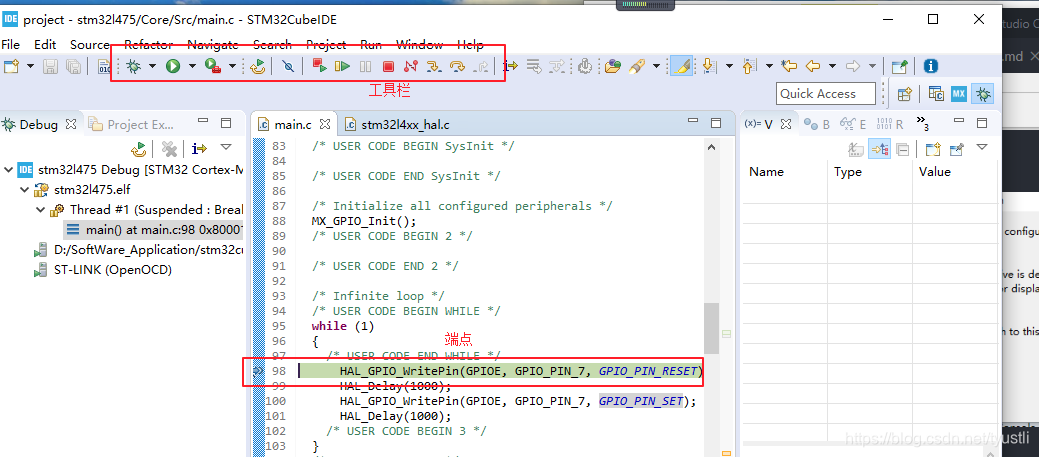

调试

调试界面如下所示

在这里插入图片描述

至此，基于 CubeIDE 的 LED 闪烁工程已经成功运行起来了，下一节就基于此工程移植 threadx
