图的基本概念和术语
图
:
G = (V,E) 即 Graph = (Vertex,Edge)
V:顶点(数据元素)的有穷非空
集合;
E:边的有穷
集合。

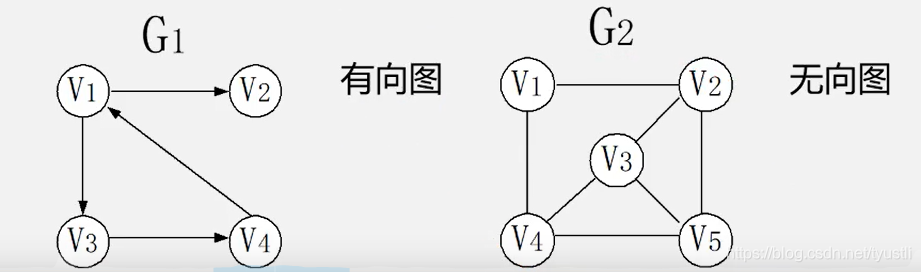

无向图
:每条边都是无方向的
有向图
:每条边都是有方向的
![](https://img-blog.csdnimg.cn/720d303af9914bb0802c662fd9a8eb46.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3R5dXN0bGk=,size_16,color_FFFFFF,t_70)

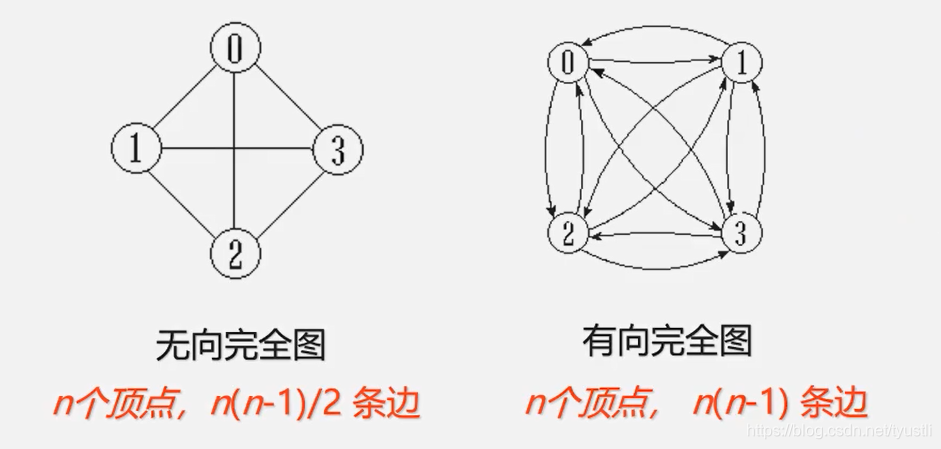

完全图
:任意两个点都有一条边相连
![](https://img-blog.csdnimg.cn/52f33c36f9404b178dc36c3b09058901.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3R5dXN0bGk=,size_16,color_FFFFFF,t_70)
稀疏图
:有很少边或弧的图(e<nlogn
)
稠密图
:有较多边或弧的图
网
:边/弧带权的图
邻接
:有边/弧相连的两个顶点之间的关系
存在(Vi,Vj)
,则称Vi
和Vj
互为邻接点
;
存在<Vi,Vj>
,则称Vi邻接到Vj
,Vj
邻接于Vi
。
关联(依附)
:边/弧与顶点之间的关系
存在 (Vi,Vj) / <Vi,Vj>
,则称该边/弧关联于Vi
和Vj
顶点的度
:与该顶点相关联的边的数目,记为 TD(v)
在有向图中,顶点的度等于该顶点的入度
与出度
之和
顶点 v的入度
是以 v 为终点的有向边的条数,记为 ID(v)
顶点 v的出度
是以 v 为始点的有向边的条数,记为 OD(v)
![](https://img-blog.csdnimg.cn/5a0344095813467884f8a0e7ca13e813.png)
上图的度为
顶点 | 度 |
---|---|
V0 | 2 |
V1 | 3 |
V2 | 3 |
V3 | 2 |
V4 | 2 |
![](https://img-blog.csdnimg.cn/463cde14917742dabd6dc05b9cf71c84.png)
上图的度,入度,出度及度为
顶点 | 人度 | 出度 | 度 |
---|---|---|---|
V0 | 1 | 2 | 3 |
V1 | 1 | 0 | 1 |
V2 | 1 | 1 | 2 |
V3 | 1 | 1 | 2 |
当有向图中仅一个顶点的入度为 0 ,其余顶点的入度均为 1 ,则此时该图是一棵树,而且是一棵有向树。
路径
:接续的边构成的顶点序列
路径长度
:路径上边或弧的数据/权值之和
回路(环)
:第一个顶点和最后一个顶点相同的路径

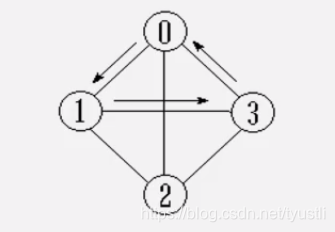

简单路径
:除路径起点和终点可以相同外,其余顶点均不相同的路径。
![](https://img-blog.csdnimg.cn/e1a257f33a734c778fc07ca43a474ca3.png)
![](https://img-blog.csdnimg.cn/a925975c77f6462084aeb9287d986449.png)
简单回路(简单环)
:除路劲起点和终点相同外,其余顶点均不相同的路径。
![](https://img-blog.csdnimg.cn/924e15b0e34845509a1bc17a968b1707.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3R5dXN0bGk=,size_16,color_FFFFFF,t_70)

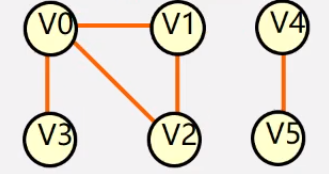

连通图(强连通图)
:在无(有)向图 G=(V,E) 中,若对任意两个顶点v、u 都存在从 v 到 u 的路径,则称 G 是连通图(强连通图)
![](https://img-blog.csdnimg.cn/2d093350294846dda837b284952d0e63.png)
![](https://img-blog.csdnimg.cn/18f5037e03784f888f6c6c9dc138aac9.png)
![](https://img-blog.csdnimg.cn/36c7805aa69f44e8838d9e707d71c32a.png)
![](https://img-blog.csdnimg.cn/9f72f9c38cb24eabb7320ee5d7912998.png)
权
:图中边或弧所具有的相关数称为权
。表明从一个顶点到另一个顶点的距离或耗费
网
:带权的图称为网
子图
:设有两个图 G = (V,E),G1 = (V1,E1),若V1 <= V ,E1 <= E,则称 G1 是 G 的子图

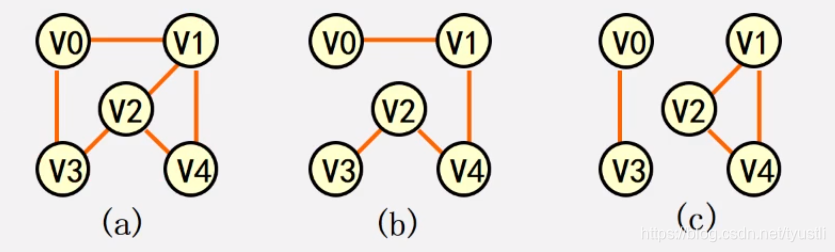

例如下面 b 和 c 是 a 的子图
![](https://img-blog.csdnimg.cn/2a5cbcd9a95348d4ad7404d4c59b60ff.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3R5dXN0bGk=,size_16,color_FFFFFF,t_70)

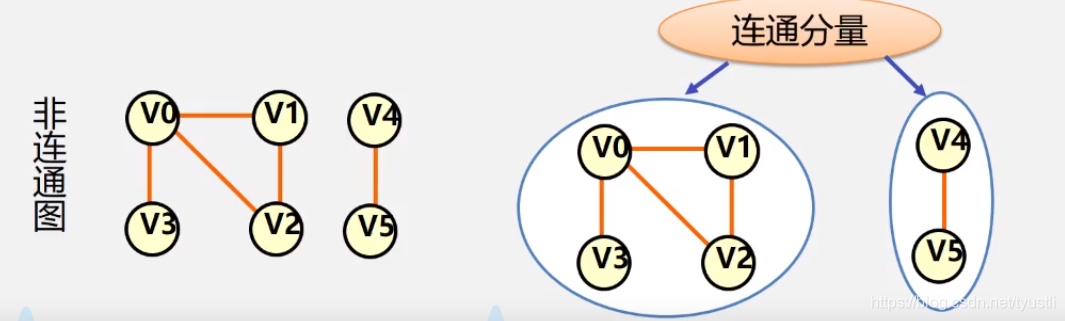

连通分量(强连通分量)
:
- 无向图G的
极大连通子图
称为G的连通分量
极大连通子图的意思是:该子图是G的连通子图,将G的任何不在该子图中的顶点加入,子图不再连通。
![](https://img-blog.csdnimg.cn/83c08310e2854f948aebc3de5cdeadea.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3R5dXN0bGk=,size_16,color_FFFFFF,t_70)

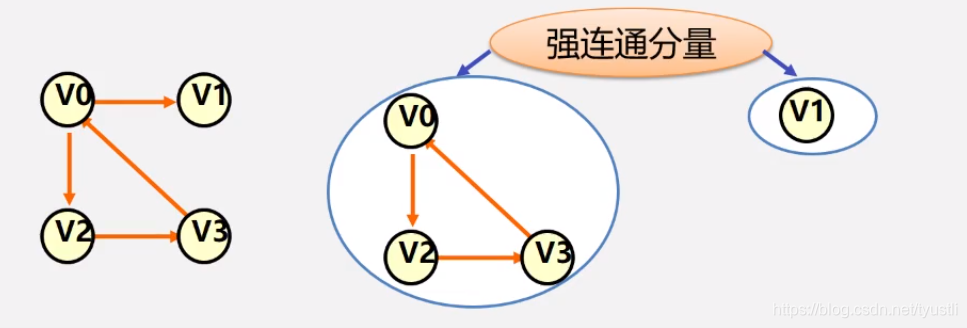

- 有向图G的
极大强连通子图
称为G的强连通分量
极大强连通子图的意思是:该子图是G的强连通子图,将D的任何不在该子图中的顶点加入,子图不再是强连通的。
![](https://img-blog.csdnimg.cn/94d259d0f75f4023bba5c5dc79a4472e.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3R5dXN0bGk=,size_16,color_FFFFFF,t_70)
极小连通子图
:该子图是G的连通子图,在该子图中删除任何一条边,子图不再连通

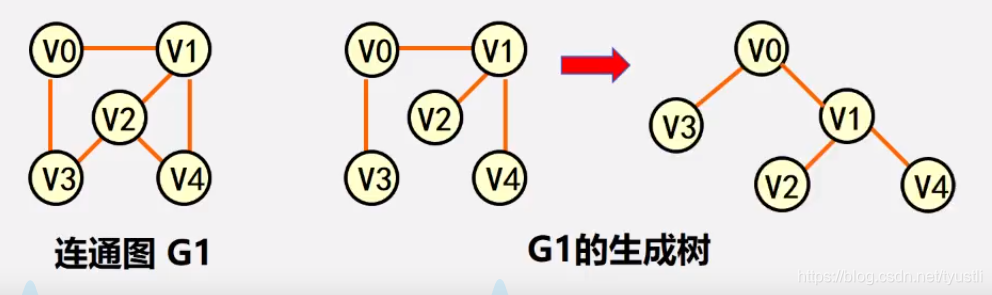

生成树
:包含无向图G所有顶点的极小连通子图
![](https://img-blog.csdnimg.cn/cbf079fda1fb4011b15847fcdedd2188.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3R5dXN0bGk=,size_16,color_FFFFFF,t_70)
生成森林
:对非连通图,由各个连通分量的生成树的集合
