STM32---PB3和PB4引脚

最新推荐文章于 2024-11-28 19:26:49 发布
最新推荐文章于 2024-11-28 19:26:49 发布
阅读量5.9k 收藏 7
点赞数 1
分类专栏： 嵌入式 文章标签： STM32 PB3、PB4 AFIO
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/tyustli/article/details/82984952
版权
本文详细介绍了STM32微控制器中GPIO端口的初始化配置过程，包括时钟使能、映射配置以及输出模式设置等关键步骤。通过具体代码示例展示了如何使用GPIO_InitTypeDef结构体来配置GPIOB的第3和第4引脚为推挽输出模式，并设置了10MHz的速度。
摘要由CSDN通过智能技术生成

GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);//打开AFIO时钟

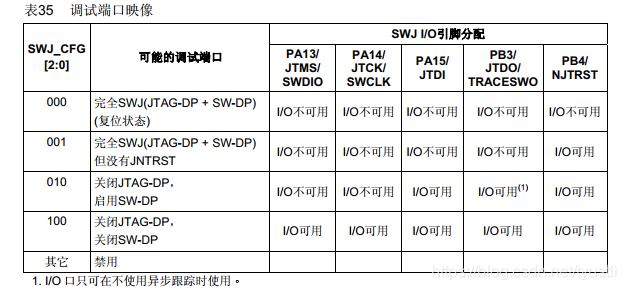

    GPIO_PinRemapConfig(GPIO_Remap_SWJ_Disable, ENABLE);   //Full SWJ Disabled (JTAG-DP + SW-DP)
   // 改变指定管脚的映射 GPIO_Remap_SWJ_Disable SWJ 完全禁用（JTAG-DP+SW-DP）

    GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable , ENABLE); //JTAG-DP Disabled and SW-DP Enabled
   // 改变指定管脚的映射 GPIO_Remap_SWJ_JTAGDisable ，JTAG-DP 禁用 + SW-DP 使能

    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_10MHz;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3  | GPIO_Pin_4;
    GPIO_Init(GPIOB, &GPIO_InitStructure);
    GPIO_SetBits(GPIOB,GPIO_Pin_3|GPIO_Pin_4);
