I2C 基本原理

概述

物理层

IIC协议层

空闲状态

起始信号（一般由主机产生）

停止信号（一般由主机产生）

 数据有效性

应答信号 ACK 与非应答信号 NACK

地址和数据方向

数据帧格式

示例一

示例二

示例三

I2C 基本原理

概述

        I2C/IIC 通信协议（Inter-Integrated Circuit）是由 PHILIPS 公司开发的，由于它引脚少，硬件实现简单，可扩展性强，不需要像 UART、CAN 等通讯协议的外部收发设备，现在多用于系统内多个 IC 间的通讯。

物理层

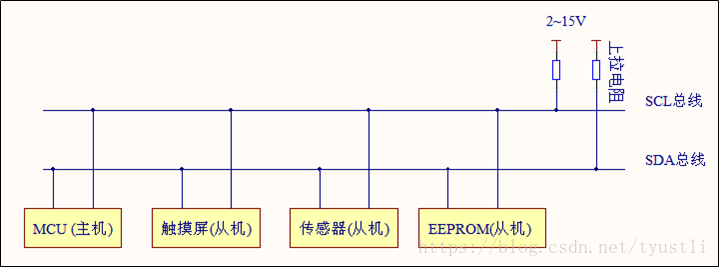

  • 它是一个支持多设备的总线。总线是指多个设备公用的信号线。在一个 IIC 通讯总线中，可连接多个 IIC 通讯设备，支持多个通讯主机和多个通讯从机。
  • 一个 IIC 总线只使用两条总线线路，一条双向串行数据线（SDA），一条串行时钟线（SCL）。数据线用来表示数据，时钟线用来数据收发同步。
  • 每个连接
