三菱A系列老PLC的数据采集，MES系统采集，工业智能数据采集底层硬件方案

三菱老款A系列PLC，采用的是DB25接口，该接口目前已被淘汰，目前主流采用DB9针口，进行串行数据通讯；本文介绍一种DB25针转换成以太网网口的可行方案；

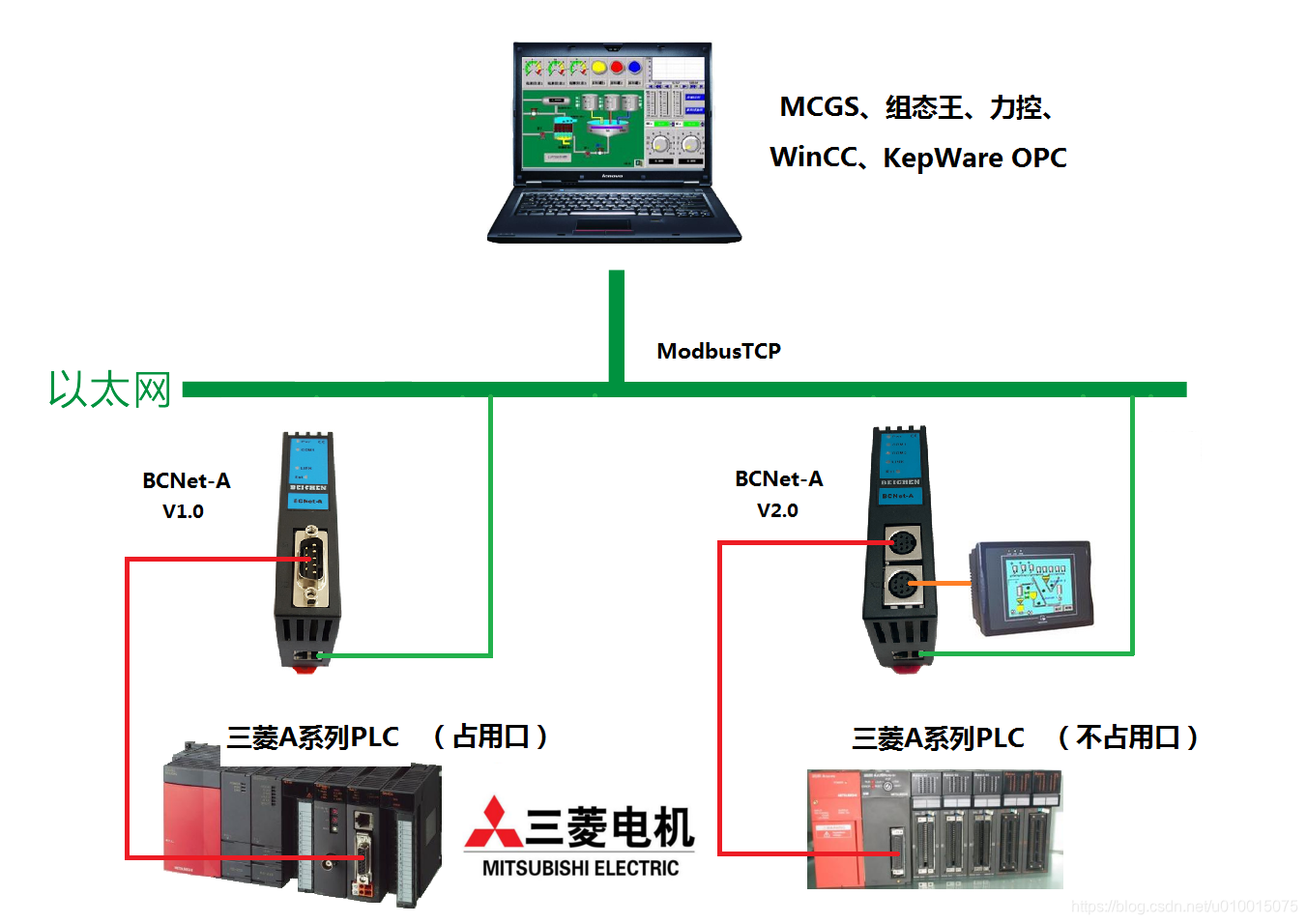

通过BCNet-A以太网通讯处理器，满足日益增多的工厂设备信息化需求（设备网络监控和生产管理），用于三菱A系列PLC的以太网数据采集，非常方便构建生产管理系统，该方案具备经济性效益；通过ModbusTCP直接采集三菱A系列PLC的数据点位；

通过模块集成的2个MD8圆口，配有两根25针到圆口的通讯线，联网时不占用PLC的25针口，支持同时连触摸屏。

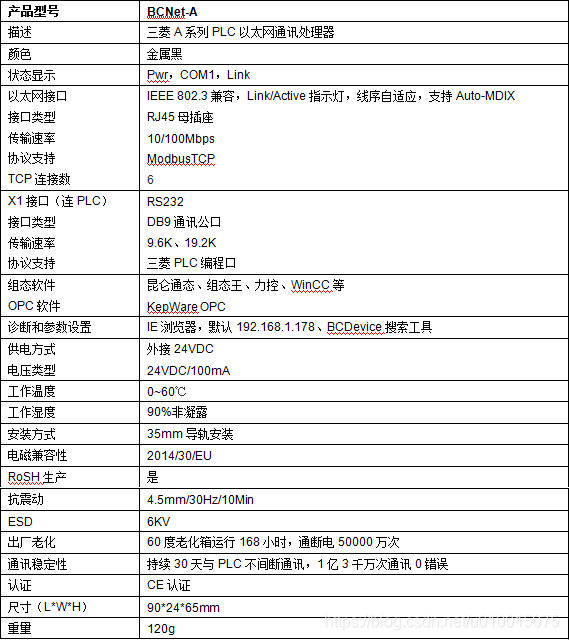

方案特性：

1、安装在35mm的导轨上，COM1口直接连接至PLC编程通讯口。BCNet-A需要外接24VDC电源。

2、集成WEB服务器，通过网页可设置设备参数和运行诊断，并设置登录保护密码，防止篡改配置数据。

3、对三菱PLC编程口通讯参数自适应，无需额外设置。

4、集成ModbusTCP服务器，支持FC1、FC2、FC3、FC5、FC6、FC16，Modbus数据区自动映射至三菱PLC的数据区。

5、采用ModbusTCP方式，可实现高级语言（如VB、VC、C#等）编程，实现与三菱PLC的数据通讯，方便开发生产管理系统。

6、支持OPC通道的SCADA（上位组态软件）以OPC方式与三菱PLC通讯。

7、最多支持6台PC同时采集PLC数据。

8、支持用户侧通过以太网实现固件更新，免费提供集成更多功能的固件，一次购买硬件，永久升级。

应用：
1、 上位SCADA以太网监控（组态王、MCGS、力控、WinCC、KepWare OPC）、设备联网。
2、 支持上位软件如组态王、MCGS、力控、WinCC、KepWare OPC以ModbusTCP方式进行数据采集。以ModScan32测试为例。

（1） 运行ModScan32软件。

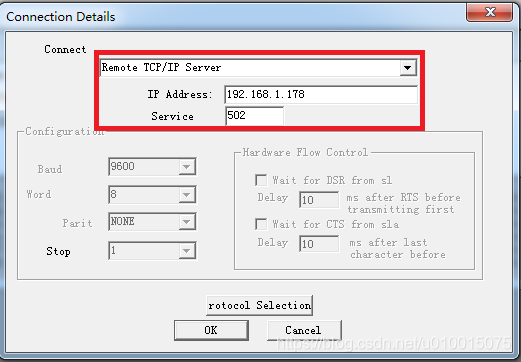

（2）选择菜单Connection/Connect，选择Remote TCP/IP Server，输入BCNet-A的IP地址，Service端口为502；点击【OK】按钮，如图所示。 ‘’

（3）在子窗口“ModSca1”中设置Device ID为PLC的站地址（如1），功能号选择03:HOLDING REGISTER，Address = 20001，Length = 100。

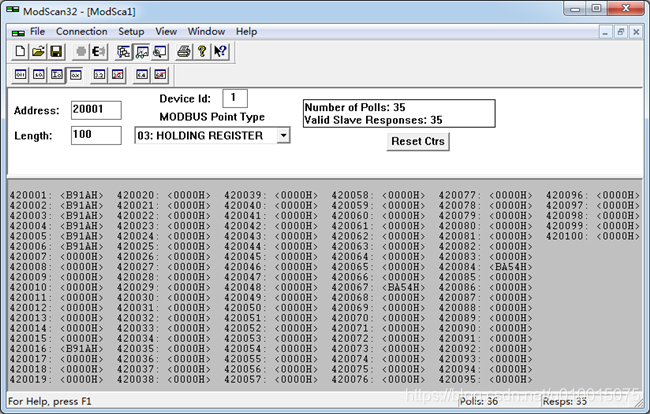

（4） 子窗口数据区显示420001～420100的16进制数据，其对应于三菱A系列PLC的寄存器D0到D99的数值，如图所示。

（5）双击子窗口数据区的数据可以修改数值。
