研华WebAccess通过BCNet对多种PLC以太网数据采集

摘要
通过研华WebAccess软件和北辰BCNet以太网模块，通过以太网采集现场设备的实时生产和设备数据。现场控制器有西门子S7-200、S7-300，三菱FX3U、Q02U，欧姆龙CP1H、CJ2M，台达DVP-ES，通讯方式采用以太网方式。

方案实施介绍
一．硬件连接
1）将BCNet-S7200连接到西门子S7200系列PLC上；
将BCNet-S7300连接到西门子S7300系列PLC上；
将BCNet-FX连接到三菱FX系列PLC上（FX1S/FX1N/FX2N/FX3U/FX3GA）；
将BCNet-Q连接到三菱Q系列PLC上（Q/Qn/QnU）；
将BCNet-CP连接到欧姆龙CP系列PLC上（CP1E/CP1H/CP1L）；
将BCNet-CJ连接到欧姆龙CJ系列PLC上（CJ1M/CJ2M/CS1G）；
将BCNet-DVP连接到台达DVP系列PLC上（DVP-ES/ES2/EX2/EC3/EH3、DVP-SV2/SS2/SA/SX2、DVP-10PM/20PM）；
2）将BCNet模块通过网线与上位机电脑连接。
3）WebAccess软件设置如下：
1、打开IE浏览器，输入http://127.0.0.1,回车登入到设置页面，点击“工程管理”。

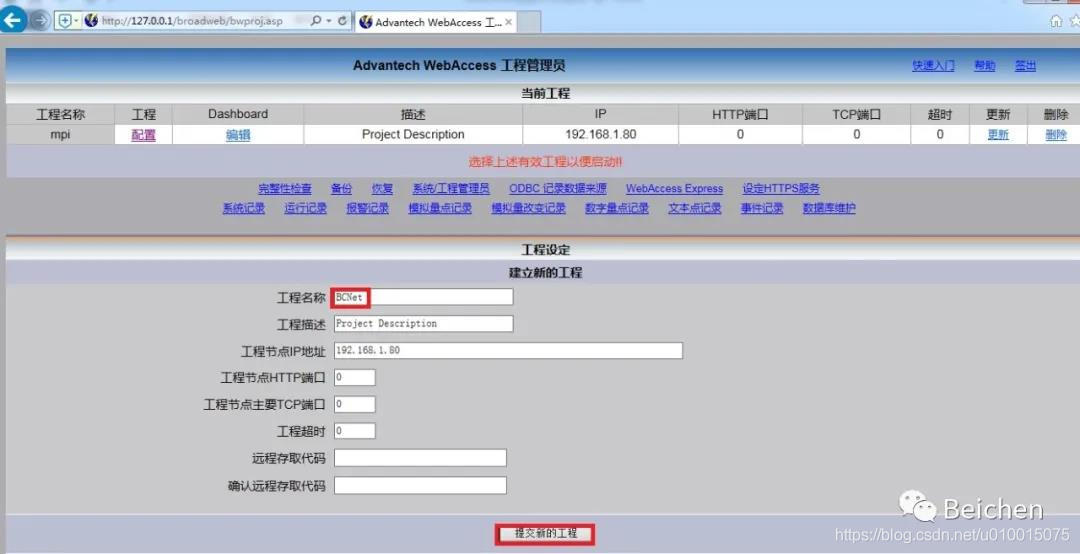

2、新建工程，输入工程名称，点击“提交新的工程”。

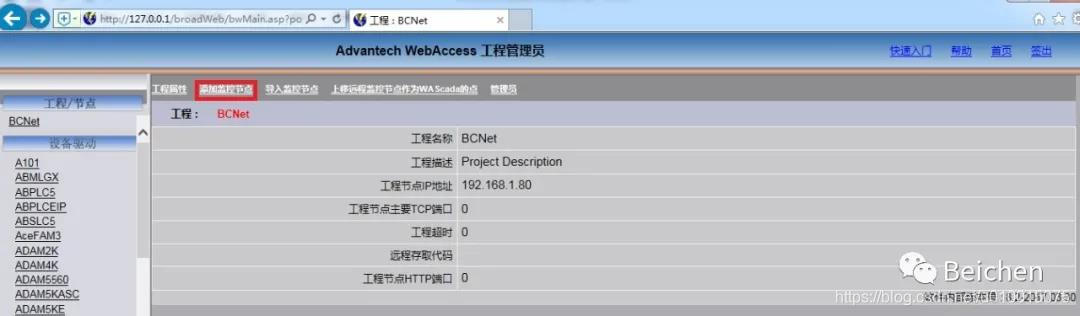

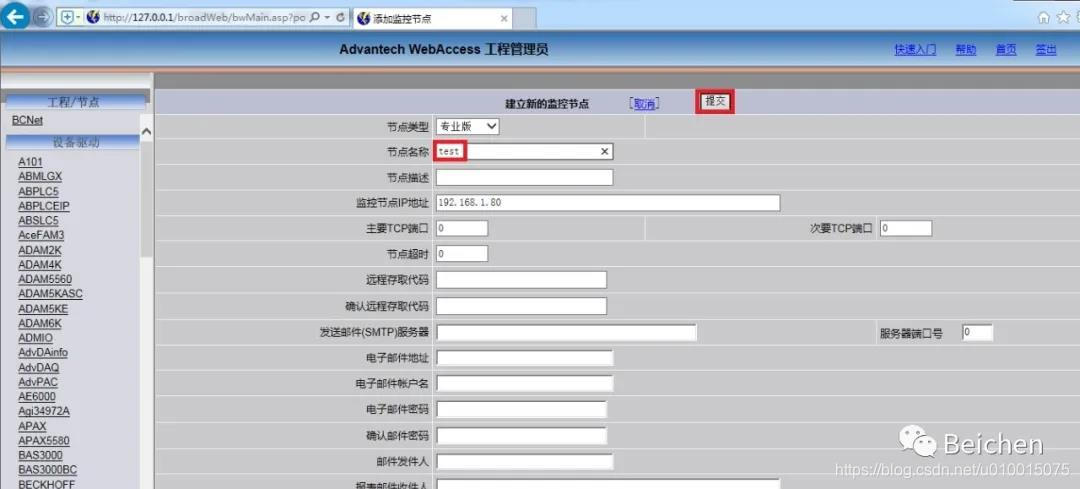

3、点击“添加监控节点”，在设置页面中填入“节点名称”，点击“提交”。

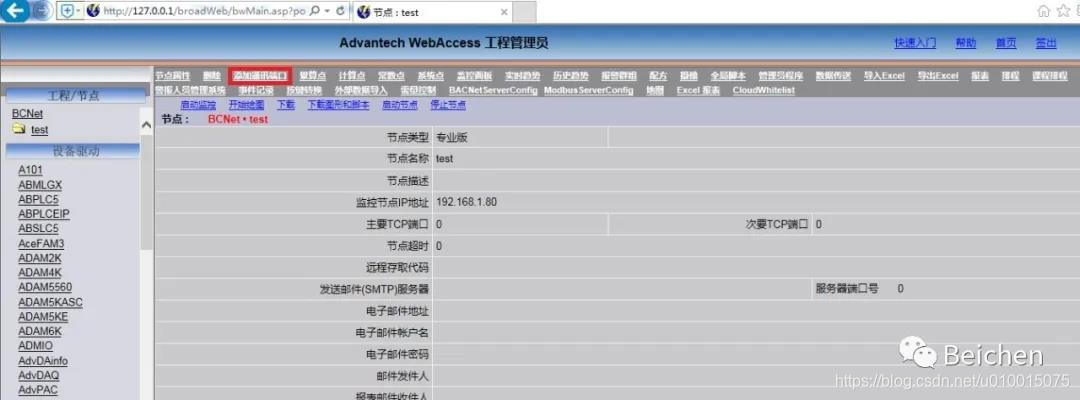

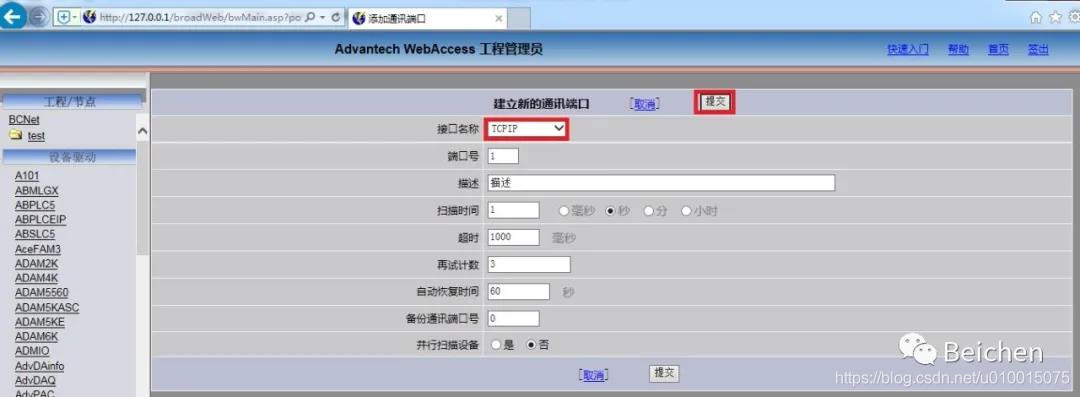

4、点击“添加通讯端口”，在设置页面中，“接口名称”中选择“TCPIP”，点击“提交”。

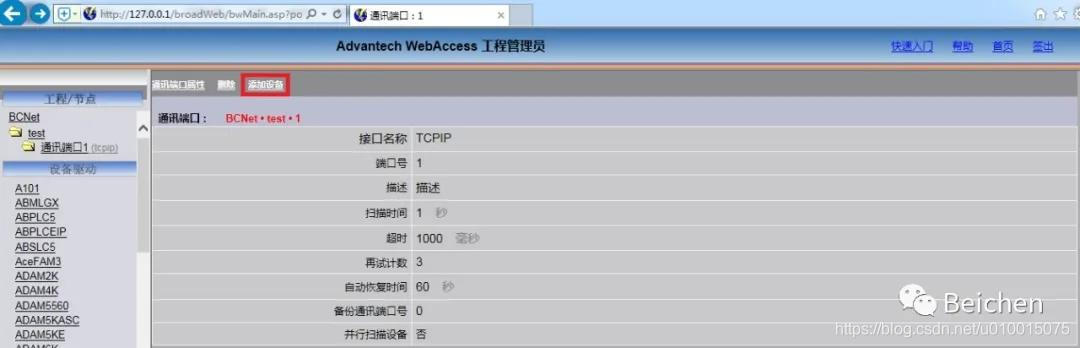

5、点击“添加设备”。

根据所要连接的设备不同，选择不同的设备驱动，具体如下：
（一） 连接西门子S7-200
输入设备名称，在“设备类型”中选择“SiemS72”,“IP地址”处填入BCNet-S7200模块的IP地址，“通讯端口号”为102，点击“提交”。

（二） 连接西门子S7-300

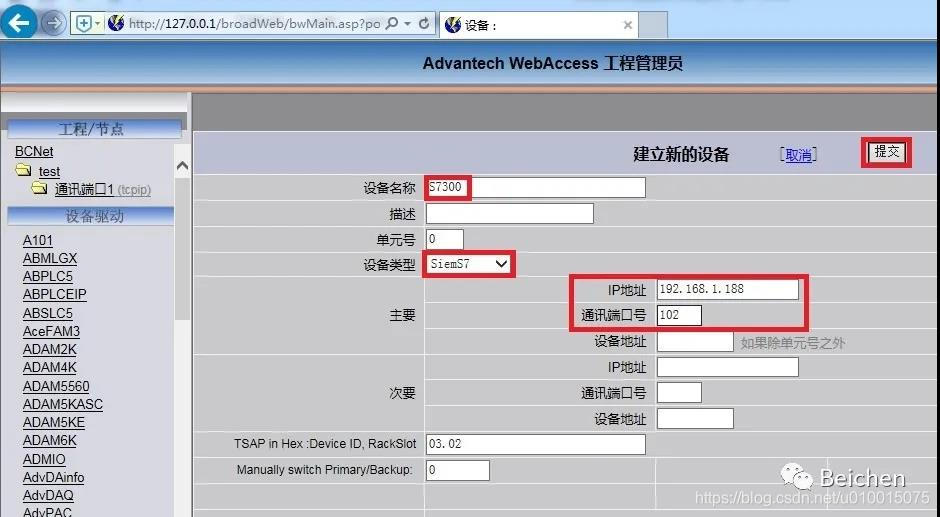

输入设备名称，在“设备类型”中选择“SiemS7”,“IP地址”处填入BCNet-S7300模块的IP地址，“通讯端口号”为102，点击“提交”。

（三） 连接三菱FX3U

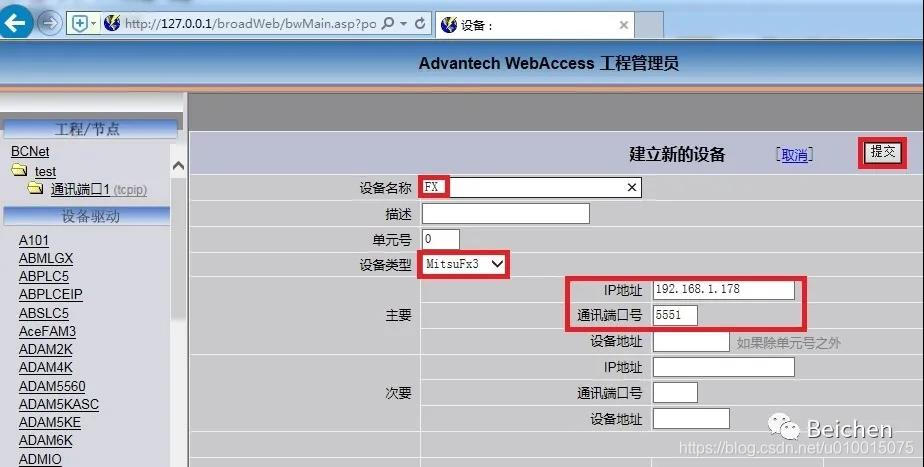

输入设备名称，在“设备类型”中选择“MitsuFx3”,“IP地址”处填入BCNet-FX模块的IP地址，“通讯端口号”为5551，点击“提交”。

（四） 连接三菱Q02U
输入设备名称，在“设备类型”中选择“MitsuQ”,“IP地址”处填入BCNet-Q模块的IP地址，“通讯端口号”为5002，点击“提交”。

（五） 连接欧姆龙CP1H

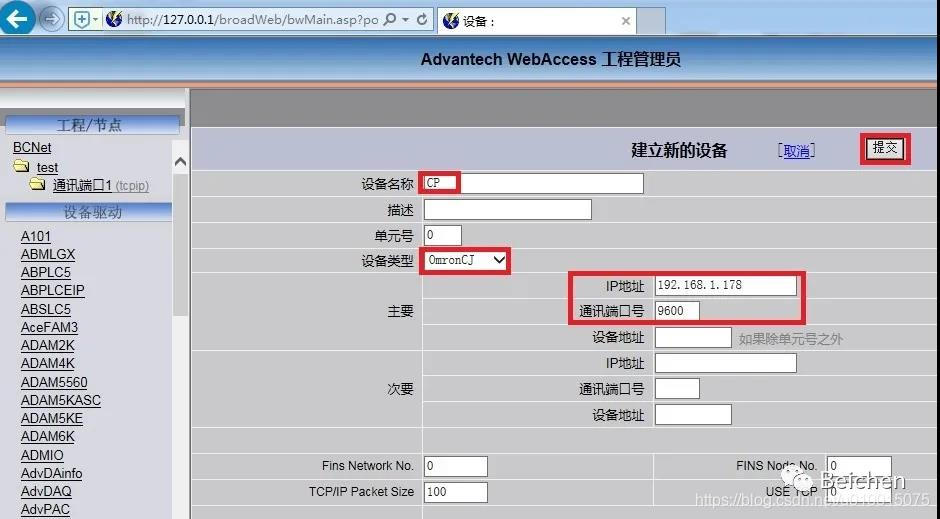

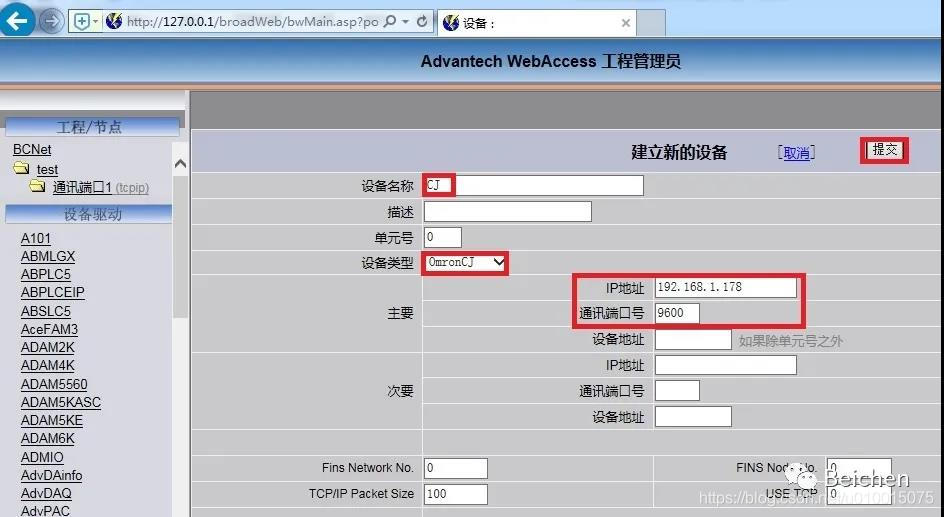

输入设备名称，在“设备类型”中选择“OmronCJ”,“IP地址”处填入BCNet-CP模块的IP地址，“通讯端口号”为9600，点击“提交”。

（六） 连接欧姆龙CJ2M
输入设备名称，在“设备类型”中选择“OmronCJ”,“IP地址”处填入BCNet-CJ模块的IP地址，“通讯端口号”为9600，点击“提交”。

（七） 连接台达DVP系列PLC

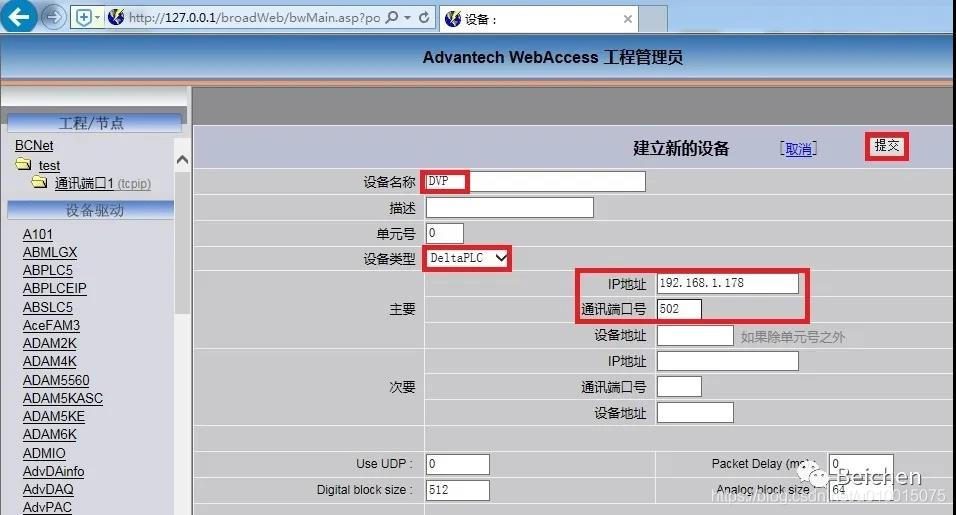

输入设备名称，在“设备类型”中选择“DeltaPLC”,“IP地址”处填入BCNet-DVP模块的IP地址，“通讯端口号”为502，点击“提交”。

6．新建通讯点及画面，启动运行，即可监控各设备下的实时数据。
