Zephyr应用笔记：iMXRT1050evk下载固件到Hyper Flash

本方法受到@zuozhongkai的一篇文章很大启发，地址如下：

http://www.openedv.com/forum.php?mod=viewthread&tid=233628

根据他的文章编译出的镜像是可以下载到外部Hyper Flash并运行（keil已经提供了Hyper Flash的烧写算法），将keil编译出的可在HyperFlash文件中运行的 hello_world.bin 保存好，后边需要用到。

下边开始介绍如何下载zephyr镜像到Hyper Flash

Zephyr版本v1.11.0：

https://github.com/zephyrproject-rtos/zephyr/releases/tag/zephyr-v1.11.0

该版本还没有支持镜像下载到HyperFlash，文档说明中关于mimxrt1050_evk开发板的部分有详细说明；

但是按照Zephyr的开发进度，也许v1.12.0可能会支持该版本，关于下载固件到HyperFlash的讨论链接如下：

https://github.com/zephyrproject-rtos/zephyr/pull/6951

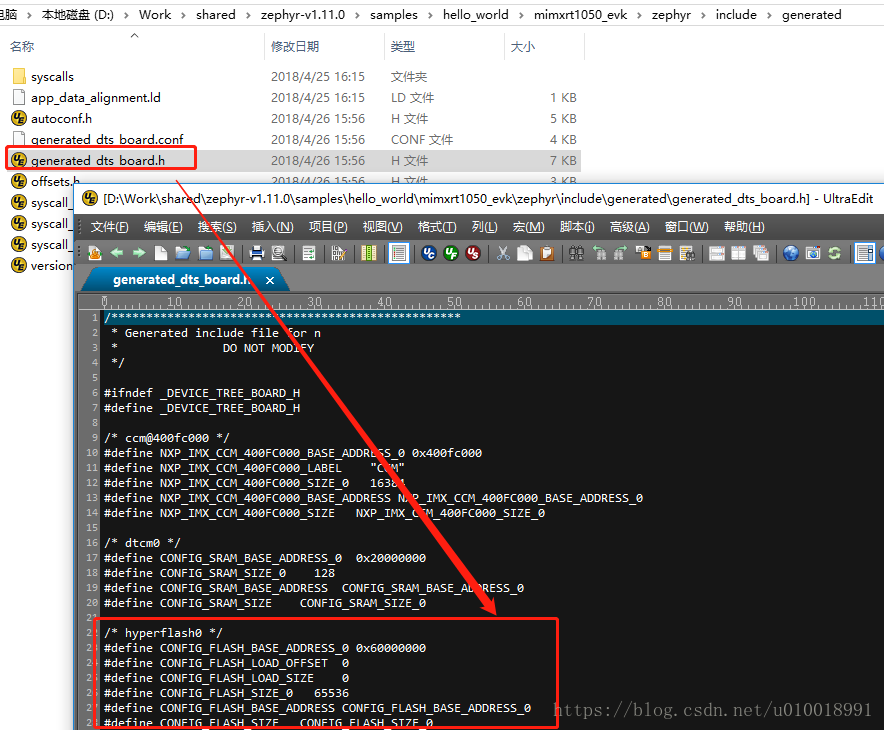

请按照讨论的内容将需要添加的内容同步至v1.11.0版本，编译samples/hello_world，确保能够有下图内容：

其中 CONFIG_FLASH_BASE_ADDRESS 与 下载固件地址和中断向量表地址有关系；

以上内容实现了之后基本上已经完成了50%。

关于JLink的要求：

1、V9调试器，V8不能支持M7内核；

2、JLink驱动需要V6.32版本及以上，说明链接：https://wiki.segger.com/IMXRT105x

下载固件：

1、将boards/arm/mimxrt1050_evk/board.cmake 文件中device=Cortex-M7改为device=MIMXRT1052xxxxA

2、boards/arm/mimxrt1050_evk/board.cmake 增加两句话：

set_ifndef(BOARD_DEBUG_RUNNER jlink)

set_ifndef(BOARD_FLASH_RUNNER jlink)

3、make flash

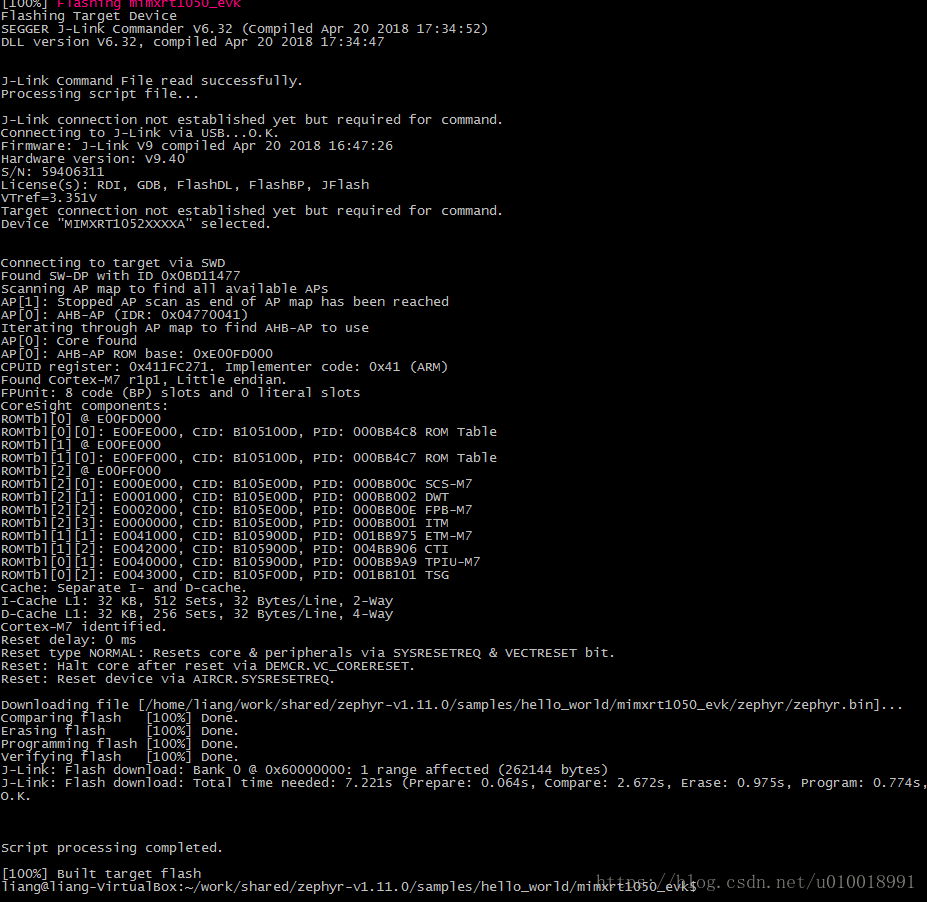

效果如下图：

至此，固件已经能够下载到外部HyperFlash，但是还不能运行，因为没有正确的镜像头。

下面添加镜像头：

将镜像偏移地址改为0x2000，，此时编译出来的镜像前0x2000的内容都是0x00，

将文章开头让你保存的hello_world.bin的前0x2000内容替换到zephyr编程出来的zephyr.bin的前0x2000内容中，并保存，

然后在makeflash，串口打印如下图：

至此，下载zephyr固件到I.MX RT1050 EVK开发板外部HyperFlash已经成功，可能你在测试的时候不是特别顺利，但是这条路已经是通的，祝好运！
