硬件连接

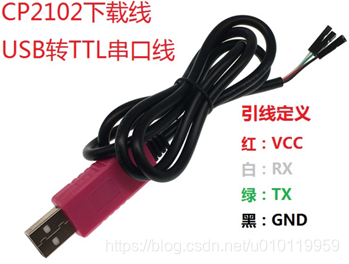

我们需要一个USB转串口线来调试，硬件随便都可以，比如：



其他转换芯片如CH340，PL2303，FTP232也都是可以的。

板上可以看到如下一个接口：

我们使用串口2也就是UART2来做调试口，将USB转串口线的RX，TX，GND连接到板子上UART2的TX，RX，GND。

波特率配置

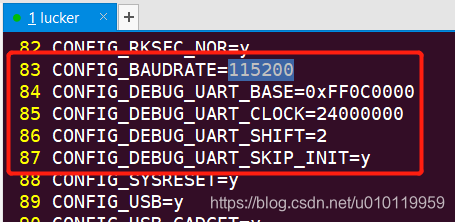

如果CONFIG_BAUDRATE不是115200，修改为115200，因为不是所有芯片都可以支持高波特率的（15000000）：

修改后编译U-Boot并烧录。

调试

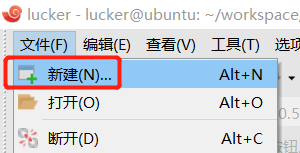

创建一个串口连接：

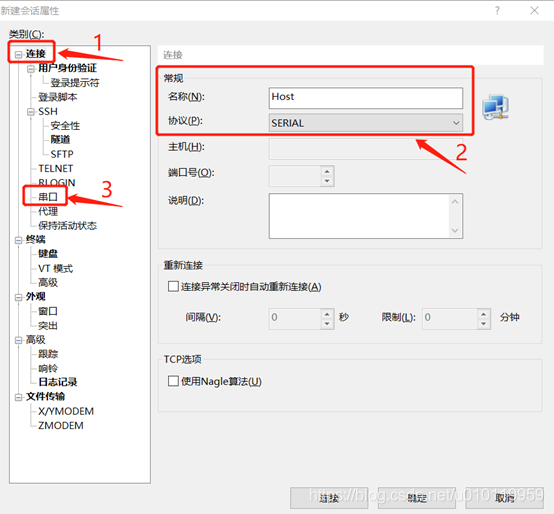

协议选择SERIAL：

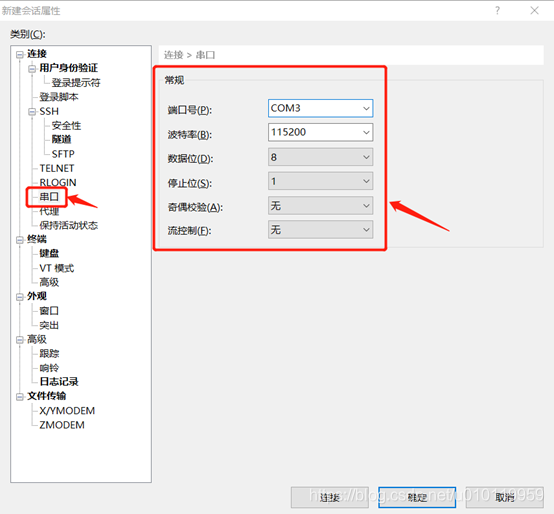

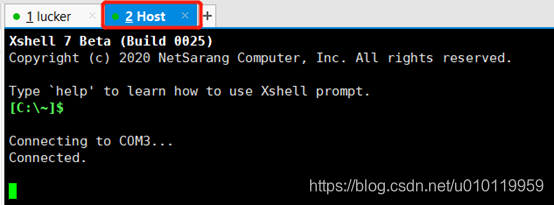

注意：端口号对应我们USB转串口的那个端口，波特率要115200；点击“连接”：

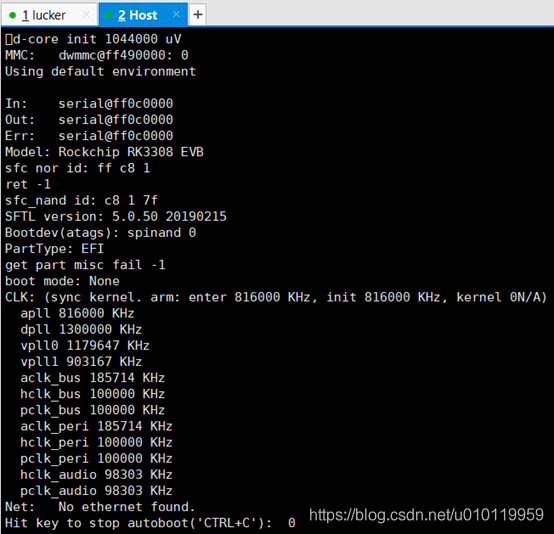

最后给板子上电，可以看到串口的UBoot日志输出：

​​​​​​​Driver Model(DM)模型

uboot引入了驱动模型（driver model），这种驱动模型为驱动的定义和访问接口提供了统一的方法;提高了驱动之间的兼容性以及访问的标准型。

uboot的DM主要有四个组成部分：

udevice - 简单就是指设备对象，可以理解为kernel中的device。

driver - udevice的驱动，可以理解为kernel中的device_driver。和底层硬件设备通信，并且为设备提供面向上层的接口。

uclass - 使用相同方式的操作集的device的组。相当于是一种抽象。uclass为那些使用相同接口的设备提供了统一的接口。

uclass_driver - 对应uclass的驱动程序。主要提供uclass操作时，如绑定udevice时的一些操作。

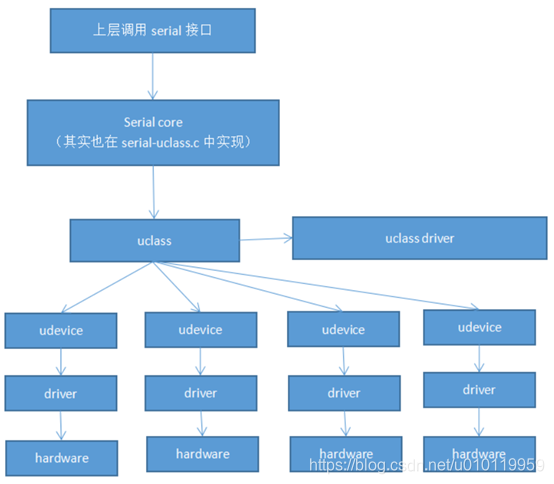

调用关系如下：

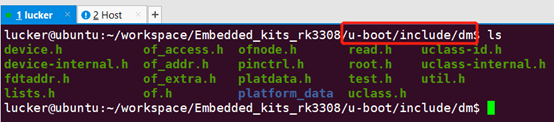

DM的模型支持源码在：include/dm：

几个关键数据结构的说明：

uclass id

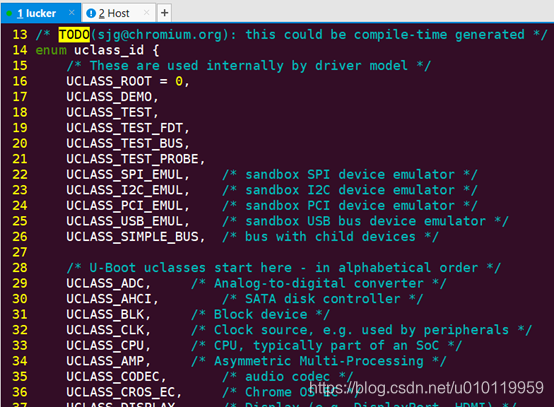

在uclass-id.h中定义了相关的id，部分列举如下：

比如我们串口用到uclass的ID就是UCLASS_SERIAL。

uclass

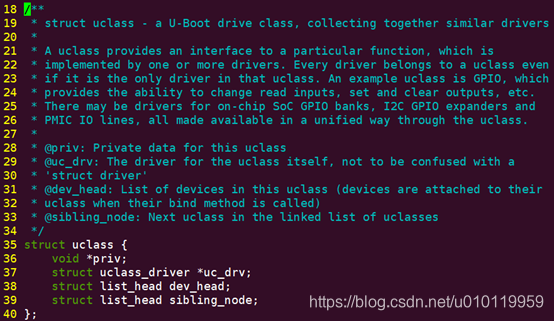

同一类设备属于同一个uclass，拥有相同的uclass ID。比如说RTC芯片，市面上RTC芯片很多，由不同的厂家生产，其内存寄存器定义甚至访问接口都不一样，所以RTC的driver肯定是不一样的，但是从功能的角度来说，他们都是用来记录时间的，所他们都属于rtc-class。 uclass从层级结构来讲，起到非常好的承上启下的作用，它既能屏蔽具体设备个体间的差异性，向用户提供统一的接口，又能为同一类的设备定义统一的处理函数，具体的设备驱动只需要实现这些处理函数即可，从而简化的设备驱动的开发。 可以在uclass.h中找到uclass的定义如下：

        从设备的角度来看，同一类的设备（比如RTC）拥有相同的uclass ID，并全部挂在该uclass下；从驱动的角度来看，uclass driver实现通用的处理逻辑。

uclass_driver

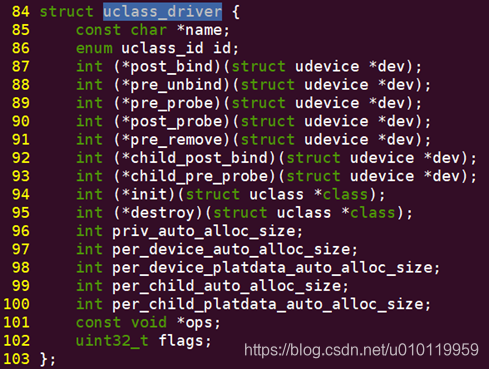

同样我们可以在uclass.h中找到struct uclass_driver的定义，这个结构体定义了一组我们访问uclass的接口：

post_bind  // 在udevice被绑定到该uclass之后调用

pre_unbind // 在udevice被解绑出该uclass之前调用

pre_probe  // 在该uclass的一个udevice进行probe之前调用

post_probe // 在该uclass的一个udevice进行probe之后调用

pre_remove // 在该uclass的一个udevice进行remove之前调用

child_post_bind // 在该uclass一个udevice的一个子设备被绑定到该udevice之后调用

child_pre_probe // 在该uclass的一个udevice的一个子设备进行probe之前调用

init     // 安装该uclass的时候调用

destroy  // 销毁该uclass的时候调用

udevice

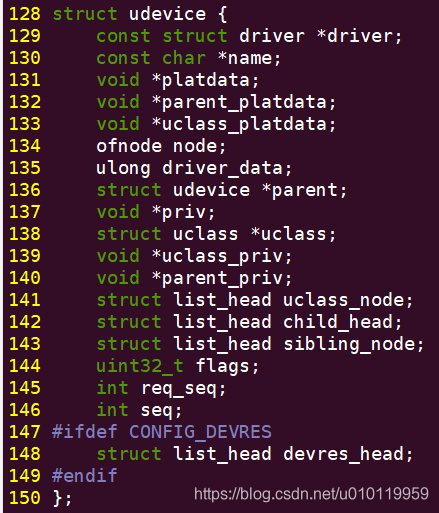

可以在device.h中找到定义：

const struct driver *driver; // 该udevice对应的driver

const char *name; // 设备名

void *platdata; // 该udevice的平台数据

void *parent_platdata; // 提供给父设备使用的平台数据

void *uclass_platdata; // 提供给所属uclass使用的平台数据

int of_offset; // 该udevice的dtb节点偏移，代表了dtb里面的这个节点node

ulong driver_data; // 驱动数据

struct udevice *parent; // 父设备

void *priv; // 私有数据的指针

struct uclass *uclass; // 所属uclass

void *uclass_priv; // 提供给所属uclass使用的私有数据指针

void *parent_priv; // 提供给其父设备使用的私有数据指针

struct list_head uclass_node; // 用于连接到其所属uclass的链表上

struct list_head child_head; // 链表头，连接其子设备

struct list_head sibling_node; // 用于连接到其父设备的链表上

uint32_t flags; // 标识

driver

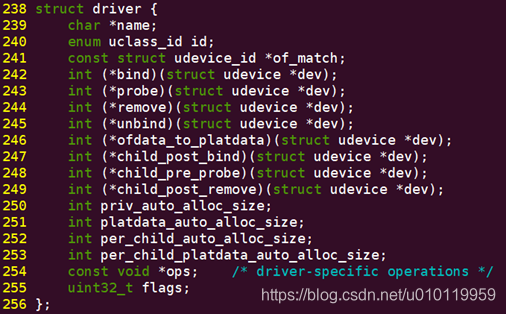

同样我们可以在device.h中找到定义：

char *name;    // 驱动名

enum uclass_id id;  // 对应的uclass id

const struct udevice_id *of_match; //用于和device tree里面的设备节点匹配

 (*bind)   // 用于绑定目标设备到该driver中

 (*probe)   // 用于probe目标设备,激活

 (*remove) // 用于remove目标设备。禁用

 (*unbind) // 用于解绑目标设备到该driver中

 (*ofdata_to_platdata) // probe之前，解udevice的dts节点，转化成udevice的数据

 (*child_post_bind) // 如果目标设备的一个子设备被绑定之后，调用

 (*child_pre_probe) // 在目标设备的一个子设备被probe之前，调用

 (*child_post_remove) // 在目标设备的一个子设备被remove之后，调用

int priv_auto_alloc_size; //需要分配多少空间作为其udevice的私有数据

int platdata_auto_alloc_size; //需要分配多少空间作为其udevice的平台数据

int per_child_auto_alloc_size;  //每个子设备需要多少私有数据

int per_child_platdata_auto_alloc_size; //每个子设备需要多少平台数据

const void *ops; // 操作集，提供给uclass用，格式具体由uclass决定

uint32_t flags; // 一些标志位

​​​​​​​串口驱动程序及DTS

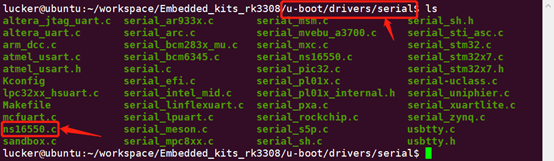

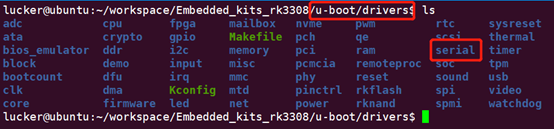

U-Boot中的驱动程序目录如下（drivers）：

其中serial中存放的是串口相关的驱动源码。

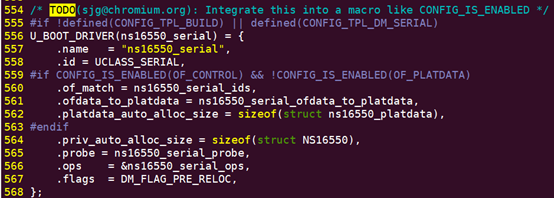

其中ns16550.c为串口驱动程序，采用的是DM的框架，我们可以在源码中查看到相关的定义：

这里的U_BOOT_DRIVER其实是一个宏定义，这段代码其实就是定义一个DM driver，见上节课DM中driver的结构。udevice最终会由一组API来访问这个driver。

设备​​​​​​​树

目录在：arch/arm/dts中：

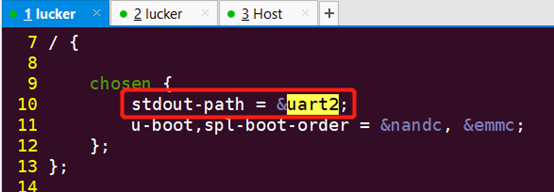

在rk3308-u-boot.dtsi中，可以看到一个stdout指向uart2，其实就是把串口2作为标准输出：

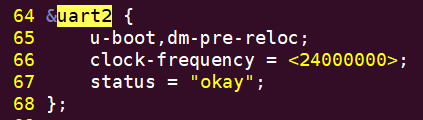

需要注意的是，serial驱动在加载的时候需要依赖clk驱动，如果在这个时候clk驱动还没有正常加载，需要在对应uart的dts节点中加入clock-frequency属性，同样在该dts文件中可以找到uart2描述：

status可以是okay也可以是disable，表示使能和关闭。

最后我们在u-boot/configs/evb-rk3308_defconfig文件中配置好相关串口做控制台以及对应的波特率就可以了。
