拆解：比银行卡面积还小的充电宝，怎么做到10000mAh？

移动电源容量有的大有的小，容量大的续航强但外型“傻大粗”就像一块大板砖，容量小的外型精巧但续航差中看不中用。有没有既满足大容量需求又能做到精美小巧的移动电源呢？

移动电源容量有的大有的小，容量大的续航强但外型“傻大粗”就像一块大板砖，容量小的外型精巧但续航差中看不中用。有没有既满足大容量需求又能做到精美小巧的移动电源呢？

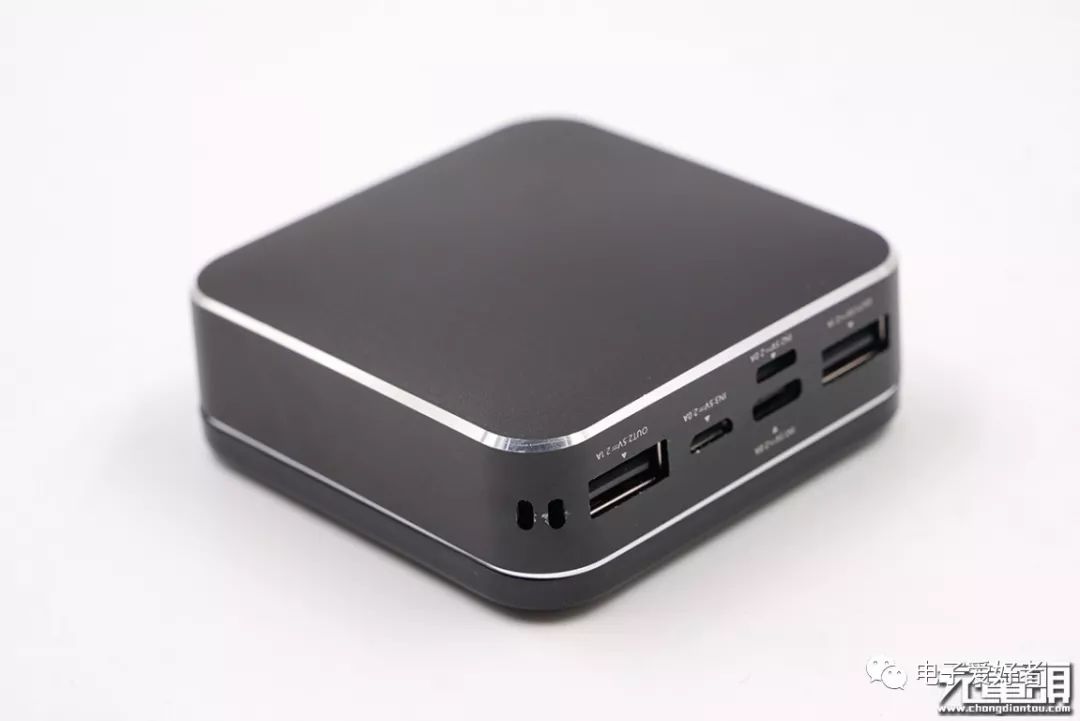

近期，某科技推出了一款移动电源新品。它具有10000mAh大容量电池，官方称可为iPhone6充电近6次，并且做工精细如掌心般大小，容量与体积完美平衡，体积小容量大。同时它还具备多种类型的接口，自带挂绳，携带、使用都十分的方便。

这款移动电源支持Lightning、USB-C、Micro USB三种接口输入（5V/2A），以及具备两个USB-A输出（5V/2.1A）。大小如掌心一般，三围大小为67mm*67mm*27mm，重量只有174.5g，比大多数的同等容量的塑料外壳移动电源都轻。

这么小的10000mAh的移动电源是怎么做出来的？下面来看拆解。

首先我们还是先从外壳开始，外壳前后两部分采用内卡扣进行装配，牢固度与一致性不错。电芯正反面都有黑色泡棉胶进行二次加固，防止电芯在内部晃动，pcb部分通过两颗螺丝固定在外壳上。

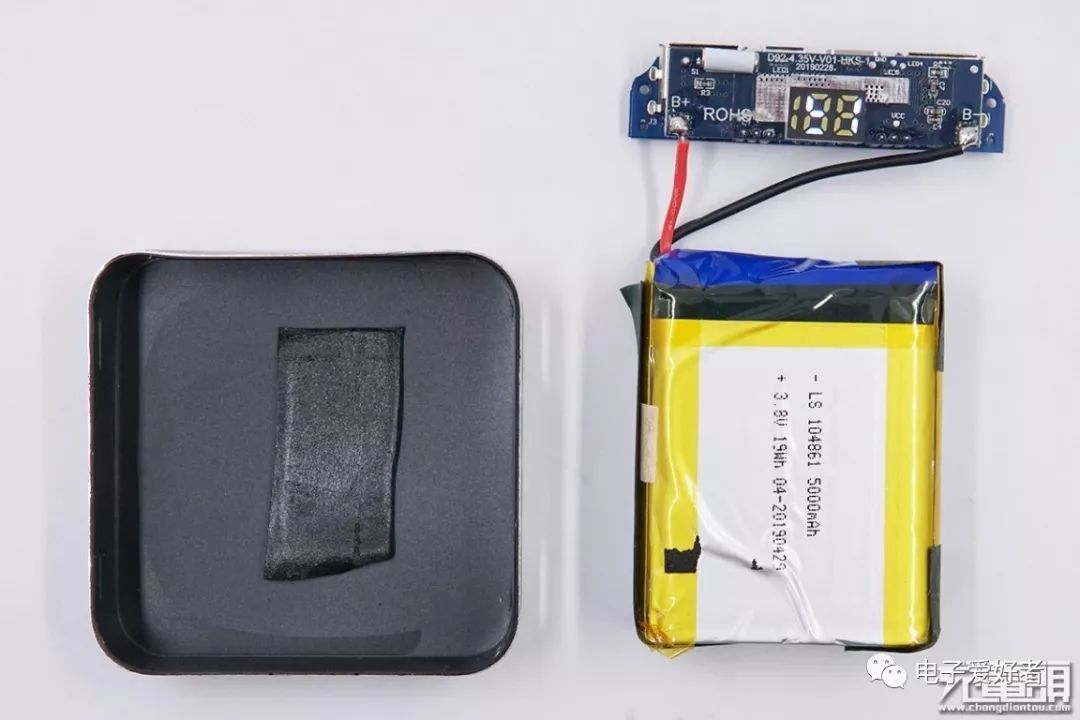

取下PCB和电芯，另一侧也贴有一块黑色泡棉胶做缓冲固定电芯之用。

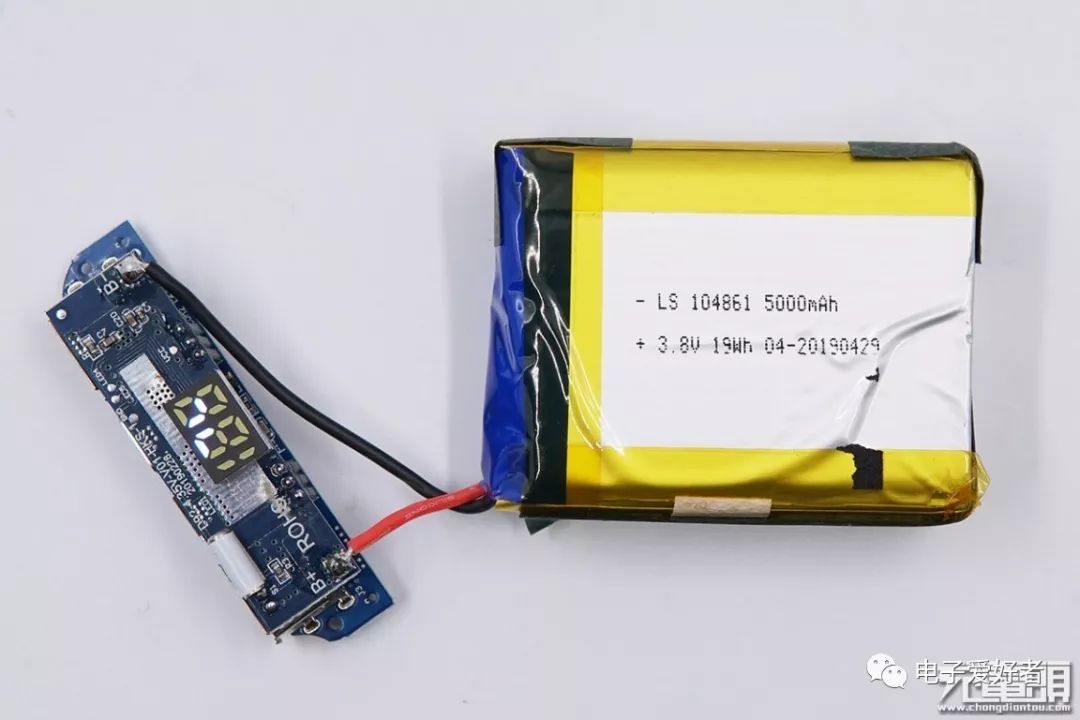

接下来看看电池组部分，泰火使用了两片软包电池并联成电池组，单片容量为5000mAh，能量为19Wh，放电平台为3.8V，并联成为10000mAh容量38Wh的电池组。在电芯底部、边角部分都使用了青稞纸垫片加固绝缘，避免跌落冲击与壳体碰撞磨损造成危险。

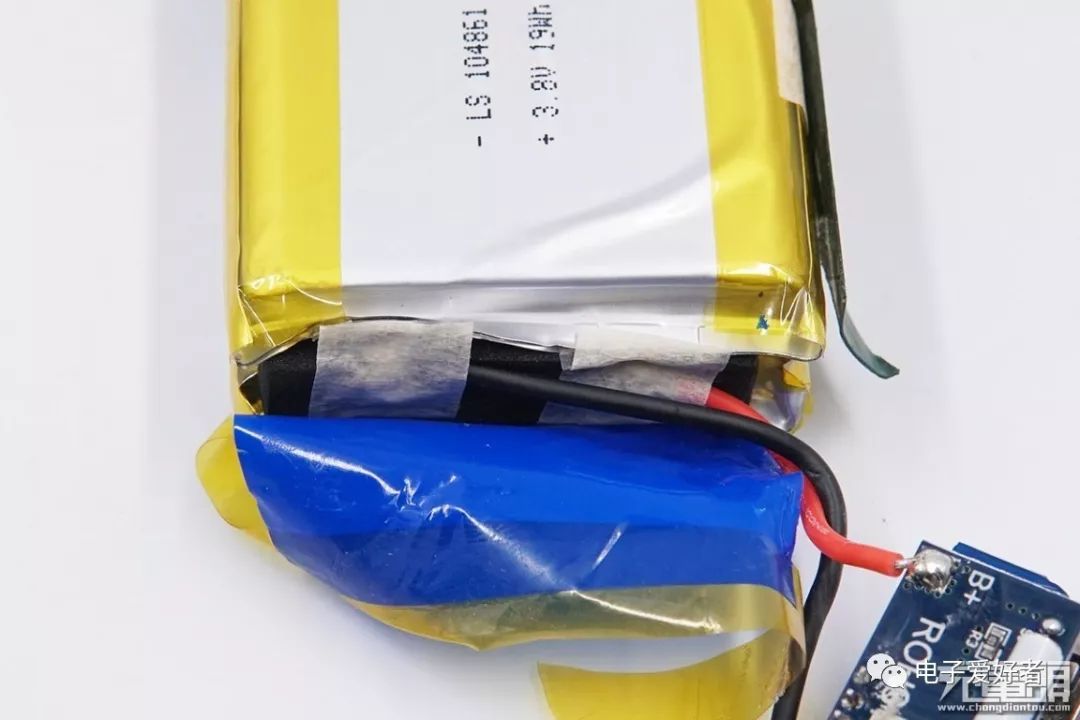

撕开电芯极耳部分的蓝色绝缘胶纸，两片电芯中间的镍带焊点处还有一层美纹纸加强绝缘绝缘。

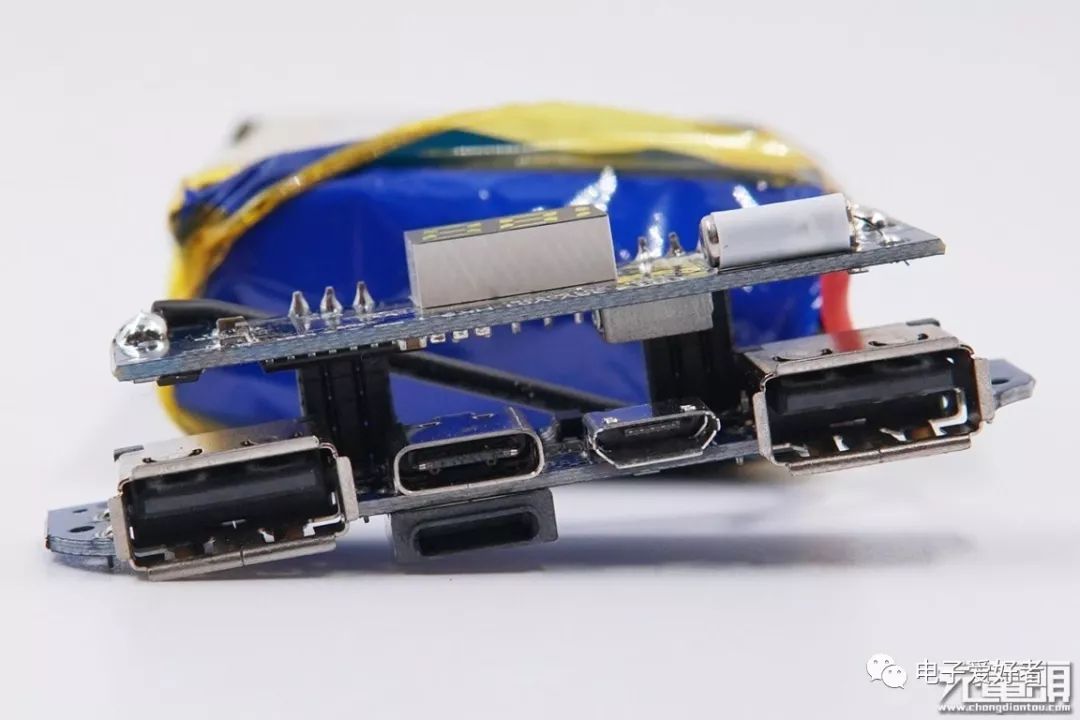

泰火移动电源能做到这么小的体积，是因为内部采用了上下两片PCB设计，尽可能浓缩空间占用率，中间通过排针焊接连通固定，降低效率损耗与PIN脚温升。

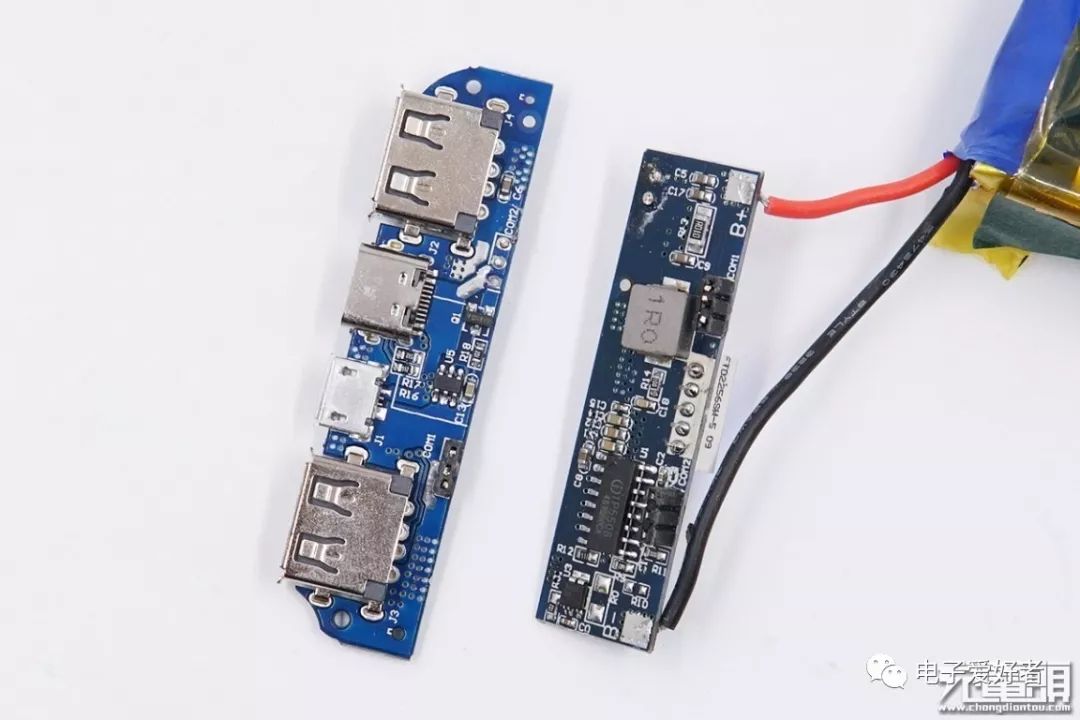

将两款PCB分开。

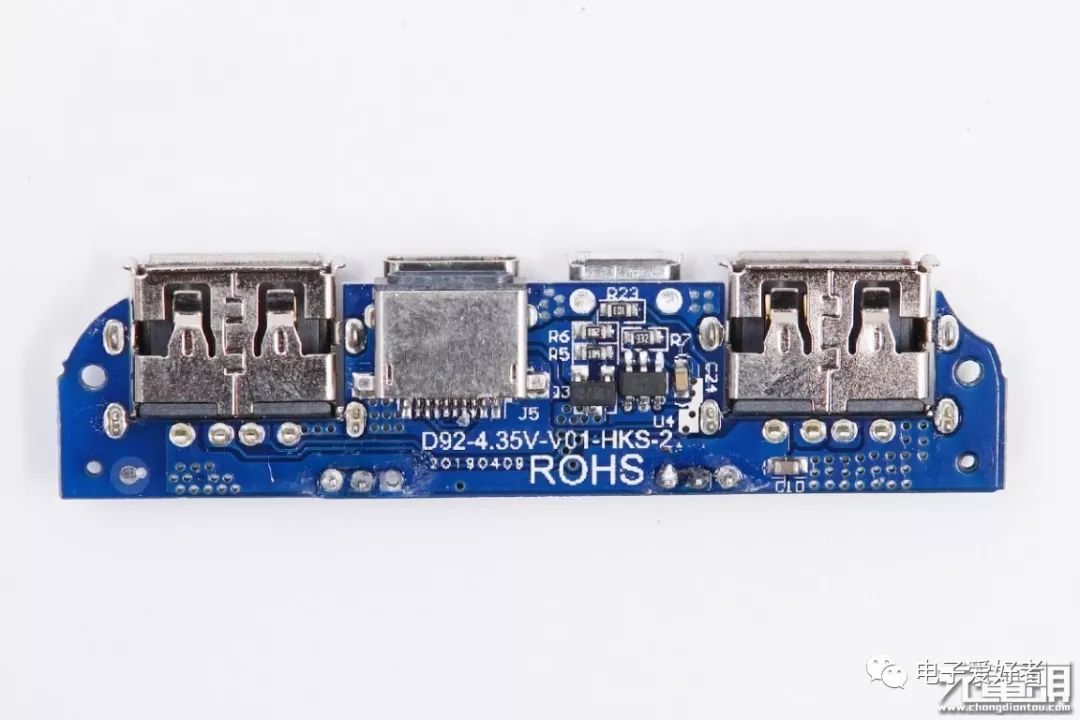

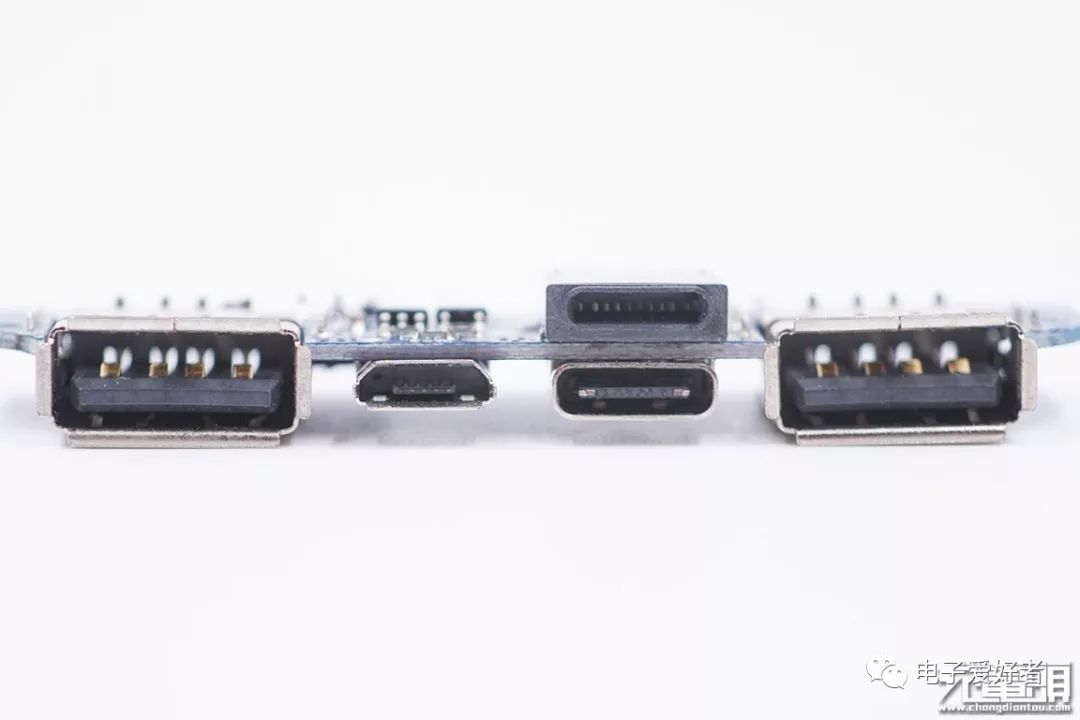

接口特写，从左到右分别是USB-A口、Micro-USB口、Lightning口、USB-C口、USB-A口，共4种不同规格的接口，常用类型已经全部覆盖，不用再担心出现数据线与充电接口不适用的情况，用起来更加舒心。

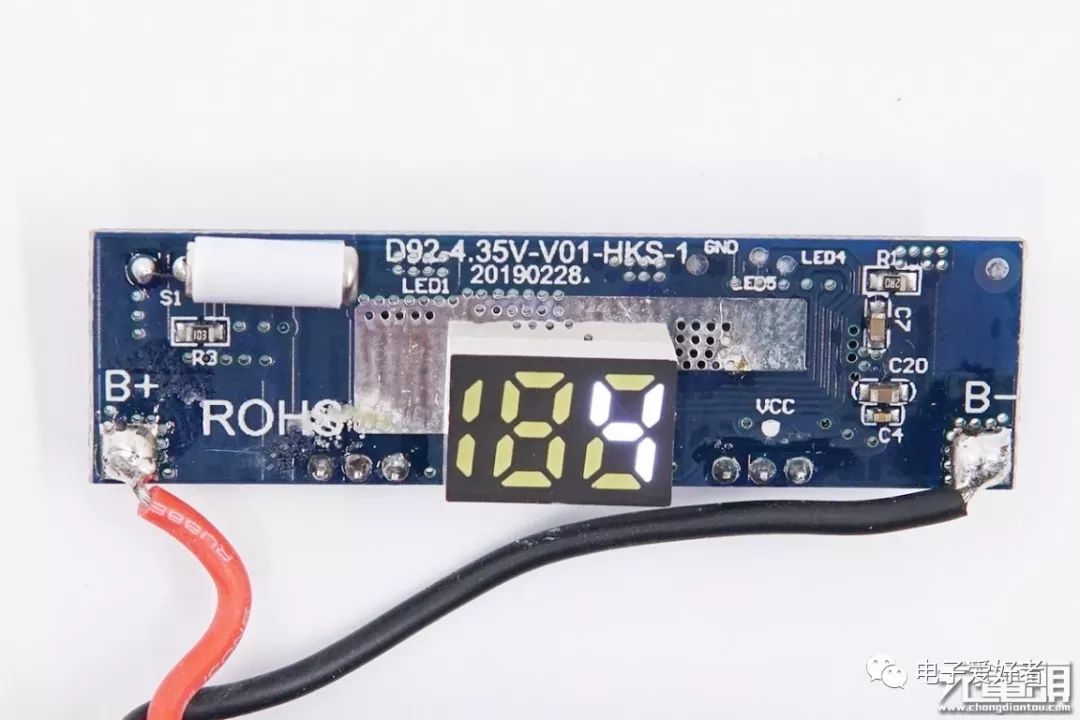

PCB A面一览。

最右上角的是晃动开关器件，手轻轻摇晃即可激活电量显示功能就是通过这个器件实现的。

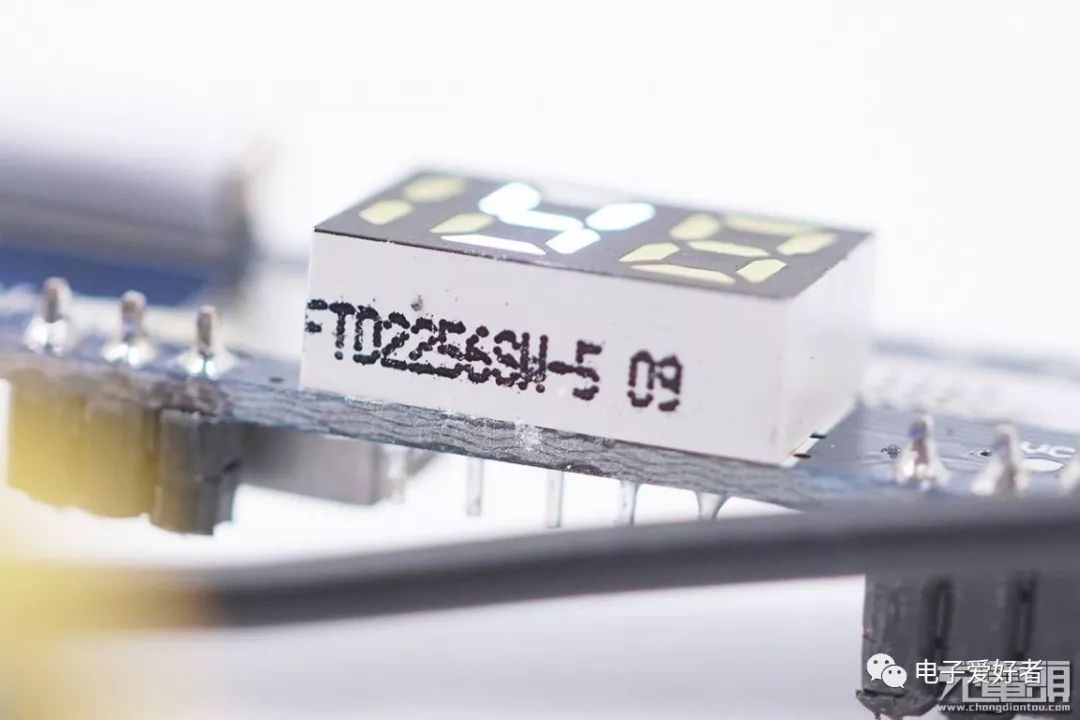

百分比电量显示是通过这个白色LED数码管来实现的。

PCB B面一览，这里包括移动电源的核心部件，主控IC、锂电保护都在这里，还有一体成型合金电感。

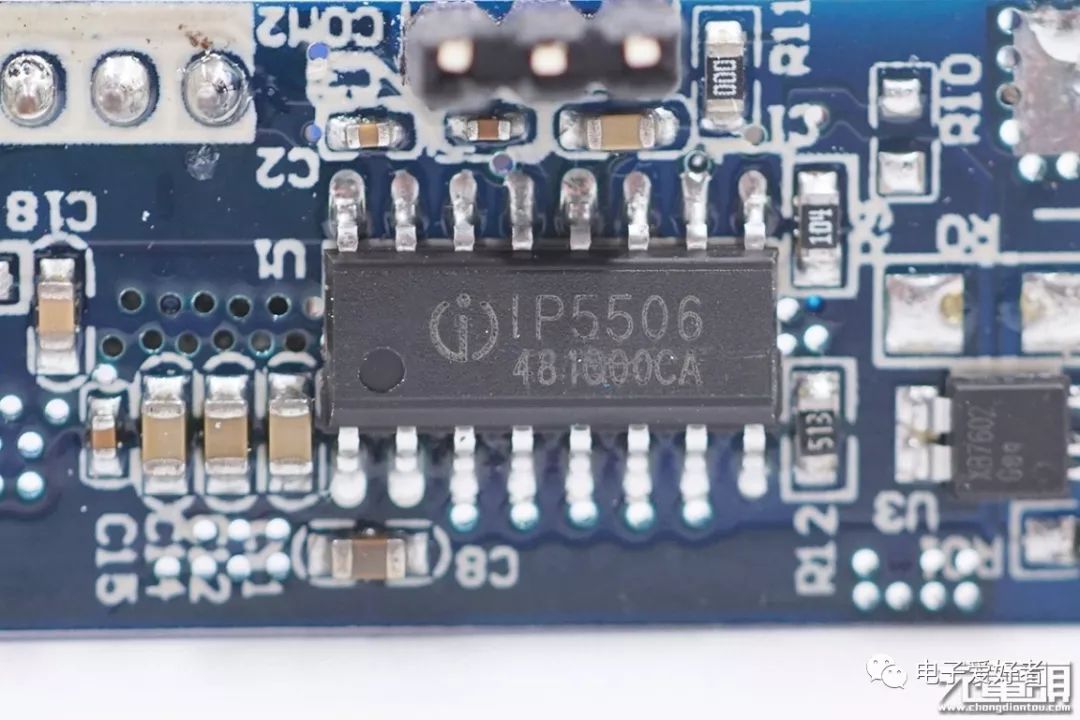

英集芯IP5506是一颗高集成同步整流一体化方案，支持2.4A同步升压输出，升压效率高达93%，支持2A同步开关充电，集成锂电池充电管理，支持数码管高精度电量显示，集成数码管驱动。功能齐全高集成度，仅需要极少外围器件，有效减少方案尺寸并降低Bom成本。

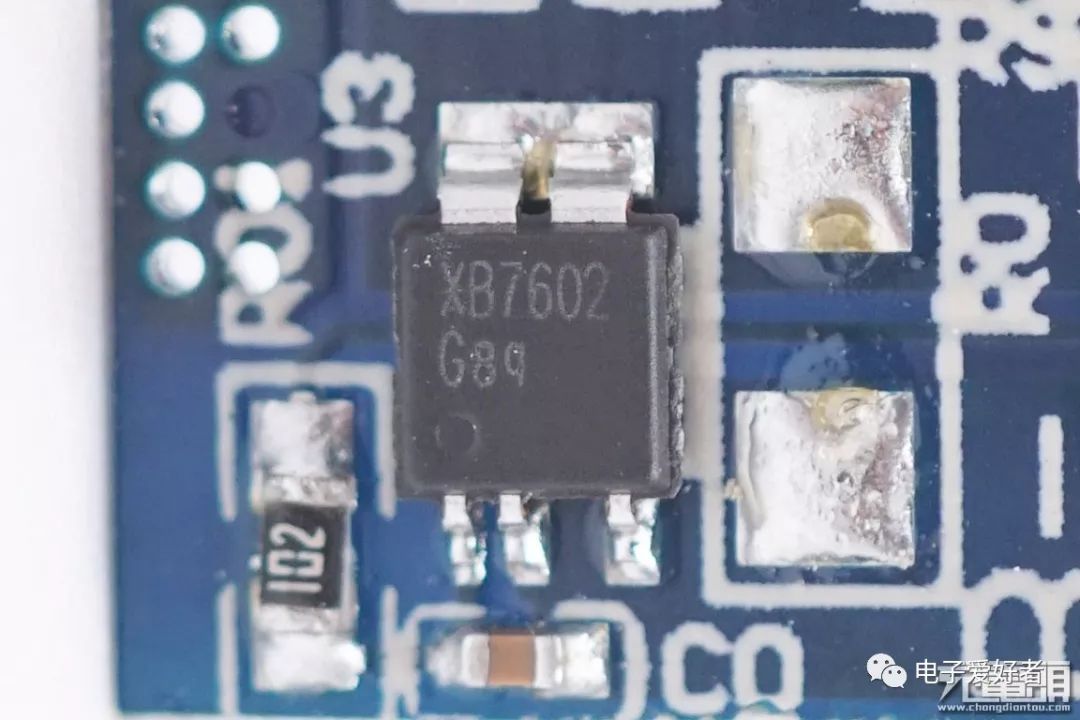

XB7602是一颗单芯片集成的锂电池保护芯片，其内置14.5mΩ导阻开关管，最大电流9A，提供锂电池过压过流欠压保护，采用CPC5超小封装。

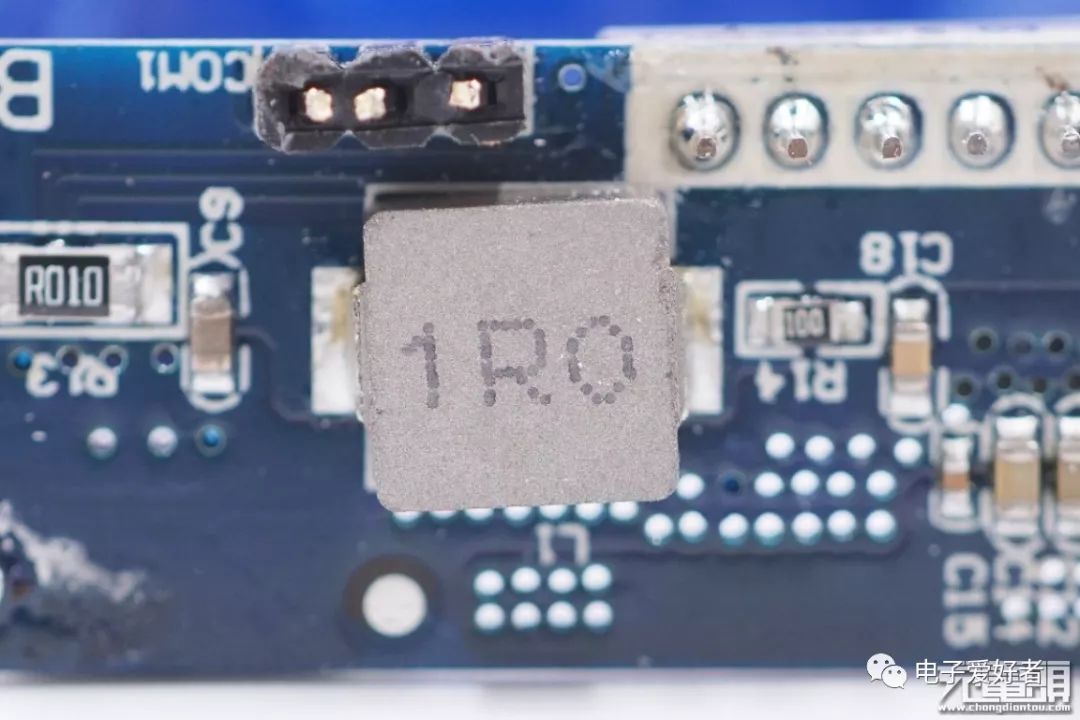

1R0一体成型合金电感。

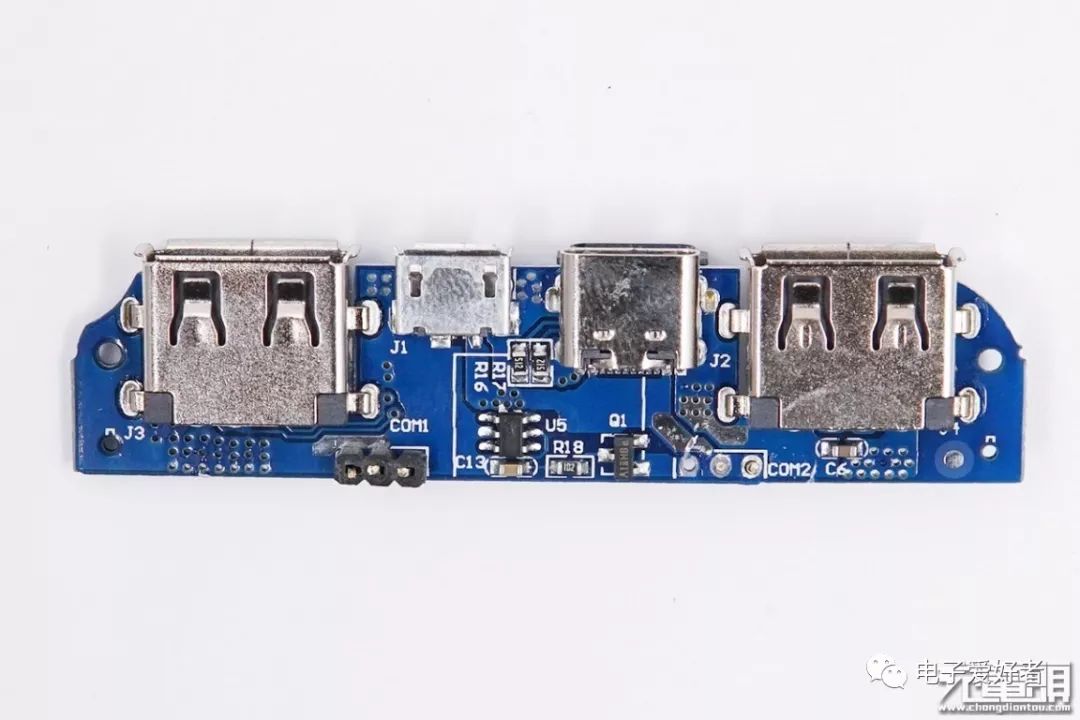

PCB C面一览。

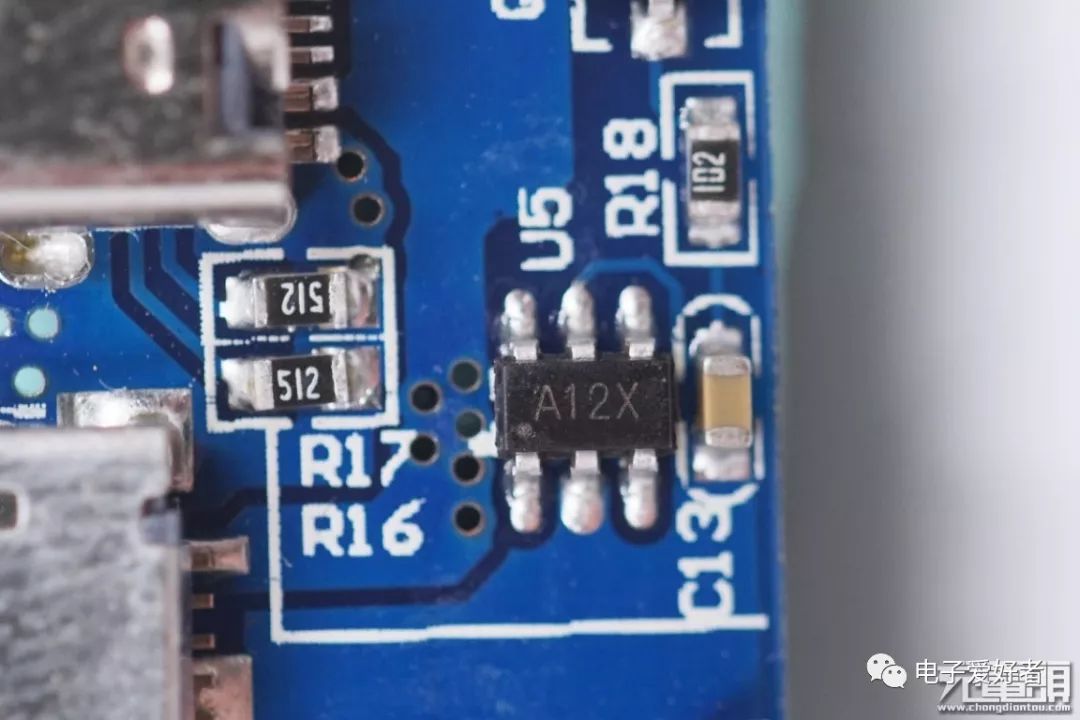

丝印A12X。

PCB D面。

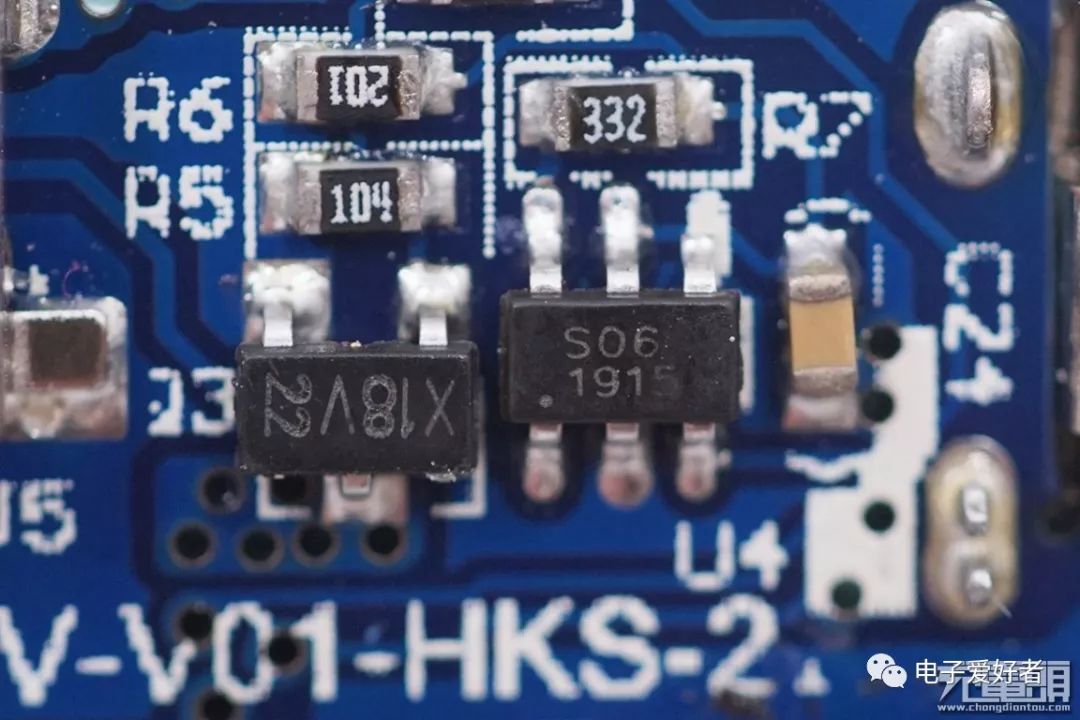

Lightning接口母座旁边有一颗六脚识别芯片，丝印“S061825”，为Lightning提供握手识别。

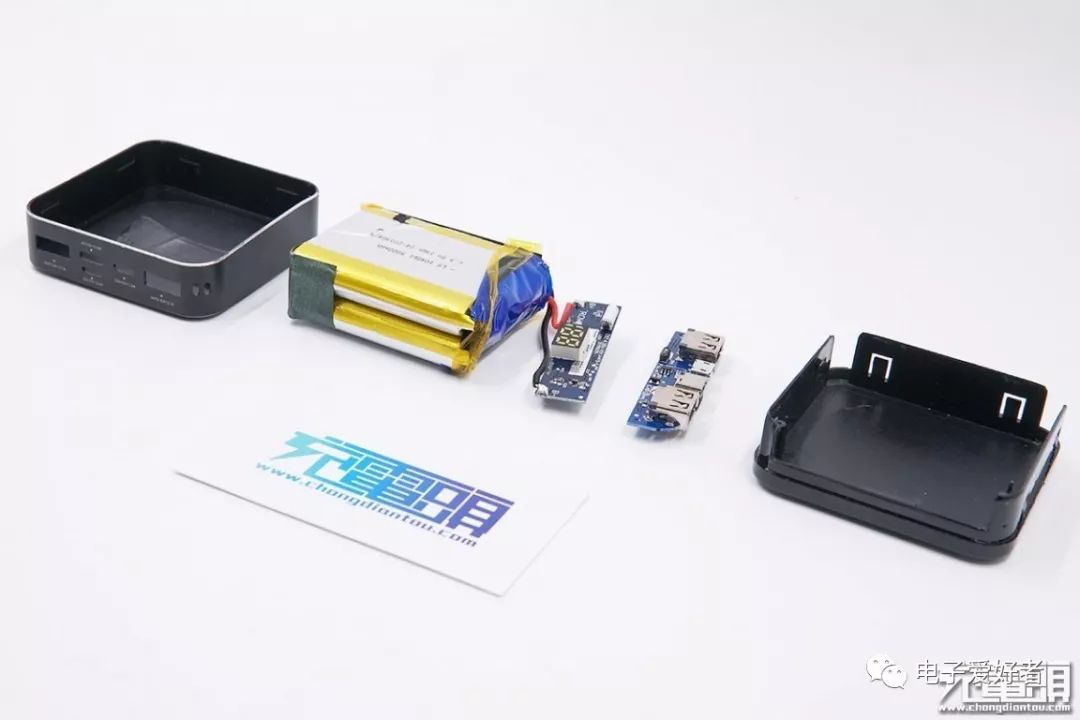

拆解完毕。

本文小结

通过拆解可以看到，泰火10000mAh移动电源D92内部使用了两片软包锂电池并联组成电池组，为了尽可能高利用内部空间，所以采用了两块PCB上下叠层设计。方案上使用了高集成度的英集芯IP5506 同步整流SOC，在保持高效的同时，可以大幅度缩减PCB设计复杂性与整体尺寸，也因此造就了这款体型非常迷你的泰火10000mAh移动电源。

泰火掌心宝移动电源支持Apple 2.4A输出协议、支持USB-C\MicroUSB\Lightning输入，外出使用时数据线支持基本通吃，不会出现接口不对的尴尬情况。测试了多款苹果手机、平板产品，都能充电并且开启Apple 2.4A协议充电模式。

泰火移动电源主打体积轻巧，出门无需负重，接口多样是他的另一个特色，数据线种类兼容性高，他两个输出口还能同时为自己、朋友充电，如果你想轻装出门泰火移动电源是个不错的选择。
