项目开源地址:https://github.com/Cai-Zi/STM32_T12_Controller
Gitee:https://gitee.com/Cai-Zi/STM32_T12_Controller
PCB开源地址:https://oshwhub.com/caisheng/T12han-tai-kong-zhi-qi
焊接及原理图
![](https://img-blog.csdnimg.cn/img_convert/088c451a5c6c404a82c9e2db20888ad8.webp?x-oss-process=image/format,png)
原理图
![](https://img-blog.csdnimg.cn/img_convert/e1378a28ad2e4048b788fccf7b17e900.webp?x-oss-process=image/format,png)
手柄电路
计划之后有时间再做短路保护,毕竟安全第一!点赞过500,咱们安排进阶版!
滑动变阻器RP1和R10的电阻和调整至400KΩ即可。
AD823也可以用这些来代替:LM6118, LM6218, LT1122, LT1201, LT1213, LT1215, OPA2132, OPA2134, OPA2227, OPA2604, TLE2072, TLE2142, TLE2227, MCP602
emmmmmmmmmmm,有很多小伙伴想用LM358,得用LM358的双通道串联来放大100倍,请读者自行研究哈~
稳压二极管和肖特基二极管的封装如下,有黑线的那一侧和示意图的竖线对应。
![](https://img-blog.csdnimg.cn/img_convert/6879d6978af24bc4bad9079263f38f84.webp?x-oss-process=image/format,png)
ss8050的引脚对应关系如下,原理图中标注了bce
![](https://img-blog.csdnimg.cn/img_convert/235a6c7880fd4a9e961e8cea47d30641.webp?x-oss-process=image/format,png)

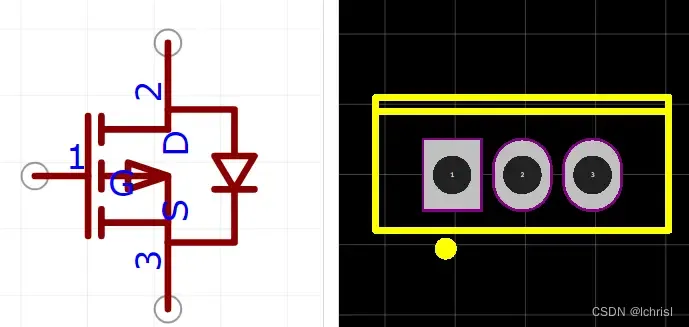

IRF9540N的引脚对应关系关系如下,原理图中标注了GDS。
![](https://img-blog.csdnimg.cn/img_convert/0b1d99c725f4491083ea9df23f8fecac.webp?x-oss-process=image/format,png)
AMS1117-3.3降压芯片的封装
![](https://img-blog.csdnimg.cn/img_convert/6dc87e2cf15e4687a82e12556c97c86c.webp?x-oss-process=image/format,png)
