前言

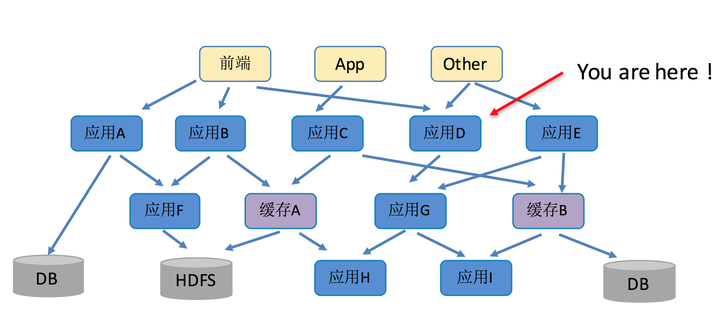

随着美团点评的业务发展,公司的分布式系统变得越来越复杂,我们亟需一个工具能够梳理内部服务之间的关系,感知上下游服务的形态。比如一次请求的流量从哪个服务而来、最终落到了哪个服务中去?服务之间是RPC调用,还是HTTP调用?一次分布式请求中的瓶颈节点是哪一个,等等。

简介

MTrace,美团点评内部的分布式会话跟踪系统,其核心理念就是调用链:通过一个全局的ID将分布在各个服务节点上的同一次请求串联起来,还原原有的调用关系、追踪系统问题、分析调用数据、统计系统指标。这套系统借鉴了2010年Google发表的一篇论文《dapper》,并参考了Twitter的Zipkin以及阿里的Eagle Eye的实现。
那么我们先来看一下什么是调用链,调用链其实就是将一次分布式请求还原成调用链路。显式的在后端查看一次分布式请求的调用情况,比如各个节点上的耗时、请求具体打到了哪台机器上、每个服务节点的请求状态,等等。它能反映出一次请求中经历了多少个服务以及服务层级等信息(比如你的系统A调用B,B调用C,那么这次请求的层级就是3),如果你发现有些请求层级大于10,那这个服务很有可能需要优化了。

网络优化

如上图所示,红框内显示了一次分布式请求经过各个服务节点的具体IP,通过该IP就可以查询一次分布式请求是否有跨机房调用等信息,优化调用链路的网络结构。

瓶颈查询


再比如上图,红框部分显示的是系统调用的瓶颈节点,由于该节点的耗时,导致了整个系统调用的耗时延长,因此该节点需要进行优化,进而优化整个系统的效率。这种问题通过调用链路能很快发现下游服务的瓶颈节点;但是假如没有这样的系统,我们会怎样做呢?首先我会发现下游服务超时造成了我的服务超时,这时我会去找这个下游服务的负责人,然后该负责人发现也不是他自己服务的问题,而是他们调用了其他人的接口造成的问题,紧接着他又去找下游的服务负责人。我们都知道跨部门之间的沟通成本很高的,这么找下去会花费大量的不必要时间,而有了MTrace之后,你只需要点开链路就能发现超时问题的瓶颈所在。

优化链路

我们再来看下上面这张图,红框部分都是同一个接口的调用,一次请求调用相同的接口10几次甚至是几十次,这是我们不想看到的事情,那么整个系统能不能对这样的请求进行优化,比如改成批量接口或者提高整个系统调用的并行度?在美团点评内部我们会针对这样的链路进行筛选分析,然后提供给业务方进行优化。

异常log绑定

通过MTrace不仅能做上述这些事情,通过它的特性,还能携带很多业务感兴趣的数据。因为MTrace可以做到数据和一次请求的绑定以及数据在一次请求的网络中传递。比如一些关键的异常log,一般服务的异常log很有可能是因为上游或者下游的异常造成的,那就需要我们手动地对各个不同服务的异常log做mapping。看这次的异常log对应到上游服务的哪个log上,是不是因为上游传递的一些参数造成了该次异常?而通过MTrace就可以将请求的参数、异常log等信息通过traceId进行绑定,很容易地就把这些信息聚合到了一起,方便业务端查询问题。

透明传输数据

业务端往往有这样的需求,它希望一些参数能在一次分布式请求一直传递下去,并且可以在不同的RPC中间件间传递。MTrace对该类需求提供了两个接口:

put(map<String, String> data)
putOnce(map<String, String> data)
  • put 接口:参数可以在一次分布式请求中一直传递。
  • putOnce 接口:参数在一次分布式请求中只传递一级。

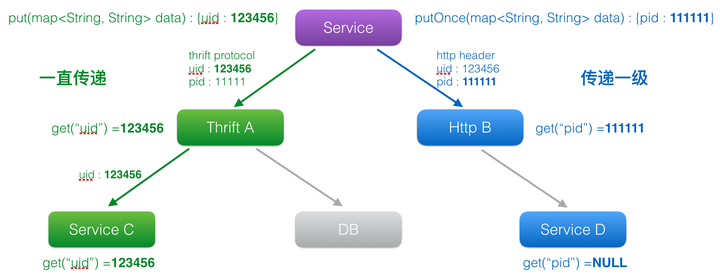

如下图所示

  • 左侧绿色部分是put接口,service中调用了put接口传递了uid=123456这个参数,它会在网络中一直传递,可以在服务A中通过get("uid")的方式获取参数值,也可以在服务C中通过get("uid")的方式获取参数值。
  • 右侧蓝色部分是putOnce接口,service中调用了putOnce接口传递pid=11111,它只会传递一级,可以在服务B中通过get("pid")的方式获取参数值,但是在服务D中就获取不到pid的值了。

以上的两种接口可以用于业务自定义传递数据,比如通过传递一个服务标识,用于AB test,下游的所有服务获取到test的标识就会走test的策略,即上游服务可以传递一些参数,控制所有下游服务的逻辑。当然业务也可以通过该接口传递一些临时性的数据。

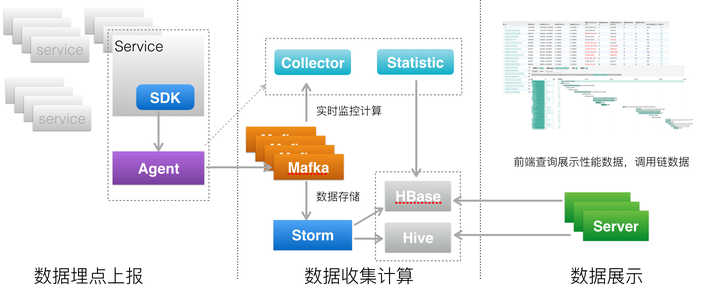

系统架构

主要分为三层:数据埋点上报、数据收集计算、数据前端展示。

基本概念

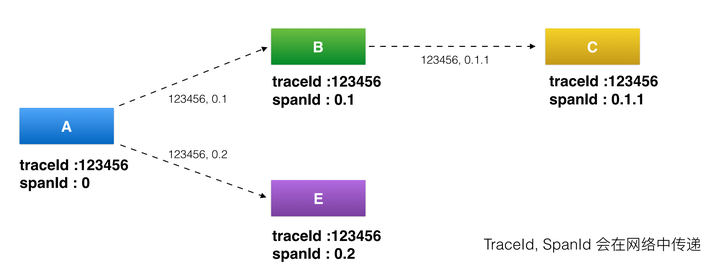

traceId

全局唯一,64位整数,用于标识一次分布式请求,会在RPC调用的网络中传递。

spanId

签名方式生成:0, 0.1, 0.1.1, 0.2。用于标识一次RPC在分布式请求中的位置,比如0.2就是0节点服务调用的第二个服务。

annotation

业务端自定义埋点,业务感兴趣的想上传到后端的数据,比如该次请求的用户ID等。

数据埋点

埋点SDK

提供统一的SDK,在各个中间件中埋点,生成traceID等核心数据,上报服务的调用数据信息。

  • 生成调用上下文;
  • 同步调用上下文存放在ThreadLocal, 异步调用通过显式调用API的方式支持;
  • 网络中传输关键埋点数据,用于中间件间的数据传递,支持Thrift, HTTP协议。

业内有些系统是使用注解的方式实现的埋点,这种方式看似很优雅,但是需要业务方显式依赖一些AOP库,这部分很容易出现问题,因为AOP方式太过透明,导致查问题很麻烦,而且业务方配置的东西越多越容易引起一些意想不到的问题,所以我们的经验是尽量在各个统一的中间件中进行显式埋点,虽然会导致代码间耦合度增加,但是方便后续定位问题。其次,为了整个框架的统一,MTrace并非仅支持Java一种语言,而AOP的特性很多语言是不支持的。

Agent

  • 透传数据,用作数据转发;
  • 做流量控制;
  • 控制反转,很多策略可以通过agent实现,而不需要每次都升级业务代码中的SDK。

Agent仅仅会转发数据,由Agent判断将数据转发到哪里,这样就可以通过Agent做数据路由、流量控制等操作。也正是由于Agent的存在,使得我们可以在Agent层实现一些功能,而不需要业务端做SDK的升级,要知道业务端SDK升级的过程是很缓慢的,这对于整个调用链的系统来说是不可接受的,因为MTrace整个系统是针对庞大的分布式系统而言的,有一环的服务缺失也会造成一定的问题。

目前MTrace支持的中间件有:

  • 公司内部RPC中间件
  • http中间件
  • mysql中间件
  • tair中间件
  • mq中间件

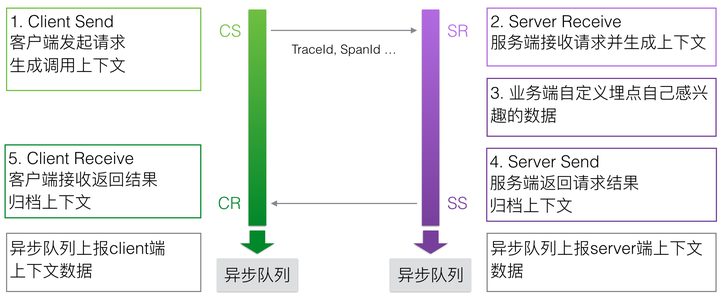

数据埋点的四个阶段:

  • Client Send : 客户端发起请求时埋点,需要传递一些参数,比如服务的方法名等

      Span span = Tracer.clientSend(param);

  • Server Recieve : 服务端接收请求时埋点,需要回填一些参数,比如traceId,spanId

      Tracer.serverRecv(param);

  • ServerSend : 服务端返回请求时埋点,这时会将上下文数据传递到异步上传队列中

      Tracer.serverSend();

  • Client Recieve : 客户端接收返回结果时埋点,这时会将上下文数据传递到异步上传队列中

      Tracer.clientRecv();

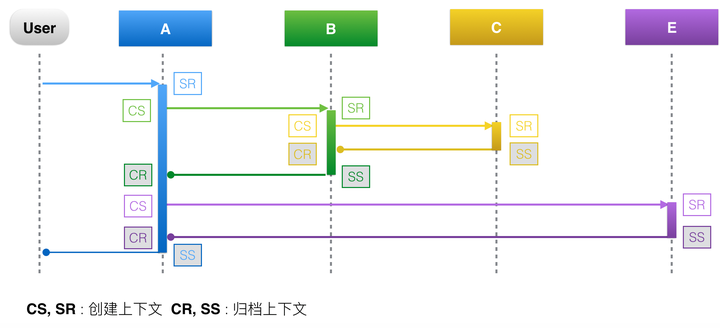

埋点上下文

上图CS、SR为创建上下文的位置,CR、SS为归档上下文的位置。

上下文归档

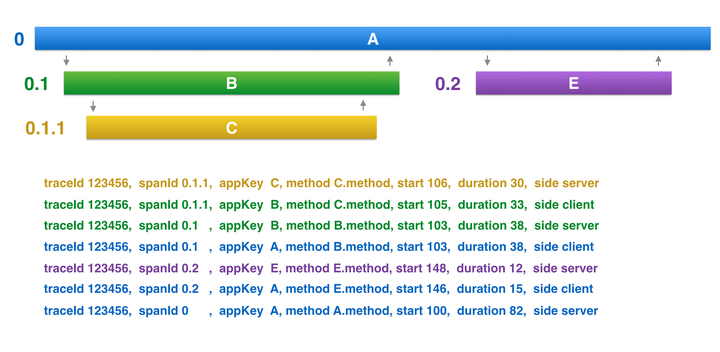

上下文归档,会把上下文数据异步上传到后端,为了减轻对业务端的影响,上下文上报采用的是异步队列的方式,数据不会落地,直接通过网络形式传递到后端服务,在传递之前会对数据做一层压缩,主要是压缩比很可观,可以达到10倍以上,所以就算牺牲一点CPU资源也是值得的。具体上报的数据如图所示:

我们之前在数据埋点时遇到了一些问题:

  • 异步调用
    • 异步IO造成的线程切换,不能通过ThreadLocal传递上下文。
    • 显式的通过API进行埋点传递,切换前保存,切换后还原。
    • 提供封装好的ThreadPool库。
  • 数据量大,每天千亿级别的数据
    • 批量上报
    • 数据压缩
    • 极端情况下采样

数据存储

Kafka使用

我们在SDK与后端服务之间加了一层Kafka,这样做既可以实现两边工程的解耦,又可以实现数据的延迟消费。我们不希望因为瞬时QPS过高而引起的数据丢失,当然为此也付出了一些实效性上的代价。

实时数据Hbase

调用链路数据的实时查询主要是通过Hbase,使用traceID作为RowKey,能天然的把一整条调用链聚合在一起,提高查询效率。

离线数据Hive

离线数据主要是使用Hive,可以通过SQL进行一些结构化数据的定制分析。比如链路的离线形态,服务的出度入度(有多少服务调用了该服务,该服务又调用了多少下游服务)

前端展示

前端展示,主要遇到的问题是NTP同步的问题,因为调用链的数据是从不同机器上收集上来的,那么聚合展示的时候就会有NTP时间戳不同步的问题,这个问题很难解决,于是我们采取的方式是前端做一层适配,通过SpanId定位调用的位置而不是时间,比如0.2一定是发生在0.1这个Span之后的调用,所以如果时间出现漂移,就会根据SpanId做一次校正。即判断时间顺序的优先级为最高是spanid,然后是时间戳。

总结

核心概念:调用链;
用途:定位系统瓶颈,优化系统结构、统计系统指标、分析系统数据;
架构:埋点上报、收集计算、展示分析。

分布式会话跟踪系统主要的特点就是能关联服务之间的联动关系,通过这层关系可以延伸出来很多有意义的分析数据,统计数据。为优化系统结构,查询系统瓶颈问题带来了极大的便利。
