目录
本文讲的是如何定制Echarts的tree图。主要包括下载、全局变量名修改、左键菜单添加、右键菜单添加、内容缩放、文本过滤高亮等。
一 说明
Echarts中提供了tree图，但实际项目中，该tree图并不一定能完全满足项目需求。例如：需要在鼠标右键到节点上添加一个下拉菜单，并且能进行操作。因此，就需要要对该图表进行定制。
二 代码下载
实际项目开发中，可能只需要一个tree图，就没必要下载全量的Echarts代码包了，因为完整的Echarts代码包非常大，10多万行代码呢，为提高项目性能，建议只下载用到的图标和组件。
而Echarts也非常人性化的提供了在线定制构建能力，可以实现按需下载：http://www.echartsjs.com/builder.html
三 全局变量名修改
实际项目中可能已经引入了Echarts，但该Echarts版本存在问题：当前使用的Echarts版本太老了，该版本中还没有我们将要用到的Tree图，而要将整个版本升级到最新版本，或者有Tree图的版本，可能会导致之前图表出现接口不一致导致的BUG，尤其是已经上线或者即将上线的项目，这种升级风险很大。
一个比较好的解决方案就是：引入两套Echarts代码。
但必须解决两套Echarts图表代码冲突的问题，而这个冲突主要是Echarts对外提供的全局变量windows.echarts。只需要将一个Echarts代码包中的全局变量修改掉，然后使用修改后的全局变量生成图表即可。

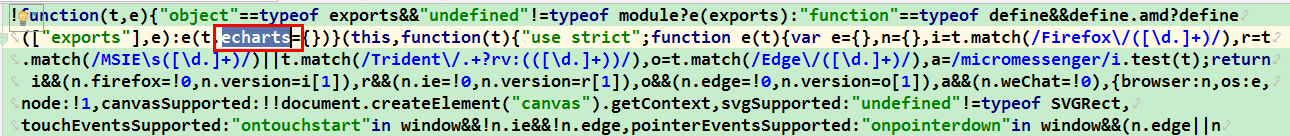

在下载的Echarts包中（uglify混淆后的包），搜echarts，将下边位置的echarts修改为dlgTreeEcharts：

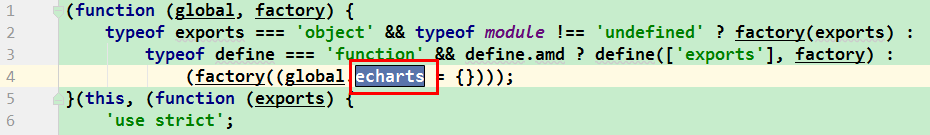

没有做uglify混淆压缩的Echarts包中，修改echarts的位置如下：
定制完后，生成图表代码如下：
var myChart = dlgTreeEcharts.init(document.getElementById('main'));
四 hover菜单
Echarts提供了比较多的事件接口，其中click、mouseover等是最基础的事件。
详细参考：http://www.echartsjs.com/api.html#events
myChart.on('mouseover', function (params) {
console.log(params);
$('.left-hover-menu').css({
'display': 'block',
'left': params.event.offsetX + 15,
'top' : params.event.offsetY + 15
});
});
myChart.on('mouseout', function (params) {
console.log('out');
$('.left-hover-menu').css({
'display': 'none',
'left': '-9999px',
'top' : '-9999px'
});
});上边代码中，mouseover用于显示绝对定位的菜单，并设置其位置；mouseout用于隐藏菜单。
五 右键菜单
Echarts还提供了一个contextmenu事件，用于鼠标右击时触发。
详细见：
http://echarts.baidu.com/tutorial.html#ECharts%20%E4%B8%AD%E7%9A%84%E4%BA%8B%E4%BB%B6%E5%92%8C%E8%A1%8C%E4%B8%BA
http://www.echartsjs.com/api.html#events
注意：在添加右键菜单时，首先要给整个树图外层容器DOM绑定一个右键事件，返回false，避免浏览器默认事件触发，出现默认菜单。
$('.tree-container').bind("contextmenu", function () { return false; });//防止默认菜单弹出
myChart.on('contextmenu', function (params) {
$('.right-click-menu').css({
'display': 'block',
'left': params.event.offsetX + 15,
'top' : params.event.offsetY + 15
});
});
$('.tree-container').click(function () {
$('.right-click-menu').css({
'display': 'none',
'left': '-9999px',
'top' : '-9999px'
});
})六 缩放功能
Echarts中专门提供了用于缩放的组件datazoom，但tree图并没用用到该组件。这点令不少人大感恼火，研究尝试很久，使用datazoom配置到tree图后就是不生效甚至报错。最后，无意中看到tree的series中有个配置项是roam，用于控制缩放和平移，不按套路出牌啊，藏得真深。
很简单，设置roam为true，缩放和平移功能都有了。
roam官方介绍：http://www.echartsjs.com/option.html#series-tree.roam
七 文字过滤高亮
实际项目中，有这样的需求：由于树的节点特别多，需要提供搜索功能，例如：输入‘报表’，需要查找所有节点name中包含‘报表’两个字的，并将其高亮显示。
这个可以通过Echarts提供的富文本标签和Tree组件的series.label.formatter来实现。
http://www.echartsjs.com/tutorial.html#%E5%AF%8C%E6%96%87%E6%9C%AC%E6%A0%87%E7%AD%BE
http://www.echartsjs.com/option.html#series-tree.label.formatter
http://www.echartsjs.com/option.html#series-tree.label.rich
详细代码如下：
label ： {
normal: {
position: 'left',
verticalAlign: 'middle',
align: 'right',
fontSize: 15,
formatter: function (param) {
if (param.name.match('Tra')) {
return '{a|' + param.name + '}'
} else {
return param.name;
}
},
rich: {
a: {
color: 'red',
lineHeight: 10
}
}
}
}代码说明：上边代码中，formatter通过设置为函数，对name进行判断，看是否有匹配的关键字‘Tra’（用户搜索的关键字，Tra只是举个例子），如果匹配上了，就返回一个匹配富文本的格式；下边的rich就是富文本样式设置。

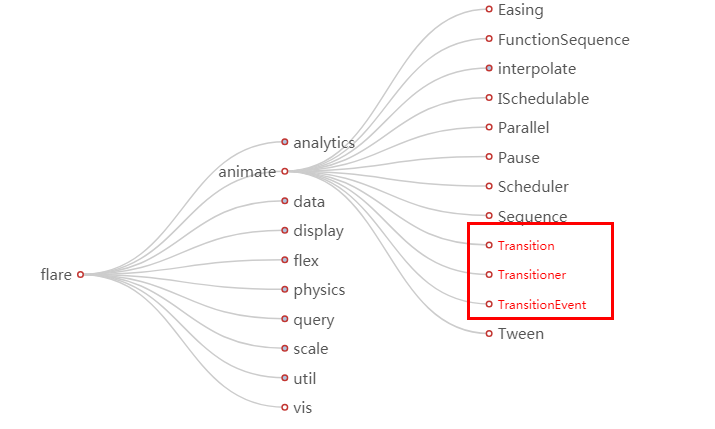

实际效果如下：
八 各级文字位置设置
Echarts对各级文字位置有个自适应设置：该节点展开时，文字自动放到左侧；节点收起来时，文字自动放到右侧了。
实际项目中，为了达到视觉上整齐效果，需要无论节点是否展开都将文字设置为一个位置。
实现方法：
data接口中，有个label属性，label属性中的position用于设置当前节点的文字位置，可以通过这个接口将该级文本设置为固定位置。
注意：不要设置label.align属性，否则可能位置有偏差。

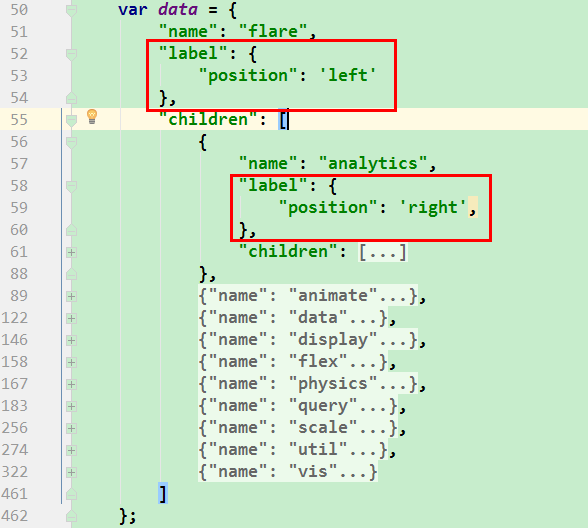

设置方法如下：

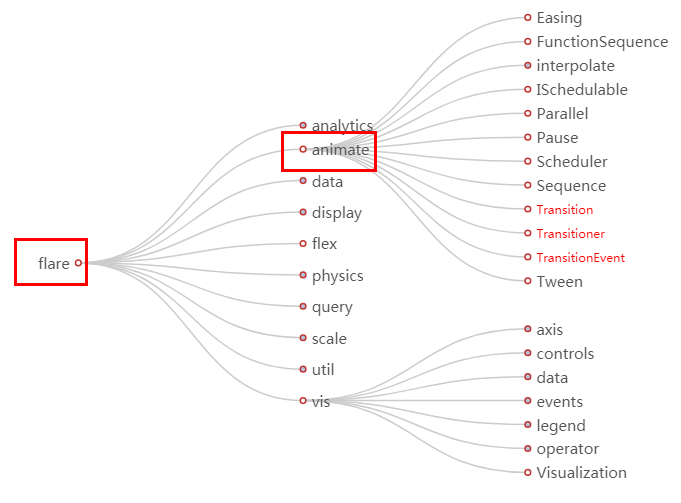

效果如下：
八 完整示例代码
说明：由于data数据很多，没有在下边显示，可以参考Echarts官网示例数据：http://www.echartsjs.com/examples/editor.html?c=tree-basic
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<title>Title</title>
<script src="echarts.min.js"></script>
<script src="jquery.js"></script>
<style>
.tree-container {
border: 1px solid grey;
position: relative;
}
.left-hover-menu {
position: absolute;
border: 1px solid grey;
left: -99999px;
top: -999999px;
}
.right-click-menu {
position: absolute;
border: 1px solid blue;
left: -99999px;
top: -999999px;
}
</style>
</head>
<body>
<div class="tree-container">
<div id="main" style="width: 1200px;height:1000px;"></div>
</div>
<div class="left-hover-menu">
<div>中文名: 报表</div>
<div>英文名:data charts</div>
<div>产品域定义:用于记录各种数据.</div>
</div>
<div class="right-click-menu">
<div>新增业务对象</div>
<div>编辑</div>
<div>删除</div>
</div>
<script type="text/javascript">
var myChart = dlgTreeEcharts.init(document.getElementById('main'));
myChart.setOption(option = {
tooltip: {
show: false
},
series: [
{
type: 'tree',
data: [data],
top: '1%',
left: '7%',
bottom: '1%',
right: '20%',
symbolSize: 7,
label: {
normal: {
position: 'left',
verticalAlign: 'middle',
align: 'right',
fontSize: 15,
formatter: function (param) {
if (param.name.match('Tra')) {
return '{a|' + param.name + '}'
} else {
return param.name;
}
},
rich: {
a: {
color: 'red',
lineHeight: 10
}
}
},
emphasis: {
fontSize: 25
}
},
leaves: {
label: {
normal: {
position: 'right',
verticalAlign: 'middle',
align: 'left'
},
}
},
expandAndCollapse: true,
roam: true, // 缩放
animationDuration: 550,
animationDurationUpdate: 750
}
]
});
myChart.on('mouseover', function (params) {
console.log(params);
$('.left-hover-menu').css({
'display': 'block',
'left': params.event.offsetX + 15,
'top': params.event.offsetY + 15
});
});
myChart.on('mouseout', function (params) {
console.log('out');
$('.left-hover-menu').css({
'display': 'none',
'left': '-9999px',
'top': '-9999px'
});
});
$('.tree-container').bind("contextmenu", function () {
return false;
});//防止默认菜单弹出
myChart.on('contextmenu', function (params) {
$('.right-click-menu').css({
'display': 'block',
'left': params.event.offsetX + 15,
'top': params.event.offsetY + 15
});
});
$('.tree-container').click(function () {
$('.right-click-menu').css({
'display': 'none',
'left': '-9999px',
'top': '-9999px'
});
});
</script>
</body>
</html>
