玩转Redis-Lua脚本入门到实战-树形结构存储及查询

  《玩转Redis》系列文章 by zxiaofan主要讲述Redis的基础及中高级应用，穿插企业实战案例。本文是《玩转Redis》系列第【16】篇，最新系列文章请前往 公众号 “zxiaofan”（点我点我）查看，或 百度搜索 “玩转Redis zxiaofan”（点我点我）即可。

本文关键字：玩转Redis、Lua脚本入门到实战、树形结构、树形结构的解决方案、“邻接表”、“路径枚举”、查找部门的所有上级部门；

往期精选：《玩转Redis-干掉钉子户-没有设置过期时间的key》

大纲

• 树形结构的常见场景及解决方案
  • 树形结构的常见场景
  • 树形结构的解决方案：“邻接表”、“路径枚举”
• Redis下树形结构的存储
• Redis中如何使用Lua脚本
  • Redis支持的Lua脚本命令简述
  • Redis支持的Lua脚本命令详解
  • Redis如何调试Lua脚本
• Lua脚本实战Redis树形结构
• Redis中使用Lua脚本的注意事项

前言：

  在toB公司负责中台业务，众多企业的部门关系是树形结构，前段时间有业务诉求是“在大数据量下高效查询指定部门的所有上级部门，企业的部门树形关系可能随时变更”。在MySQL的基础上遂想到了利用Redis缓存树形结构并实现高效查询。

1、树形结构的常见场景及解决方案

1.1、树形结构的常见场景

  生活中我们有很多树形结构的数据场景，比如：

• 国家行政区域编码；

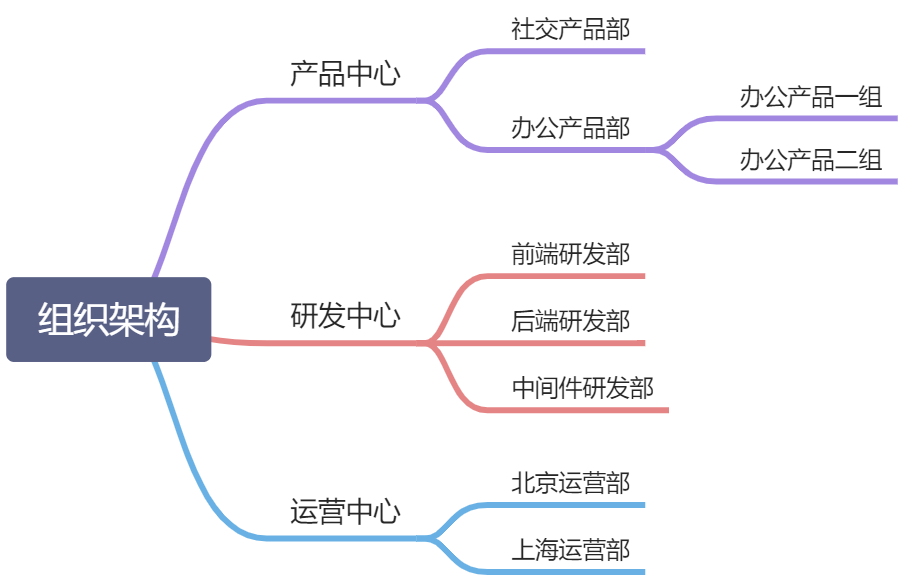

• 企业组织架构；

  树形结构数据的特征是 有明显的所属关系，比如 “行政区域编码”示例中“朝阳区”属于“北京市”，“组织架构”示例中“社交产品部”属于“产品中心”。

1.2、树形结构的解决方案

1.2.1、邻接表

  业界最常使用的方案恐怕就是“邻接表”了，简而言之，“邻接表”的每条数据都存储了“上级数据ID”。

数据ID	数据名称	上级数据ID
cpzx	产品中心	总公司ID
sjcpb	社交产品部	cpzx
bgcpb	办公产品部	cpzx
bgcpyz	办公产品一组	bgcpb
bgcpez	办公产品二组	bgcpb

“邻接表”的优点：

• 添加数据高效；
• 修改数据的上级高效；
• 删除叶子节点数据高效；

“邻接表”的缺点：

• 删除中间节点需移动其子节点；
• 查询节点的所有叶子节点、所有父节点复杂；
  • 这里指MySQL，Oracle是支持递归查询的；

1.2.2、路径枚举

  另一个比较常用的方案就是“路径枚举”了，其核心思想是，每条数据都有字段存储了其所有的上级信息。

数据ID	数据名称	路径
1	中国	1
11	北京市	1,11
110105	朝阳区	1,11,110105
51	四川省	1,51
5101	成都市	1,51,5101
510104	锦江区	1,51,5101,510104

“路径枚举”的优点：

• 查询节点的所有父节点高效；
  • select 路径 where 数据ID = ‘节点ID’;
• 查询节点的所有子节点高效；
  • select 数据ID where 路径 like ‘1,51%’;

“路径枚举”的缺点：

• 依赖复杂逻辑维护路径；
• 路径长度可能失控；
• 非叶子节点删除或变更上级节点时，所有子节点都将变动；

  除了“邻接表”、“路径枚举”，还有存储子孙节点范围的“嵌套集”、维护独立数据表存储所有子孙节点关系的“闭包表”等方案用于存储树形结构数据。由于不是本文重点，此处不再赘述。

  在实际的生产方案中，我们也不用拘泥于以上某个方案，适当的将方案整合使用，往往事半功倍。比如我们的生产系统，就有将“邻接表”、“路径枚举”方案混合使用的场景，综合性能也相当出色。

不管黑猫白猫，抓到耗子就是好猫。

2、Redis下树形结构的存储

  在阐述存储方案前，我们先详细梳理下现有的业务场景，技术都是为业务服务的。

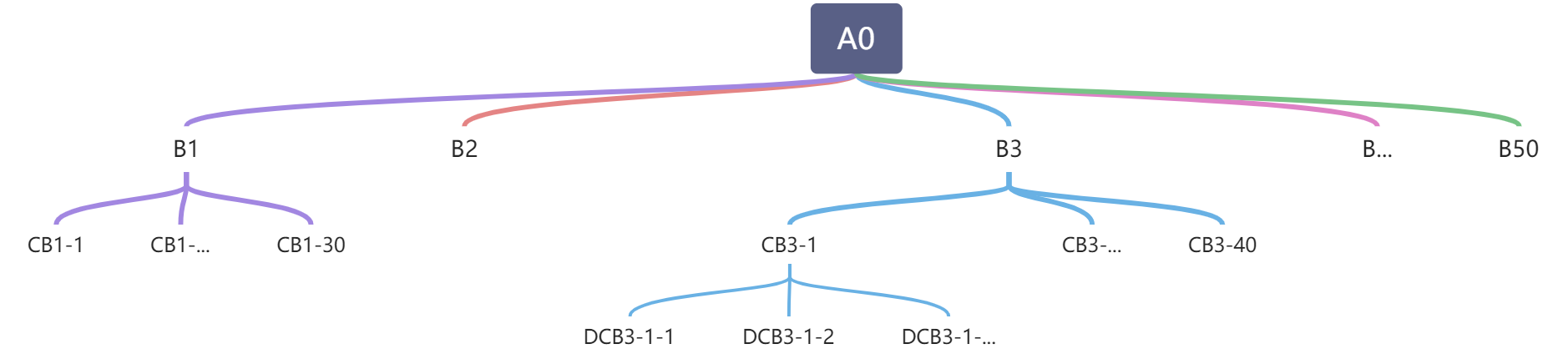

  toB系统，系统中有众多企业（company1 ~ company666），每个企业都有自己的部门树。示例：某公司 A0 下有 B1 ~ B50 这 50 个一级部门；每个一级部门 下 又有若干 个二级部门（比如 B1 下 有 CB1-1 ~ CB1-30 这 30 个二级部门，B3 下 有 CB3-1 ~ CB3-40 这 40 个二级部门）；同理，每个二级部门下又有若干个三级部门。对于大企业而言，部门达到几千上万。此外需要注意的是，企业的部门信息是可能随时变动的。而现在我们的诉求是：查询 第N级某个部门的所有上级部门信息。

  在MySQL场景下，我们可以“邻接表”或者“路径枚举”方案，甚至于像上面提及的需要做方案混合。对于诉求“查询节点的所有父节点”，通过先前的方案分析，“路径枚举”是较优的方案。但如果当QPS很高，需要进一步提升性能呢，除了提升DB的性能响应外，我们是否还有其他的出路？

  高性能的Redis进入了我们的视野，那么如何使用Redis完成树型结构的存储呢？

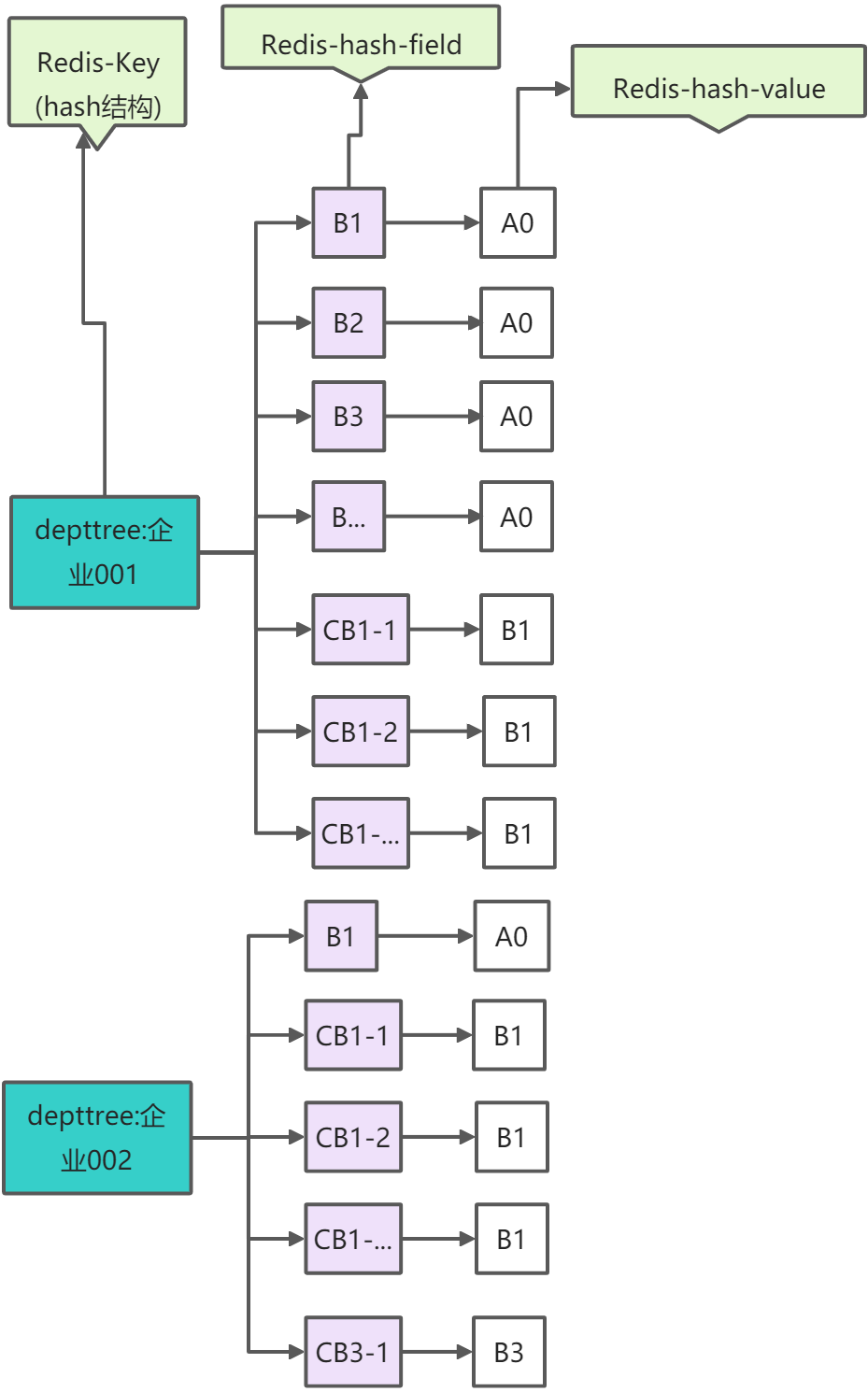

  此处我们使用的Redis数据结构是 Hash，Redis的key为企业ID（depttree:企业ID），field 为 部门ID，field 对应的value是 该部门ID对应的上级部门ID。示例如下：

业务逻辑：

• 查询所有父部门时，先从缓存中查询，缓存缺失时从DB查询并更新到Redis；
• 部门关系变更时，则删除Redis缓存；
• 部门删除时，则删除Redis缓存；
• Redis中的数据存储采用的是“邻接表”的方式；
• 由于任意部门的父部门都可能变动，Redis中的数据存储不采用“路径枚举”方案；

需要注意的是：

• 更新Redis时采用批量更新提升性能，HMSET key field value [field value …]；
• 实际生产中，我们采用的是二级缓存，方案更复杂，此处不展开；

HMSET depttree:企业001 B1 A0 B2 A0 B3 A0 CB1-1 B1

3、Redis中如何使用Lua脚本

  在上一节中部门关系数据已经存到Redis了，从hash的结构看，无法一次性查询指定部门的所有上级部门，所以我们需要使用到 Lua 脚本。正式实战之前，我们先学习下Redis中如何使用 Lua 脚本。

  Redis 2.6.0 版本开始支持 Lua 脚本。Redis中使用 Lua 脚本应直接提供程序体，不需要也不能定义一个函数。下面我们来开始Redis Lua脚本的入门吧。

3.1、Redis支持的Lua脚本命令简述

命令	功能	参数
EVAL	执行Lua脚本	EVAL script numkeys key [key …] arg [arg …]
SCRIPT LOAD	将脚本内容导入Redis的脚本缓存	SCRIPT LOAD script
EVALSHA	通过导入脚本的SHA1摘要值执行脚本	EVALSHA sha1 numkeys key [key …] arg [arg …]
SCRIPT EXISTS	判断指定SHA1摘要值的脚本是否存在	SCRIPT EXISTS sha1 [sha1 …]
SCRIPT FLUSH	清空所有的Lua脚本缓存	SCRIPT FLUSH
SCRIPT KILL	杀死正在执行的没有写操作的Lua脚本	SCRIPT KILL
SCRIPT DEBUG	设置Lua脚本debug模式	SCRIPT DEBUG YES | SYNC | NO

3.2、Redis支持的Lua脚本命令详解

3.2.1、EVAL

• 参数
  • EVAL script numkeys key [key …] arg [arg …]
• 功能
  • 执行Lua脚本
• 可用版本
  • 2.6.0
• 时间复杂度
  • 取决于执行的脚本；
• 参数说明
  • script：脚本内容；
  • numkeys：key的个数；
  • [key …]：key值，个数必须和numkeys匹配；
  • [arg …]：附加参数，[key …]后的均为附加参数，个数不固定；
• 返回值
  • 脚本执行结果；
• 备注
  • Lua 脚本中通过 KEYS[1]、KEYS[2]、ARGV[1] 获取传入的参数；

127.0.0.1:6379> eval "return redis.call('set','公众号','zxiaofan')" 0
OK

127.0.0.1:6379> eval "return redis.call('set',KEYS[1],'bar')" 1 foo
OK

3.2.2、SCRIPT LOAD

• 参数
  • SCRIPT LOAD script
• 功能
  • 将脚本内容导入Redis的脚本缓存；
• 可用版本
  • 2.6.0
• 时间复杂度
  • O(N)，N取决于脚本字节长度；
• 参数说明
  • script：脚本内容；
• 返回值
  • 导入脚本的SHA1摘要值；
