[Micropython]TPYBoard v202 智能WIFI远控小车

前言

之前有过用TPYBoard v102制作的各种各样功能的智能小车,比如自动寻迹、自动避障、手机蓝牙遥控等。想着还缺个WIFI控制的,那就用TPYBoard v202做一个吧。

设计思路

WIFI是目前最有广泛运用的一项无线网络传输技术,覆盖范围广,可远程。本次实现了远程WIFI控制,不仅可以在家里操作,还可以接入一些云平台,实现远程操控。具体思路如下:

1、TPYBoard v202作为整个小车的核心控制部分,连接L298N电机驱动模块,实现小车的基本方向控制;

2、TPYBoard v202接入网络,开启Socket服务实现web服务器功能;

3、手机接入同一局域网,可通过浏览器访问控制页面,进行小车控制。


所需器件



- TPYBoard v202开发板 1块
- USB数据线(MicroUSB) 1条
- L298N电机驱动模块 1个
- 小车套件包(底板、电机等) 1个
- 18650电池 2节
- 18650电池盒 1个

程序源码


TPYBoard v202 源代码(main.py)

import socket                 #导入socket通信库
import machine
from machine import Pin

g4 = Pin(4,Pin.OUT)
g5 = Pin(5,Pin.OUT)
g12 = Pin(12,Pin.OUT)
g13 = Pin(13,Pin.OUT)

def Go():
    g4.value(1)
    g5.value(0)
    g12.value(1)
    g13.value(0)
def Back():
    g4.value(0)
    g5.value(1)
    g12.value(0)
    g13.value(1)

def Left():
    g4.value(1)
    g5.value(0)
    g12.value(0)
    g13.value(0)
def Right():
    g4.value(0)
    g5.value(0)
    g12.value(1)
    g13.value(0)
def Stop():
    g4.value(0)
    g5.value(0)
    g12.value(0)
    g13.value(0)
#-----------------------HTTP Server-----------------------#
#ap模式下,默认ip地址为192.168.4.1
addr = ('192.168.4.1',80) #定义socket绑定的地址,ip地址为本地,端口为80
s = socket.socket()     #创建一个socket对象
s.bind(addr)            #绑定地址
s.listen(5)             #设置允许连接的客户端数量
print('listening on:', addr)
while True:
    cl, addr = s.accept() #接受客户端的连接请求,cl为此链接创建的一个新的scoket对象,addr客户端地址
    print('client connected from:', addr)
    cl_file = cl.makefile('rwb', 0) #返回与socket对象关联的文件对象。rwb:支持二进制模式的读写操作 0:默认值,不支持缓存
    req = b''
    while True:
        line = cl_file.readline() #读取发送过来的数据,直到\r\n换行结束
        if not line or line == b'\r\n':
            break
        req += line
    print("Request:")
    req=req.decode('utf-8').split('\r\n')
    #http header 解析
    req_data=req[0].lstrip().rstrip().replace(' ','').lower()
    print(req_data)
    if req_data.find('favicon.ico')>-1:
        cl.close()
        continue
    else:
        req_data=req_data.replace('get/?','').replace('http/1.1','')
        index = req_data.find('key=')
        value = req_data[index+4:index+6].lstrip().rstrip()
        print('key:',value)
        if value == 'go':
            Go()
        elif value == 'ba':
            Back()
        elif value == 'le':
            Left()
        elif value == 'ri':
            Right()
        else:
            Stop()
    with open("control.html", 'r') as f:
        for line in f:
            cl.send(line)
    #cl.send(response)   #返回html网页的数据
    cl.close()          #关闭socket



硬件的连接

TPYBoard v202L298N电机驱动
VIN+5V
GNDGND
G5IN1
G4IN2
G13(MO)IN3
G12(MI)IN4
L298N电机驱动两侧电机
OUT1车头朝前
OUT2右侧电机
OUT3车头朝前
OUT4左侧电机
注:电机不分正负极,怎么接都可以,只不过就是正转和反转的问题。若在调试中电动转动方向不对,你可以修改程序或者将接线调换过来。
L298N电机驱动电池盒
+12V正极(红线)
GND负极(黑线)
注:可在电池正极与电机驱动之间外接一个按键开关模块,这样可以增加一个总开关功能。

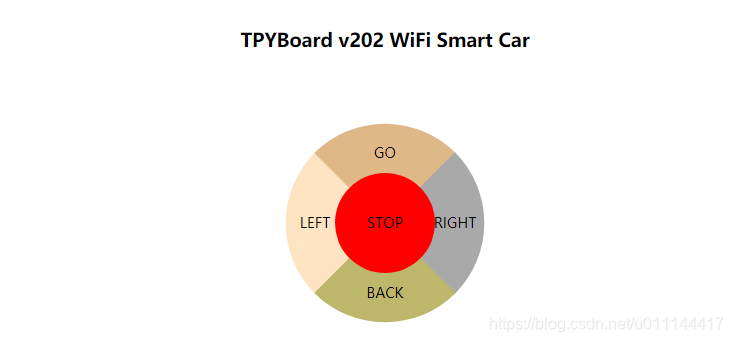

网页效果



演示效果


`点击观看视频: http://mpvideo.qpic.cn/0bf2hqaaeaaaveaa3ui5h5pfapgdai6aaaqa.f10002.mp4?dis_k=75bc9f531e0fe018cfc344a63c5fdc1d&dis_t=1579070805


源码下载


下载源码 :https://github.com/TPYBoard/TPYBoard-v202/tree/master/12.%E6%99%BA%E8%83%BDWIFI%E8%BF%9C%E6%8E%A7%E5%B0%8F%E8%BD%A6
