网络知识总结四：链路层协议补充之VLAN

VLAN了解即可，知道这个技术是负责分割局域网的。一般的可管理交换机使用vlan命令即可划分vlan。不同的vlan之间是不可见的，除非使用路由器连接。

虚拟局域网（VLAN）是一组逻辑上的设备和用户，这些设备和用户并不受物理位置的限制，可以根据功能、部门及应用等因素将它们组织起来，相互之间的通信就好像它们在同一个网段中一样，由此得名虚拟局域网。VLAN是一种比较新的技术，工作在OSI参考模型的第2层和第3层，一个VLAN就是一个广播域，VLAN之间的通信是通过第3层的路由器来完成的。与传统的局域网技术相比较，VLAN技术更加灵活，它具有以下优点： 网络设备的移动、添加和修改的管理开销减少；可以控制广播活动；可提高网络的安全性。

在计算机网络中，一个二层网络可以被划分为多个不同的广播域，一个广播域对应了一个特定的用户组，默认情况下这些不同的广播域是相互隔离的。不同的广播域之间想要通信，需要通过一个或多个路由器。这样的一个广播域就称为VLAN。

物理位置不同的多个主机如果划分属于同一个VLAN，则这些主机之间可以相互通信。物理位置相同的多个主机如果属于不同的VLAN，则这些主机之间不能直接通信。VLAN通常在交换机或路由器上实现，在以太网帧中增加VLAN标签来给以太网帧分类，具有相同VLAN标签的以太网帧在同一个广播域中传送。

实际应用中的VLAN还是很复杂的，以后补充，这是个弱项，下面的可以先不看。

以下文章转自：http://blog.csdn.net/shenwansangz/article/details/44921899

VLAN是一种比较新的技术，工作在OSI参考模型的第2层和第3层，一个VLAN就是一个广播域，VLAN之间的通信是通过第3层的路由器来完成的。

IEEE802.1q完成这些功能的关键在于标签。支持IEEE 802.1q 的交换端口可被配置来传输标签帧或无标签帧。一个包含VLAN信息的标签字段可以插入到以太帧中。如果端口有支持IEEE 802.1q 的设备（如另一个交换机）相连，那么这些标签帧可以在交换机之间传送VLAN成员信息，这样VLAN就可以跨越多台交换机.

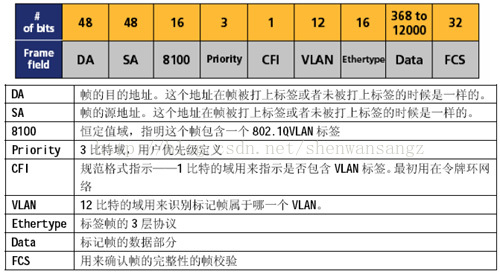

下图就是以太网中的IEEE 802.1q 标签帧格式。

vtp是cisco的私有协议，是用于维持交换机之间的vlan配置信息，以减轻管理员的工作量和减少手动配置vlan的错误率。

3种VTP消息类型

1)客户机的通告请求：客户机请求vlan信息

   ①发送通告请求的时机：重启

域名变更

收到了配置修改编号比自己的高的vtp汇总通告

   ②通告请求的格式：

版本（1字节）	编码（1字节） 0x03 （类型3 ） 表明是通告请求	Rsvd 保留 通常为0	管理域名长度（1字节） VTP 域名的长度
管理域名（32字节）指定了VTP域名
起始值（1字节）在有多个子集通告的情况下，如果从第n个子集通告没有收到，则起始值为n，表示请求发送从n开始的所有子集通告；如果起始值为0，表示请求所有子集通告



服务器的通告相应—汇总通告、子集通告

2）汇总通告：用于通知相邻的交换机目前的VTP域名和配置修改编号

①发送时机：在vlan1上，每300秒发送一次。但拓扑发生变化时（即添加修改删除vlan，配置修改编号发生变化时）也会发出该通告

②格式

版本 （1字节）	编码 （1字节） 0x01 （类型1 ） 表明是汇总通告	后续通告数（1字节） 表明VTP 汇总通告后面跟着多少个子集通告	管理域名长度（1字节） VTP 域名的长度
管理域名（32字节）指定了VTP域名
配置修改编号（4字节）从0开始，当配置更新时，向外发送的VTP通告修订号加1，接收通告的交换机看到比原有的配置修订号更大的通告，就用新的配置覆盖已有的VLAN信息
更新者标识（4字节）存放最近对配置修改编号进行增加的交换机的IP
更新时间戳（12字节）最近配置修改编号增加的日期和时间
MD5摘要（16字节）VTP口令和VTP首部的哈希值，如果口令不匹配，更新将被忽略；在交换机上配置VTP口令，用于保证交换网络VLAN配置的安全性

③交换机收到汇总通告后的反应

域名不同，忽略此数据包

域名相同，对比配置修改编号

配置修改编号比自己的低或相等，忽略此包，如果高，交换机就发送通告请求

3）子集通告：包含与vlan有关的详细信息（如vlan ID 名字等等）

①格式

版本（1字节）	编码（1字节） 0x02 （类型2 ） 表明是子集通告	序号（1字节）	管理域名长度（1字节）
管理域名（32字节）
配置修改编号（4字节）
VLAN信息字段1
… …
VLAN信息字段n

序号：表示了此数据包在会展通告后一系列子集通告中的序号，从1开始。

      接收端交换机用这个值来确保它受到了所有的子集通告。如果没有全收，他就会请求从没格子集通告开始重传

VLAN信息字段：包含 vlan的状态（活动或挂起）、vlan的类型（以太网、令牌环、FDDI或者其他）、vlan名长度、vlan名称、vlan id、MTU的大小（此vlan所支持的最大帧的大小）、
