视音频数据处理入门：I420 图像90° 、180°、270°旋转和左右镜像翻转

本文链接：https://blog.csdn.net/u011645307/article/details/119460733

一、旋转原理

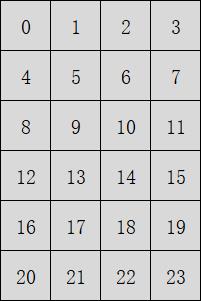

图像旋转就是对应像素点的位置的改变，把对应的像素点修改到指定位置即可实现90度、180度、270度旋转。如下图以4x6为例，每个格子代表一个像素点，格子里面的数字代表当前像素的位置；

SRC

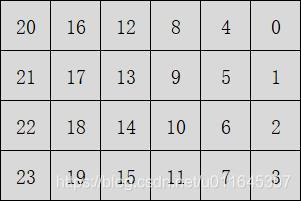

顺时针方向旋转90度

我们以上图为例，顺时针方向旋转90度为例，说明旋转90原理；顺时针方向旋转90度，则宽和高互换，由原来4x6变为6x4;SRC[0]的位置被SRC[20]所替代，形成Rotate90[0],以此类推；最终形成图Rotate90的效果。

Rotate90

SRC像素对应的内存摆放位置如下：

Rotate90像素对应的内存摆放位置如下：

经过对比发现Rotate90第 $index_{Rotate90}$ ( $i_{d}$ x $W_{d}$ + $j_{d}$ )个像素点对应SRC的应该为第

$index_{src}$ ( $H_{src}$ - $j_{d}$ + $i_{d}$ ) ，其中因为进行了90°顺时针旋转所以 $W_{d}$ 的值为 $H_{src}$ 。

可以得出如下公式：

Rotate90[i,j] = SRC[ $H_{src}$ - j,i];

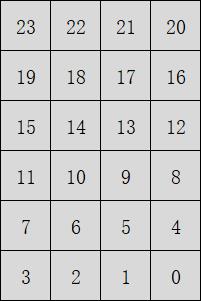

顺时针方向旋转180度

我们以SRC图顺时针方向旋转180度为例，说明旋转180原理；顺时针方向旋转180度，则宽和高不发生改变，还是原来的4x6;SRC[0]的位置被SRC[23]所替代，形成Rotate180[0],以此类推；最终形成图Rotate180的效果。

Rotate180

SRC像素对应的内存摆放位置如下：

Rotate180像素对应的内存摆放位置如下：

经过对比发现Rotate180第 $index_{Rotate180}$ 个像素点对应SRC的应该为第

( $W_{src}$ X $H_{src}$ - $index_{Rotate180}$ )。

可以得出如下公式：

Rotate180[i] = SRC[ $W_{src}$ X $H_{src}$ - i];

顺时针方向旋转270度

我们以SRC图顺时针方向旋转270度为例，说明旋转270原理；顺时针方向旋转270度，则宽和高互换，由原来4x6变为6x4;SRC[0]的位置被SRC[3]所替代，形成Rotate270[0],以此类推；最终形成图Rotate270的效果。

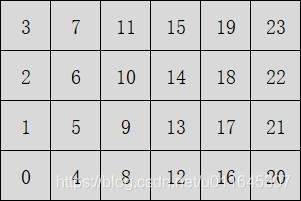

Rotate270

SRC像素对应的内存摆放位置如下：

Rotate270像素对应的内存摆放位置如下：

经过对比发现Rotate270第 $index_{Rotate}$ ( $i_{d}$ , $j_{d}$ )个像素点对应SRC的应该为第

$index_{src}$ ( $j_{d}$ ,W- $i_{d}$ )。

可以得出如下公式：

Rotate270[i,j] = SRC[ j x $W_{src}$ , $W_{src}$ - i];

镜像翻转

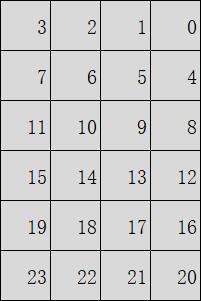

我们以SRC图镜像翻转为例，说明镜像翻转原理，宽和高不发生改变，还是原来的4x6;SRC[0]的位置被SRC[3]所替代，形成RotateMirror[0],以此类推；最终形成图RotateMirror的效果。

RotateMirror

SRC像素对应的内存摆放位置如下：

RotateMirror像素对应的内存摆放位置如下：

经过对比发现RotateMirror第 $index_{Rotate}$ ( $i_{d}$ , $j_{d}$ )个像素点对应SRC的应该为第

$index_{src}$ (W- $i_{d}$ , $j_{d}$ )。

可以得出如下公式：

Rotate270[i,j] = SRC[ $W_{src}$ -i ,j];

二、I420旋转原理

原图介绍

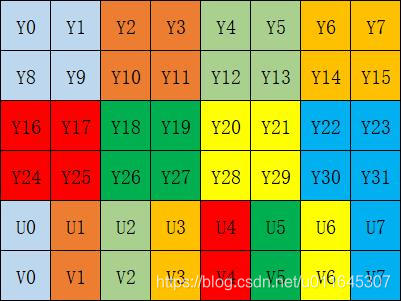

以I420宽高为4x8的图为例，Y0~Y31代表Y分量；U0~U7代表U分量；V0~V7代表V分量;

原图如下：

I420 SRC

I420顺时针方向旋转90度

旋转90度概述

我们以上图为例，I420顺时针方向旋转90度为例，说明I420顺时针方向旋转90原理；I420顺时针方向旋转90度，则宽和高互换，由原来4x8变为8x4;Y[0]的位置被Y[24]所替代，U[0]的位置被U[4]所替代,V[0]的位置被V[4]所替代,形成I420Rotate90[0],以此类推；最终形成图I420Rotate90的效果。

I420Rotate90

I420 SRC对应的内存摆放位置如下：

I420Rotate90对应的内存摆放位置如下：

可以得出如下公式：

I420Rotate90_Y[i,j] = SRC_Y[ $H_{src}$ - j,i];

I420Rotate90_U[i,j] = SRC_U[ $H_{src}$ /2 - j,i];

I420Rotate90_V[i,j] = SRC_V[ $H_{src}$ /2 - j,i];

顺时针旋转90度代码

void RotateI420(uint8_t* src_y, uint8_t* src_u, uint8_t* src_v,
	uint8_t* dst_y, uint8_t* dst_u, uint8_t* dst_v,
	uint32_t width, uint32_t height, int degree)
{
    if (degree == kRotate90)
    {
	   // 第一步我们只转Y
	   // 旋转90度
		int index = 0;
		for (int i = 0; i < width; ++i) {
			for (int j = height - 1; j >= 0; --j) {
				dst_y[index++] = src_y[j * width + i];
			}
		}
        // 第二步我们只转UV
		int uv_index = 0;
		for (int i = 0; i < width / 2; i++) {
			for (int j = height / 2 - 1; j >= 0; j--)
			{
				dst_u[uv_index] = src_u[width / 2 * j + i];
				dst_v[uv_index] = src_v[width / 2 * j + i];
				uv_index++;
			}
		}
	}
}

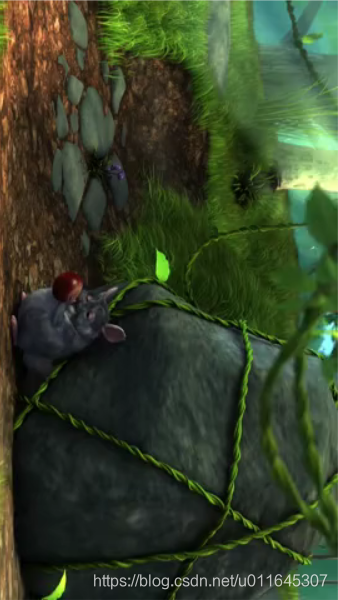

顺时针旋转90度效果

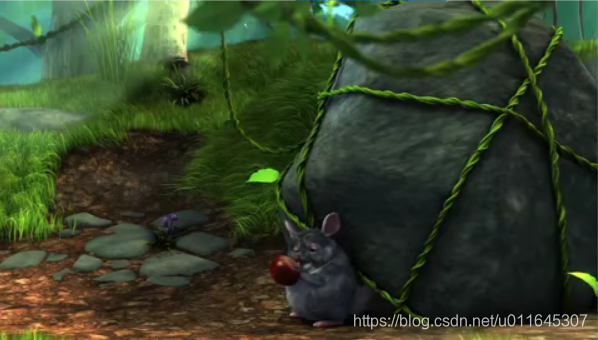

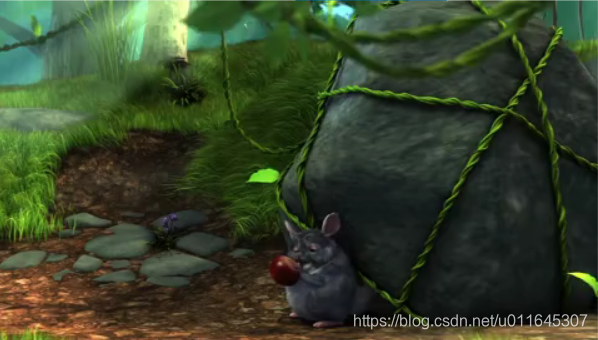

原图

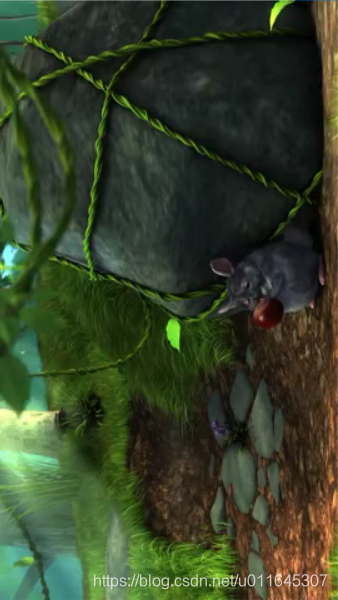

顺时针旋转90°

I420顺时针方向旋转180度

旋转180度概述

我们以I420原图为例，I420顺时针方向旋转180度为例，说明旋转180原理；顺时针方向旋转180度，则宽和高不发生改变，还是原来的4x8;Y[0]的位置被Y[31]所替代，U[0]的位置被U[7]所替代,V[0]的位置被V[7]所替代，以此类推；最终形成图I420Rotate180的效果。

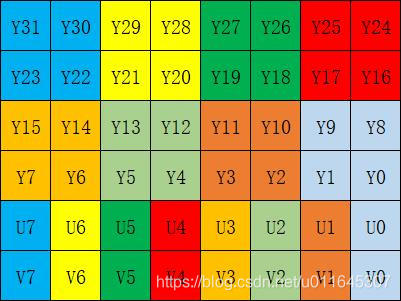

I420Rotate180

I420 SRC对应的内存摆放位置如下：

I420Rotate180对应的内存摆放位置如下：

可以得出如下公式：

I420Rotate180_Y[i,j] = SRC_Y[ i,w - j];

I420Rotate180_U[i,j] = SRC_U[i,W/2 - j];

I420Rotate180_V[i,j] = SRC_V[i,W/2 - j];

顺时针旋转180度代码

void RotateI420(uint8_t* src_y, uint8_t* src_u, uint8_t* src_v,
	uint8_t* dst_y, uint8_t* dst_u, uint8_t* dst_v,
	uint32_t width, uint32_t height, int degree)
{
	if (degree == kRotate180) {
		// 第一步我们只转Y
	    // Y旋转180度
		int index = 0;
		for (int i = width * height-1; i >= 0 ; --i) {
			dst_y[index++] = src_y[i];
		}
		// 第一步我们只转UV
	    // UV旋转180度
		int uv_index = 0;
		for (int i = width / 2 * height / 2; i >= 0; i--) {
			dst_u[uv_index] = src_u[i];
			dst_v[uv_index] = src_v[i];
			uv_index++;
		}
	}
}

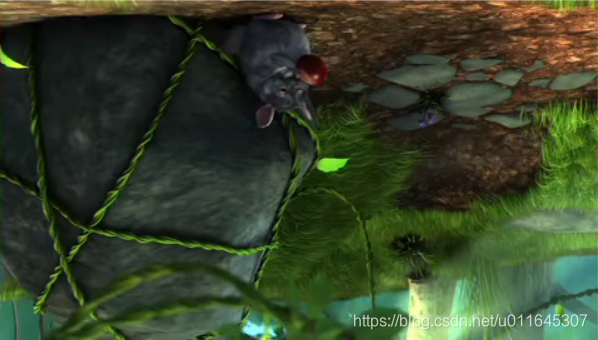

顺时针旋转180度效果

原图

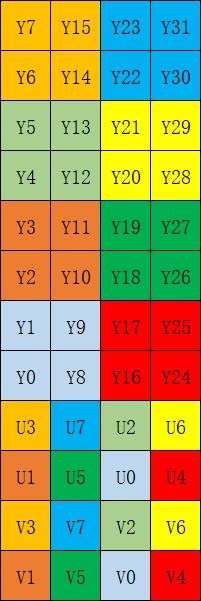

I420顺时针方向旋转270度

旋转180度概述

我们以上图为例，I420顺时针方向旋转270度为例，说明I420顺时针方向旋转270原理；I420顺时针方向旋转270度，则宽和高互换，由原来4x8变为8x4;Y[0]的位置被Y[7]所替代，U[0]的位置被U[3]所替代,V[0]的位置被V[3]所替代,形成I420Rotate270[0],以此类推；最终形成图I420Rotate270的效果。

I420Rotate270

I420 SRC对应的内存摆放位置如下：

I420Rotate270对应的内存摆放位置如下：

可以得出如下公式：

I420Rotate270_Y[i,j] = SRC_Y[ i * w,j];

I420Rotate270_U[i,j] = SRC_U[i * W/2, j];

I420Rotate270_V[i,j] = SRC_V[i * W/2 , j];

顺时针旋转270度代码

void RotateI420(uint8_t* src_y, uint8_t* src_u, uint8_t* src_v,
	uint8_t* dst_y, uint8_t* dst_u, uint8_t* dst_v,
	uint32_t width, uint32_t height, int degree)
{
   if (degree == kRotate270)
   {
		// 第一步我们只转Y
	    // 旋转270度
		int index = 0;
		for (int i = width-1; i >= 0; --i) {
			for (int j = 0; j < height; ++j) {
				dst_y[index++] = src_y[j * width+i];
			}
		}
		// 第一步我们只转UV
	    // 旋转270度
		int uv_index = 0;
		for (int i = width / 2-1; i >= 0; i--) {
			for (int j =  0; j< height / 2; j++)
			{
				dst_u[uv_index] = src_u[width / 2 * j+i];
				dst_v[uv_index] = src_v[width / 2 * j+ i];
				uv_index++;
			}
		}
	}
}

顺时针旋转270度效果

原图

I420Rotate270

I420左右镜像翻转

我们以I420原图为基础，进行左右镜像翻转为例，说明左右镜像翻转原理；镜像翻转则宽和高不发生改变，还是原来的4x8;Y[0]的位置被Y[7]所替代，U[0]的位置被U[3]所替代,V[0]的位置被V[3]所替代，以此类推；最终形成图I420RotateMirror的效果。

I420RotateMirror

I420 SRC对应的内存摆放位置如下：

I420RotateMirror对应的内存摆放位置如下：

可以得出如下公式：

I420RotateMirror_Y[i,j] = SRC_Y[ i ， w-j];

I420RotateMirror_U[i,j] = SRC_U[i ， W/2- j];

I420RotateMirror_V[i,j] = SRC_V[i ， W/2 - j];

顺时针镜像翻转度代码

void RotateI420(uint8_t* src_y, uint8_t* src_u, uint8_t* src_v,
	uint8_t* dst_y, uint8_t* dst_u, uint8_t* dst_v,
	uint32_t width, uint32_t height, int degree)
{
    if (degree == kRotate90) {
		// 第一步我们只转Y
		int index = 0;
		for (int i = 0; i < width; ++i) {
			for (int j = height - 1; j >= 0; --j) {
				dst_y[index++] = src_y[j * width + i];
			}
		}

		int uv_index = 0;
		for (int i = 0; i < width / 2; i++) {
			for (int j = height / 2 - 1; j >= 0; j--)
			{
				dst_u[uv_index] = src_u[width / 2 * j + i];
				dst_v[uv_index] = src_v[width / 2 * j + i];
				uv_index++;
			}
		}
	}
}

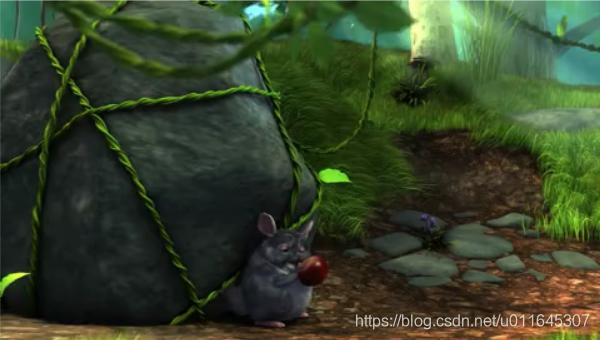

左右镜像翻转效果

原图
