本文介绍了QtCharts模块，重点讲解了QChartView和QChart的功能，包括序列、坐标轴、图例等图表的主要组成部分。通过示例展示了如何创建一个简单的QChart绘图程序，帮助理解QtCharts在数据可视化中的应用。

QtCharts是Qt提供的图表模块，在Qt5.7以前只有商业版才有Qt Charts，但是从Qt5.7开始，社区版本也包含了Qt Charts。Qt Charts可以很方便地绘制常见的折线图、柱状图、饼图等图表。

1 QtCharts模块

Qt Charts模块是一组易于使用的图表组件，它基于Qt的Graphics View架构，其核心组件是QChartView和QChart。

QChartView的父类是QGraphicsView，就是Graphics View架构中的视图组件，所以，QChart View是用于显示图表的视图。

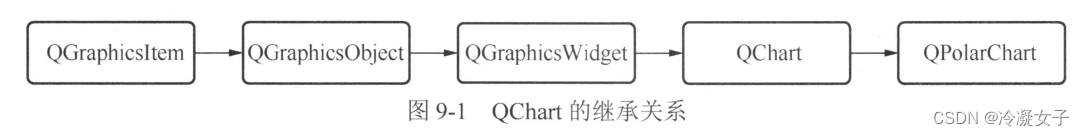

QChart的继承关系如图9-1所示，可以看到，QChart是从QGraphicsItem继承而来的，所以，QChart是一种图形项。

QPolarChart是用于绘制极坐标图的图表类，它从QChart继承而来。

要在项目中使用QtCharts模块，必须在项目的配置文件（.pro文件）中增加下面的一行语句：

Qt+=charts

在需要使用QtCharts的类的头文件或源程序文件中，要使用如下的包含语句：

#include <QtCharts>

using namespace QtCharts;

也可以使用宏定义：

#include <QtCharts>

Qt_CHARTS_USE_NAMESPACE

QChartView是QChart的视图组件，而一个QChart一般包括序列、坐标轴、图例、图表标题等部分。

QChart接口函数众多，其主要接口函数分类整理后见下表。

分组	函数名	功能描述
图表外观	void setTitle() void setTitIeFont() void setTitleBrush() void setTheme() void setMargins() QLegend * legend() void setAnimationOptions()	设置图表标题.显示在图表上方，支持HTML格式设置图表标题字体设置图表标题画刷设置主题,主题是内置的UI设置,定义了图表的配色设置绘图区与图表边界的4个边距返回图表的图例设置序列或坐标轴的动画效果
数据序列	void addSeries() QList< QAbstractSeries > series() void removeSeries() void removeAIISeries()	添加序列返回图表拥有的序列的列表移除-个序列，但并不删除序列对象移除并删除图表的所有序列
坐标轴	void addAxis() QList axes() void setAxisX() void setAxisY() void removeAxis() void createDefaultAxes()	为图表的某个方向添加坐标轴返回某个方向的坐标轴列表设置某个序列的水平方向的坐标轴设罝某个序列的垂直方向的坐标轴移除一个坐标轴根据己添加的序列的类型，创建缺省的坐标轴，前面已有的坐标轴会被删除
