前言
本文由存储的定义和发展历史作为引入,由浅入深的介绍了传统存储以及存储系统结构。为使用华为FusionStorage打好理论基础。
存储定义
- 狭义(存储介质)
CD、DVD、ZIP、磁带、硬盘等
- 广义(数据中心里面所使用到的存储设备)
- 存储硬件系统(磁盘阵列,控制器,磁盘柜,磁带库等)
- 存储软件(备份软件;管理软件,快照,复制等增值软件)
- 存储网络(HBA卡,光纤交换机,FC/SAS线缆等)
- 存储解决方案(集中存储,归档,备份,容灾等)
存储阵列系统
- 解决方案
- 容灾解决方案
- 备份解决方案
- 存储软件
- 存储管理软件
- 快照、镜像软件
- 备份软件
- 多路径软件
- 存储硬件
- 外置存储系统
- 磁盘阵列
- NAS
- 磁带库
- 虚拟磁带库
- 存储连接设备
- FC HBA卡
- FC交换机
- 以太网交换机
- 连接线缆
- 外置存储系统
存储发展史
DAS架构
DAS 直连存储/直接附加存储,分为两种
- 内部DAS
硬盘直接插到服务器上 。 - 外部DAS
通过专用的线缆来连接到一个完全独立的存储设备上,该存储设备只能给这一个主机使用。

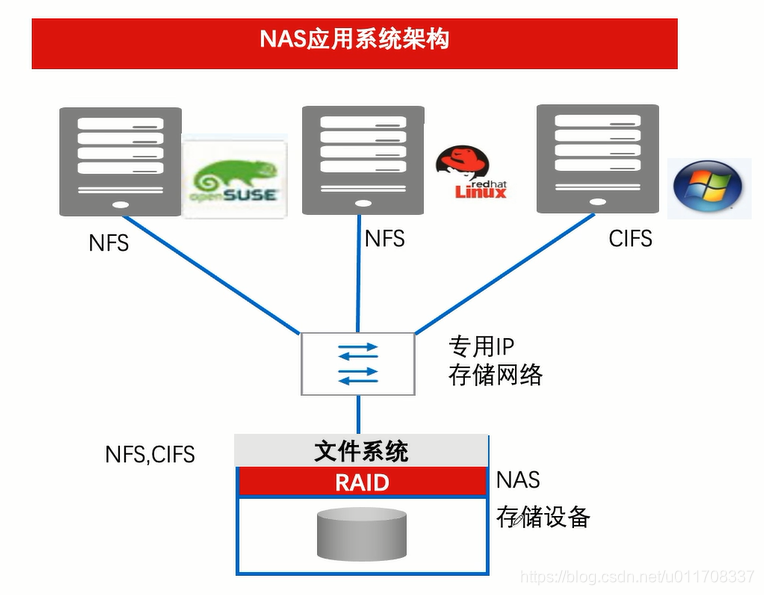

NAS架构
NAS网络附加存储,通过网络来连接到存储设备
通过文件共享协议(NFS,CIFS),让多个主机可以同时访问文件存储里的文件
- 块存储
主机和存储设备之间传输的最小单位是数据块或者是磁盘的读写指令。
需要对磁盘进行格式化(Windows需要格式化成NTFS的文件系统,Linux系统格式化成EXT)。 - 文件存储
主机和存储设备之间传输的最小单位为文件。
不需要格式化,通过协议访问目标的文件系统 - 对象存储
把数据抽象为对象,通过HTTP来传输,元数据和数据分离保存,没有目录结构,所有数据全部平行。
优势:解决了一个存储设备不能被多个主机访问的问题。
弊端:基于TCP传输,效率不高
