STM32—4针0.96寸OLED液晶显示（IIC）

本文介绍基于STM32F103的4针0.96寸的OLED液晶显示设计。

一、简介

OLED被称为有机激光二极管，也被称为有机激光显示，OLED采用有机材料涂层和玻璃基板，当有电流通过时有机材料就会发光，所以OLED具有自发光特性，不需要背光源（只上电不会亮的，需要完整的程序驱动）

详细关于0.96寸OLED液晶屏幕的介绍可参考我之前的这篇博客：https://blog.csdn.net/u011816009/article/details/130119426

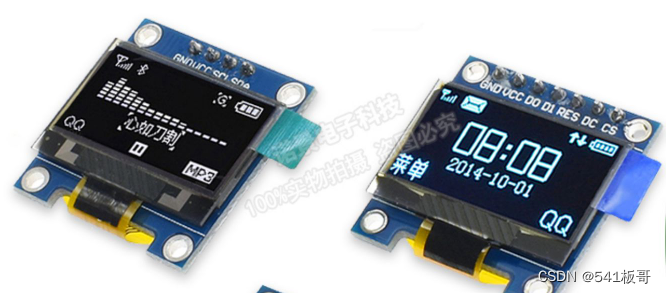

下图所示是我们项目中常用的0.96寸的OLED液晶显示屏（图片来源于网络），其有4pin（IIC接口）和7pin（SPI接口）两种，它的显示区域是128X64的点阵，每个点都可以自己独立发光，所以不需要背光，可以显示汉字、ASIIC码、图案等，分别对其进行介绍

本文主要基于4pin（IIC接口）实现，演示基本OLED显示功能，便于后续项目调试使用

二、接线（以STM32F103为例，其他单片机只需修改管脚即可）

OLED	STM32F103
VCC	3.3V—5V
GND	GND
SCL	PB8
SDA	PB9

三、示例程序（完整代码及函数头文件见文末链接）

本程序示例是基于STM32F103ZET6实现的，其实单片机平台没有什么影响，OLED显示部分的程序是共用的，不同平台只需要修改相关的管脚配置即可

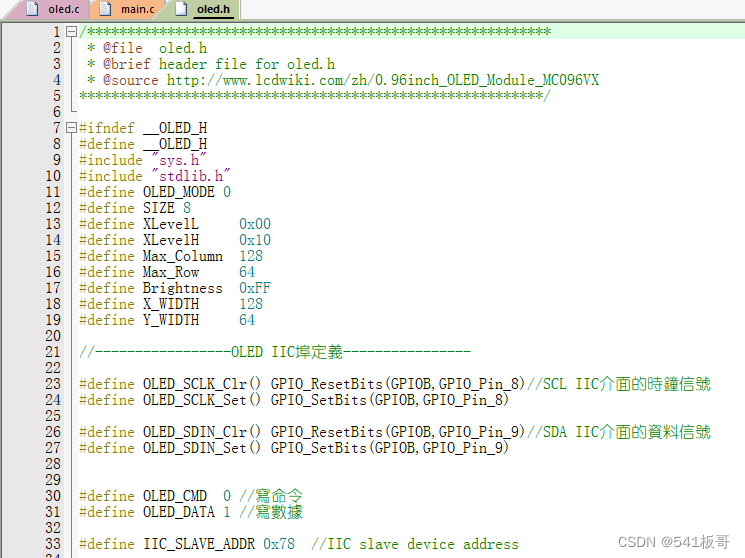

（1）oled.h文件

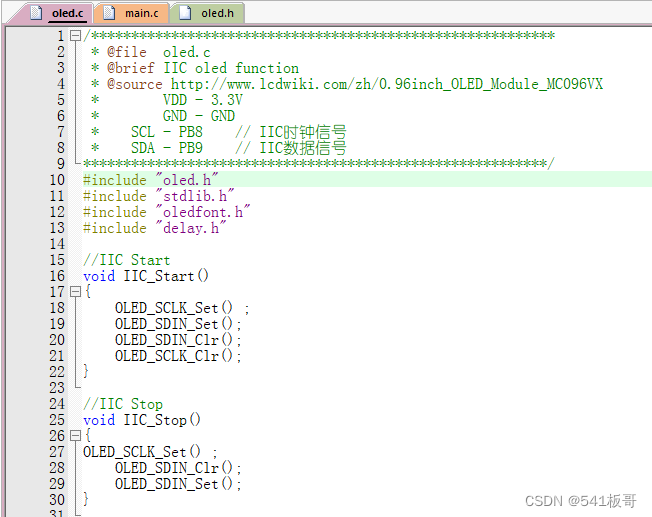

（2）oled.c文件

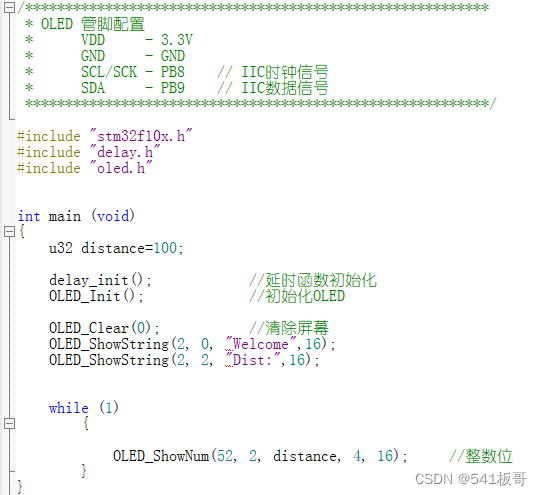

（3）main.c文件，显示主函数

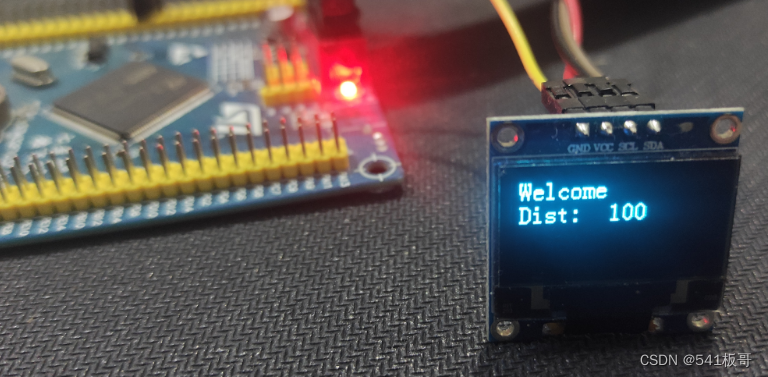

四、实物显示效果图

附 完整程序代码及资料

百度网盘获取
链接：https://pan.baidu.com/s/1O3szxYcFwi1YskAlPqGdLQ
提取码：cep9
