IAR环境下的STM32H750片外QSPI Flash下载仿真

    一、前言
           做单片机开发，用的不是IAR就是KEILL，这两款IDE也说不上谁更好用，但是KEIL涉及一个版权问题，个人使用破解是没啥问题，但是公司商业使用会有点麻烦。

            前段时间用STM32H750VB这块单片机做项目，这块单片机自带1M RAM，不需要外挂RAM了，价格上也是很香。但是，只有128K Flash,支持外挂扩产，加了一个8M的W25Q64 QSPI flash。开始是用KEIL做的，因为开源资料多，KEIL的Flash Download网上有参考，但是领导要换成IAR（因为一直都是用IAR的），捣鼓了两天，终于搞明白了IAR下的实现。

   二、Boot
              这里的BOOT就用内部128k flash做的，主要就是实现QSPI的初始化和地址映射，并实现跳转。网上的例程很多就不多做介绍。

   三、FlashLoader
              FlashLoader是IAR自带的，把编译生成的文件写进flash，默认是不用管的，现在写进片外flash 就要对这个文件做一点修改。

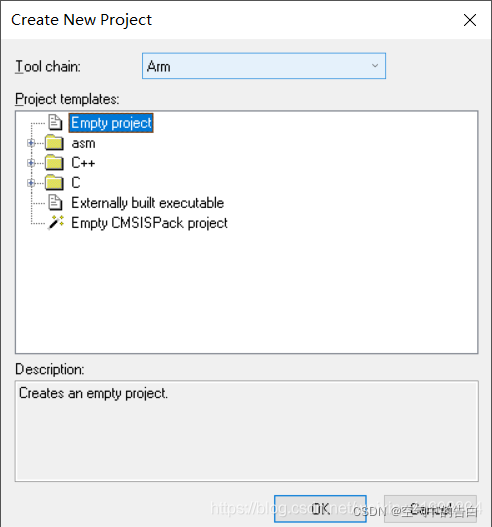

3.1 新建一个空的工程

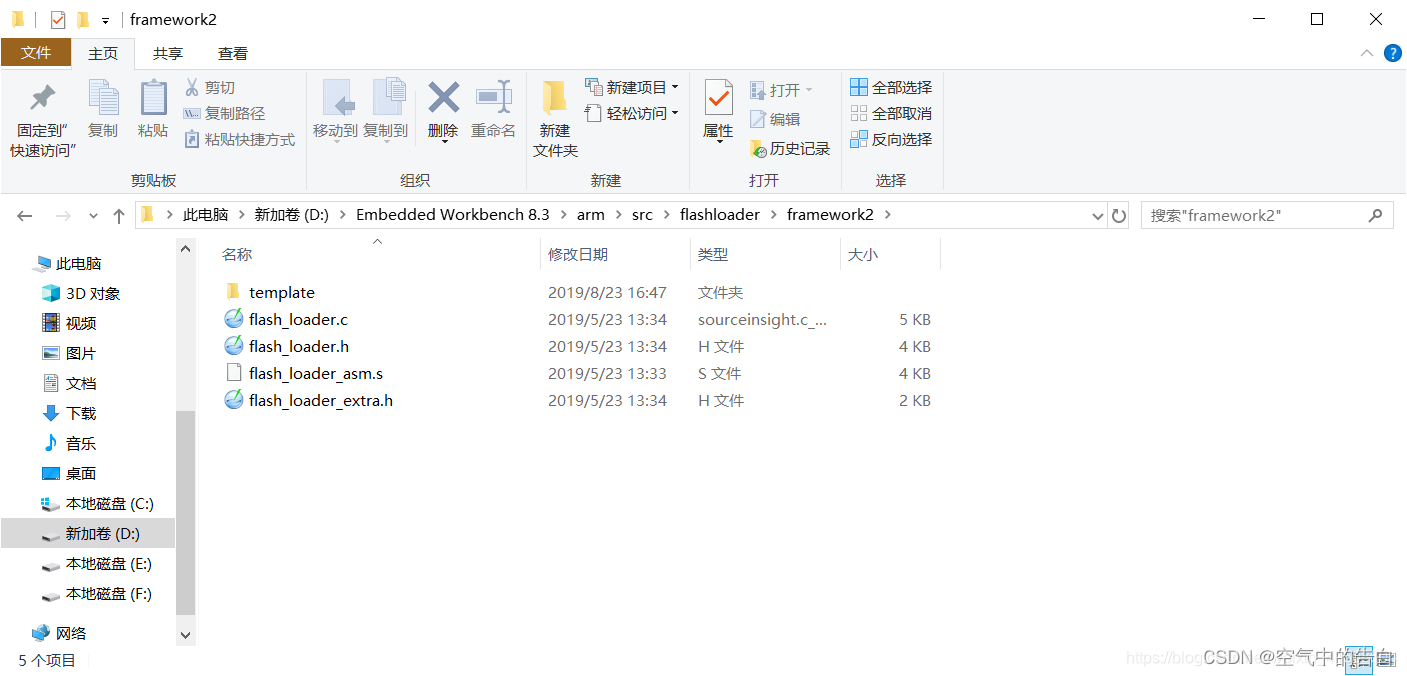

            把IAR安装目录这个目录下的所有文件复制到新创建的工程目录下

3.2 工程中添加以下文件



           我们只需要修改flash_loader_ram.c 这个文件 实现里面的几个函数就行。

uint32_t FlashInit(void *base_of_flash, uint32_t image_size,
                  uint32_t link_address, uint32_t flags,
                  int argc, char const *argv[]);

uint32_t FlashWrite(void *block_start,
                   uint32_t offset_into_block,
                   uint32_t count,
                   char const *buffer);

uint32_t FlashErase(void *block_start,
                   uint32_t block_size);

          这几个函数需要自己来实现，对外部flash的初始化，写，擦除操作。有需要的我会上传自己的工程给大家参考。

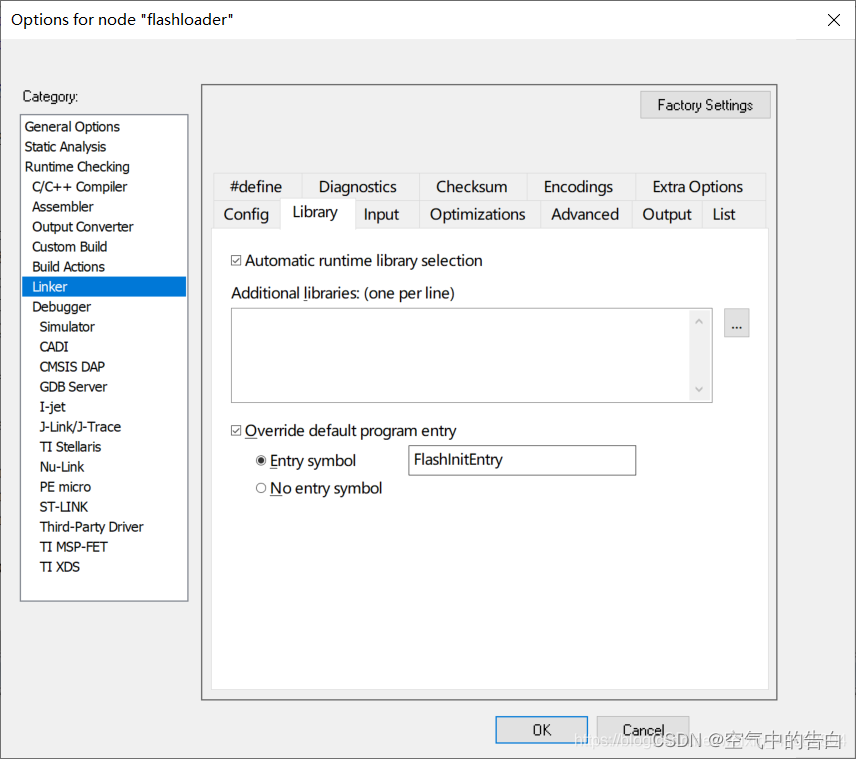

 从FlashInitEntry启动，对应的就是FlashInit ：时钟、外部flash的初始化。

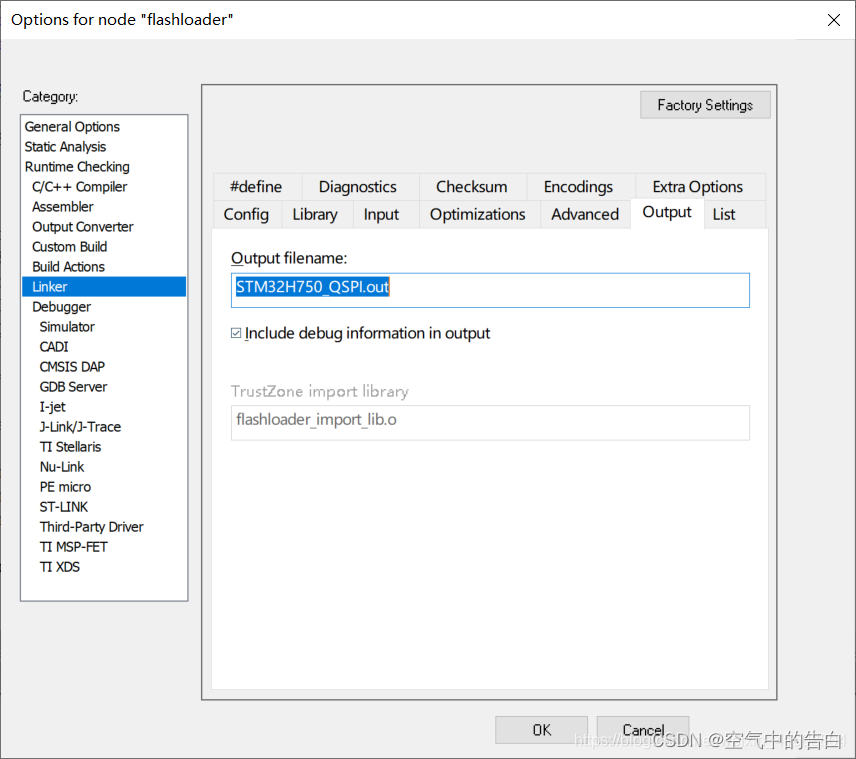

3.3 最后编译成功生成.out文件

         其实flashloader就是一段运行在单片机RAM空间里的一段引导程序，它对IAR提供三个接口，实现片外flash的初始化，写，擦除操作，程序下载进flash以后它就没用了。

四.用户APP

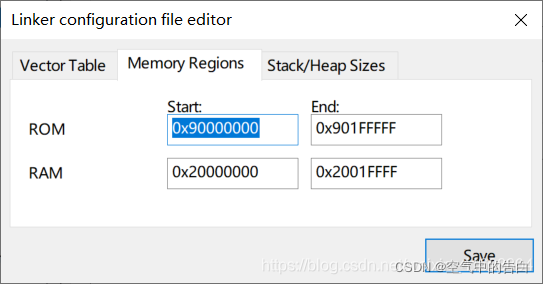

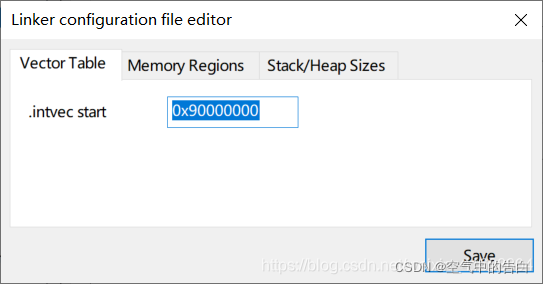

        我用的是W25Q64 8M FLASH，这里使用2M做外部代码空间 地址从0x90000000U到0x901FFFFF，工程是由cube生成的。



    这里主要介绍一下flash loader要用到的三个文件
        .board
        .flash
        .mac

.board内容

<?xml version="1.0" encoding="iso-8859-1"?>

<flash_board>
  <pass>
    <range>CODE 0x08000000 0x0801FFFF</range>
    <loader>$TOOLKIT_DIR$\config\flashloader\ST\FlashSTM32H7xxxB.flash</loader>
  </pass>
  <pass>
    <range>CODE 0x90000000 0x901FFFFF</range>
    <loader>$PROJ_DIR$\STM32H750_QSPI.flash</loader>
  </pass>
</flash_board>

0x08000000-0x0801ffff空间的擦写，也就是内部flash的下载 使用的IAR默认的.flash文件
0x90000000-0x901fffff空间的下载，就是自己写的.flash文件

打开下面的.flash文件

<?xml version="1.0" encoding="iso-8859-1"?>

<flash_device>
  <exe>$PROJ_DIR$\STM32H750_QSPI.out</exe>
  <page>256</page>
  <block>512 0x1000</block>
  <flash_base>0x90000000</flash_base>
  <aggregate>1</aggregate>
</flash_device>

        exe 就是我们之前编译生成的.out文件，它实现了包括初始化、擦、写在内的接口。
        page 就是使用的w25q64的页大小256字节
        block w25q64的块大小是4k (0x1000) 这里使用512块 总共是2M空间
        flash_base 起始地址0x90000000

        还有一点要注意的是 IAR仿真在下载程序会从当前工程的main开始运行，但是由于我们还没有开启内存映射所以是没有办法仿真的，这里就需要添加启动脚本。

.mac文件内容

execUserSetup()
{

}


Access()
{

}

__var x1;
execUserReset()
{
    x1 = __readMemory32(0x08000004,"Memory");
    #SP = __readMemory32(0x08000000,"Memory");
    #PC = x1;
}


execUserPreload()
{

}

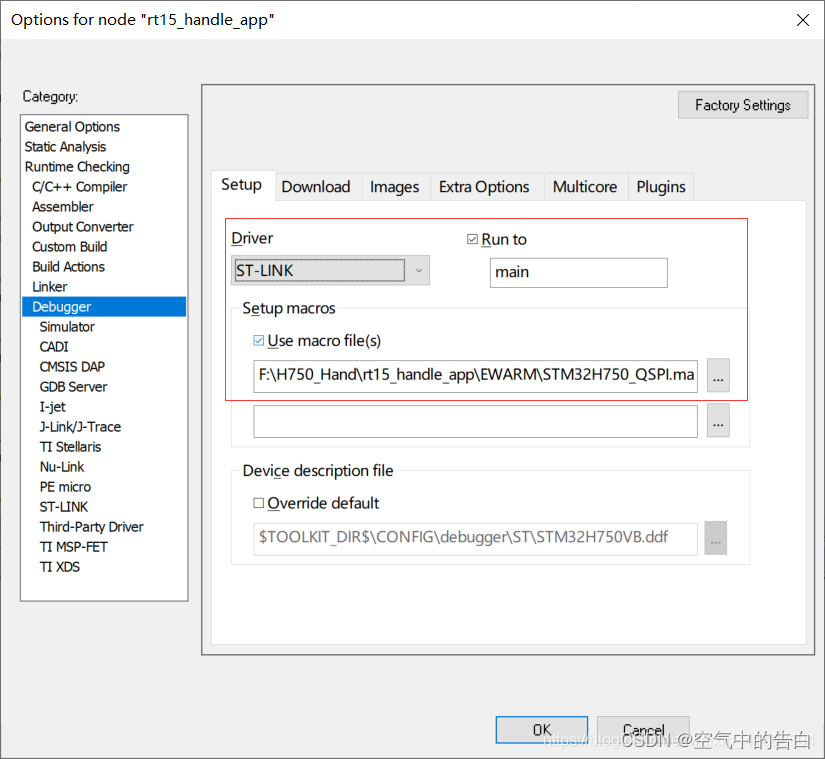

        我们需要让IAR在下载完程序后从boot空间开始运行，初始化QSPI并使能地址映射 再跳转到我们的外部flash空间.

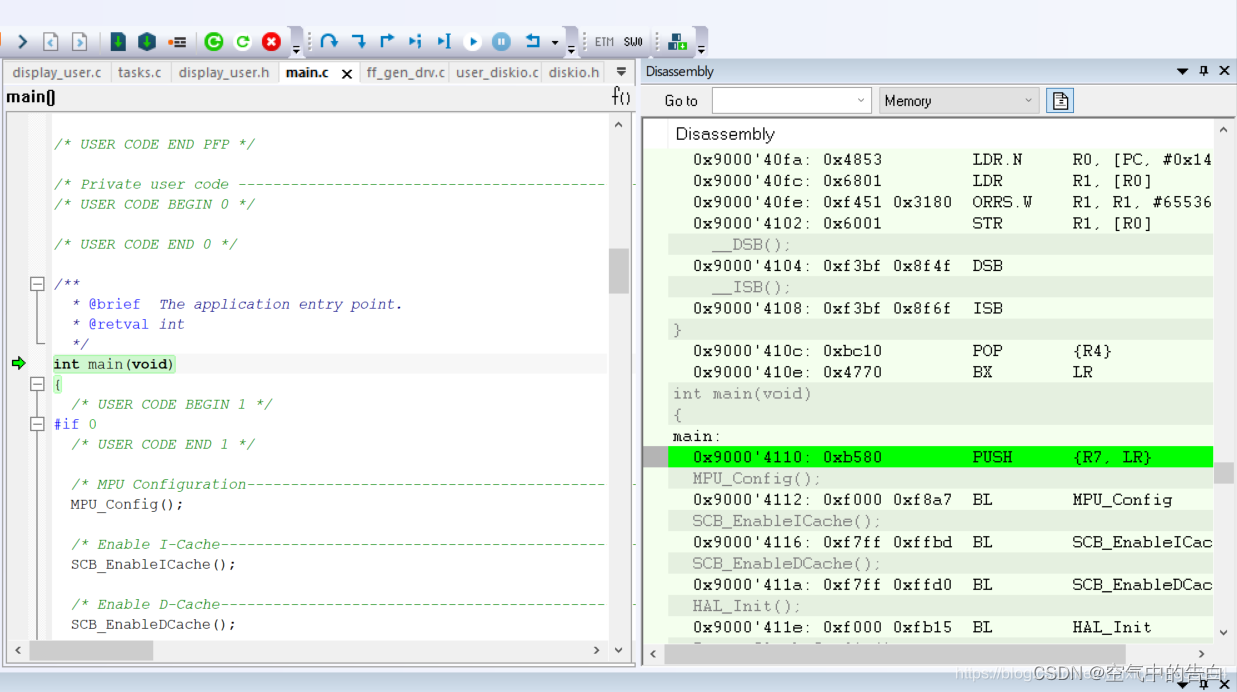

仿真调试，程序正常下载也可以跳到外部空间。
