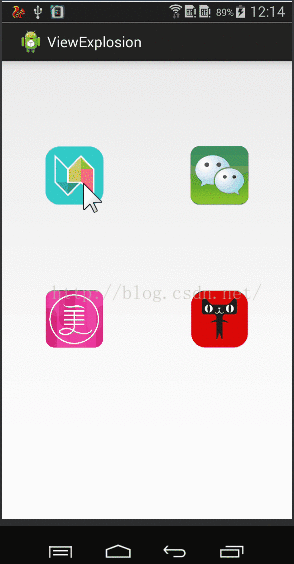

小米平板卸载软件的时候，会有一个粉碎的效果，看起来很拉风，GitHub上有一个开源控件可以实现这个效果，我们一起来看看。先来看看效果图：

看起来不错吧，那我们今天就来详细说说ExplosionField的使用和它内部的实现原理吧。

1.获得一个ExplosionField

ExplosionField是GitHub上的一个开源项目，我们直接在GitHub上下载就可以了。

下载地址https://github.com/tyrantgit/ExplosionField

下载好之后我们直接将tyrantgit文件夹拷贝到我们的项目中就可以使用了，该文件夹的位置在：ExplosionField-master\ExplosionField-master\explosionfield\src\main\java中。

注意：使用ExplosionField要求我们的jre版本在1.7以上。

2.ExplosionField的使用

布局文件很简单，就是四个ImageView：

[java]view plaincopyprint?

 <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
     xmlns:tools="http://schemas.android.com/tools"
     android:layout_width="match_parent"
     android:layout_height="match_parent"
     android:orientation="vertical" >

     <LinearLayout
         android:layout_width="match_parent"
         android:layout_height="wrap_content"
         android:layout_weight="1"
         android:gravity="center"
         android:orientation="horizontal" >

         <ImageView
             android:id="@+id/iv1"
             android:layout_width="72dp"
             android:layout_height="72dp"
             android:layout_weight="1"
             android:onClick="onClick"
             android:src="@drawable/p1" />

         <ImageView
             android:id="@+id/iv2"
             android:layout_width="72dp"
             android:layout_height="72dp"
             android:layout_weight="1"
             android:onClick="onClick"
             android:src="@drawable/p2" />
     </LinearLayout>


     <LinearLayout
         android:layout_width="match_parent"
         android:layout_height="wrap_content"
         android:layout_weight="1"
         android:orientation="horizontal" >

         <ImageView
             android:id="@+id/iv3"
             android:layout_width="72dp"
             android:layout_height="72dp"
             android:layout_weight="1"
             android:onClick="onClick"
             android:src="@drawable/p3" />

         <ImageView
             android:id="@+id/iv4"
             android:layout_width="72dp"
             android:layout_height="72dp"
             android:layout_weight="1"
             android:onClick="onClick"
             android:src="@drawable/p4" />
     </LinearLayout>

 </LinearLayout>

在MainActivity中，我们拿到一个ExplosionField的实例，然后通过执行它的explode方法就可以实现View的粉碎效果了。

[java]view plaincopyprint?

 public class MainActivity extends Activity {

     private ExplosionField explosionField;
     private ImageView iv1, iv2, iv3, iv4;

     @Override
     protected void onCreate(Bundle savedInstanceState) {
         super.onCreate(savedInstanceState);
         setContentView(R.layout.activity_main);
         iv1 = (ImageView) this.findViewById(R.id.iv1);
         iv2 = (ImageView) this.findViewById(R.id.iv2);
         iv3 = (ImageView) this.findViewById(R.id.iv3);
         iv4 = (ImageView) this.findViewById(R.id.iv4);
         explosionField = ExplosionField.attach2Window(this);
     }

     public void onClick(View v) {
         switch (v.getId()) {
         case R.id.iv1:
             explosionField.explode(iv1);
             iv1.setVisibility(View.INVISIBLE);
             break;
         case R.id.iv2:
             explosionField.explode(iv2);
             iv2.setVisibility(View.INVISIBLE);
             break;
         case R.id.iv3:
             explosionField.explode(iv3);
             iv3.setVisibility(View.INVISIBLE);
             break;
         case R.id.iv4:
             explosionField.explode(iv4);
             iv4.setVisibility(View.INVISIBLE);
             break;
         }
     }
 }

使用起来是如此的方便，这里我要特别说一句，为什么粉碎完成之后还要将控件隐藏，这是因为View粉碎之后，我们就看不到了，但是实际上它还在页面上，如果这个View本身有点击事件，那么这个时候你点击它粉碎前的位置，点击事件还是能够响应，将控件隐藏之后就可以避免这个问题了。说了这么多，我们来看看这个效果究竟是怎么实现的。

3.源码解读

通过前面两步，我们已经知道，跟这个效果有关的就是三个类，那么我们这里就从explosionField = ExplosionField.attach2Window(this);这行代码所执行的attach2Window(this);方法看起：

[java]view plaincopyprint?

 public static ExplosionField attach2Window(Activity activity) {
     ViewGroup rootView = (ViewGroup) activity
             .findViewById(Window.ID_ANDROID_CONTENT);
     ExplosionField explosionField = new ExplosionField(activity);
     rootView.addView(explosionField, new ViewGroup.LayoutParams(
             ViewGroup.LayoutParams.MATCH_PARENT,
             ViewGroup.LayoutParams.MATCH_PARENT));
     return explosionField;
 }

首先我们要知道，ExplosionField继承自View，它本身就是一个View，那么在attach2Window方法中，我们先拿到一个rootView，这个rootView其实就是我们setContentView(R.layout.activity_main);所设置的View，然后我们new一个ExplosionField并把它添加到rootView当中，并把它的宽高都设置为MATCH_PARENT，这样就可以保证View爆炸产生的碎片可以被绘制在整个Activity区域。

好了，拿到一个ExplosionField对象之后，我们就可以粉碎一个View了，粉碎View执行的方法是explode，这个方法需要我们把要粉碎的View作为一个参数传入进去，我们看看这个方法：

[java]view plaincopyprint?

 public void explode(final View view) {
     Rect r = new Rect();
     view.getGlobalVisibleRect(r);
     int[] location = new int[2];
     getLocationOnScreen(location);
     r.offset(-location[0], -location[1]);
     r.inset(-mExpandInset[0], -mExpandInset[1]);
     int startDelay = 100;
     ValueAnimator animator = ValueAnimator.ofFloat(0f, 1f).setDuration(150);
     animator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {

         Random random = new Random();

         @Override
         public void onAnimationUpdate(ValueAnimator animation) {
             view.setTranslationX((random.nextFloat() - 0.5f)
                     * view.getWidth() * 0.05f);
             view.setTranslationY((random.nextFloat() - 0.5f)
                     * view.getHeight() * 0.05f);

         }
     });
     animator.start();
     view.animate().setDuration(150).setStartDelay(startDelay).scaleX(0f)
             .scaleY(0f).alpha(0f).start();
     explode(Utils.createBitmapFromView(view), r, startDelay,
             ExplosionAnimator.DEFAULT_DURATION);
 }

这里的代码我们可以分为4部分来理解：

第一部分：2-7行

这一段代码我们主要是用来获取要粉碎View的一个可视区域，拿到这个Rect之后，我们再拿到ExplosionField在当前页面中的坐标，然后根据这个坐标对Rect进行平移，平移之后就可以让粉碎的效果在ExplosionField中显示，最后我们还要将Rect的区域扩大一下，默认情况下，横向扩大64dp，纵向扩大64dp，mExpandInset的初始化在ExplosionField的构造方法中调用，最终拿到的Rect我们会在第四部分使用。

第二部分：8-23行

这一段代码主要是是完成粉碎前的振动效果，一个View要被粉碎了，吓得它先打个哆嗦。这里的实现还是比较简单的，先是生成一个随机数，根据这个随机数算出View在X轴和Y轴平移的距离，反复的平移就形成了振动效果。

第三部分：24-25行

这一段代码是将View隐藏，隐藏的方式就是让scaleX和scaleY、alpha最终都变为0f。

第四部分：26-27行

这一段代码是粉碎View的核心代码，我们下面分析。
好了，这一段代码算是一个准备工作，下面我们看看上面第四部分提到的这个explode的重载方法，这里一共需要四个参数，第一个参数是一个Bitmap，这个Bitmap根据我们传入的View创建，第二个参数就是我们上面第一部分提到的那个Rect，第三个参数是一个启动延迟时间，第四个参数是动画默认的执行时间，四个参数中，后面两个都是固定值，第二个参数我们上文已经说过，这里我们主要看看第一个参数的获得：

[java]view plaincopyprint?

 public static Bitmap createBitmapFromView(View view) {
     if (view instanceof ImageView) {
         Drawable drawable = ((ImageView) view).getDrawable();
         if (drawable != null && drawable instanceof BitmapDrawable) {
             return ((BitmapDrawable) drawable).getBitmap();
         }
     }
     view.clearFocus();
     Bitmap bitmap = createBitmapSafely(view.getWidth(),
             view.getHeight(), Bitmap.Config.ARGB_8888, 1);
     if (bitmap != null) {
         synchronized (sCanvas) {
             Canvas canvas = sCanvas;
             canvas.setBitmap(bitmap);
             view.draw(canvas);
             canvas.setBitmap(null);
         }
     }
     return bitmap;
 }

 public static Bitmap createBitmapSafely(int width, int height, Bitmap.Config config, int retryCount) {
     try {
         return Bitmap.createBitmap(width, height, config);
     } catch (OutOfMemoryError e) {
         e.printStackTrace();
         if (retryCount > 0) {
             System.gc();
             return createBitmapSafely(width, height, config, retryCount - 1);
         }
         return null;
     }
 }

根据我们传入的View，我们得到一个Bitmap，如果这个View本身就是一个ImageView，那么我们会比较容易获得一个Bitmap，如果这个View不是ImageView，那么我们根据这个View的大小创建一个空的Bitmap，在创建的过程中，如果发生了OOM，我们会尝试执行一次System.gc，然后重新创建，如果还创建失败，那么就会返回一个null。拿到Bitmap之后，我们把这个Bitmap设置为一个Canvas的底布，然后把View绘制在Canvas上，最后再把Canvas的底布设置为null，同时将Bitmap返回。

经过上面的步骤，我们就可以拿到一个根据我们要粉碎的View创建的bitmap，然后我们就来看看explode的重载方法：

[java]view plaincopyprint?

 public void explode(Bitmap bitmap, Rect bound, long startDelay,
         long duration) {
     final ExplosionAnimator explosion = new ExplosionAnimator(this, bitmap,
             bound);
     explosion.addListener(new AnimatorListenerAdapter() {
         @Override
         public void onAnimationEnd(Animator animation) {
             mExplosions.remove(animation);
         }
     });
     explosion.setStartDelay(startDelay);
     explosion.setDuration(duration);
     mExplosions.add(explosion);
     explosion.start();
 }

到了这里，我们先来看看ExplosionAnimator这个类，这个类继承自ValueAnimator，我们来看看ExplosionField的构造方法：

[java]view plaincopyprint?

 public ExplosionAnimator(View container, Bitmap bitmap, Rect bound) {
     mPaint = new Paint();
     mBound = new Rect(bound);
     int partLen = 15;
     mParticles = new Particle[partLen * partLen];
     Random random = new Random(System.currentTimeMillis());
     int w = bitmap.getWidth() / (partLen + 2);
     int h = bitmap.getHeight() / (partLen + 2);
     for (int i = 0; i < partLen; i++) {
         for (int j = 0; j < partLen; j++) {
             mParticles[(i * partLen) + j] = generateParticle(
                     bitmap.getPixel((j + 1) * w, (i + 1) * h), random);
         }
     }
     mContainer = container;
     setFloatValues(0f, END_VALUE);
     setInterpolator(DEFAULT_INTERPOLATOR);
     setDuration(DEFAULT_DURATION);
 }

在这里我们看到了View被粉碎的方式，一个View一共被分为15×15个Particle，通过generateParticle方法可以获得这一个一个的Particle，每一个Particle的颜色就是bitmap上对应的颜色，这些Particle存在一个mParticles数组中，container就是我们传进来的ExplosionField，它赋给了mContainer。我们注意到，ExplosionField重写了start方法：

[java]view plaincopyprint?

 @Override
 public void start() {
     super.start();
     mContainer.invalidate(mBound);
 }

在start方法中调用了ExplosionField的draw方法，那我们看看ExplosionField方法中的draw方法：

[java]view plaincopyprint?

 @Override
 protected void onDraw(Canvas canvas) {
     super.onDraw(canvas);
     for (ExplosionAnimator explosion : mExplosions) {
         explosion.draw(canvas);
     }
 }

好啊，这里竟然又调用了ExplosionAnimator的draw方法，那我们再看看ExplosionAnimator中的draw方法：

[java]view plaincopyprint?

 public boolean draw(Canvas canvas) {
     if (!isStarted()) {
         return false;
     }
     for (Particle particle : mParticles) {
         particle.advance((float) getAnimatedValue());
         if (particle.alpha > 0f) {
             mPaint.setColor(particle.color);
             mPaint.setAlpha((int) (Color.alpha(particle.color) * particle.alpha));
             canvas.drawCircle(particle.cx, particle.cy, particle.radius,
                     mPaint);
         }
     }
     mContainer.invalidate();
     return true;
 }

在ExplosionAnimator的draw方法中，我们看到，在for循环中会将我们的15×15个Parcicle都画出来，然后又回去调用ExplosionField中的draw方法，如此循环往复互相之间不断调用，直到Particle的alpha属性为0时停止调用。

看到这里，我们对ExplosionField有了一个基本的了解，这个时候我们再回过头看ExplosionField中的explode方法，我们注意到有一个List集合专门用来存放ExplosionAnimator，这是由于我们的一个页面上可能同时有多个View被粉碎，每一个被粉碎的View对应一个单独的ExplosionAnimator，当该动画执行完了之后，就把它从List集合中移除。

关于粉碎View的事就说这么多。

Demo下载https://github.com/lenve/ExplosionFieldTest
