H3C学习笔记 GRE学习笔记

IP over IP GRE的封装与解封装
封装：
数据 → 私网IP → GRE → 公网IP
解封装：
公网IP → GRE → 私网IP → 数据

私网IP用IP协议号47标识GRE。
特点：
    优点
      1、支持多种协议
      2、支持路由协议和组播
      3、配置简单，容易部署
    缺点
      1、点对点隧道
      2、静态配置隧道参数
      3、缺乏安全性
      4、不能分割地址空间

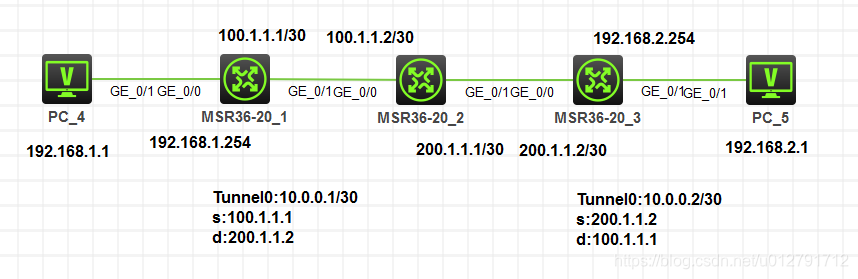

实验拓扑

topu

实验一静态路由

配置静态路由
配置各接口IP地址，保证公网IP连通性。

//
//R1的GRE配置
interface Tunnel0 mode gre
 ip address 10.0.0.1 255.255.255.252  //任选同一网段私网IP地址
 source 100.1.1.1  //源地址是本地公网IP
 destination 200.1.1.2  //目的地址是对端公网IP
 keepalive 10 3  //静态路由建议配置保活检测机制
#
//R2的GRE配置
interface Tunnel0 mode gre
 ip address 10.0.0.2 255.255.255.252
 source 200.1.1.2
 destination 100.1.1.1
 keepalive 10 3
#
//
//R1的路由配置
 ip route-static 0.0.0.0 0 100.1.1.2  //使公网连通
 ip route-static 192.168.2.0 24 Tunnel0  //使目的网段走GRE
//R2的路由配置
 ip route-static 0.0.0.0 0 200.1.1.1  //使公网连通
 ip route-static 192.168.1.0 24 Tunnel0  //使目的网段走GRE

实验结果：2台PC可以相互ping通

实验二动态路由

配置动态路由
配置各接口IP地址，保证公网IP连通性。

//
//R1的GRE配置
interface Tunnel0 mode gre
 ip address 10.0.0.1 255.255.255.252
 source 100.1.1.1
 destination 200.1.1.2
#
//R2的GRE配置
interface Tunnel0 mode gre
 ip address 10.0.0.2 255.255.255.252
 source 200.1.1.2
 destination 100.1.1.1
#
//
//R1的路由配置
ospf 1
 area 0.0.0.0
  network 100.1.1.1 0.0.0.0
  network 192.168.1.0 0.0.0.255
//R2的路由配置
ospf 1
 area 0.0.0.0
  network 192.168.2.0 0.0.0.255
  network 200.1.1.2 0.0.0.0
