华为单域BGP MPLS VPN实验

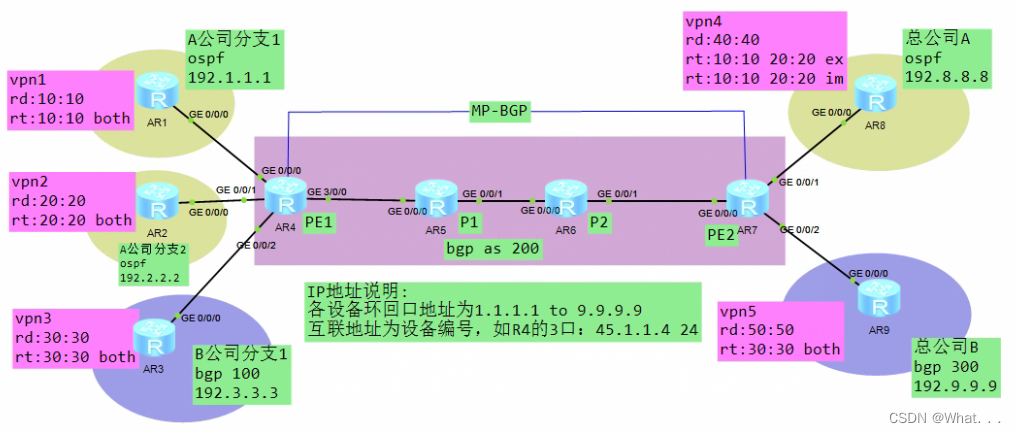

1.1 实验拓扑图

在这里插入图片描述

说明：1、R1 R2 R8为同一家公司，R8为总部，R2 R3为分支，与PE运行OSPF协议。
        2、R3与R9为另一家公司，与PE运行BGP协议。
        3、其他配置参数如上图所示。

1.2 各设备IP地址基本配置及BGP设备环回口IGP互通示例

【一、基础IP配置】
RT1的关键配置：
[RT1]int g0/0/0	//互联口
[RT1-GigabitEthernet0/0/0]ip add 14.1.1.1 24
[RT1-GigabitEthernet0/0/0]int l 0	//环回口
[RT1-LoopBack0]ip add 1.1.1.1 32
[RT1-LoopBack0]int l 10	//业务口
[RT1-LoopBack10]ip add 192.1.1.1 24

RT4的关键配置
[RT4]int g0/0/0
[RT4-GigabitEthernet0/0/0]ip add 14.1.1.4 24
[RT4-GigabitEthernet0/0/0]int  g0/0/1
[RT4-GigabitEthernet0/0/1]ip add 24.1.1.4 24
[RT4-GigabitEthernet0/0/1]int g0/0/2
[RT4-GigabitEthernet0/0/2]ip add 34.1.1.4 24
[RT4-GigabitEthernet0/0/2]int g3/0/0
[RT4-GigabitEthernet3/0/0]ip add 45.1.1.4 24
[RT4-GigabitEthernet3/0/0]int l 0
[RT4-LoopBack0]ip add 4.4.4.4 32

RT5的关键配置
[RT5]int g0/0/0
[RT5-GigabitEthernet0/0/0]ip add 45.1.1.5 24
[RT5-GigabitEthernet0/0/0]int g0/0/1
[RT5-GigabitEthernet0/0/1]ip add 56.1.1.5 24
[RT5-GigabitEthernet0/0/1]int l 0
[RT5-LoopBack0]ip add 5.5.5.5 32

【二、BGP AS域内的OSPF配置】
RT4的关键配置
[RT4]ospf 1 rou 4.4.4.4
[RT4-ospf-1]a 0
[RT4-ospf-1-area-0.0.0.0]net 45.1.1.4 0.0.0.0
[RT4-ospf-1-area-0.0.0.0]netw 4.4.4.4 0.0.0.0

RT5的关键配置
[RT5]ospf 1 rou 5.5.5.5
[RT5-ospf-1]a 0
[RT5-ospf-1-area-0.0.0.0]netw 45.1.1.5 0.0.0.0
[RT5-ospf-1-area-0.0.0.0]netw 56.1.1.5 0.0.0.0
[RT5-ospf-1-area-0.0.0.0]netw 5.5.5.5 0.0.0.0

1.3 vpn实例配置示例

【RT4的VPN配置】
[RT4]ip vpn-instance vpn1
[RT4-vpn-instance-vpn1]route-distinguisher 10:10
[RT4-vpn-instance-vpn1-af-ipv4]vpn-target 10:10 both
[RT4]int g0/0/0
[RT4-GigabitEthernet0/0/0]ip binding vpn-instance vpn1	//接口与VPN实例关联
[RT4-GigabitEthernet0/0/0]ip add 14.1.1.4 24	//关联后IP被删除，需要重新配置

[RT4]ip vpn-instance vpn2
[RT4-vpn-instance-vpn2]route-distinguisher 20:20
[RT4-vpn-instance-vpn2-af-ipv4]vpn-target 20:20 both
[RT4-GigabitEthernet0/0/0]int g0/0/1
[RT4-GigabitEthernet0/0/1]ip bin vpn vpn2
[RT4-GigabitEthernet0/0/1]ip add 24.1.1.4 24

[RT4]ip vpn-instance vpn3
[RT4-vpn-instance-vpn3]route-distinguisher 30:30
[RT4-vpn-instance-vpn3-af-ipv4]vpn-target 30:30 both
[RT4-GigabitEthernet0/0/1]int g0/0/2
[RT4-GigabitEthernet0/0/2]ip bin vpn vpn3
[RT4-GigabitEthernet0/0/2]ip add 34.1.1.4 24

【RT7的VPN配置】
[RT7]ip vpn-instance vpn4
[RT7-vpn-instance-vpn4]route-distinguisher 40:40
[RT7-vpn-instance-vpn4-af-ipv4]vpn-target 10:10 20:20 both
[RT7]int g0/0/1
[RT7-GigabitEthernet0/0/1]ip bin vpn vpn4
[RT7-GigabitEthernet0/0/1]ip add 78.1.1.7 24

[RT7]ip vpn-instance vpn5
[RT7-vpn-instance-vpn5]route-distinguisher 50:50
[RT7-vpn-instance-vpn5-af-ipv4]vpn-target 30:30 both
[RT7]int g0/0/2
[RT7-GigabitEthernet0/0/2]ip bin vpn vpn5
[RT7-GigabitEthernet0/0/2]ip add 79.1.1.7 24

1.4 MP-BGP配置示例

【RT4的配置】
[RT4]mpls lsr-id 4.4.4.4
[RT4]mpls
[RT4]mpls ldp
[RT4]int g3/0/0
[RT4-GigabitEthernet3/0/0]mpls
[RT4-GigabitEthernet3/0/0]mpls ldp

[RT4]bgp 200
[RT4-bgp]router-id 4.4.4.4
[RT4-bgp]peer 7.7.7.7 as 200
[RT4-bgp]pee 7.7.7.7 con loop 0
[RT4-bgp]ipv4-family vpnv4
[RT4-bgp-af-vpnv4]peer 7.7.7.7 enable


【RT5的配置】
[RT5]mpls lsr-id 5.5.5.5
[RT5]mpls
[RT5]mpls ldp
[RT5]int g0/0/0
[RT5-GigabitEthernet0/0/0]mpls
[RT5-GigabitEthernet0/0/0]mpls ldp
[RT5]int g0/0/1
[RT5-GigabitEthernet0/0/1]mpls
[RT5-GigabitEthernet0/0/1]mpls ldp

【RT7的配置】
[RT7]mpls lsr 7.7.7.7
[RT7]mpls
[RT7]mpls ldp
[RT7]int g0/0/0
[RT7-GigabitEthernet0/0/0]mpls
[RT7-GigabitEthernet0/0/0]mpls ldp

[RT7]bgp 200
[RT7-bgp]router-id 7.7.7.7
[RT7-bgp]pee 4.4.4.4 as 200
[RT7-bgp]pee 4.4.4.4 con loop  0
[RT7-bgp]ipv4-family vpnv4
[RT7-bgp-af-vpnv4]pee 4.4.4.4 enable

1.5 查看邻居表

【RT4的邻居】
[RT4]dis bgp vpnv4 all peer
 BGP local router ID : 4.4.4.4
 Local AS number : 200
 Total number of peers : 1		  Peers in established state : 1

  Peer            V          AS  MsgRcvd  MsgSent  OutQ  Up/Down       State PrefRcv

  7.7.7.7         4         200        2        4     0 00:00:50	 Established       0

[RT4]dis mpls ldp peer
 LDP Peer Information in Public network
 A '*' before a peer means the peer is being deleted.
 ------------------------------------------------------------------------------
 PeerID                 TransportAddress   DiscoverySource
 ------------------------------------------------------------------------------
 5.5.5.5:0              5.5.5.5            GigabitEthernet3/0/0
 ------------------------------------------------------------------------------
 TOTAL: 1 Peer(s) Found.

【RT5的邻居】
[RT5]dis mpls ldp peer
 LDP Peer Information in Public network
 A '*' before a peer means the peer is being deleted.
 ------------------------------------------------------------------------------
 PeerID                 TransportAddress   DiscoverySource
 ------------------------------------------------------------------------------
 4.4.4.4:0              4.4.4.4            GigabitEthernet0/0/0
 6.6.6.6:0              6.6.6.6            GigabitEthernet0/0/1
 ------------------------------------------------------------------------------
 TOTAL: 2 Peer(s) Found.

【RT7的邻居】
[RT7]dis bgp vpnv4 all peer
 BGP local router ID : 7.7.7.7
 Local AS number : 200
 Total number of peers : 1		  Peers in established state : 1

  Peer            V          AS  MsgRcvd  MsgSent  OutQ  Up/Down       State PrefRcv

  4.4.4.4         4         200        6        6     0 00:04:12	 Established       0

[RT7]dis mpls ldp peer
 LDP Peer Information in Public network
 A '*' before a peer means the peer is being deleted.
 ------------------------------------------------------------------------------
 PeerID                 TransportAddress   DiscoverySource
 ------------------------------------------------------------------------------
 6.6.6.6:0              6.6.6.6            GigabitEthernet0/0/0
 ------------------------------------------------------------------------------
 TOTAL: 1 Peer(s) Found.

1.6 在PE上对OSPF与BGP双向引入示例

【PE1的路由引入配置】
[RT1]ospf 1 rou 1.1.1.1
[RT1-ospf-1]a 0
[RT1-ospf-1-area-0.0.0.0]netw 14.1.1.1 0.0.0.0
[RT1-ospf-1-area-0.0.0.0]netw 1.1.1.1 0.0.0.0
[RT1-ospf-1-area-0.0.0.0]netw 192.1.1.1 0.0.0.255

[RT4]ospf 10 vpn-instance vpn1 router-id 4.4.4.4	//ospf实例10与RT1对接
[RT4-ospf-10]import-route bgp
[RT4-ospf-10]a 0
[RT4-ospf-10-area-0.0.0.0]netw 14.1.1.4 0.0.0.0

[RT4]ospf 20 vpn-instance vpn2 router-id 4.4.4.4	//ospf实例20与RT2对接
[RT4-ospf-20]import-route bgp
[RT4-ospf-20]a 0
[RT4-ospf-20-area-0.0.0.0]netw 24.1.1.4 0.0.0.0

[RT4]bgp 200
[RT4-bgp]ipv4-family vpn-instance vpn1
[RT4-bgp-vpn1]import-route ospf 10
[RT4-bgp]ipv4-family vpn-instance vpn2
[RT4-bgp-vpn2]import-route ospf 20

1.7 查看PE上面学习到的CE的路由

【PE1】
[RT4]dis ip routing-table vpn-instance vpn1
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: vpn1
         Destinations : 9        Routes : 9

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        1.1.1.1/32  OSPF    10   1           D   14.1.1.1        GigabitEthernet0/0/0
        8.8.8.8/32  IBGP    255  2          RD   7.7.7.7         GigabitEthernet3/0/0
       14.1.1.0/24  Direct  0    0           D   14.1.1.4        GigabitEthernet0/0/0
       14.1.1.4/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
     14.1.1.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
       78.1.1.0/24  IBGP    255  0          RD   7.7.7.7         GigabitEthernet3/0/0
      192.1.1.1/32  OSPF    10   1           D   14.1.1.1        GigabitEthernet0/0/0
      192.8.8.8/32  IBGP    255  2          RD   7.7.7.7         GigabitEthernet3/0/0

[RT4]dis ip routing-table vpn-instance vpn2
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: vpn2
         Destinations : 9        Routes : 9

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        2.2.2.2/32  OSPF    10   1           D   24.1.1.2        GigabitEthernet0/0/1
        8.8.8.8/32  IBGP    255  2          RD   7.7.7.7         GigabitEthernet3/0/0
       24.1.1.0/24  Direct  0    0           D   24.1.1.4        GigabitEthernet0/0/1
       24.1.1.4/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
     24.1.1.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
       78.1.1.0/24  IBGP    255  0          RD   7.7.7.7         GigabitEthernet3/0/0
      192.2.2.2/32  OSPF    10   1           D   24.1.1.2        GigabitEthernet0/0/1
      192.8.8.8/32  IBGP    255  2          RD   7.7.7.7         GigabitEthernet3/0/0

1.8 测试结果

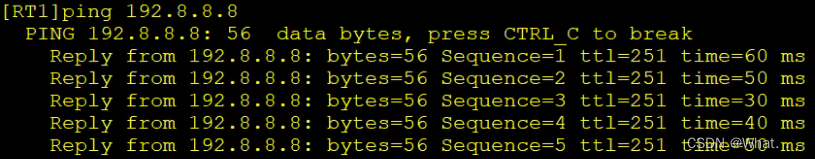

【RT1 ping RT8】
在这里插入图片描述

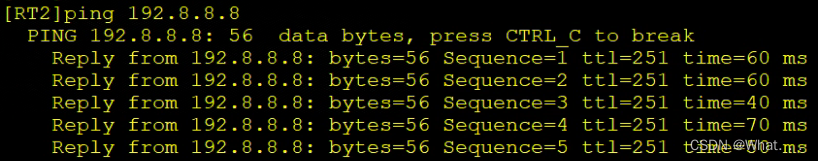

【RT2 ping RT8】
在这里插入图片描述

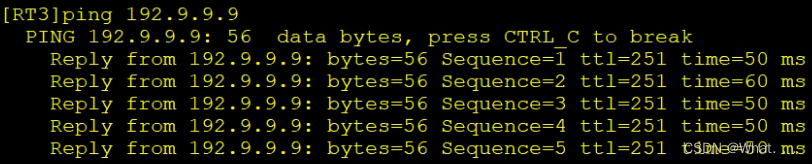

【RT3 ping RT9】
在这里插入图片描述

1.9 所有配置文件

【RT1配置文件】
[RT1]dis cu
interface GigabitEthernet0/0/0
 ip address 14.1.1.1 255.255.255.0
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255
interface LoopBack10
 ip address 192.1.1.1 255.255.255.0
ospf 1 router-id 1.1.1.1
 area 0.0.0.0
  network 1.1.1.1 0.0.0.0
  network 14.1.1.1 0.0.0.0
  network 192.1.1.0 0.0.0.255
return

【RT2配置文件】
[RT2]dis cu
interface GigabitEthernet0/0/0
 ip address 24.1.1.2 255.255.255.0
interface LoopBack0
 ip address 2.2.2.2 255.255.255.255
interface LoopBack10
 ip address 192.2.2.2 255.255.255.0
ospf 1 router-id 2.2.2.2
 area 0.0.0.0
  network 2.2.2.2 0.0.0.0
  network 24.1.1.2 0.0.0.0
  network 192.2.2.0 0.0.0.255
return

【RT3配置文件】
[RT3]dis cu
interface GigabitEthernet0/0/0
 ip address 34.1.1.3 255.255.255.0
interface LoopBack0
 ip address 3.3.3.3 255.255.255.255
interface LoopBack10
 ip address 192.3.3.3 255.255.255.0
bgp 100
 router-id 3.3.3.3
 peer 34.1.1.4 as-number 200
 #
 ipv4-family unicast
  undo synchronization
  import-route direct
  peer 34.1.1.4 enable
return

【RT4配置文件】
[RT4]dis cu
ip vpn-instance vpn1
 ipv4-family
  route-distinguisher 10:10
  vpn-target 10:10 export-extcommunity
  vpn-target 10:10 import-extcommunity
#
ip vpn-instance vpn2
 ipv4-family
  route-distinguisher 20:20
  vpn-target 20:20 export-extcommunity
  vpn-target 20:20 import-extcommunity
#
ip vpn-instance vpn3
 ipv4-family
  route-distinguisher 30:30
  vpn-target 30:30 export-extcommunity
  vpn-target 30:30 import-extcommunity
#
mpls lsr-id 4.4.4.4
mpls
#
mpls ldp
#
interface GigabitEthernet0/0/0
 ip binding vpn-instance vpn1
 ip address 14.1.1.4 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip binding vpn-instance vpn2
 ip address 24.1.1.4 255.255.255.0
#
interface GigabitEthernet0/0/2
 ip binding vpn-instance vpn3
 ip address 34.1.1.4 255.255.255.0
#
interface GigabitEthernet3/0/0
 ip address 45.1.1.4 255.255.255.0
 mpls
 mpls ldp
#
interface LoopBack0
 ip address 4.4.4.4 255.255.255.255
#
bgp 200
 router-id 4.4.4.4
 peer 7.7.7.7 as-number 200
 peer 7.7.7.7 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  undo peer 7.7.7.7 enable
 #
 ipv4-family vpnv4
  policy vpn-target
  peer 7.7.7.7 enable
 #
 ipv4-family vpn-instance vpn1
  import-route ospf 10
 #
 ipv4-family vpn-instance vpn2
  import-route ospf 20
 #
 ipv4-family vpn-instance vpn3
  peer 34.1.1.3 as-number 100
#
ospf 1 router-id 4.4.4.4
 area 0.0.0.0
  network 4.4.4.4 0.0.0.0
  network 45.1.1.4 0.0.0.0
#
ospf 10 router-id 4.4.4.4 vpn-instance vpn1
 import-route bgp
 area 0.0.0.0
  network 14.1.1.4 0.0.0.0
#
ospf 20 router-id 4.4.4.4 vpn-instance vpn2
 import-route bgp
 area 0.0.0.0
  network 24.1.1.4 0.0.0.0
return

【RT5配置文件】
[RT5]dis cu
mpls lsr-id 5.5.5.5
mpls
#
mpls ldp
#
interface GigabitEthernet0/0/0
 ip address 45.1.1.5 255.255.255.0
 mpls
 mpls ldp
#
interface GigabitEthernet0/0/1
 ip address 56.1.1.5 255.255.255.0
 mpls
 mpls ldp
interface LoopBack0
 ip address 5.5.5.5 255.255.255.255
#
ospf 1 router-id 5.5.5.5
 area 0.0.0.0
  network 5.5.5.5 0.0.0.0
  network 45.1.1.5 0.0.0.0
  network 56.1.1.5 0.0.0.0
return

【RT6配置文件】
[RT6]dis cu
mpls lsr-id 6.6.6.6
mpls
#
mpls ldp
#
interface GigabitEthernet0/0/0
 ip address 56.1.1.6 255.255.255.0
 mpls
 mpls ldp
#
interface GigabitEthernet0/0/1
 ip address 67.1.1.6 255.255.255.0
 mpls
 mpls ldp
#
interface LoopBack0
 ip address 6.6.6.6 255.255.255.255
#
ospf 1 router-id 6.6.6.6
 area 0.0.0.0
  network 6.6.6.6 0.0.0.0
  network 56.1.1.6 0.0.0.0
  network 67.1.1.6 0.0.0.0
return

【RT7配置文件】
[RT7]dis cu
ip vpn-instance vpn4
 ipv4-family
  route-distinguisher 40:40
  vpn-target 10:10 20:20 export-extcommunity
  vpn-target 10:10 20:20 import-extcommunity
#
ip vpn-instance vpn5
 ipv4-family
  route-distinguisher 50:50
  vpn-target 30:30 export-extcommunity
  vpn-target 30:30 import-extcommunity
#
mpls lsr-id 7.7.7.7
mpls
#
mpls ldp
#
interface GigabitEthernet0/0/0
 ip address 67.1.1.7 255.255.255.0
 mpls
 mpls ldp
#
interface GigabitEthernet0/0/1
 ip binding vpn-instance vpn4
 ip address 78.1.1.7 255.255.255.0
#
interface GigabitEthernet0/0/2
 ip binding vpn-instance vpn5
 ip address 79.1.1.7 255.255.255.0
#
interface LoopBack0
 ip address 7.7.7.7 255.255.255.255
#
bgp 200
 router-id 7.7.7.7
 peer 4.4.4.4 as-number 200
 peer 4.4.4.4 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  undo peer 4.4.4.4 enable
 #
 ipv4-family vpnv4
  policy vpn-target
  peer 4.4.4.4 enable
 #
 ipv4-family vpn-instance vpn4
  import-route ospf 10
 #
 ipv4-family vpn-instance vpn5
  peer 79.1.1.9 as-number 300
#
ospf 1 router-id 7.7.7.7
 area 0.0.0.0
  network 7.7.7.7 0.0.0.0
  network 67.1.1.7 0.0.0.0
#
ospf 10 router-id 7.7.7.7 vpn-instance vpn4
 import-route bgp
 area 0.0.0.0
  network 78.1.1.7 0.0.0.0
return

【RT8配置文件】
[RT8]dis cu
interface GigabitEthernet0/0/0
 ip address 78.1.1.8 255.255.255.0
interface LoopBack0
 ip address 8.8.8.8 255.255.255.255
#
interface LoopBack10
 ip address 192.8.8.8 255.255.255.0
#
ospf 1 router-id 8.8.8.8
 area 0.0.0.0
  network 8.8.8.8 0.0.0.0
  network 78.1.1.8 0.0.0.0
  network 192.8.8.0 0.0.0.255
return

【RT9配置文件】

[RT9]dis cu
interface GigabitEthernet0/0/0
 ip address 79.1.1.9 255.255.255.0
interface LoopBack0
 ip address 9.9.9.9 255.255.255.255
interface LoopBack10
 ip address 192.9.9.9 255.255.255.0
#
bgp 300
 peer 79.1.1.7 as-number 200
 #
 ipv4-family unicast
  undo synchronization
  import-route direct
  peer 79.1.1.7 enable
return
What. . .
关注
  • 0
    点赞
  • 踩
  • 15
    收藏
    觉得还不错? 一键收藏
  • 2
    评论
专栏目录
BGP——MPLS-V P Ǹ综合实验
weixin_46966890的博客
08-03 4066
2】R7已可以访问公网，需要将路由传给R6。在R7上的rip进程里下放缺省路由给到R4。使用MPLS-VPN技术实现R1-R5数据互通，R6-R7实现数据互通且可以访问公网。【3】在连接客户端的动态路由协议进程里进行BGP的重发布。【5】在R2的OSPF 2 内进行下放缺省给R6。【1】配置ACL及NAT，并配置缺省指向R4。【4】在R4BGP的VRF的b空间内宣告缺省。此时，R6上的路由表会拥有缺省路由。至此，实验按要求成功完成-。.........
MPLS 单域
weixin_46639226的博客
08-13 389
拓扑 配置思路： 1.公网igp保证公网设备环回口可达（ospf isis 等路由协议都可以） 2.部署mpls ldp标签纷发协议 3.两端公网设备R2和R5建立ibgp邻居关系（vpnv4地址族） 4.划分vpn实例 5.连接私网的设备和接口绑定vpn实例 6.配置连接用户侧的路由协议，注意如果和公网是相同的协议，要在不同进程 7.路由相互引入 地址配置忽略 公网IGP R2 [H3C]ospf 1 [H3C-ospf-1]area 0 [H3C-ospf-1-area-0.0.0.0]networ
BGP/MPLS IP VPN跨域解决方案
最新发布
数通Dinner的博客
05-14 2595
可以看出在跨域OptionA方案中，VPNv4路由在传递时通常带有两层标签栈——跨域OptionB方案非RR场景也是只有两层标签栈，并且ASBR之间传递的是VPNv4路由，配置相比OptionA也要简化一些，只是ASBR负担仍较重，控制平面与转发平面都集中在ASBR上，因此当网络规模较大时，ASBR的性能瓶颈仍然是个问题，在ASBR的流量负担上，相比OptionA几乎没有区别。
MPLS VPN 单域实验
iksjls的博客
04-07 717
MPLS VPN 单域实验
【HCIE】07.MPLS VPN单域
走马
09-19 266
路由从CE1传给PE1，此时会带着AS号650001，然后P会把路由变为OSPF传给HUB-CE，此时路由没有AS号，所以PE1会有可能收到这条路由，而且没有AS好，那么PE1会认为这条路由在右边走更优。两边PE有了新的地址，如果放到了OSPF中，对方3类学习到的，路由是一定有的，就会打通隧道，1,2类就会过去了，把3类干掉，那么隧道两边的地址就回暂时消失了，1,2，类又被撤销了，3类又会浮出，又会建隧道，会重复做这个事情，造成路由震荡。如图，R4为总部，为了保证网络可靠，做了冗余链路；
6. MPLS VP恩
分享学习网络的点点滴滴
10-28 2628
MPLS VPN前言一、名词介绍二、VPN实例三、步骤四、实验1.拓扑2.CE1配置3.PE1配置4.P1配置5.P2配置5.PE2配置6.CE2配置7.实验结论CE双归属如何防环VPN的后门链路 前言 VPN----虚拟专用网络-----overlay逻辑上的 提示：以下是本篇文章正文内容，下面案例可供参考 一、名词介绍 CE：用户网络边界设备。 PE：运营商的边缘设备。 P：骨干路由器。     二、VPN实例 华为叫VPN instance，思科叫VRF----虚拟转发路
ENSP实验：MPLS VPN
qq_28563707的博客
08-15 2632
"ENSP"是华为企业级网络设备模拟器（Enterprise Network Simulation Platform）的缩写。它是华为公司提供的一款网络仿真软件，旨在帮助网络管理员和工程师在虚拟环境中规划、配置和测试企业级网络设备和拓扑。网络拓扑模拟：ENSP允许用户在虚拟环境中构建复杂的企业级网络拓扑。用户可以添加和连接不同类型的虚拟设备，例如华为路由器、交换机、防火墙等，并设置它们之间的链路和端口属性。设备模拟：ENSP提供华为企业级网络设备的模拟器，可以模拟华为的不同系列路由器和交换机。
MPLS BGP反射器实例拓扑ENSP可用
01-19
在这个实例中，"MPLS BGP反射器实例拓扑ENSP可用"表明我们可以使用ENSP来创建和测试一个包含BGP反射器的MPLS网络拓扑。 **vrpcfg.cfg** 文件通常是网络设备配置文件的名称，特别是在模拟环境中。这个文件包含了...
eNSP实验：BGP 实验
03-24
eNSP实验：BGP实验是基于华为路由器的实验，主要涉及到BGP（Border Gateway Protocol，边界网关协议）的配置和验证。本实验旨在帮助读者熟悉BGP协议的基本概念和配置方法，掌握BGP在实际网络中的应用。 标题中的...
BGP MPLS配置OptionC方式跨域VNP示例（方案二）.zip
03-13
Option C是BGP/MPLS IP VPN标准中定义的一种跨域解决方案，其核心思想是在AS（Autonomous System，自治系统）间使用EBGP（External BGP）来交换路由信息，并通过MP-BGP（Multiprotocol BGP）在每个AS内部传递标签...
华为MPLS基础知识培训教程.pptx
12-25
MPLS基本概念 LSR：Label Switch Router LER：Label Edge Router LSP：Label Switch Path LER LER LER LER LSR LSR LSR MPLS域 IP MPLS LSP Page 12 华为MPLS基础知识培训教程全文共37页，当前为第12页。...
mpls_bgp.topo
01-17
华为ensp模拟器--mpls与bgp的综合实验--实现不同站点的安全隔离。 需求 CE1–r5连接公司总部研发区、CE3–r6连接分支机构研发区，CE1和CE3属于vpna； CE2–r4连接公司总部非研发区、CE4–r7连接分支机构非研发区...
华为HCIP-RS V2.5培训PPT和实验指导手册汇总集.rar
10-06
16 MPLS VPN技术原理与配置 17 DHCP协议原理与配置 18 镜像技术原理与配置 19 eSight基本概述 20 eSight基本功能 21 Agile Controller产品特性介绍 22 QoS服务模型 23 报文分类与标记 24 拥塞管理与拥塞避免...
ensp经典13个实验案例
05-07
实验1 mstp 实验2 vrrp配置 实验3 ospf高级配置 实验4 MSTP+VRRP+OSPF配置 实验5isis配置 实验6路由过滤配置 实验7路由引入 路由策略配置 实验8 BGP基本配置 实验9 BGP选路配置 ...实验14BGP MPLS VPN的配置
超经典红茶三杯思科华为数通技术文档全集
09-11
03_BGP学习手册 实验(详细完整) 03_BGP学习手册(详细完整) 04_OSPF学习手册(经典推荐) 05_ISIS学习手册 06_IPv6学习手册 07_MPLS学习手册 08_MPLS VPN学习手册v2.0(经典) 09_MPLS TE学习手册v1.5
华为HCIP-RS实验培训视频教程【共39集】.rar
09-01
01.RSTP实验步骤视频 ,网盘文件 02.MSTP实验步骤 03.OSPF基础实验步骤 04.OSPF网络类型实验步骤 05.MSTP+OSPF综合实验 06.OSPF外部路由-基础 ...37.MPLS-VPN 38.VRRP-主备模式 39.MSTP+VRRP综合实验
mpls bgp vp#单域配置演示
m0_59386512的博客
07-04 337
mpls-bgp
华为数通HCIP-VPN技术-mpls vpn
qq_45179904的博客
07-29 4144
作用：实现广域互联（不同地域局域网之间跨越公网进行互通）；
华为实验 | MPLS VPN 基础实验
网络技术联盟站
08-17 318
P2发现，1026的入站标签，对应的出站标签是3，而3是一个保留标签，意味着要将该顶层标签弹出。这个IGP打通的路由一方面是为了LDP能够建立起邻接关系，并且能够正常的分发标签，另一方面也是为了PE1及PE2之间能够建立起基于Loopback的MP-iBGP邻居关系。从P1的转发表我们可以看出，1026的入站标签，对应的出站标签是1026，并且出站接口是GE0/0/1。因此它将收到的标签包的外层标签从1026置换成1026（碰巧置换前后标签值是一样的），然后从GE0/0/1口发出去。
BGP+MPLS+VPN+技术
10-24
＊＊＊技术是一种广泛应用于企业网络和服务提供商网络的技术，它可以提供安全、可靠、高效的网络连接服务。下面是对这些技术的简要介绍： BGP（Border Gateway Protocol）是一种路由协议，用于在不同自治系统（AS）之间交换路由信息。BGP可以帮助网络管理员实现跨越多个ISP的互联，以及实现多路径冗余和负载均衡等功能。 MPLS（Multiprotocol Label Switching）是一种基于标签的交换技术，它可以提高数据包转发的速度和可靠性。MPLS通过为数据包添加标签来识别其路径，＊＊＊＊＊＊＊＊＊可以提供安全、可靠、高效的企业网络和服务提供商网络连接服务。它可以实现跨越多个ISP的互联，提供多路径冗余和负载均衡等功能＊＊＊＊＊＊冗余和负载均衡？

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 2
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
