华为SR MPLS BE(ospf)实验

最新推荐文章于 2024-07-17 15:10:11 发布
最新推荐文章于 2024-07-17 15:10:11 发布
阅读量763 收藏 7
点赞数 1
分类专栏： 网络 学习笔记 文章标签： 华为
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u012791712/article/details/133693929
版权

文章目录

一、组网需求

  1. CE1、CE2属于vpna
  2. vpna使用的VPN-target属性为111:1
  3. 配置L3VPN迭代OSPF SR-BE隧道，保证相同VPN用户之间的安全互访。同时由于公网PE之间存在多条链路，要求数据流量在公网能够进行负载分担。

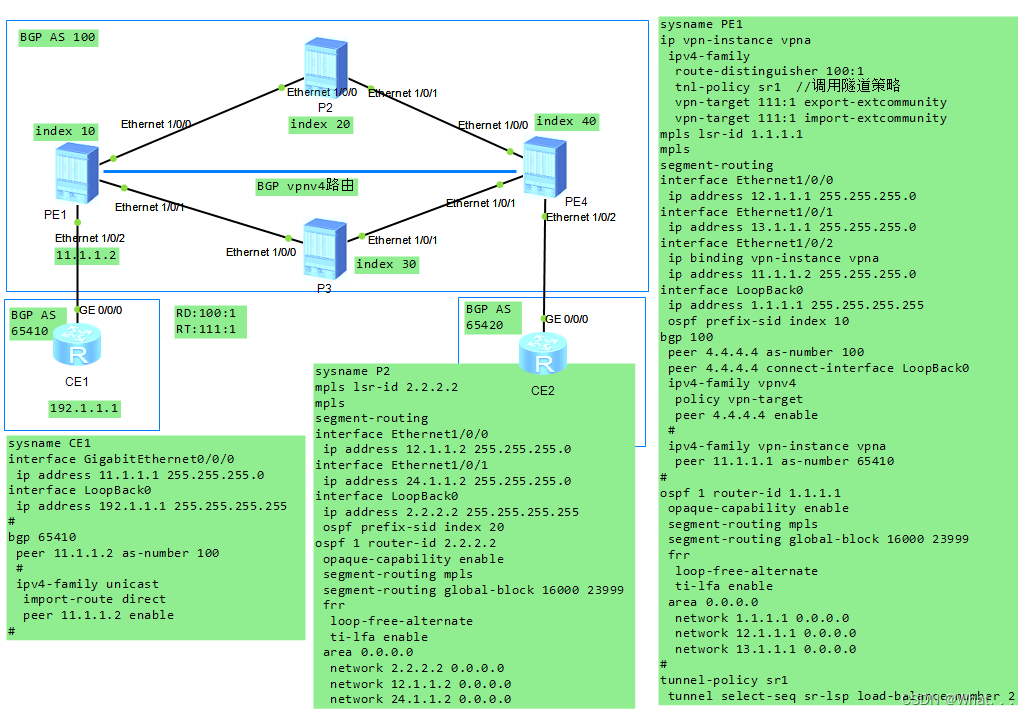

二、组网拓扑

在这里插入图片描述

三、注意事项

  1. 实验参考NE40E产品文档
  2. PE与CE相连的接口绑定了VPN实例后，将删除该接口上已经配置的IP地址、路由协议等三层特性，如果需要应重新配置。

四、配置思路

1. 骨干网上配置OSPF实现PE之间的互通。

2. 骨干网上使能MPLS，配置Segment Routing，建立SR LSP。使能TI-LFA FRR。

3. PE上配置使能IPv4地址族VPN实例，并把与CE相连的接口和相应的VPN实例绑定。

4. PE之间配置MP-IBGP交换路由信息。

5. CE与PE之间配置EBGP交换路由信息。

五、配置步骤

1. 配置各设备的名称和IP地址，略

2. 在骨干网上配置IGP协议，实现骨干网PE和P的互通。本例中以OSPF为例进行说明

## PE1配置，其他骨干网设备配置类似，略
[PE1]ospf 1 router-id 1.1.1.1
[PE1-ospf-1]opaque-capability enable 	//使能不透明标签，生成LSA
[PE1-ospf-1-area-0.0.0.0]netw 12.1.1.1 0.0.0.0
[PE1-ospf-1-area-0.0.0.0]netw 13.1.1.1 0.0.0.0
[PE1-ospf-1-area-0.0.0.0]netw 1.1.1.1 0.0.0.0

3. 在骨干网上配置MPLS基本能力

## PE1配置，其他骨干网设备配置类似，略
[PE1]mpls lsr-id 1.1.1.1
[PE1]mpls

4. 在骨干网上配置Segment Routing，同时使能TI-LFA FRR功能

## PE1配置，其他骨干网设备配置类似，略
[PE1]segment-routing
[PE1]ospf
[PE1-ospf-1]segment-routing mpls
[PE1-ospf-1]segment-routing global-block 16000 23999	//所有骨干网设备保持一致
[PE1-ospf-1]frr
[PE1-ospf-1-frr]loop-free-alternate
[PE1-ospf-1-frr]ti-lfa enable
[PE1]int l 0
[PE1-LoopBack0]ospf prefix-sid index 10

## 查看结果

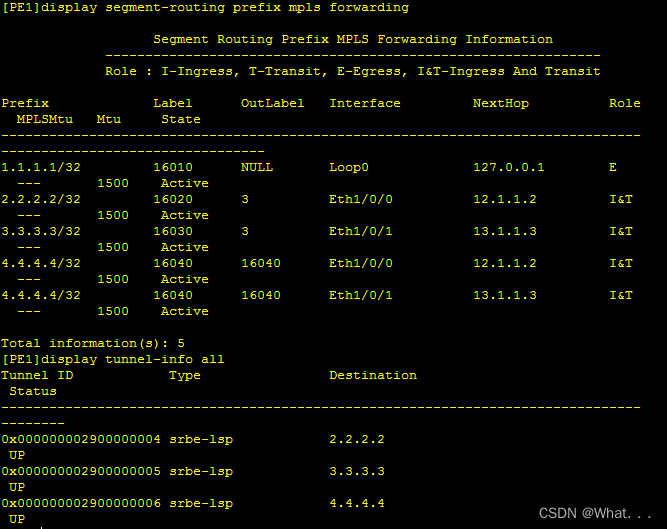

display segment-routing prefix mpls forwarding
display tunnel-info all

在这里插入图片描述

5. 在PE之间建立MP-IBGP对等体关系

## PE1配置
[PE1]bgp 100
[PE1-bgp]peer 4.4.4.4 as-number 100
[PE1-bgp]peer 4.4.4.4 con l 0
[PE1-bgp]ipv4-family vpnv4
[PE1-bgp-af-vpnv4]pe 4.4.4.4 en
Warning: This operation will reset the peer session. Continue? [Y/N]:y

## PE4配置
[PE4]bgp 100
[PE4-bgp]pee 1.1.1.1 as-number 100
[PE4-bgp]pee 1.1.1.1 con l 0
[PE4-bgp]ipv4-famil vpnv4
[PE4-bgp-af-vpnv4]pe 1.1.1.1 en
Warning: This operation will reset the peer session. Continue? [Y/N]:y

## 查看结果

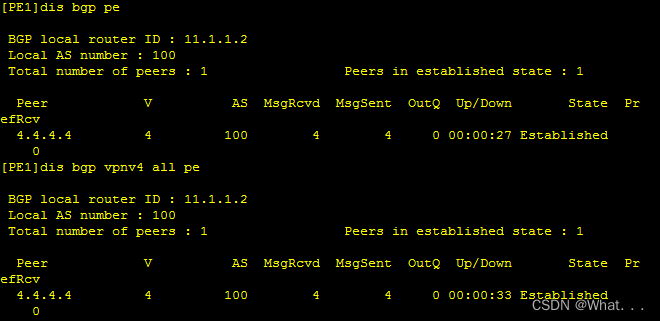

display bgp peer
display bgp vpnv4 all peer

在这里插入图片描述

6. 在PE设备上配置使能IPv4地址族的VPN实例，将CE接入PE

## PE1配置，绑定VPN后会删掉IP地址，需要重新配置上IP，两端RT值保持一致
[PE1]ip vpn-instance vpna
[PE1-vpn-instance-vpna]route-distinguisher 100:1
[PE1-vpn-instance-vpna-af-ipv4]vpn-target 111:1
[PE1-vpn-instance-vpna-af-ipv4]int ethe1/0/2
[PE1-Ethernet1/0/2]ip binding vpn-instance vpna
Info: All IPv4 and IPv6 related configurations on this interface are removed.
[PE1-Ethernet1/0/2]ip address 11.1.1.2 255.255.255.0

## 查看结果
配置完成后，在PE设备上执行display ip vpn-instance verbose命令可以看到VPN实例的配置情况。

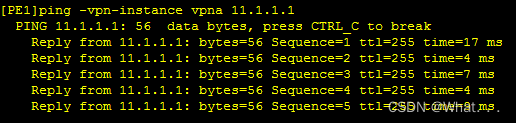

各PE能ping通自己接入的CE。

在这里插入图片描述

7. 在PE设备上配置隧道选择策略，优选SR LSP。

## PE1配置，PE4配置相似
[PE1]tunnel-policy sr1
Info: New tunnel-policy is configured.
[PE1-tunnel-policy-sr1]tunnel select-seq sr-lsp load-balance-number 2
[PE1]ip vpn vpna
[PE1-vpn-instance-vpna]tnl-policy sr1

8. 在PE与CE之间建立EBGP对等体关系

## CE1配置
[CE1]int g0/0/0
[CE1-GigabitEthernet0/0/0]ip add 11.1.1.1 24
[CE10]int l 0
[CE1-LoopBack0]ip add 192.1.1.1 32
[CE1-LoopBack0]bgp 65410
[CE1-bgp]peer 11.1.1.2 as-number 100
[CE1-bgp]import-route direct 	//这里直接引入直连，不宣告

## PE1配置
[PE1]bgp 100
[PE1-bgp]ipv4-family vpn-instance vpna
[PE1-bgp-vpna]peer 11.1.1.1 as-number 65410

## 查看结果

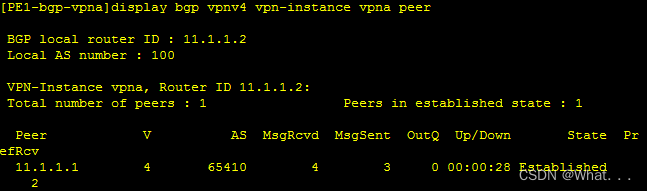

display bgp vpnv4 vpn-instance vpna peer

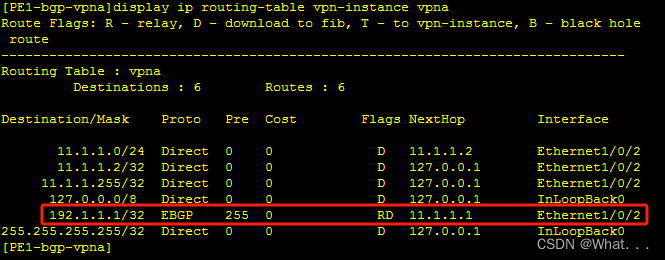

display ip routing-table vpn-instance vpna

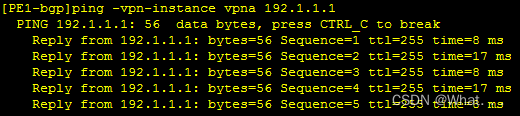

ping -vpn-instance vpna 192.1.1.1

在这里插入图片描述在这里插入图片描述
在这里插入图片描述

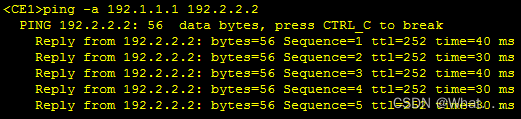

9. 结果验证，CE1 ping CE2

在这里插入图片描述

六、全部配置文件

1. CE1配置文件

sysname CE1
interface GigabitEthernet0/0/0
 ip address 11.1.1.1 255.255.255.0
interface LoopBack0
 ip address 192.1.1.1 255.255.255.255
#
bgp 65410
 peer 11.1.1.2 as-number 100
 #
 ipv4-family unicast
  import-route direct
  peer 11.1.1.2 enable
#

2. PE1配置文件

sysname PE1
ip vpn-instance vpna
 ipv4-family
  route-distinguisher 100:1
  tnl-policy sr1
  vpn-target 111:1 export-extcommunity
  vpn-target 111:1 import-extcommunity
mpls lsr-id 1.1.1.1
mpls
segment-routing
interface Ethernet1/0/0
 ip address 12.1.1.1 255.255.255.0
interface Ethernet1/0/1
 ip address 13.1.1.1 255.255.255.0
interface Ethernet1/0/2
 ip binding vpn-instance vpna
 ip address 11.1.1.2 255.255.255.0
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255
 ospf prefix-sid index 10
bgp 100
 peer 4.4.4.4 as-number 100
 peer 4.4.4.4 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  peer 4.4.4.4 enable
 #
 ipv4-family vpnv4
  policy vpn-target
  peer 4.4.4.4 enable
 #
 ipv4-family vpn-instance vpna
  peer 11.1.1.1 as-number 65410
#
ospf 1 router-id 1.1.1.1
 opaque-capability enable
 segment-routing mpls
 segment-routing global-block 16000 23999
 frr
  loop-free-alternate
  ti-lfa enable
 area 0.0.0.0
  network 1.1.1.1 0.0.0.0
  network 12.1.1.1 0.0.0.0
  network 13.1.1.1 0.0.0.0
#
tunnel-policy sr1
 tunnel select-seq sr-lsp load-balance-number 2

3. P2配置文件

sysname P2
mpls lsr-id 2.2.2.2
#
mpls
segment-routing
#
interface Ethernet1/0/0
 ip address 12.1.1.2 255.255.255.0
interface Ethernet1/0/1
 ip address 24.1.1.2 255.255.255.0
interface LoopBack0
 ip address 2.2.2.2 255.255.255.255
 ospf prefix-sid index 20
ospf 1 router-id 2.2.2.2
 opaque-capability enable
 segment-routing mpls
 segment-routing global-block 16000 23999
 frr
  loop-free-alternate
  ti-lfa enable
 area 0.0.0.0
  network 2.2.2.2 0.0.0.0
  network 12.1.1.2 0.0.0.0
  network 24.1.1.2 0.0.0.0
#

4. P3配置文件

sysname P3
mpls lsr-id 3.3.3.3
#
mpls
segment-routing
interface Ethernet1/0/0
 ip address 13.1.1.3 255.255.255.0
interface Ethernet1/0/1
 ip address 34.1.1.3 255.255.255.0
interface LoopBack0
 ip address 3.3.3.3 255.255.255.255
 ospf prefix-sid index 30
ospf 1 router-id 3.3.3.3
 opaque-capability enable
 segment-routing mpls
 segment-routing global-block 16000 23999
 frr
  loop-free-alternate
  ti-lfa enable
 area 0.0.0.0
  network 3.3.3.3 0.0.0.0
  network 13.1.1.3 0.0.0.0
  network 34.1.1.3 0.0.0.0
#

5. PE4配置文件

sysname PE4
ip vpn-instance vpna
 ipv4-family
  route-distinguisher 200:1
  tnl-policy sr1
  vpn-target 111:1 export-extcommunity
  vpn-target 111:1 import-extcommunity
#
mpls lsr-id 4.4.4.4
#
mpls
segment-routing
#
interface Ethernet1/0/0
 ip address 24.1.1.4 255.255.255.0
interface Ethernet1/0/1
 ip address 34.1.1.4 255.255.255.0
interface Ethernet1/0/2
 ip binding vpn-instance vpna
 ip address 42.1.1.4 255.255.255.0
interface LoopBack0
 ip address 4.4.4.4 255.255.255.255
 ospf prefix-sid index 40
bgp 100
 peer 1.1.1.1 as-number 100
 peer 1.1.1.1 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  peer 1.1.1.1 enable
 #
 ipv4-family vpnv4
  policy vpn-target
  peer 1.1.1.1 enable
 #
 ipv4-family vpn-instance vpna
  peer 42.1.1.2 as-number 65420
#
ospf 1 router-id 4.4.4.4
 opaque-capability enable
 segment-routing mpls
 segment-routing global-block 16000 23999
 frr
  loop-free-alternate
  ti-lfa enable
 area 0.0.0.0
  network 4.4.4.4 0.0.0.0
  network 24.1.1.4 0.0.0.0
  network 34.1.1.4 0.0.0.0
#
tunnel-policy sr1
 tunnel select-seq sr-lsp load-balance-number 2

6. CE2配置文件

sysname CE2
interface GigabitEthernet0/0/0
 ip address 42.1.1.2 255.255.255.0
interface LoopBack0
 ip address 192.2.2.2 255.255.255.255
#
bgp 65420
 peer 42.1.1.4 as-number 100
 #
 ipv4-family unicast
  undo synchronization
  import-route direct
  peer 42.1.1.4 enable
#
