Android Draw 9-patch

原文：点击打开链接

今天翻译一下9-patch的应用说明，如果翻译的不好，请各位留言指正，谢谢。

Draw 9-patch

使用9-patch工具就可以很容易创建一个所见即所得编辑器去绘制9-patch图形。

这里介绍一下9-patch图像以及它们是如何工作的，那么就请阅读2D图形文档。

在这里有一个使用9-patch工具创建9-patch图形的快速集成指南.在你想要创建一个9-patch时，你需要PNG图片.

1、从终端，也就是一个平台啦，运行draw9patch应用，这个在你的SDK/tools目录下可以看到。

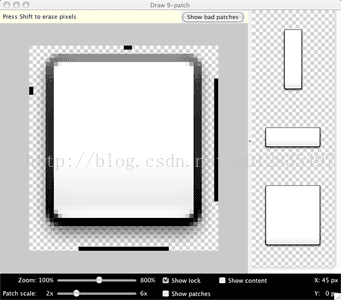

2、拖拽你的PNG图片到Draw 9-patch 窗口中(或者用鼠标点击File->Open 9-patch...到本地文件)。你的工作空间将会打开



 左边的窗格是你绘制的区域，在这里你可以编辑拉伸的区块和内容区域的行。

        右边的窗格是预览区域，当拉伸图像时，这里你就可以进行预览。

3、点击边界行为1-pixel行内，画出一行可拉伸区块和(可选)内容区域，鼠标右击(或者按热键shift + 鼠标左击，在MAC上也是如此)可以擦除之前所画的

线。

4、当绘制完成时，你可以选择File->Save 9-patch...


注意：正常情况下，PNG文件(*.png)会被加载到一个空像素的边框中，但是会在这个图像的周围增加一个像素为1的边界，在这个像素为1-pixel的边界

你可以绘制可拉伸的区块和内容区域。之前所保存的9-patch文件(*.9.png)会被原样载入，没有可绘制区域添加，因为他已经存在了。

可选控制：



Zoom：在绘制区域调整图形的缩放级别。

Patch Scale：调整预览区域图形规模。

Show lock：可视化的鼠标悬浮在图形不可绘制区域。

Show patches：在绘制区域预览可拉伸的区块。(粉红色是可拉伸的区块)。

Show content ： 突出显示内容区域中的预览图像(紫色的那些内容是被允许的区域)。

Show bad patches ：被红色边框所围绕的区块，在图形拉伸时，可能会有伪影产生，如果你想要保持图形拉伸的连贯性，那么你就要清除所有坏的区块。
