使用D3.JS进行坐标轴绘制和图绘制

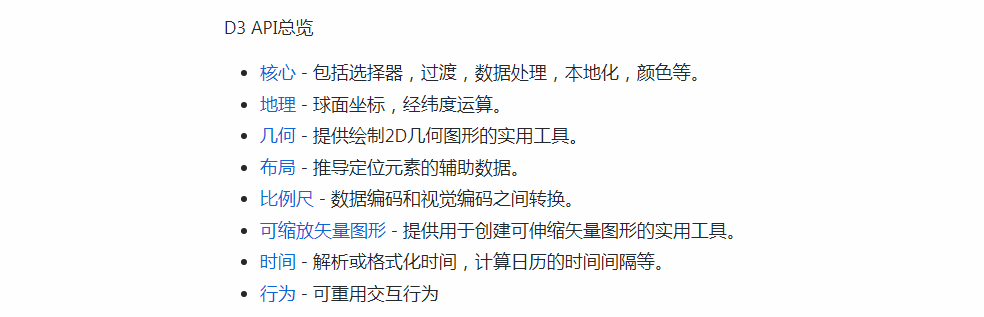

前面已经说过D3的功能十分强大，但是往往实际使用时只需要用到一部分内容，在这里，就只用到了 *比例尺 *和 *布局 *两部分，外加 *核心 *的请求部分(请求数据)，分别用来绘制Graph的显示坐标轴和图的顶点及边；

绘制坐标轴

传统坐标轴

这里指的是 *第一象限 *的坐标轴，即两轴的坐标均为正数，坐标原点为(0,0)

具体可以看 这里，说的比较详细。

十字坐标轴

这里指的是 *全象限 *坐标轴，即两轴的坐标均从-∞开始，坐标原点为(0,0)

本质上，仍然是一般坐标轴的变形，主要原理有两点：

• 一是利用 *比例尺 *对源数据做符合中心坐标轴的变换；
• 二是创建坐标轴时利用attr("transform","translate(0,"+0.5*svgHight+")")来对坐标轴进行平移，从而达到原点在画布中心的十字坐标轴的效果。

创建比例尺

// 创建比例尺
var xScale = d3.scale.linear()
  .domain([-50,50]).range([0,1000]);
//意思为生成数据是[-50,50]，现在要映射到[0,1000]
var yScale = d3.scale.linear()
  .domain([-50,50]).range([1000,0]);

添加坐标轴

var formatPrecision = d3.format('');

// 定义X轴
var xAxis = d3.svg.axis()
  .scale(xScale)
  .ticks(11)  // 粗略的设置刻度线的数量，包括原点
  .orient('bottom')
  .tickFormat(formatPrecision); // 设置刻度格式

// 定义Y轴
var yAxis = d3.svg.axis()
  .scale(yScale)
  .orient('left')
  .ticks(11)
  .tickFormat(formatPrecision);

// 创建X轴, svg中： g元素是一个分组元素
svg.append('g')
  .attr('class', 'axis')
  .attr("transform","translate(0,"+0.5*svgHight+")")	// 平移到水平中间
  .call(xAxis);

// 创建Y轴
svg.append('g')
  .attr('class', 'axis')
  .attr("transform","translate("+0.5*svgWidth+",0)")	// 平移到竖直中间
  .call(yAxis);

绘制图(circle+line)

关于图的绘制，本质上就是圆点和线的绘制，所以这也解释了为什么输入文件中的边数据也需要包含坐标的原因，因为在d3中绘制顶点和绘制边是互不相关的。

另外需要注意的是，这里不要直接返回源数据坐标，要带入到上述定义的 *比例尺 *中。

话不多说直接上代码：

// 创建SVG
var svg = d3.select('#div'+index)
  .append('svg')
	.attr('width', svgWidth)
	.attr('height', svgHight);
// 设置标题
svg.append('text')
  .attr('x', svgWidth / 2 - 120)
  .attr('y', 30)
  .attr('class', 'title')
  .text('这是一个用d3画的简略坐标轴');

// 画点，即绘制图的顶点
svg.selectAll('circle')
	.data(data.nodes)           // json对象
  .enter()
  .append('circle')
	.attr('cx', function(d) {
	  return xScale(d.cx);      // 使用比例尺返回合适的变换
	})
	.attr('cy', function(d) {
	  return yScale(d.cy);      // 同上
	})
	.attr("fill","#6495ed")     // 填充颜色
	.attr("origin", function(d) {
		return d.cx+","+d.cy;
	})
	.attr('r', function(d) {    // 圆点直径(大小)
	  if(d.value === 0||d.value/2===0)return 2;
	  else return d.value/2;
	});

// 画线，即绘制图的边
svg.selectAll('line')
	.data(data.links)            // json对象
	.enter()
	.append('line')
		.attr('x1',function(d){
			return xScale(d.x1);
		})
		.attr('y1',function(d){
			return yScale(d.y1);
		})
		.attr('x2',function(d){
			return xScale(d.x2);
		})
		.attr('y2',function(d){
			return yScale(d.y2);
		})
		.attr("stroke","gray")  // 边的颜色
		.attr('stroke-width', function() {
			return 0.2;         // 边的宽度(粗细)
		});

数据读入

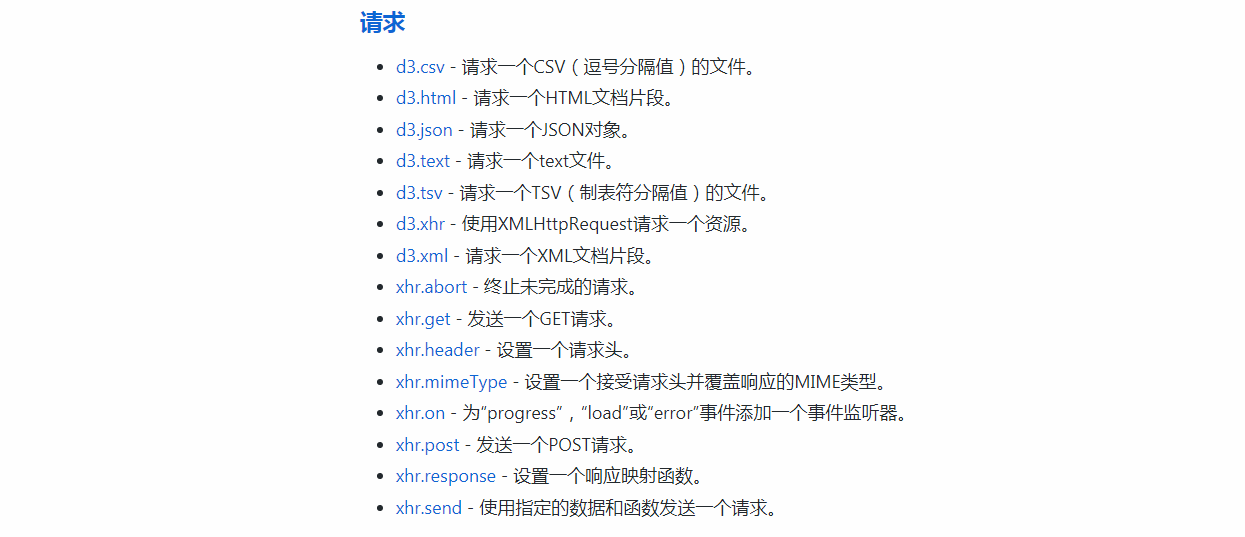

在数据读取方面，d3.js本身提供了一套请求操作，属于 *核心 *部分。具体的操作如下：

可以直接使用上述的API进行文件读取，非常方便

d3.csv("data.csv",function(error,data){
    if(error){...}
    esle{...}
});

当然可以完美的结合JQuery进行数据操作：

$.getJSON("data.json, "", function(data) {
    // 前面各部分内容，对data进行解析即可
}

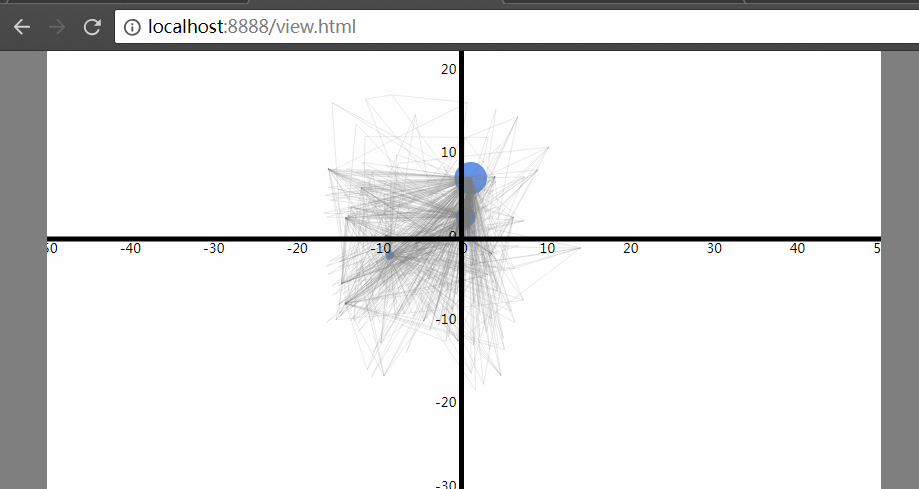

最终效果

数据格式，见文章 D3+Node快速实现图数据的可视化
