Apache和tomcat集群部署

Linux上Apache和tomcat集群部署，记录一下：

Apache作为负载均衡，静态资源的请求交给apache，动态请求交给tomcat处理，如何在Linux上进行部署。

一台Linux阿里云服务器部署apache+2个tomcat。

1、 首先部署tomcat

通过FTP将已编译完的tomcat上传到Linux服务器/usr/local/路径下，我使用的版本为apache-tomcat-6.0.45.tar.gz，通过tar –zxvf apache-tomcat-6.0.45.tar.gz进行解压得到第一个tomcat，命名为tomcat，到tomcat/bin 调用./catalina.sh run 启动tomcat(这种方式启动可以看到具体的启动信息)，然后浏览器http://IP:8080/，正常可以看到tomcat的首页

继续使用tar –zxvf apache-tomcat-6.0.45.tar.gz进行解压得到tomcat，命名tomcat2，此时再去启动肯定会报错，因为端口已经被第一个tomcat占用了

编辑service.xml文件：tomcat2/conf/打开service.xml将所有的端口号修改一下，为方便起见，在原有基础上+1000

编辑环境变量vim /etc/profile，这是我的环境变量：

export PATH USER LOGNAME MAIL HOSTNAME HISTSIZE HISTCONTROL
export JAVA_HOME=/usr/lib/jvm/java7
export JRE_HOME=${JAVA_HOME}/jre
export CLASSPATH=.:${JAVA_HOME}/lib:${JRE_HOME}/lib
export PATH=${JAVA_HOME}/bin:$PATH
###################first tomcat#########################
export CATALINA_BASE=/usr/local/tomcat
export CATALINA_HOME=/usr/local/tomcat
export TOMCAT_HOME=/usr/local/tomcat
###################first tomcat#########################

###################second tomcat########################
export CATALINA_2_BASE=/usr/local/tomcat2
export CATALINA_2_HOME=/usr/local/tomcat2
export TOMCAT_2_HOME=/usr/local/tomcat2

编辑catalina.sh文件：打开tomcat2/bin/catalina.sh，在

 # ----- Execute The Requested Command -----------------------------------------下加入
export JAVA_HOME="/usr/lib/jvm/java7"
export PATH=".:$PATH:$JAVA_HOME/bin"
export CATALINA_BASE=$CATALINA_2_BASE
export CATALINA_HOME=$CATALINA_2_HOME

此时，再去启动tomcat2也会成功，浏览器访问：http://IP:9080/，正常可以看到tomcat首页。

2、 安装部署apache

使用FTP将apache上传到/usr/local/下，使用tar –zxvf httpd-2.2.21.tar.gz解压，得到httpd-2.2.21文件夹，进入httpd-2.2.21下进行编译

进行编译参数配置：

./configure--prefix=/usr/local/apache --enable-mods-shared=all

编译安装：

make

make install

3、 安装Apache Tomcat Connector(mod_jk)

这个是apache和tomcat的连接器，这个也是需要编译安装，编译安装成功后可以在/usr/local/apache/modules/下找到mod_jk.so文件，要是无法编译出来，可以从网上下载通用版也可使用。

4、 Apache的配置

到Apache安装文件夹下面的conf文件夹里面的httpd.conf文件打开并进行修改，在最后面加上一下内容：

# Load mod_jk module
#加载mod_jk Module
LoadModule jk_module modules/mod_jk.so
<Ifmodule mod_jk.c>
#指定workers.properties文件路径
JkWorkersFile /usr/local/apache/conf/workers.properties
#指定jk logs文件存放位置
JkLogFile /usr/local/apache/logs/mod_jk.log
#Set the jk log level [debug/error/info]
JkLogLevel info
#Select the log format
JkLogStampFormat "[%a %b %d%H:%M:%S %Y]"
#JkOptions indicate to send SSL KEYSIZE,
JkOptions  +ForwardKeySize +ForwardURICompat -ForwardDirectories
#JkRequestLogFormat set the requestformat
JkRequestLogFormat "%w %V %T %q %U%R"
#JkShmFile to put logs
JkShmFile /usr/local/apache/logs/mod_jk.shm
</IfModule>
#指定哪些请求交给tomcat处理，哪些请求交给apache处理
#注意：" loadbalancer "为在workers.propertise里指定的负载分配控制器
JkMount /*.action loadbalancer
JkMount /*.jsp loadbalancer
#所有的jsp都交给tomcat处理

添加tomcat的访问目录，这样apache在接到请求时知道到哪里去，并设置权限，如下：

DocumentRoot "/usr/local/tomcat/webapps"
<Directory "/usr/local/tomcat/webapps">
   Order deny,allow
   Allow from all
</Directory>

5、 添加workers.properties配置文件

在/usr/local/apache/cong创建workers.properties文件，文件内容：

#所有节点列表，其中controller是一个逻辑结点，负责负载均衡控制，
#如果JkMount中的URL指定给了controller就表示这个请求会被自动散列到某个物理节点上。
#注意：真正负责处理请求的tomcat的名称（这里就是tomcat,tomcat2)必须于它们在conf/server.xml
#文件中配置的jvmRout的属性值是一致的！
# workers 列表
worker.list=tomcat,tomcat2,loadbalancer,status

#========tomcat========
worker.tomcat1.port=8009  #ajp13 端口号，在tomcat下server.xml配置,默认8009
worker.tomcat1.host=localhost  #tomcat的主机地址，如不为本机，请填写ip地址
worker.tomcat1.type=ajp13
worker.tomcat1.lbfactor = 1    #server的加权比重，值越高，分得的请求越多
#========tomcat2========
worker.tomcat2.port=9009    #ajp13 端口号，在tomcat下server.xml配置,默认8009
worker.tomcat2.host=localhost  #tomcat的主机地址，如不为本机，请填写ip地址
worker.tomcat2.type=ajp13
worker.tomcat2.lbfactor = 1    #server的加权比重，值越高，分得的请求越多

#----------------------------------------------------------------------
# load balancerworker -负载均衡控制器
# --------------------------------------------------------------------
worker.loadbalancer.type=lb
worker.loadbalancer.balanced_workers=tomcat,tomcat2
#指定分担请求的tomcat
worker.loadbalancer.sticky_session=1    #设置为粘性session
worker.loadbalancer.sticky_session_force=0  #设置当多次请求未响应，请求将转发
worker.status.type=status
# end workers.properties

6、 开启tomcat集群支持

同样是在conf/server.xml文件里，进行两处改动：

改动1：为<Engine>设置jvmRoute

实际上，在server.xml里就有一段现成的带jvmRoute的<Engine>配置，我们可以参考这段配置为<Engine/>加个jvmRoute就可以了，对于jvmRoute的取值要特别注意：其值必须于后面要提到的mod_jk的workers.properties文件中结点名相一致！由于那个文件中结点名为tomcat和tomcat2,因此，此处我们必须设定jvmRoute的值为这两个值之一。关于这一点在tomcat官方关于Apache Tomcat Connector的文档http://tomcat.apache.org/connectors-doc/webserver_howto/apache.html 也有明确提及。jvmRoute值会出现在由该结点创建的session id中，例如：在非集群环境下，一个sessionid可能是 “xxxxxxxxx” 的格式，而在集群环境下，如果当前结点的jvmRtomat1oute被配置为tomcat2,那由该结点生成的sessionid将变成“xxxxxxxxx.tomat2”格式，而mod_jk正是依赖于这个节点后缀实现sticky session的，也就是把所有后缀是tomat2的请求都发送给tomat2结点进行处理。

改动2：在<Engine/>中添加关于集群的配置

在tomcat官方关于tomcat集群配置的文档：http://tomcat.apache.org/tomcat-6.0-doc/cluster-howto.html中，有一份默认配置：

在<Engine>或<Host>元素节点下添加以下内容

  <Cluster className="org.apache.catalina.ha.tcp.SimpleTcpCluster"
         channelSendOptions="8">

  <Manager className="org.apache.catalina.ha.session.DeltaManager"
           expireSessionsOnShutdown="false"
           notifyListenersOnReplication="true"/>

  <Channel className="org.apache.catalina.tribes.group.GroupChannel">
    <Membership className="org.apache.catalina.tribes.membership.McastService"
                address="228.0.0.4"
                port="45564"
                frequency="500"
                dropTime="3000"/>
    <Receiver className="org.apache.catalina.tribes.transport.nio.NioReceiver"
              address="auto"
              port="4000"
              autoBind="100"
              selectorTimeout="5000"
              maxThreads="6"/>

    <Sender className="org.apache.catalina.tribes.transport.ReplicationTransmitter">
      <Transport className="org.apache.catalina.tribes.transport.nio.PooledParallelSender"/>
    </Sender>
    <Interceptor className="org.apache.catalina.tribes.group.interceptors.TcpFailureDetector"/>
    <Interceptor className="org.apache.catalina.tribes.group.interceptors.MessageDispatch15Interceptor"/>
  </Channel>

  <Valve className="org.apache.catalina.ha.tcp.ReplicationValve"
         filter=""/>
  <Valve className="org.apache.catalina.ha.session.JvmRouteBinderValve"/>

  <ClusterListener className="org.apache.catalina.ha.session.JvmRouteSessionIDBinderListener"/>
  <ClusterListener className="org.apache.catalina.ha.session.ClusterSessionListener"/>
</Cluster>

注意两个tomcat都要加入。

7、 项目部署

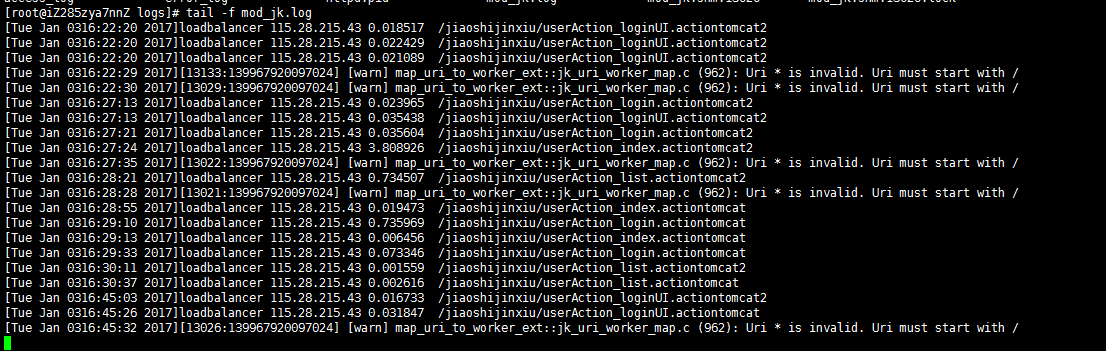

将自己的项目同时部署到两个tomcat的webapps下，启动apache，tomcat，然后访问项目，通过查找/usr/local/apache/logs/mod_jk.log的日志，可以看到：

                                                                                                           图片 日志
