CAFFE -FCN训练配置过程

转载自 http://blog.csdn.net/jiongnima/article/details/78549326?locationNum=3&fps=1

   在2015年发表于计算机视觉顶会CVPR上的Fully Convolutional Networks for Semantic Segmentation 论文(下文中简称FCN)开创了图像语义分割的新流派。在后来的科研工作者发表学术论文做实验的时候,还常常把自己的实验结果与FCN相比较。笔者在做实验的时候,也去改动并跑了跑FCN的代码,可是问题出现了,笔者的训练并不收敛

   下面是笔者最初的训练prototxt文件:

[python] view plain copy
  1. name: "fcn8snet"
  2. layer {
  3.   name: "data"
  4.   type: "ImageData"
  5.   top: "data"
  6.   top: "fake-dlabel"
  7.   include {
  8.     phase: TRAIN
  9.   }
  10.   transform_param {
  11.     mean_file: "fcn8s_cityscapes/fcn_mean.binaryproto"
  12.     #scale: 0.00390625
  13.   }
  14.   image_data_param {
  15.     source: "fcn8s_cityscapes/data/train_img.txt"
  16.     batch_size: 1

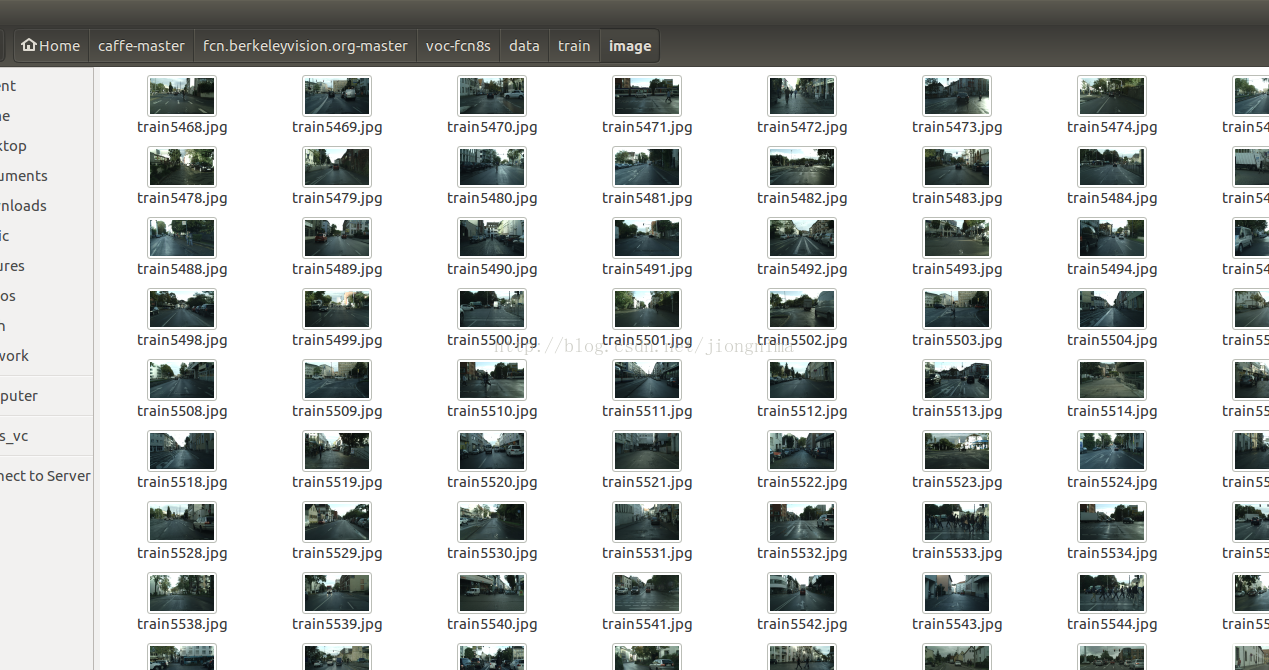

  17.     root_folder: "fcn8s_cityscapes/data/train/image/"
  18.   }
  19. }
  20. layer {
  21.   name: "label"
  22.   type: "ImageData"
  23.   top: "label"
  24.   top: "fake_llabel"
  25.   include {
  26.     phase: TRAIN
  27.   }
  28.   image_data_param {
  29.     source: "fcn8s_cityscapes/data/train_label.txt"
  30.     batch_size: 1
  31.     root_folder: "fcn8s_cityscapes/data/train/label/"
  32.     is_color: false
  33.   }
  34. }
  35. layer {
  36.   name: "conv1_1"
  37.   type: "Convolution"
  38.   bottom: "data"
  39.   top: "conv1_1"
  40.   param {
  41.     lr_mult: 1
  42.     decay_mult: 1
  43.   }
  44.   param {
  45.     lr_mult: 2
  46.     decay_mult: 0
  47.   }
  48.   convolution_param {
  49.     num_output: 64
  50.     pad: 100
  51.     kernel_size: 3
  52.     stride: 1
  53.   }
  54. }
  55. layer {
  56.   name: "relu1_1"
  57.   type: "ReLU"
  58.   bottom: "conv1_1"
  59.   top: "conv1_1"
  60. }
  61. layer {
  62.   name: "conv1_2"
  63.   type: "Convolution"
  64.   bottom: "conv1_1"
  65.   top: "conv1_2"
  66.   param {
  67.     lr_mult: 1
  68.     decay_mult: 1
  69.   }
  70.   param {
  71.     lr_mult: 2
  72.     decay_mult: 0
  73.   }
  74.   convolution_param {
  75.     num_output: 64
  76.     pad: 1
  77.     kernel_size: 3
  78.     stride: 1
  79.   }
  80. }
  81. layer {
  82.   name: "relu1_2"
  83.   type: "ReLU"
  84.   bottom: "conv1_2"
  85.   top: "conv1_2"
  86. }
  87. layer {
  88.   name: "pool1"
  89.   type: "Pooling"
  90.   bottom: "conv1_2"
  91.   top: "pool1"
  92.   pooling_param {
  93.     pool: MAX
  94.     kernel_size: 2
  95.     stride: 2
  96.   }
  97. }
  98. layer {
  99.   name: "conv2_1"
  100.   type: "Convolution"
  101.   bottom: "pool1"
  102.   top: "conv2_1"
  103.   param {
  104.     lr_mult: 1
  105.     decay_mult: 1
  106.   }
  107.   param {
  108.     lr_mult: 2
  109.     decay_mult: 0
  110.   }
  111.   convolution_param {
  112.     num_output: 128
  113.     pad: 1
  114.     kernel_size: 3
  115.     stride: 1
  116.   }
  117. }
  118. layer {
  119.   name: "relu2_1"
  120.   type: "ReLU"
  121.   bottom: "conv2_1"
  122.   top: "conv2_1"
  123. }
  124. layer {
  125.   name: "conv2_2"
  126.   type: "Convolution"
  127.   bottom: "conv2_1"
  128.   top: "conv2_2"
  129.   param {
  130.     lr_mult: 1
  131.     decay_mult: 1
  132.   }
  133.   param {
  134.     lr_mult: 2
  135.     decay_mult: 0
  136.   }
  137.   convolution_param {
  138.     num_output: 128
  139.     pad: 1
  140.     kernel_size: 3
  141.     stride: 1
  142.   }
  143. }
  144. layer {
  145.   name: "relu2_2"
  146.   type: "ReLU"
  147.   bottom: "conv2_2"
  148.   top: "conv2_2"
  149. }
  150. layer {
  151.   name: "pool2"
  152.   type: "Pooling"
  153.   bottom: "conv2_2"
  154.   top: "pool2"
  155.   pooling_param {
  156.     pool: MAX
  157.     kernel_size: 2
  158.     stride: 2
  159.   }
  160. }
  161. layer {
  162.   name: "conv3_1"
  163.   type: "Convolution"
  164.   bottom: "pool2"
  165.   top: "conv3_1"
  166.   param {
  167.     lr_mult: 1
  168.     decay_mult: 1
  169.   }
  170.   param {
  171.     lr_mult: 2
  172.     decay_mult: 0
  173.   }
  174.   convolution_param {
  175.     num_output: 256
  176.     pad: 1
  177.     kernel_size: 3
  178.     stride: 1
  179.   }
  180. }
  181. layer {
  182.   name: "relu3_1"
  183.   type: "ReLU"
  184.   bottom: "conv3_1"
  185.   top: "conv3_1"
  186. }
  187. layer {
  188.   name: "conv3_2"
  189.   type: "Convolution"
  190.   bottom: "conv3_1"
  191.   top: "conv3_2"
  192.   param {
  193.     lr_mult: 1
  194.     decay_mult: 1
  195.   }
  196.   param {
  197.     lr_mult: 2
  198.     decay_mult: 0
  199.   }
  200.   convolution_param {
  201.     num_output: 256
  202.     pad: 1
  203.     kernel_size: 3
  204.     stride: 1
  205.   }
  206. }
  207. layer {
  208.   name: "relu3_2"
  209.   type: "ReLU"
  210.   bottom: "conv3_2"
  211.   top: "conv3_2"
  212. }
  213. layer {
  214.   name: "conv3_3"
  215.   type: "Convolution"
  216.   bottom: "conv3_2"
  217.   top: "conv3_3"
  218.   param {
  219.     lr_mult: 1
  220.     decay_mult: 1
  221.   }
  222.   param {
  223.     lr_mult: 2
  224.     decay_mult: 0
  225.   }
  226.   convolution_param {
  227.     num_output: 256
  228.     pad: 1
  229.     kernel_size: 3
  230.     stride: 1
  231.   }
  232. }
  233. layer {
  234.   name: "relu3_3"
  235.   type: "ReLU"
  236.   bottom: "conv3_3"
  237.   top: "conv3_3"
  238. }
  239. layer {
  240.   name: "pool3"
  241.   type: "Pooling"
  242.   bottom: "conv3_3"
  243.   top: "pool3"
  244.   pooling_param {
  245.     pool: MAX
  246.     kernel_size: 2
  247.     stride: 2
  248.   }
  249. }
  250. layer {
  251.   name: "conv4_1"
  252.   type: "Convolution"
  253.   bottom: "pool3"
  254.   top: "conv4_1"
  255.   param {
  256.     lr_mult: 1
  257.     decay_mult: 1
  258.   }
  259.   param {
  260.     lr_mult: 2
  261.     decay_mult: 0
  262.   }
  263.   convolution_param {
  264.     num_output: 512
  265.     pad: 1
  266.     kernel_size: 3
  267.     stride: 1
  268.   }
  269. }
  270. layer {
  271.   name: "relu4_1"
  272.   type: "ReLU"
  273.   bottom: "conv4_1"
  274.   top: "conv4_1"
  275. }
  276. layer {
  277.   name: "conv4_2"
  278.   type: "Convolution"
  279.   bottom: "conv4_1"
  280.   top: "conv4_2"
  281.   param {
  282.     lr_mult: 1
  283.     decay_mult: 1
  284.   }
  285.   param {
  286.     lr_mult: 2
  287.     decay_mult: 0
  288.   }
  289.   convolution_param {
  290.     num_output: 512
  291.     pad: 1
  292.     kernel_size: 3
  293.     stride: 1
  294.   }
  295. }
  296. layer {
  297.   name: "relu4_2"
  298.   type: "ReLU"
  299.   bottom: "conv4_2"
  300.   top: "conv4_2"
  301. }
  302. layer {
  303.   name: "conv4_3"
  304.   type: "Convolution"
  305.   bottom: "conv4_2"
  306.   top: "conv4_3"
  307.   param {
  308.     lr_mult: 1
  309.     decay_mult: 1
  310.   }
  311.   param {
  312.     lr_mult: 2
  313.     decay_mult: 0
  314.   }
  315.   convolution_param {
  316.     num_output: 512
  317.     pad: 1
  318.     kernel_size: 3
  319.     stride: 1
  320.   }
  321. }
  322. layer {
  323.   name: "relu4_3"
  324.   type: "ReLU"
  325.   bottom: "conv4_3"
  326.   top: "conv4_3"
  327. }
  328. layer {
  329.   name: "pool4"
  330.   type: "Pooling"
  331.   bottom: "conv4_3"
  332.   top: "pool4"
  333.   pooling_param {
  334.     pool: MAX
  335.     kernel_size: 2
  336.     stride: 2
  337.   }
  338. }
  339. layer {
  340.   name: "conv5_1"
  341.   type: "Convolution"
  342.   bottom: "pool4"
  343.   top: "conv5_1"
  344.   param {
  345.     lr_mult: 1
  346.     decay_mult: 1
  347.   }
  348.   param {
  349.     lr_mult: 2
  350.     decay_mult: 0
  351.   }
  352.   convolution_param {
  353.     num_output: 512
  354.     pad: 1
  355.     kernel_size: 3
  356.     stride: 1
  357.   }
  358. }
  359. layer {
  360.   name: "relu5_1"
  361.   type: "ReLU"
  362.   bottom: "conv5_1"
  363.   top: "conv5_1"
  364. }
  365. layer {
  366.   name: "conv5_2"
  367.   type: "Convolution"
  368.   bottom: "conv5_1"
  369.   top: "conv5_2"
  370.   param {
  371.     lr_mult: 1
  372.     decay_mult: 1
  373.   }
  374.   param {
  375.     lr_mult: 2
  376.     decay_mult: 0
  377.   }
  378.   convolution_param {
  379.     num_output: 512
  380.     pad: 1
  381.     kernel_size: 3
  382.     stride: 1
  383.   }
  384. }
  385. layer {
  386.   name: "relu5_2"
  387.   type: "ReLU"
  388.   bottom: "conv5_2"
  389.   top: "conv5_2"
  390. }
  391. layer {
  392.   name: "conv5_3"
  393.   type: "Convolution"
  394.   bottom: "conv5_2"
  395.   top: "conv5_3"
  396.   param {
  397.     lr_mult: 1
  398.     decay_mult: 1
  399.   }
  400.   param {
  401.     lr_mult: 2
  402.     decay_mult: 0
  403.   }
  404.   convolution_param {
  405.     num_output: 512
  406.     pad: 1
  407.     kernel_size: 3
  408.     stride: 1
  409.   }
  410. }
  411. layer {
  412.   name: "relu5_3"
  413.   type: "ReLU"
  414.   bottom: "conv5_3"
  415.   top: "conv5_3"
  416. }
  417. layer {
  418.   name: "pool5"
  419.   type: "Pooling"
  420.   bottom: "conv5_3"
  421.   top: "pool5"
  422.   pooling_param {
  423.     pool: MAX
  424.     kernel_size: 2
  425.     stride: 2
  426.   }
  427. }
  428. layer {
  429.   name: "fc6"
  430.   type: "Convolution"
  431.   bottom: "pool5"
  432.   top: "fc6"
  433.   param {
  434.     lr_mult: 1
  435.     decay_mult: 1
  436.   }
  437.   param {
  438.     lr_mult: 2
  439.     decay_mult: 0
  440.   }
  441.   convolution_param {
  442.     num_output: 4096
  443.     pad: 0
  444.     kernel_size: 7
  445.     stride: 1
  446.   }
  447. }
  448. layer {
  449.   name: "relu6"
  450.   type: "ReLU"
  451.   bottom: "fc6"
  452.   top: "fc6"
  453. }
  454. layer {
  455.   name: "drop6"
  456.   type: "Dropout"
  457.   bottom: "fc6"
  458.   top: "fc6"
  459.   dropout_param {
  460.     dropout_ratio: 0.5
  461.   }
  462. }
  463. layer {
  464.   name: "fc7"
  465.   type: "Convolution"
  466.   bottom: "fc6"
  467.   top: "fc7"
  468.   param {
  469.     lr_mult: 1
  470.     decay_mult: 1
  471.   }
  472.   param {
  473.     lr_mult: 2
  474.     decay_mult: 0
  475.   }
  476.   convolution_param {
  477.     num_output: 4096
  478.     pad: 0
  479.     kernel_size: 1
  480.     stride: 1
  481.   }
  482. }
  483. layer {
  484.   name: "relu7"
  485.   type: "ReLU"
  486.   bottom: "fc7"
  487.   top: "fc7"
  488. }
  489. layer {
  490.   name: "drop7"
  491.   type: "Dropout"
  492.   bottom: "fc7"
  493.   top: "fc7"
  494.   dropout_param {
  495.     dropout_ratio: 0.5
  496.   }
  497. }
  498. layer {
  499.   name: "score_fr_cityscapes"
  500.   type: "Convolution"
  501.   bottom: "fc7"
  502.   top: "score_fr"
  503.   param {
  504.     lr_mult: 1
  505.     decay_mult: 1
  506.   }
  507.   param {
  508.     lr_mult: 2
  509.     decay_mult: 0
  510.   }
  511.   convolution_param {
  512.     num_output: 2
  513.     pad: 0
  514.     kernel_size: 1

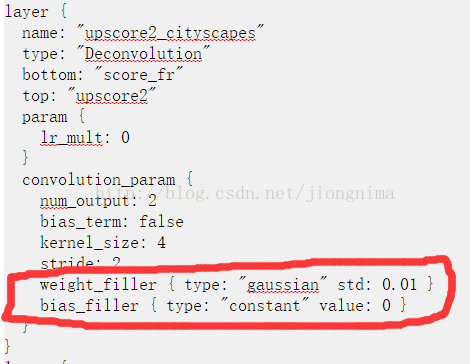

  515.     weight_filler { type: "gaussian" std: 0.01 }
  516.     bias_filler { type: "constant" value: 0 }
  517.   }
  518. }
  519. layer {
  520.   name: "upscore2_cityscapes"
  521.   type: "Deconvolution"
  522.   bottom: "score_fr"
  523.   top: "upscore2"
  524.   param {
  525.     lr_mult: 0
  526.   }
  527.   convolution_param {
  528.     num_output: 2
  529.     bias_term: false
  530.     kernel_size: 4
  531.     stride: 2
  532.     weight_filler { type: "gaussian" std: 0.01 }
  533.     bias_filler { type: "constant" value: 0 }
  534.   }
  535. }
  536. layer {
  537.   name: "score_pool4_cityscapes"
  538.   type: "Convolution"
  539.   bottom: "pool4"
  540.   top: "score_pool4"
  541.   param {
  542.     lr_mult: 1
  543.     decay_mult: 1
  544.   }
  545.   param {
  546.     lr_mult: 2
  547.     decay_mult: 0
  548.   }
  549.   convolution_param {
  550.     num_output: 2
  551.     pad: 0
  552.     kernel_size: 1
  553.     weight_filler { type: "gaussian" std: 0.01 }
  554.     bias_filler { type: "constant" value: 0 }
  555.   }
  556. }
  557. layer {
  558.   name: "score_pool4c"
  559.   type: "Crop"
  560.   bottom: "score_pool4"
  561.   bottom: "upscore2"
  562.   top: "score_pool4c"
  563.   crop_param {
  564.     axis: 2
  565.     offset: 5
  566.   }
  567. }
  568. layer {
  569.   name: "fuse_pool4"
  570.   type: "Eltwise"
  571.   bottom: "upscore2"
  572.   bottom: "score_pool4c"
  573.   top: "fuse_pool4"
  574.   eltwise_param {
  575.     operation: SUM
  576.   }
  577. }
  578. layer {
  579.   name: "upscore_pool4_cityscapes"
  580.   type: "Deconvolution"
  581.   bottom: "fuse_pool4"
  582.   top: "upscore_pool4"
  583.   param {
  584.     lr_mult: 0
  585.   }
  586.   convolution_param {
  587.     num_output: 2
  588.     bias_term: false
  589.     kernel_size: 4
  590.     stride: 2
  591.     weight_filler { type: "gaussian" std: 0.01 }
  592.     bias_filler { type: "constant" value: 0 }
  593.   }
  594. }
  595. layer {
  596.   name: "score_pool3_cityscapes"
  597.   type: "Convolution"
  598.   bottom: "pool3"
  599.   top: "score_pool3"
  600.   param {
  601.     lr_mult: 1
  602.     decay_mult: 1
  603.   }
  604.   param {
  605.     lr_mult: 2
  606.     decay_mult: 0
  607.   }
  608.   convolution_param {
  609.     num_output: 2
  610.     pad: 0
  611.     kernel_size: 1
  612.     weight_filler { type: "gaussian" std: 0.01 }
  613.     bias_filler { type: "constant" value: 0 }
  614.   }
  615. }
  616. layer {
  617.   name: "score_pool3c"
  618.   type: "Crop"
  619.   bottom: "score_pool3"
  620.   bottom: "upscore_pool4"
  621.   top: "score_pool3c"
  622.   crop_param {
  623.     axis: 2
  624.     offset: 9
  625.   }
  626. }
  627. layer {
  628.   name: "fuse_pool3"
  629.   type: "Eltwise"
  630.   bottom: "upscore_pool4"
  631.   bottom: "score_pool3c"
  632.   top: "fuse_pool3"
  633.   eltwise_param {
  634.     operation: SUM
  635.   }
  636. }
  637. layer {
  638.   name: "upscore8_cityscapes"
  639.   type: "Deconvolution"
  640.   bottom: "fuse_pool3"
  641.   top: "upscore8"
  642.   param {
  643.     lr_mult: 0
  644.   }
  645.   convolution_param {
  646.     num_output: 2
  647.     bias_term: false
  648.     kernel_size: 16
  649.     stride: 8
  650.     weight_filler { type: "gaussian" std: 0.01 }
  651.     bias_filler { type: "constant" value: 0 }
  652.   }
  653. }
  654. layer {
  655.   name: "score"
  656.   type: "Crop"
  657.   bottom: "upscore8"
  658.   bottom: "data"
  659.   top: "score"
  660.   crop_param {
  661.     axis: 2
  662.     offset: 31
  663.   }
  664. }
  665. layer {
  666.   name: "loss"
  667.   type: "SoftmaxWithLoss"
  668.   bottom: "score"
  669.   bottom: "label"
  670.   top: "loss"
  671.   loss_param {
  672.     ignore_label: 255
  673.     #normalize: false
  674.   }
  675. }

   细心的读者朋友们可以发现,笔者换掉了数据层(换成了自己生成的lmdb文件),并且输出对应的图片以及标签,然后,由于笔者是二分类,因此改掉了原有的带有num_output: 21的卷积层与反卷积层的名字。这样在fine-tune参数模型的时候不会出错(笔者跑的是经过处理的cityscapes数据集)。然后在启动训练的时候,笔者运行了以下的脚本:

[python] view plain copy
  1. #!/usr/bin/env sh
  2. set -e
  3.
  4. echo "begin:"
  5. GLOG_logtostderr=0 GLOG_log_dir=./fcn8s_cityscapes/logs/ \
  6. ./build/tools/caffe train \
  7. --solver="fcn8s_cityscapes/solver.prototxt" \
  8. --weights="fcn8s_cityscapes/fcn8s-heavy-pascal.caffemodel" \
  9. --gpu=1
  10. echo "end"

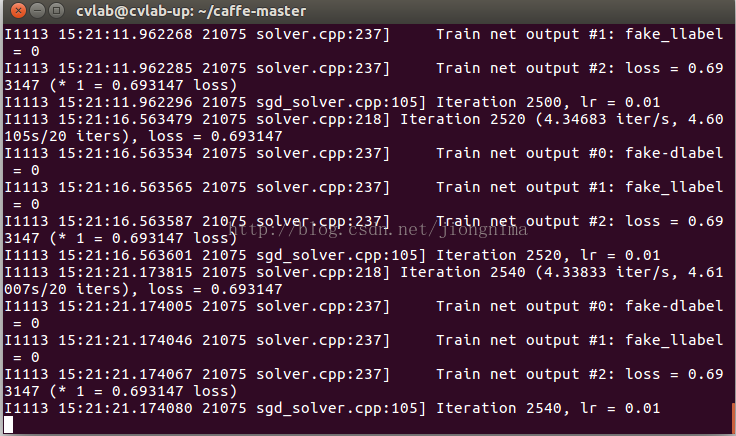

   可是,训练过程的输出却由下图所示:


   笔者训练了10w次,像素二分类loss一直等于0.693147,很明显不正常。那么,到底是哪里出了问题呢?笔者不由得陷入了冷静分析:

   笔者训练使用的prototxt文件(如上所示)是按照官方提供的修改的,对结果有绝对影响的一共有两个地方:

(1) 按照我自己的输出分类数改了6个卷积与反卷积层的名字,这应该是正确的操作,因为不这样做会出错。

(2) 改掉了网络的数据层,当时为了方便,笔者甚至都没有去编译pycaffe,然后就直接使用了预先生成的lmdb文件 并使用data_layer进行数据读取。笔者严重怀疑猫腻出在此处。

   于是,笔者进入了fcn代码中自带的solve.py进行查看:

[python] view plain copy
  1. # surgeries
  2. interp_layers = [k for k in solver.net.params.keys() if 'up' in k]
  3. surgery.interp(solver.net, interp_layers)
   在上面的代码中,原作者对层名称中有"up"字样的层做了操作,这恰好是训练文件中的反卷积层。因此笔者进入源码中的surgery.py文件看看这个操作到底是什么:

[python] view plain copy
  1. def interp(net, layers):
  2.     """
  3.     Set weights of each layer in layers to bilinear kernels for interpolation.
  4.     """
  5.     for l in layers:
  6.         m, k, h, w = net.params[l][0].data.shape
  7.         if m != k and k != 1:
  8.             print 'input + output channels need to be the same or |output| == 1'
  9.             raise
  10.         if h != w:
  11.             print 'filters need to be square'
  12.             raise
  13.         filt = upsample_filt(h)
  14.         net.params[l][0].data[range(m), range(k), :, :] = filt
  15.
  16.
  17. def upsample_filt(size):
  18.     """
  19.     Make a 2D bilinear kernel suitable for upsampling of the given (h, w) size.
  20.     """
  21.     factor = (size + 1) // 2
  22.     if size % 2 == 1:
  23.         center = factor - 1
  24.     else:
  25.         center = factor - 0.5
  26.     og = np.ogrid[:size, :size]
  27.     return (1 - abs(og[0] - center) / factor) * \
  28.            (1 - abs(og[1] - center) / factor)

   看到这里笔者才恍然大悟,原来,官方自带的solve.py文件中的interp函数中的upsample_filt函数已经对反卷积层参数进行了双线性插值初始化,而在最上面笔者最初使用的.prototxt文件中,笔者只是自己在反卷积层中对参数做了高斯初始化,这是不对的。


   到这里,FCN训练不收敛的原因已经完全暴露:在于没有对反卷积层参数做正确的初始化操作。解决方案是,按照官方提供的代码配置程序并使用solve.py运行程序。

   那么,该怎么进行FCN训练程序的配置呢?笔者下面以fcn8s配置为例来讲解一下:

   在讲解之前先说一句,在配置FCN源码的过程中,博主Darlewo的FCN训练自己的数据集及测试这篇博客对我很有启发,在此对他表示最诚挚的感谢。但是这篇博客笔者认为不是太详细与系统,因此笔者将在本篇博客中详解,下面开始干货。

(0) 配置好caffe并编译完成pycaffe

第0步相信绝大多数读者都已经完成,笔者不再赘述。


(1) 下载FCN源代码并解压。

https://github.com/shelhamer/fcn.berkeleyvision.org


(2) 进入上一步解压后的fcn.berkeleyvision.org-master文件夹,再进入voc-fcn8s文件夹,查看里面的caffemodel-url文件中的链接,并下载训练时需要fine-tune的模型fcn8s-heavy-pascal.caffemodel。

在这里,如果有读者朋友对以上的链接下载不方便的话,也可以下载笔者的百度网盘中的文件,包含源码与fine-tune所需模型。链接:http://pan.baidu.com/s/1dEWT8FR


(3) 针对训练所需的训练集与测试集,准备图像与标签。并且写训练与测试文件txt。

在这一步,笔者想要说的是,大家要准备四样东西:

   训练图像与标签

   测试图像与标签

   训练txt文件,姑且称为train.txt

   测试txt文件,姑且称为test.txt

   准备的时候要注意以下几点:

   第一,训练图片与训练标签的名称要保持一致格式没有必要保持一致。比如,笔者的训练/测试图像就是train(num).jpg/test(num).jpg,训练的标签就是相应的train(num).png/test(num).png。

   笔者的训练图像:

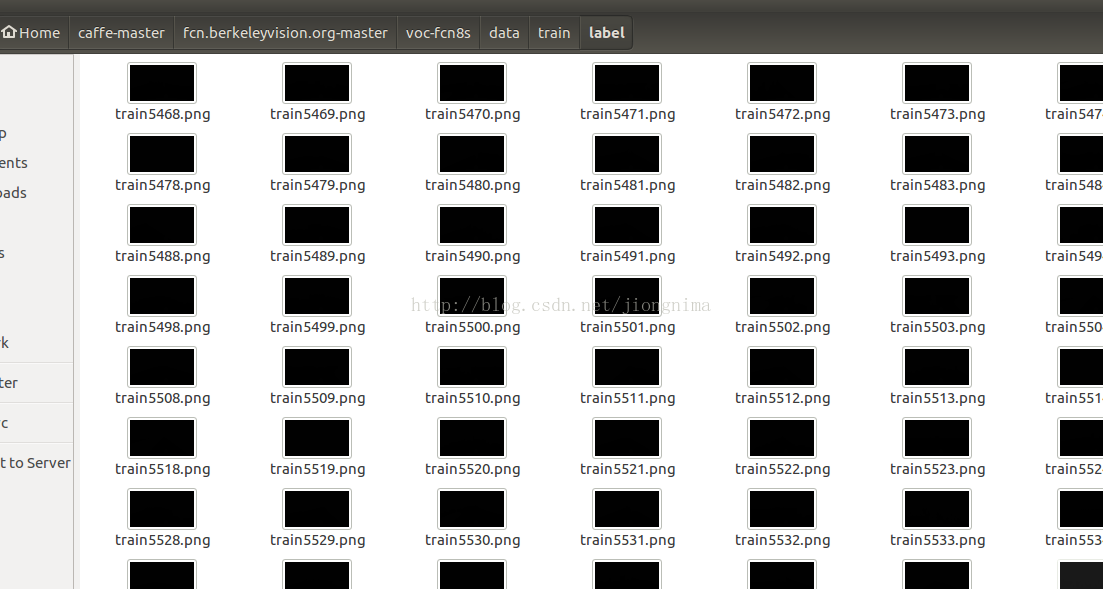

   笔者训练图像对应的标签:


    第二,对于train.txt文件与test.txt文件,里面只需要记录训练/测试的图像的名称,不要记录后缀格式。这就是为什么图像与标签要在名称上保持一致,因为voc_layers.py文件会根据从txt文件中阅读的文件名去同时读取训练/测试图片与标签。另外,训练/测试图像名顺序不重要。

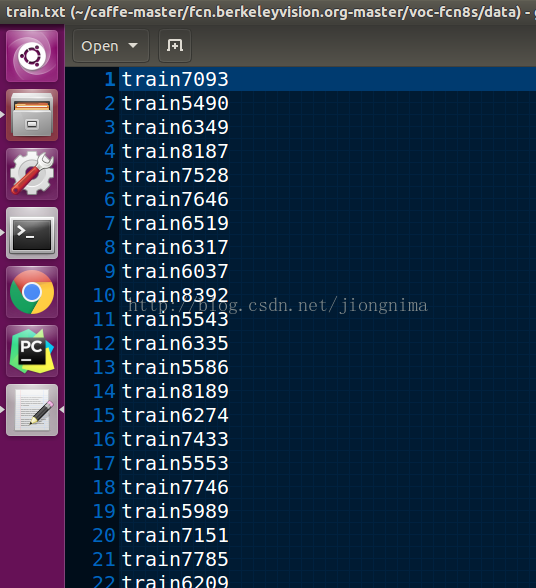

   下面是笔者的train.txt:


顺便分享给大家一个写train.txt和test.txt的脚本文件:

[python] view plain copy
  1. import numpy as np
  2. import glob
  3. import os
  4. import random
  5.
  6. def main():
  7.     train_dir = "./train/image/"
  8.     test_dir = "./test/image/"
  9.     train_path = "./train.txt"
  10.     test_path = "./test.txt"
  11.     train_images = glob.glob(os.path.join(train_dir, "*.jpg"))
  12.     test_images = glob.glob(os.path.join(test_dir, "*.jpg"))
  13.     train_file = open(train_path, 'a')
  14.     test_file = open(test_path, 'a')
  15.     print(len(train_images))
  16.     print(len(test_images))
  17.     for idx in range(len(train_images)):
  18.         train_name, _ = os.path.splitext(os.path.basename(train_images[idx]))
  19.         train_content = train_name + "\n"
  20.         train_file.write(train_content)
  21.     train_file.close()
  22.     for idx in range(len(test_images)):
  23.         test_name, _ = os.path.splitext(os.path.basename(test_images[idx]))
  24.         test_content = test_name + "\n"
  25.         test_file.write(test_content)
  26.     test_file.close()
  27.
  28. if __name__ == '__main__':
  29.     main()

   在data文件夹下新建好train.txt和test.txt空白文件后直接新建并运行上述python脚本即可。

   第三,对于train.txt文件和test.txt文件,训练/测试的图像与标签,统一放在一个文件夹下面,而在该文件夹下的路径可以随意配置。只是需要按需修改一下voc_layers.py文件。比如说,笔者的数据文件就是如下所示安排的。

[python] view plain copy
  1. |-voc-fcn8s
  2.   |-data
  3.     test.txt
  4.     train.txt
  5.   |-test
  6.     |-image
  7.       test_images
  8.     |-label
  9.       test_labels
  10.   |-train
  11.     |-image
  12.       train_images
  13.     |-label
  14.       train_labels

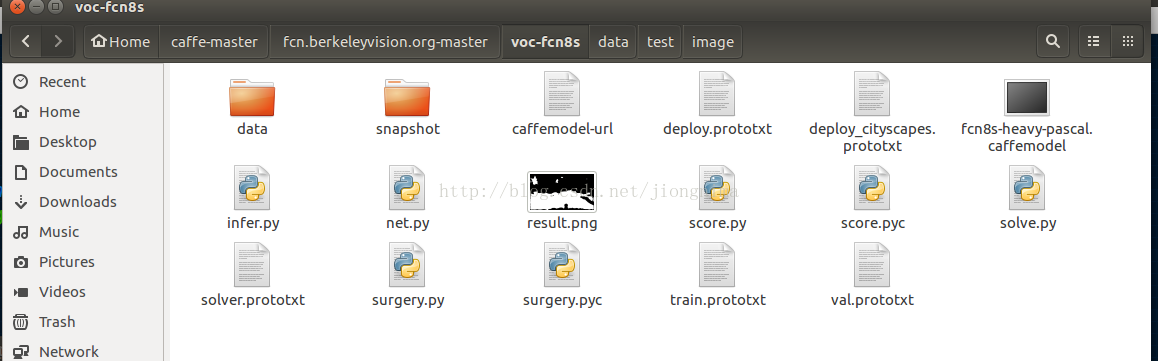

   在voc-fcn8s文件夹下面笔者新建了data文件夹,data文件夹中有train.txt和test.txt,同时还有两个文件夹train和test,在train和test文件夹下面各自有一个image和label文件夹,里面分别记录了训练/测试的图像与标签。

(4)在准备完毕训练与测试的数据和标签之后,我们就可以修改训练文件开始训练了,下面阐述训练文件配置。

   1) 首先将fcn.berkeleyvision.org-master文件夹中的surgery.py文件与score.py文件移动到voc-fcn8s文件夹中。

   2) 打开voc-fcn8s文件夹下的solve.py文件,按照注释进行修改。

[python] view plain copy
  1. import sys
  2. sys.path.append('/home/cvlab/caffe-master/python')#引入sys库并且增加需要的caffe的python路径
  3. import caffe
  4. import surgery, score
  5.
  6. import numpy as np
  7. import os
  8. import sys
  9.
  10. try:
  11.     import setproctitle
  12.     setproctitle.setproctitle(os.path.basename(os.getcwd()))
  13. except:
  14.     pass
  15.
  16. weights = './fcn8s-heavy-pascal.caffemodel'#置下载好的用来finetune的模型
  17.
  18. # init
  19. caffe.set_device(int(1))#设置gpu号,笔者使用的1号gpu跑的,如果只有一块显卡,就是(int(0))
  20. caffe.set_mode_gpu()
  21.
  22. solver = caffe.SGDSolver('solver.prototxt')#设置solver.prototxt
  23. solver.net.copy_from(weights)
  24.
  25. # surgeries
  26. interp_layers = [k for k in solver.net.params.keys() if 'up' in k]#此处埋下伏笔,在修改层名称的时候不要把反卷积层的name中的"up"去掉!
  27. surgery.interp(solver.net, interp_layers)
  28.
  29. # scoring
  30. val = np.loadtxt('./data/test.txt', dtype=str)#在这里按照实际路径传入第(3)步写好的test.txt
  31.
  32. for _ in range(25):#可选修改,在这两行按需修改训练的epoch数和每个epoch中的step数,笔者并没有进行修改。
  33.     solver.step(4000)
  34.     score.seg_tests(solver, False, val, layer='score')

   在修改solve.py文件的时候,首先就是要在文件的最上端引入caffe的python路径,然后分别设置fine-tune的模型,gpu号和使用的solver.prototxt文件路径。笔者直接将fine-tune模型和solver.prototxt文件放置在voc-fcn8s目录下。然后修改在上一步中写好的test.txt文件路径。注意是传入的测试集对应的test.txt,不是训练集对应的train.txt。最后,可以修改一下训练进行的迭代epoch数和每个epoch中的step数。

   3) 修改solver.prototxt文件

[python] view plain copy
  1. train_net: "/home/cvlab/caffe-master/fcn.berkeleyvision.org-master/voc-fcn8s/train.prototxt"#修改训练prototxt文件路径
  2. test_net: "/home/cvlab/caffe-master/fcn.berkeleyvision.org-master/voc-fcn8s/val.prototxt"#修改测试prototxt文件路径
  3. test_iter: 500
  4. # make test net, but don't invoke it from the solver itself
  5. test_interval: 999999999
  6. display: 20
  7. average_loss: 20
  8. lr_policy: "fixed"
  9. # lr for unnormalized softmax
  10. base_lr: 1e-14
  11. # high momentum
  12. momentum: 0.99
  13. # no gradient accumulation
  14. iter_size: 1
  15. max_iter: 100000
  16. weight_decay: 0.0005
  17. snapshot: 4000
  18. snapshot_prefix: "/home/cvlab/caffe-master/fcn.berkeleyvision.org-master/voc-fcn8s/snapshot/train"#修改模型保存路径
  19. test_initialization: false
   在此处的修改,主要是为了调整一下训练以及测试时使用的prototxt文件,再修改模型的保存路径。
   4) 修改train.prototxt文件与val.prototxt文件

   对每个文件,修改的部分一共有2类地方,第一类就是数据层,下面是笔者的train.prototxt数据层:

[python] view plain copy
  1. layer {
  2.   name: "data"
  3.   type: "Python"
  4.   top: "data"
  5.   top: "label"
  6.   python_param {
  7.     module: "voc_layers"
  8.     layer: "SBDDSegDataLayer"
  9.     param_str: "{\'sbdd_dir\': \'./data\', \'seed\': 1337, \'split\': \'train\', \'mean\': (72.5249, 82.9668, 73.1944)}"#mean: BGR
  10.   }
  11. }
   里面的sbdd_dir参数就是放数据的主文件夹,如上文所说,笔者是将数据放在了voc-fcn8s/data文件夹下,因此直接传入./data,seed是一个随机数种子,笔者没动。split参数就是之前为训练和测试写的txt文件名(不带后缀格式),笔者的训练数据文件名为train.txt,因此传入train。最后是数据集的均值文件,笔者直接在训练集上求取了三个通道的均值,那么,是按照BGR的顺序写进去还是RGB的顺序写进去呢?答案是应该按照BGR的顺序传进去。因为在voc_layers.py文件中有说明,详见下文voc_layers.py代码注释分解。

   顺便附带val.prototxt中的数据层:

[python] view plain copy
  1. layer {
  2.   name: "data"
  3.   type: "Python"
  4.   top: "data"
  5.   top: "label"
  6.   python_param {
  7.     module: "voc_layers"
  8.     layer: "VOCSegDataLayer"
  9.     param_str: "{\'voc_dir\': \'./data\', \'seed\': 1337, \'split\': \'test\', \'mean\': (72.5249, 82.9668, 73.1944)}"
  10.   }
  11. }

   第二类就是由于我们需要更改最后的分类数,因此需要改动带有num_output: 21的层的name属性。在更改的时候,尤其需要注意一点,因为在上文中提到,数据层需要对反卷积层参数进行初始化,因此在更改反卷积层的名称的时候,不要把"up"字样去掉,比如说笔者就直接在后面加了个"_n",原理详见上文中solve.py代码解析。

[python] view plain copy
  1. layer {
  2.   name: "upscore2_n"
  3.   type: "Deconvolution"
  4.   bottom: "score_fr"
  5.   top: "upscore2"
  6.   param {
  7.     lr_mult: 0
  8.   }
  9.   convolution_param {
  10.     num_output: 2
  11.     bias_term: false
  12.     kernel_size: 4
  13.     stride: 2
  14.   }
  15. }
   5) 修改voc_layers.py文件

   voc_layers.py文件是数据层,该文件协定了训练/测试的时候的数据读取。里面有两个类,一个叫VOCSegDataLayer,用于测试时的数据读取,一个叫SBDDSegDataLayer,用于训练时的数据读取。下面是笔者的voc_layers.py文件:

[python] view plain copy
  1. import caffe
  2.
  3. import numpy as np
  4. from PIL import Image
  5.
  6. import random
  7.
  8. class VOCSegDataLayer(caffe.Layer):
  9.     """
  10.     Load (input image, label image) pairs from PASCAL VOC
  11.     one-at-a-time while reshaping the net to preserve dimensions.
  12.
  13.     Use this to feed data to a fully convolutional network.
  14.     """
  15.
  16.     def setup(self, bottom, top):
  17.         """
  18.         Setup data layer according to parameters:
  19.
  20.         - voc_dir: path to PASCAL VOC year dir
  21.         - split: train / val / test
  22.         - mean: tuple of mean values to subtract
  23.         - randomize: load in random order (default: True)
  24.         - seed: seed for randomization (default: None / current time)
  25.
  26.         for PASCAL VOC semantic segmentation.
  27.
  28.         example
  29.
  30.         params = dict(voc_dir="/path/to/PASCAL/VOC2011",
  31.             mean=(104.00698793, 116.66876762, 122.67891434),
  32.             split="val")
  33.         """
  34.         # config
  35.         params = eval(self.param_str)
  36.         self.voc_dir = params['voc_dir']
  37.         self.split = params['split']
  38.         self.mean = np.array(params['mean'])
  39.         self.random = params.get('randomize'True)
  40.         self.seed = params.get('seed'None)
  41.
  42.         # two tops: data and label
  43.         if len(top) != 2:
  44.             raise Exception("Need to define two tops: data and label.")
  45.         # data layers have no bottoms
  46.         if len(bottom) != 0:
  47.             raise Exception("Do not define a bottom.")
  48.
  49.         # load indices for images and labels
  50.         split_f  = '{}/{}.txt'.format(self.voc_dir,
  51.                 self.split)#读入val.prototxt中数据层的voc_dir参数与split参数,笔者将test.txt直接放在了voc_dir下面,这样直接就能读取到test.txt文件中的内容
  52.         self.indices = open(split_f, 'r').read().splitlines()#在这里获取test.txt中每一行的值(不带后缀的测试图像/标签名称)
  53.         self.idx = 0
  54.
  55.         # make eval deterministic
  56.         if 'train' not in self.split:
  57.             self.random = False
  58.
  59.         # randomization: seed and pick
  60.         if self.random:
  61.             random.seed(self.seed)
  62.             self.idx = random.randint(0, len(self.indices)-1)
  63.
  64.
  65.     def reshape(self, bottom, top):
  66.         # load image + label image pair
  67.         self.data = self.load_image(self.indices[self.idx])
  68.         self.label = self.load_label(self.indices[self.idx])
  69.         # reshape tops to fit (leading 1 is for batch dimension)
  70.         top[0].reshape(1, *self.data.shape)
  71.         top[1].reshape(1, *self.label.shape)
  72.
  73.
  74.     def forward(self, bottom, top):
  75.         # assign output
  76.         top[0].data[...] = self.data
  77.         top[1].data[...] = self.label
  78.
  79.         # pick next input
  80.         if self.random:
  81.             self.idx = random.randint(0, len(self.indices)-1)
  82.         else:
  83.             self.idx += 1
  84.             if self.idx == len(self.indices):
  85.                 self.idx = 0
  86.
  87.
  88.     def backward(self, top, propagate_down, bottom):
  89.         pass
  90.
  91.
  92.     def load_image(self, idx):
  93.         """
  94.         Load input image and preprocess for Caffe:
  95.         - cast to float
  96.         - switch channels RGB -> BGR
  97.         - subtract mean
  98.         - transpose to channel x height x width order
  99.         """
  100.         im = Image.open('{}/test/image/{}.jpg'.format(self.voc_dir, idx))#读入val.prototxt中数据层的voc_dir参数与test.txt中的某行内容,结合图片路径和图片格式,然后直接就能读取到一张图片,请大家按照自己的测试图片路径配置。
  101.         in_ = np.array(im, dtype=np.float32)
  102.         in_ = in_[:,:,::-1]
  103.         in_ -= self.mean#印证了数据层中mean是按照BGR的顺序从前到后排列的
  104.         in_ = in_.transpose((2,0,1))
  105.         return in_
  106.
  107.
  108.     def load_label(self, idx):
  109.         """
  110.         Load label image as 1 x height x width integer array of label indices.
  111.         The leading singleton dimension is required by the loss.
  112.         """
  113.         im = Image.open('{}/test/label/{}.png'.format(self.voc_dir, idx))#读入val.prototxt中数据层的voc_dir参数与test.txt中的同一行内容,结合标签路径和标签格式,然后直接就能读取到一张同上文中测试图片对应的标签,请大家按照自己的测试标签路径配置。
  114.         label = np.array(im, dtype=np.uint8)
  115.         label = label[np.newaxis, ...]
  116.         return label
  117.
  118.
  119. class SBDDSegDataLayer(caffe.Layer):
  120.     """
  121.     Load (input image, label image) pairs from the SBDD extended labeling
  122.     of PASCAL VOC for semantic segmentation
  123.     one-at-a-time while reshaping the net to preserve dimensions.
  124.
  125.     Use this to feed data to a fully convolutional network.
  126.     """
  127.
  128.     def setup(self, bottom, top):
  129.         """
  130.         Setup data layer according to parameters:
  131.
  132.         - sbdd_dir: path to SBDD `dataset` dir
  133.         - split: train / seg11valid
  134.         - mean: tuple of mean values to subtract
  135.         - randomize: load in random order (default: True)
  136.         - seed: seed for randomization (default: None / current time)
  137.
  138.         for SBDD semantic segmentation.
  139.
  140.         N.B.segv11alid is the set of segval11 that does not intersect with SBDD.
  141.         Find it here: https://gist.github.com/shelhamer/edb330760338892d511e.
  142.
  143.         example
  144.
  145.         params = dict(sbdd_dir="/path/to/SBDD/dataset",
  146.             mean=(104.00698793, 116.66876762, 122.67891434),
  147.             split="valid")
  148.         """
  149.         # config
  150.         params = eval(self.param_str)
  151.         self.sbdd_dir = params['sbdd_dir']
  152.         self.split = params['split']
  153.         self.mean = np.array(params['mean'])
  154.         self.random = params.get('randomize'True)
  155.         self.seed = params.get('seed'None)
  156.
  157.         # two tops: data and label
  158.         if len(top) != 2:
  159.             raise Exception("Need to define two tops: data and label.")
  160.         # data layers have no bottoms
  161.         if len(bottom) != 0:
  162.             raise Exception("Do not define a bottom.")
  163.
  164.         # load indices for images and labels
  165.         split_f  = '{}/{}.txt'.format(self.sbdd_dir,
  166.                 self.split)#读入train.prototxt中数据层的sbdd_dir参数与split参数,笔者将train.txt直接放在了voc_dir下面,这样直接就能读取到train.txt文件中的内容
  167.         self.indices = open(split_f, 'r').read().splitlines()#在这里获取train.txt中每一行的值(不带后缀的训练图像/标签名称)
  168.         self.idx = 0
  169.
  170.         # make eval deterministic
  171.         if 'train' not in self.split:
  172.             self.random = False
  173.
  174.         # randomization: seed and pick
  175.         if self.random:
  176.             random.seed(self.seed)
  177.             self.idx = random.randint(0, len(self.indices)-1)
  178.
  179.
  180.     def reshape(self, bottom, top):
  181.         # load image + label image pair
  182.         self.data = self.load_image(self.indices[self.idx])
  183.         self.label = self.load_label(self.indices[self.idx])
  184.         # reshape tops to fit (leading 1 is for batch dimension)
  185.         top[0].reshape(1, *self.data.shape)
  186.         top[1].reshape(1, *self.label.shape)
  187.
  188.
  189.     def forward(self, bottom, top):
  190.         # assign output
  191.         top[0].data[...] = self.data
  192.         top[1].data[...] = self.label
  193.
  194.         # pick next input
  195.         if self.random:
  196.             self.idx = random.randint(0, len(self.indices)-1)
  197.         else:
  198.             self.idx += 1
  199.             if self.idx == len(self.indices):
  200.                 self.idx = 0
  201.
  202.
  203.     def backward(self, top, propagate_down, bottom):
  204.         pass
  205.
  206.
  207.     def load_image(self, idx):
  208.         """
  209.         Load input image and preprocess for Caffe:
  210.         - cast to float
  211.         - switch channels RGB -> BGR
  212.         - subtract mean
  213.         - transpose to channel x height x width order
  214.         """
  215.         im = Image.open('{}/train/image/{}.jpg'.format(self.sbdd_dir, idx))#读入train.prototxt中数据层的sdbb_dir参数与train.txt中的某行内容,结合图片路径和图片格式,然后直接就能读取到一张图片,请大家按照自己的训练图片路径配置。
  216.         in_ = np.array(im, dtype=np.float32)
  217.         in_ = in_[:,:,::-1]
  218.         in_ -= self.mean#印证了数据层中mean是按照BGR的顺序从前到后排列的
  219.         in_ = in_.transpose((2,0,1))
  220.         return in_
  221.
  222. #由于笔者的标签是.png格式,因此笔者重写了load_label函数,将.mat换成.png,并将format中的self.voc_dir换成了self.sbdd_dir,从这里可以看到,标签与图片是什么格式的都可以,只要能读取到即可。
  223.     def load_label(self, idx):
  224.         """
  225.         Load label image as 1 x height x width integer array of label indices.
  226.         The leading singleton dimension is required by the loss.
  227.         """
  228.         im = Image.open('{}/train/label/{}.png'.format(self.sbdd_dir, idx))#读入train.prototxt中数据层的sbdd_dir参数与train.txt中的同一行内容,结合标签路径和标签格式,然后直接就能读取到一张同上文中训练图片对应的标签,请大家按照自己的训练标签路径配置。
  229.         label = np.array(im, dtype=np.uint8)
  230.         label = label[np.newaxis, ...]
  231.         return label
  232.
  233. #笔者将原来读取mat的函数注释掉了
  234. """
  235.     def load_label(self, idx):
  236.         import scipy.io
  237.         mat = scipy.io.loadmat('{}/cls/{}.mat'.format(self.sbdd_dir, idx))
  238.         label = mat['GTcls'][0]['Segmentation'][0].astype(np.uint8)
  239.         label = label[np.newaxis, ...]
  240.         return label
  241. """

   在上面的代码中,读者朋友们可以看到,在数据层中我们写的sbdd_dir/voc_dir只是存放数据的根文件夹名称,split参数是训练/测试的txt文件名。而在voc_layers.py文件中,请读者朋友们注意上面的注释,这两个参数只是为了被当成字符串传入去读取数据集txt文件中的内容或者读取一张图片。这充分说明了,数据存放的格式是可以灵活多变的,只要在voc_layers.py文件中进行相应的配置,满足能读到相应的内容就可以了。

   另外,就是在数据层中传入的mean参数是按照BGR的顺序排列的。这可以在voc_layers.py中得到印证,图像被Image.open接口读进来,是RGB格式,然后通道换了顺序,换成了BGR格式,再减去mean,最后,将通道转换回来,又变成了RGB的顺序。因此,在数据层中写均值的时候,应该按照BGR的顺序写。

   6) 将修改好的voc_layer.py文件复制到caffe路径下的python文件夹中。

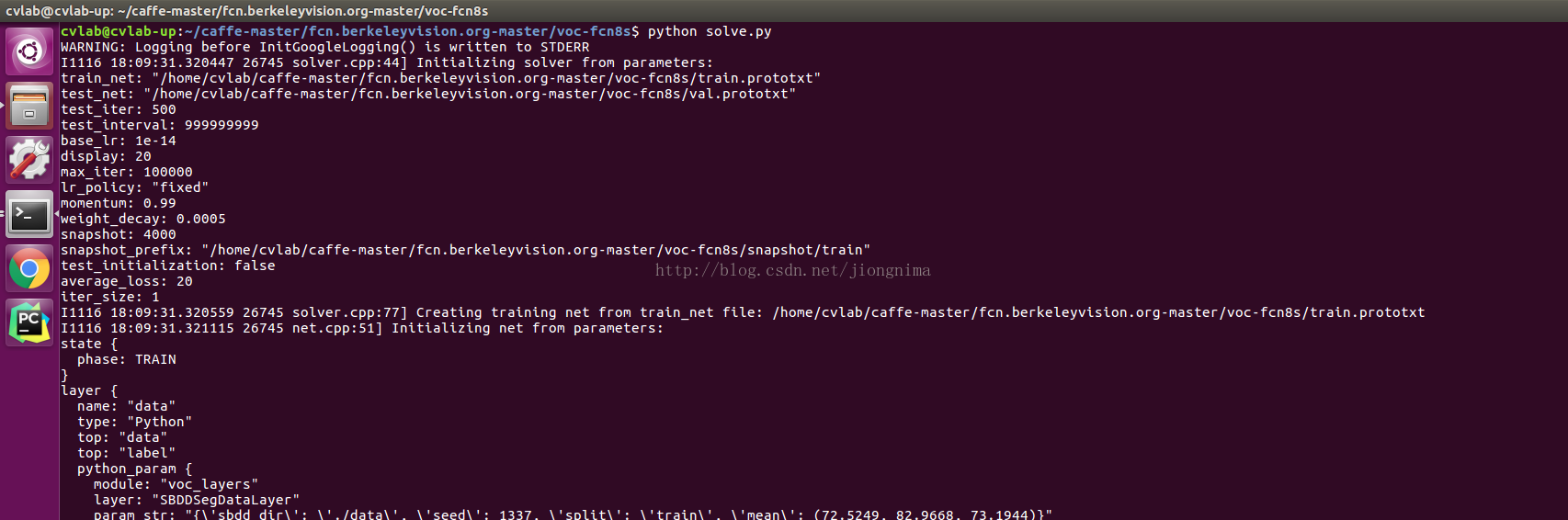

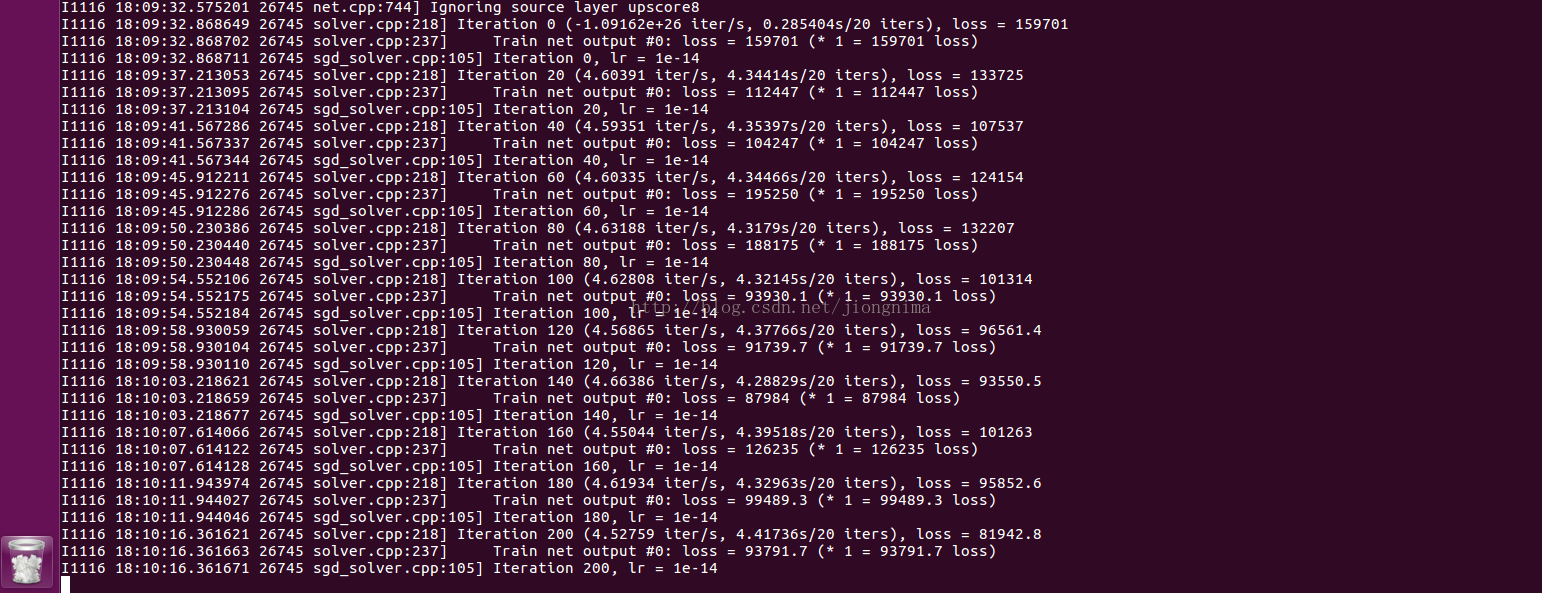

(5) 在voc-fcn8s文件夹下运行solve.py文件,训练开始,很明显地看到loss在慢慢减小,模型训练收敛!



   FCN配置训练大功告成!


(6) 对训练生成的模型进行测试

   大家最初下载的代码中有一个infer.py文件,该文件可以用来测试我们训练成功的模型,笔者训练了10w次。我们将infer.py复制进voc-fcn8s文件夹中,修改小部分代码参数:

[python] view plain copy
  1. import numpy as np
  2. from PIL import Image
  3.
  4. import caffe
  5. import cv2   #引入cv2库进行模型保存
  6.
  7. # load image, switch to BGR, subtract mean, and make dims C x H x W for Caffe
  8. im = Image.open('./data/test/image/test912.jpg'#导入测试图片
  9. in_ = np.array(im, dtype=np.float32)
  10. in_ = in_[:,:,::-1]
  11. in_ -= np.array((72.524982.966873.1944))  #修改均值参数
  12. in_ = in_.transpose((2,0,1))
  13.
  14. # load net
  15. net = caffe.Net('./deploy_cityscapes.prototxt''./snapshot/train_iter_100000.caffemodel', caffe.TEST)  #传入训练获得的模型
  16. # shape for input (data blob is N x C x H x W), set data
  17. net.blobs['data'].reshape(1, *in_.shape)
  18. net.blobs['data'].data[...] = in_
  19. # run net and take argmax for prediction
  20. net.forward()
  21. out = net.blobs['score'].data[0].argmax(axis=0)
  22.
  23.
  24. result = np.expand_dims(np.array((-255.) * (out-1.)).astype(np.float32), axis = 2)    #加了两行代码保存图片
  25. cv2.imwrite("result.png", result)

   我们的测试图片是:

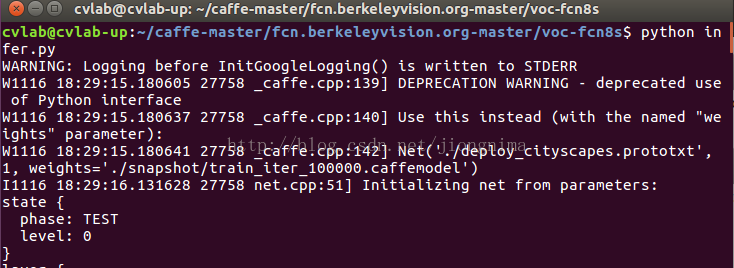

   笔者训练的2分类程序,然后运行infer.py:

   可见在文件夹下生成了测试结果图result.png:

   result.png:

   测试程序运行无误。


   到这里,FCN配置说明就接近尾声了,笔者写得比较详尽,希望能对各位读者朋友有帮助。遇到困难,还是那句老话:多读源码,冷静分析,笔者相信绝大多数技术问题会迎刃而解。


欢迎阅读笔者后续博客,各位读者朋友的支持与鼓励是我最大的动力!


written by jiong

沉舟侧畔千帆过,病树前头万木春

没有更多推荐了,返回首页

私密
私密原因:
请选择设置私密原因
  • 广告
  • 抄袭
  • 版权
  • 政治
  • 色情
  • 无意义
  • 其他
其他原因:
120
出错啦
系统繁忙,请稍后再试
