交互事件增强了用户体验，使得我们的作品更加生动。今天，使用 HT for Web 写了个典型的 Demo 来了解 HT 中的交互事件。

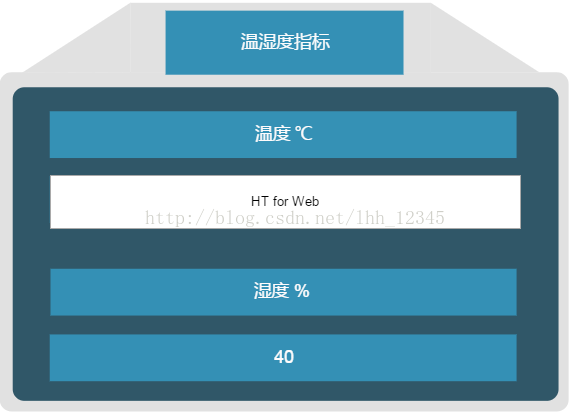

场景如下所示，在该场景中双击温度和湿度下的 Node，会生成输入框供用户填写内容，这之后，用户按下 “Enter” 键可以将输入内容传到 Node 中，同时删除输入框，地址：http://www.hightopo.com/demo/GraphInput/display.html
在这里插入图片描述
接下来我们探讨一下具体实现：

准备工作如下：先引入我们的 ht.js

<script src='ht.js'></script>

新建一张拓扑图纸，并将其加入页面。

dataModel = new ht.DataModel();
graphView = new ht.graph.GraphView(dataModel);
graphView.addToDOM();

1、利用系统中定义好的矢量资源进行反序列化来实现场景图：

ht.Default.xhrLoad('TemperatureIndex.json', function(text) {
    var json = ht.Default.parse(text);
    if(json.title) document.title = json.title;
    dataModel.deserialize(json);
}

2、双击事件

本例双击会产生输入框，在我们的 HT 中，GraphView 默认内置了一些交互器，以实现基本的选择、单双击、缩放、平移和编辑等交互的功能，内置的交互器有：
在这里插入图片描述
内置的 Interactor 在交互过程中会派发事件，可通过 GraphView#addInteractorListener 进行监听，简写为mi（详情可看 HT for Web 入门手册），在这里，我们用内置的 graphView.addInteractorListener 监听双击事件：

graphView.addInteractorListener(function(e){
    if (e.kind !== 'doubleClickData') return;
    if (currentInput) removeInput();

    var data = e.data;
    if (clickableTags[data.getTag()]){
        setTimeout(function(){
            createInput('input', data);
        }, 0);
    }
 });

3、创建输入框

在双击事件发生时，首先需要判断发生双击事件的元素是不是场景中定义的标签名为 ‘temperature’ 和 ‘humidity’ 的 node 图元，我们用 clickableTags 对象来保存两个 node：

var clickableTags = {
    'temperature': true,
    'humidity': true
}

在双击的图元是 ‘temperature’ 或者 ‘humidity’ 时，调用 createInput() 函数生成输入框， createInput() 代码如下：

function createInput(tagName,node){
    if (currentInput) {
        removeInput(graphView, currentInput);
        return;
    } else {
        var element = document.createElement(tagName);
        graphView.getView().appendChild(element);
        element.bindingNode = node;
        ht.Default.setFocus(element);
        currentInput = element;
        layout(currentInput); // 布局
        return currentInput;
    }
}

在 createInput() 函数中，用全局变量 currentInput 保存着当前生成的输入框元素，为保证再次生成输入框时，调用 removeInput() 清除上次生成的输入框元素，从而不影响性能。

4、布局

生成的输入框应该放在哪儿？这就是 layout() 函数中所做的事情。layout() 函数修改生成的输入框的位置信息，让其在 GraphView 拓扑图组件上的位置刚好与 node 图元的位置相同。

function layout(element){
    var rect = element.bindingNode.getRect();
    var x =  rect.x;
    var y =  rect.y;

    element.style.position = 'absolute';
    element.style.width = rect.width + 'px';
    element.style.height = rect.height + 'px';
    element.style.top = y + 'px';
    element.style.left = x + 'px';
    element.style.background = '#fff';
    element.style.color = '#000';
    element.style.textAlign = 'center';
}

以 ‘temperature’ 为例，在点击标签名为 ‘temperature’ 的 node 图元时，会在其上生成一个输入框，获取该 node 图元的宽、高、位置信息，并分别赋值给绝对定位后输入框的宽、高、位置，这样即可让输入框刚好覆盖住 node 图元。

5、平移和缩放

做到这里，可能细心思考的朋友会发现，在对整个场景图进行平移和缩放时，按照上诉布局方式，输入框的位置和大小却没有跟随着 node 图元的位置进行改变，所以我们在布局时还需要思考到平移、缩放事件。

首先，layout 函数的内容中，元素的宽、高、位置信息必须加入平移和缩放产生的结果，所以，最终 layout 代码如下：

function layout(element){
    var rect = element.bindingNode.getRect();
    var zoom = graphView.getZoom();
    var tx = graphView.tx();
    var ty = graphView.ty();
    rect.x *= zoom;
    rect.y *= zoom;
    rect.width *= zoom;
    rect.height *= zoom;
    var x = tx + rect.x;
    var y = ty + rect.y;

    element.style.position = 'absolute';
    element.style.width = rect.width + 'px';
    element.style.height = rect.height + 'px';
    element.style.top = y + 'px';
    element.style.left = x + 'px';
    element.style.background = '#fff';
    element.style.color = '#000';
    element.style.textAlign = 'center';
}

其次，我们需要对平移和缩放事件添加监听，以便能在该事件发生时，再次调用 layout() 函数将输入框的位置进行同步，在这里，我们用内置的交互器 addPropertyChangeListener（简写为mp），监听 zoom、translateX、translateY 属性的变化：

var changeProperties = {
    'zoom': true,
    'translateX': true,
    'translateY':true
}

graphView.mp(function(e) {
    if (changeProperties[e.property]) {
        var elements = document.getElementsByTagName('input');
        for (var i = 0; i < elements.length; i++) {
            layout(elements[i]);
        }
    }
});

6、更新 node

大家在 Demo 中可以发现，我们按下 Enter 键时，输入的文字会同步到 node 中，其实这里做了两件事：给 node 设值后删除输入框。

a、给 node 设值，是用一个名为 setText() 的函数来实现的，实现代码如下：

function setText(tagName){
    var element = document.getElementsByTagName(tagName);
    if(!element) return;
    for (var i = 0; i < element.length; i++) {
        var value = (element[i].value) ? element[i].value : 32 ;
        element[i].bindingNode.s('text', value);
    }
}

在检测输入框中有值时，给 node 图元赋值用到我们 HT 的 setStyle（简写为s）方法。

b、删除输入框

function removeInput(){
    if(!currentInput) return;
    graphView.getView().removeChild(currentInput);
    currentInput = null;
}

c、添加 Enter 的事件监听器

因为没有监听键盘的内置交互器，所以我们通过 graphView.getView().addEventListener 直接对底层的 div 添加监听。

graphView.getView().addEventListener('keydown', function(event){
    if(ht.Default.isEnter(event)){
         setText('input');
         removeInput();
    } else if(ht.Default.isEsc(event)){
         removeInput();
    }
}, false);
