CAD菜单栏

一、显示或隐藏接口

1、C++接口: MxDraw::ShowMenuBar

2、COM接口: ocx的属性, ShowModelBar。例如JS语言，隐藏菜单栏：

1	<param name="ShowMenuBar" value="0">

二、菜单栏文件

控件MxDraw52.dll所在目录下，所有的mnu文件，都是菜单定义文件，它是文本文件，用记事本打开编辑，格式如下：

1、文件中第一行是菜单文件头，每列内容如下 ：

文件类型字符串	资源文件名(后面菜单的图标默认从该dll中加载)	图标的透明颜色	位置	菜单名	是否可以浮动，Y \N
"MxDrawMenuBarFile"	"MxDraw.dll"	(214 211 206)	"top"	"主菜单"	"Y"

“//”是文件中的注释

文件中后面每行代表一个菜单项

"POPMENUS" "文件(&F)",表示一个弹出菜单开始

"POPMENUE" 表示弹出菜单的结束

2、后面每列的内容如下：

命令名称	点击执行的命令	图标索引字符串	资源文件名	命令提示字符串	"命令ID"	ID类型（目前控件内部使用，一般为空）
"新建(&N)"	Mx_New	"IDB_NEW_BITMAP"	""	""	"1"	""

（1）命令名称：新建(&N)。

（2）点击执行的命令：C++使用acedRegCmds->addCommand注册命令。其它语言使用DMxDrawX::RegistUserCustomCommand注册命令。

（3）图标索引字符串：IDB_NEW_BITMAP。

（4）资源文件名：

①为空取默认资源文件名，该名称需要去掉控件版本号如：MxDraw52.dll写成MxDraw.dll,控件会根据具体情况加上这个版本号。


    比如：菜单图标从本地bmp文件加载:

   "自定义新建(&N)" "Mx_New" "IDB_NEW_BITMAP" "local:mytoolbar.bmp"

③资源文件如是web:开头，表示是一个网络服务器上的bmp文件,如:取mytoolbar.bmp做工具按钮图标： web:mytoolbar.bmp

    比如：菜单图标从服务器bmp文件加载,bmp文件与菜单文件在同一个服务器目录中:

   "自定义新建(&N)" "Mx_New" "IDB_NEW_BITMAP" "web:mytoolbar.bmp"

（5）命令提示字符串：为空。

（6）命令ID：指定菜单点击后响应的命令事件id,如不为空，可以在控件的命令执行事件中响应菜单点击事件: ImplementCommandEvent。

（7）ID类型：目前控件内部使用，一般为空。

比如：菜单图标从本地bmp文件加载:

1	"自定义新建(&N)" "Mx_New" "IDB_NEW_BITMAP" "local:mytoolbar.bmp"

比如：菜单图标从服务器bmp文件加载,bmp文件与菜单文件在同一个服务器目录中:

1	"自定义新建(&N)" "Mx_New" "IDB_NEW_BITMAP" "web:mytoolbar.bmp"

三、从指定菜单文件加载

1、C++接口: MXDRAWOCXHANDLE MxDraw::CreateMxDraw第五个参数表示菜单加载文件

2、COM接口: Iniset属性，MenuFile=mymenu.mun，它支持从服务器上加载菜单文件

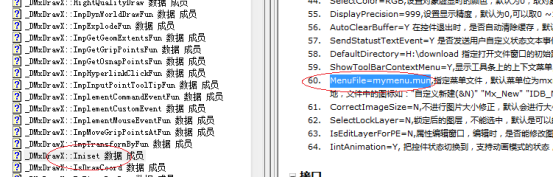

帮助如下图：



如Js语言从服务器加载菜单,菜单文件相对于当前网页：

1	<param name="Iniset" value="MenuFile=./mymenu.mun">

相对服务器路径, "~"开头，如下：

1	<param name="Iniset" value="MenuFile=~/mymenu.mun">

四、重新从文件加载菜单接口：

C++	MxDraw::ReLoadMenu
COM接口，它是自定义函数：	MxDrawXCustomFunction::Mx_ReLoadMenu

C#代码，如下调用:

1	axMxDrawX1.Call("Mx_ReLoadMenu", "mxcad.mnu");

五、禁用或启用菜单项

C++接口函数:

MxDraw::EnableMenuBarControl

MxDraw::EnableMenuBarControl方法

激活或禁用菜单项奖条上的按钮，说明如下：

参数	说明
MXDRAWOCXHANDLE hOcx	控件窗口句柄
LPCTSTR pszControlName	按钮的名称,在工具条定义文件(扩展名为mxt)第一列就是按钮名称
BOOL isEnable = TRUE	是否激活，传false禁用工具

六、显示或隐藏菜单项

C++接口	MxDraw:: HideMenuBarControl
COM接口	_DMxDrawX::HideMenuBarControl

例如:

1	mxOcx.HideMenuBarControl("新建(&N),打开(&O)",true);

JS代码:

1 2 3 4 5 6 7 8 9 10 11

function InitMxDrawX() {     if (mxOcx) {         if (!mxOcx.IsIniting())          {             clearInterval(mxtime);             // 控件初始化完成，需要在启动做的事，在这里做   mxOcx.HideMenuBarControl("新建(&N),打开(&O)",true);         }     } }}

七、完整例子说明

在B/S模式下，一步一步的说一下，如何用户自定义菜单，并响应点击事件。 详细例子可以参考samples\AspNet\AspNet.sln。

1、新建菜单文件

（1）新一个文本文件: mxcad.mnu,内容如下：

（2）定一个菜单按钮，按钮名为MyMenuButtonName,图标从服务器上加载，图标名为mytoolbar.bmp,按钮点击执行命令，命令id为99。

1 2 3 4

"MxDrawMenuBarFile" "MxDraw.dll" (214 211 206) "top" "主菜单" "Y" "POPMENUS" "文件(&F)" "MyMenuButtonName(&N)"  ""  ""  "web:mytoolbar.bmp"  "" "99" "POPMENUE"

2、把文件上传到服务器

把mxcad.mnu, mytoolbar.bmp文件放到服务器上，并放在同一个目录下，保证能直接从ie中访问。

3、Js程序里引用菜单

菜单文件放在当前网页目录下。

1	<param name="Iniset" value="MenuFile=./mxcad.mnu">

4、响应命令执行事件，如下：

1 2 3 4 5 6 7

function DoCommandEventFunc(iCmd) {     if (iCmd == 99) {         //该函数在mxcustom.js中          alert("菜单按钮点击"); } }

1	document.getElementById("MxDrawXCtrl").ImplementCommandEventFun = DoCommandEventFunc;

八、右键弹出菜单

控件支持鼠标右键弹出菜单，菜单的文件格式和前面的主菜单文件格式一样。 详细参考例子，samples\ie\iedemoTest.htm。

弹出函数C++接口	MxDraw::TrackPopupMenu
COM接口	DMxDrawX::TrackPopupMenu

在B/S模式下，下面一步一步的说明如何支持该功能：

1、新建菜单文件

（1）新一个文本文件: mxpop.mnu,内容如下：

（2）定一个菜单按钮，按钮名为MyMenuButtonName,图标是服务器上加载，图标名为mytoolbar.bmp,按钮点击执行命令，命令id为99。

1 2 3 4

"MxDrawMenuBarFile" "MxDraw.dll" (214 211 206) "top" "主菜单" "Y" "POPMENUS" "文件(&F)" "MyMenuButtonName(&N)"  ""  ""  "web:mytoolbar.bmp"  "" "99" "POPMENUE"

2、把文件上传到服务器

把mxpop.meu, mytoolbar.bmp文件放到服务器上，并放在同一个目录下，保证能直接从ie中访问。

3、响应鼠标右键事件,弹出菜单

菜单文件放在当前网页目录下。

1	document.getElementById("MxDrawXCtrl").ImplementMouseEventFun = MouseEvent;

1 2 3 4 5 6 7 8 9 10

function MouseEvent(dX, dY, lType) { // 3表示鼠标右键按下     if(lType == 3) {         var  sPopMenu = mxOcx.GetOcxAppPath() + ".\\mxpop.mnu"         mxOcx.TrackPopupMenu(dX, dY, sPopMenu);         // 设置1，表示鼠标事件，不再往下传递.         mxOcx.SetEventRet(1); } }

4、响应命令执行事件，如下：

1 2 3 4 5 6 7

function DoCommandEventFunc(iCmd) {     if (iCmd == 99) {         //该函数在mxcustom.js中          alert("菜单按钮点击"); } }

1	document.getElementById("MxDrawXCtrl").ImplementCommandEventFun = DoCommandEventFunc;
