Apollo代码学习(五)—横纵向控制

前言

在我的第一篇博文:Apollo代码学习(一)—控制模块概述中,对横纵向控制做了基本概述,现在做一些详细分析。

纵向控制

纵向控制主要为速度控制,通过控制刹车、油门、档位等实现对车速的控制,对于自动挡车辆来说,控制对象其实就是刹车油门

图1 纵向控制

Apollo纵向控制的工作原理如图1所示。它主要由“位移-速度闭环PID控制器”、“速度-加速度闭环PID控制器”和“速度-加速度-刹车/油门”开环控制器构成。

位置PID闭环控制器 速度PID闭环控制器 标定表开环控制器
输入 期望位置+当前实际位置 输入 速度补偿+当前位置速度偏差 输入 加速度补偿+规划加速度,当前车速
输出 速度补偿量 输出 加速度补偿量 输出 油门/刹车控制量

以不加预估的控制为例,apollo纵向控制中计算纵向误差的原理:

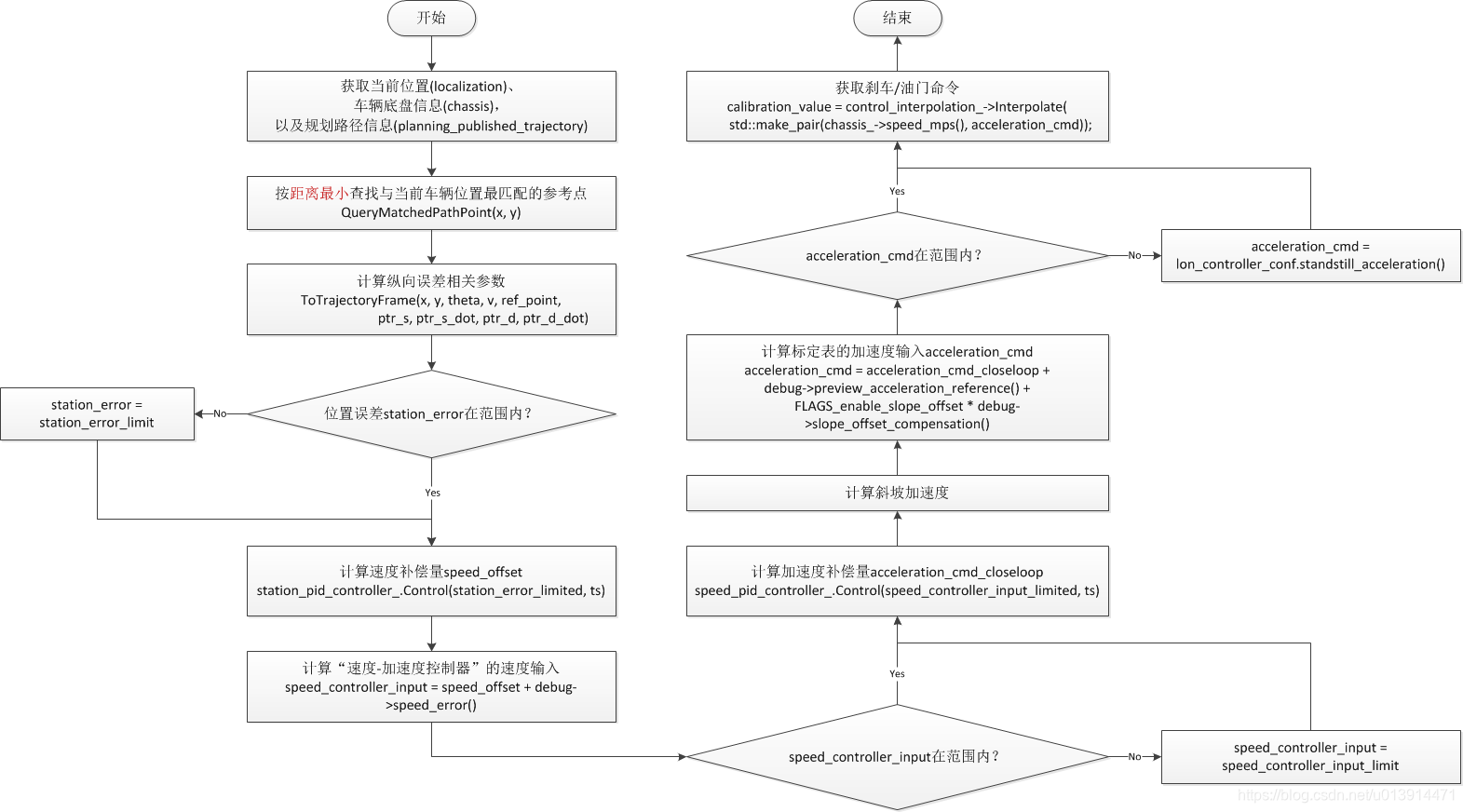

图2 纵向控制计算流程

其中,重要的是纵向误差的计算,纵向误差包含两个状态变量:

  • 速度误差(speed_errorspeed\_error)
  • 位置误差(station_errorstation\_error)

跟计算纵向误差相关的函数主要是:

void TrajectoryAnalyzer::ToTrajectoryFrame(const double x, const double y,
                                           const double theta, const double v,
                                           const PathPoint &ref_point,
                                           double *ptr_s, double *ptr_s_dot,
                                           double *ptr_d,
                                           double *ptr_d_dot)

计算的原理和Apollo代码学习(三)—车辆动力学模型中的图5类似,由Optimal Trajectory Generation for Dynamic Street Scenarios in a Frenet Frame中的图3转化而来:

图3 Frenét框架下的轨迹

与图3的区别是,图4不假设由RealpointReal_point指向DesirepointDesire_point的向量和VxV_x一定垂直,因为在trajectory_analyzer.cc的注释中有:

// reference: Optimal trajectory generation for dynamic street scenarios in a
// Frenét Frame,
// Moritz Werling, Julius Ziegler, Sören Kammel and Sebastian Thrun, ICRA 2010
// similar to the method in this paper without the assumption the "normal"
// vector
// (from vehicle position to ref_point position) and reference heading are
// perpendicular.

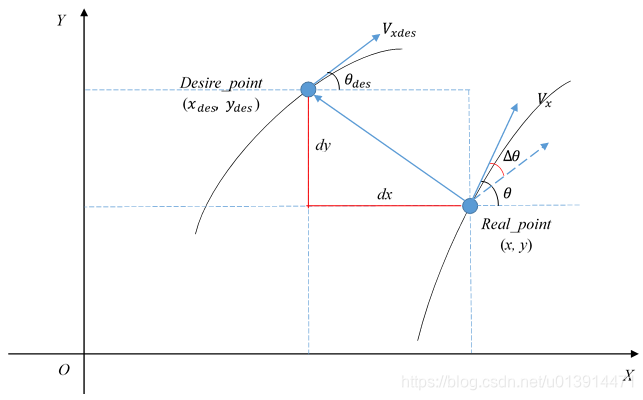

图4 Frenét框架下的误差计算

位置误差的计算:

// trajectory_analyzer.cc
double dx = x - ref_point.x();
double dy = y - ref_point.y();

double dot_rd_nd = dx * cos_ref_theta + dy * sin_ref_theta;
*ptr_s = ref_point.s() + dot_rd_nd;

// lon_controller.cc
// s_matched即上面的ptr_s
debug->set_station_error(reference_point.path_point().s() - s_matched);

由此可知,位置误差为:
(1)station_error=(dxcosθdes+dysinθdes)station\_error=-(dx*\cos{\theta_{des}} + dy*\sin{\theta_{des}}) \tag{1}

速度误差的计算:

// trajectory_analyzer.cc
double cross_rd_nd = cos_ref_theta * dy - sin_ref_theta * dx;
*ptr_d = cross_rd_nd;

double delta_theta = theta - ref_point.theta();
double cos_delta_theta = std::cos(delta_theta);
double sin_delta_theta = std::sin(delta_theta);

double one_minus_kappa_r_d = 1 - ref_point.kappa() * (*ptr_d);
if (one_minus_kappa_r_d <= 0.0) {
    AERROR << "TrajectoryAnalyzer::ToTrajectoryFrame "
              "found fatal reference and actual difference. "
              "Control output might be unstable:"
           << " ref_point.kappa:" << ref_point.kappa()
           << " ref_point.x:" << ref_point.x()
           << " ref_point.y:" << ref_point.y() << " car x:" << x
           << " car y:" << y << " *ptr_d:" << *ptr_d
           << " one_minus_kappa_r_d:" << one_minus_kappa_r_d;
    // currently set to a small value to avoid control crash.
	one_minus_kappa_r_d = 0.01;
}

*ptr_s_dot = v * cos_delta_theta / one_minus_kappa_r_d;

// lon_controller.cc
// s_dot_matched即上面的ptr_s_dot
debug->set_speed_error(reference_point.v() - s_dot_matched);

由此可知,速度误差为:
(2)speed_error=VdesVcosΔθ/kspeed\_error=V_{des} - V*\cos{\Delta\theta}/k \tag{2}
其中,VdesV_{des}为期望车辆线速度,VV为当前车辆线速度,Δθ\Delta\theta为航向误差,kk为系数,即代码中的one_minus_kappa_r_done\_minus\_kappa\_r\_d

求得位移误差和速度误差后,结合“位移-速度闭环PID控制器”和“速度-加速度闭环PID控制器”,求得刹车/油门标定表的两个输入量:速度和加速度,利用插值计算在标定表中查找相应的控制命令值。

Apollo所用的PID控制器就是位置型PID控制器:
(3)u(k)=KPe(k)+KIi=1ke(i)+KD[e(k)e(k1)]u(k)=K_Pe(k)+K_I\sum_{i=1}^k e(i)+K_D[e(k)-e(k-1)] \tag{3}

// 微分项
diff = (error - previous_error_) / dt;
// 积分项
integral_ += error * dt * ki_;
// PID控制器输出
output = error * kp_ + integral_ + diff * kd_;

在实际调参过程中先调节P参数,再调节D参数,可能会更快达到想要的效果。感谢Apollo开发者群里哈工大的海洋同学在PID调参过程中给我的指点。

横向控制

横向控制主要控制航向,通过改变方向盘扭矩或角度的大小等,使车辆按照想要的航向行驶。Apollo中的横向控制主要由前馈开环控制器和反馈闭环控制器构成。

图5 横向控制

前馈控制

在之前的博文中提到,车辆的系统的一般状态方程为:
(4)x˙=Ax+Bu\dot{x}=Ax+Bu\tag{4}

其中,uu为前轮转角δ\delta,但由于道路曲率φ˙des\dot{\varphi}_{des}的存在,公式4应写为
(5)x˙=Ax+Bδ+B2φ˙des\dot{x}=Ax+B\delta+B_2\dot{\varphi}_{des} \tag{5}

当车辆在曲线道路上行驶时,并不能完全消除跟踪误差,因此引入和道路曲率相关的前馈控制器以帮助消除跟踪误差,由代码可以看出:

const double steer_angle_feedforward = ComputeFeedForward(debug->curvature());

输入量只有一个曲率,计算的依据:
(6)δff=LR+KVayk3[rRf2CαrmVx2R]\delta_{ff}=\frac{L}{R}+K_Va_y-k_3[\frac{\ell_r}{R}-\frac{\ell_f}{2C_{\alpha r}}\frac{m{V_x}^2}{R\ell}] \tag{6}

公式出处:Vehicle Dynamics and Control 第3章,该章节对方向盘控制做了详解。
公式6中δff\delta_{ff}为前轮转角,需要乘以传动比,然后转换为方向盘转动率。

const double steer_angle_feedforwardterm =
      (wheelbase_ * ref_curvature + kv * v * v * ref_curvature -
       matrix_k_(0, 2) *
           (lr_ * ref_curvature -
            lf_ * mass_ * v * v * ref_curvature / 2 / cr_ / wheelbase_)) *
      180 / M_PI * steer_transmission_ratio_ /
      steer_single_direction_max_degree_ * 100;

其中,ref_curvatureref\_curvature 为曲率,ref_curvature=1Rref\_curvature = \frac{1}{R}k3=matrix_k_(0,2)k_3=matrix\_k\_(0, 2)matrix_k_matrix\_k\_为增益矩阵,由LQR求得。

注意

有博友提示此处前馈控制的代码和公式6有出入,经比较确实有误,
参看modules\control\conf\lincoln.pb.txtapollo中的配置信息,cr_和cf_均为155494.663;
参看 Vehicle Dynamics and Control一书中3.1章节的的例子,单侧转动惯量一般为80000左右,二者为2倍的关系;
结合代码中其他用到cr_和cf_的地方,以及书中公式,可能是代码有误,这需要向开发者提交求证。

反馈控制

由于前馈控制用于消除有道路曲率引起的误差,因此对于反馈控制,车辆的状态方程仍可以用公式4表示:
(4)x˙=Ax+Bu\dot{x}=Ax+Bu\tag{4}

为了达到性能上的需求,并使控制系统构成全状态反馈系统,需要设计一个反馈控制器u=Kxu=-Kx。基于车辆系统的状态方程,并结合代码进行分析,仍先不考虑预估,即preview_window_=0
首先,控制系统的状态变量有四个:

  • 横向误差 lateral_errorlateral\_error
  • 横向误差率 lateral_error_ratelateral\_error\_rate
  • 航向误差 heading_errorheading\_error
  • 航向误差率 heading_error_rateheading\_error\_rate

横向误差的计算参见上篇博文:Apollo代码学习(三)—车辆动力学模型
代码中,matrix_state_为状态变量:

  matrix_state_ = Matrix::Zero(matrix_size, 1);

  matrix_state_(0, 0) = debug->lateral_error();
  matrix_state_(1, 0) = debug->lateral_error_rate();
  matrix_state_(2, 0) = debug->heading_error();
  matrix_state_(3, 0) = debug->heading_error_rate();

对应的状态矩阵A,即代码中的matrix_a_

  matrix_a_ = Matrix::Zero(basic_state_size_, basic_state_size_);
  matrix_ad_ = Matrix::Zero(basic_state_size_, basic_state_size_);
  matrix_adc_ = Matrix::Zero(matrix_size, matrix_size);

  matrix_a_(0, 1) = 1.0;
  matrix_a_(1, 2) = (cf_ + cr_) / mass_;
  matrix_a_(2, 3) = 1.0;
  matrix_a_(3, 2) = (lf_ * cf_ - lr_ * cr_) / iz_;

  matrix_a_coeff_ = Matrix::Zero(matrix_size, matrix_size);
  matrix_a_coeff_(1, 1) = -(cf_ + cr_) / mass_;
  matrix_a_coeff_(1, 3) = (lr_ * cr_ - lf_ * cf_) / mass_;
  matrix_a_coeff_(2, 3) = 1.0;
  matrix_a_coeff_(3, 1) = (lr_ * cr_ - lf_ * cf_) / iz_;
  matrix_a_coeff_(3, 3) = -1.0 * (lf_ * lf_ * cf_ + lr_ * lr_ * cr_) / iz_;

matrix_a_coeff_用于更新状态矩阵matrix_a_

void LatController::UpdateMatrix() {
  const double v =
      std::max(VehicleStateProvider::instance()->linear_velocity(), 0.2);
  matrix_a_(1, 1) = matrix_a_coeff_(1, 1) / v;
  matrix_a_(1, 3) = matrix_a_coeff_(1, 3) / v;
  matrix_a_(3, 1) = matrix_a_coeff_(3, 1) / v;
  matrix_a_(3, 3) = matrix_a_coeff_(3, 3) / v;
  Matrix matrix_i = Matrix::Identity(matrix_a_.cols(), matrix_a_.cols());
  matrix_ad_ = (matrix_i + ts_ * 0.5 * matrix_a_) *
               (matrix_i - ts_ * 0.5 * matrix_a_).inverse();
}

  matrix_adc_.block(0, 0, basic_state_size_, basic_state_size_) = matrix_ad_;

则状态矩阵matrix_a_为:
(7)matrix_a_=[01000Cf+CrmVCf+CrmrCrfCfmV00010rCrfCfIzVfCfrCrIzr2Crf2CfIzV] matrix\_a\_ = \begin{bmatrix} 0 &amp; 1 &amp; 0 &amp; 0 \\ 0 &amp; -\frac{C_f+C_r}{mV} &amp; \frac{C_f+C_r}{m} &amp; \frac{\ell_rC_r-\ell_fC_f}{mV} \\ 0 &amp; 0 &amp; 0 &amp; 1 \\ 0 &amp; \frac{\ell_rC_r-\ell_fC_f}{I_zV} &amp; \frac{\ell_fC_f-\ell_rC_r}{I_z} &amp; \frac{\ell_r^2C_r-\ell_f^2C_f}{IzV} \end{bmatrix} \tag{7}

由于动力学模型基于单车模型,它将左右两侧轮胎合并为一个轮胎,因此式中的转角刚度CfCrC_f、C_r应为单边转角刚度的2倍,文中均如此。
动力学模型中的公式24的首项系数吻合。在没有预估的情况下,matrix_adc_=matrix_ad_, matrix_ad_ 为离散时间下的状态矩阵,采用的是双线性变换离散法。感谢博友LLCCCJJ的友情提示。

控制矩阵B,即代码中的matrix_b_matrix_bd_ 为离散时间下的控制矩阵:

  matrix_b_ = Matrix::Zero(basic_state_size_, 1);
  matrix_bd_ = Matrix::Zero(basic_state_size_, 1);
  matrix_bdc_ = Matrix::Zero(matrix_size, 1);
  matrix_b_(1, 0) = cf_ / mass_;
  matrix_b_(3, 0) = lf_ * cf_ / iz_;
  matrix_bd_ = matrix_b_ * ts_;

  matrix_bdc_.block(0, 0, basic_state_size_, 1) = matrix_bd_;

(8)matrix_b_=[0cfm0fCfIz]matrix\_b\_= \begin{bmatrix} 0 \\ \frac{c_f}{m} \\ 0 \\ \frac{\ell_fC_f}{I_z} \end{bmatrix} \tag{8}

动力学模型中公式24的δ\delta的系数吻合。在没有预估的情况下,matrix_bdc_=matrix_bd_。

对于控制系统,求其最优控制解的方法有很多,apollo用的是LQR调节器(可参考一下官方讲解视频:线性二次调节器),它求解的核心是设计一个能量函数,最优的控制轨迹应该使得该能量函数最小。能量函数的一般形式为:
(9)J=120(xTQx+uTRu)dtJ=\frac{1}{2}\int_0^\infty (x^TQx+u^TRu)dt \tag{9}
其中,QQ是半正定矩阵,RR为正定矩阵,可自行设计。

设计LQR控制器,需要求取KK矩阵,计算反馈矩阵KK的过程:

  1. 选择参数矩阵QQRR
  2. 求解Riccati 方程得到矩阵PP
  3. 计算K=R1BTPK=R^{-1}B^TP

LQR的求解过程可参看LQR,感兴趣的可以研究一下,matlab、python等也提供的都有用于求解LQR模型的函数。

Apollo中对Q、R矩阵的定义如下:

  lqr_eps_ = control_conf->lat_controller_conf().eps();
  lqr_max_iteration_ = control_conf->lat_controller_conf().max_iteration();

  query_relative_time_ = control_conf->query_relative_time();

  matrix_k_ = Matrix::Zero(1, matrix_size);
  matrix_r_ = Matrix::Identity(1, 1);
  matrix_q_ = Matrix::Zero(matrix_size, matrix_size);

  int q_param_size = control_conf->lat_controller_conf().matrix_q_size();
  for (int i = 0; i < q_param_size; ++i) {
    matrix_q_(i, i) = control_conf->lat_controller_conf().matrix_q(i);
  }

  matrix_q_updated_ = matrix_q_;

求取K矩阵的代码:

  if (FLAGS_enable_gain_scheduler) {
    matrix_q_updated_(0, 0) =
        matrix_q_(0, 0) *
        lat_err_interpolation_->Interpolate(
            VehicleStateProvider::instance()->linear_velocity());
    matrix_q_updated_(2, 2) =
        matrix_q_(2, 2) *
        heading_err_interpolation_->Interpolate(
            VehicleStateProvider::instance()->linear_velocity());
    common::math::SolveLQRProblem(matrix_adc_, matrix_bdc_, matrix_q_updated_,
                                  matrix_r_, lqr_eps_, lqr_max_iteration_,
                                  &matrix_k_);
  } else {
    common::math::SolveLQRProblem(matrix_adc_, matrix_bdc_, matrix_q_,
                                  matrix_r_, lqr_eps_, lqr_max_iteration_,
                                  &matrix_k_);
  }

其中,状态变量matrix_state_、混合状态矩阵matrix_adc_、混合控制矩阵matrix_bdc_、增益矩阵matrix_k_是时变的,状态权重矩阵matrix_q_可能是时变的,控制权重矩阵matrix_r_、阈值lqr_eps_、最大迭代次数lqr_max_iteration_是固定的。

求出KK矩阵后,即可求最优控制解:

  // feedback = - K * state
  // Convert vehicle steer angle from rad to degree and then to steer degree
  // then to 100% ratio
  const double steer_angle_feedback = -(matrix_k_ * matrix_state_)(0, 0) * 180 /
                                      M_PI * steer_transmission_ratio_ /
                                      steer_single_direction_max_degree_ * 100;

  const double steer_angle_feedforward = ComputeFeedForward(debug->curvature());

  // Clamp the steer angle to -100.0 to 100.0
  double steer_angle = common::math::Clamp(
      steer_angle_feedback + steer_angle_feedforward, -100.0, 100.0);

总结

本文详述了Apollo的横纵向控制,纵向控制的主体是PID控制,横向控制的主体是前馈控制器加反馈控制器,反馈控制器的设计依赖于LQR模型;Apollo中的MPC基于横纵向控制设计。
由于对线性化、离散化等知识理解有限,故在此篇中未对LQR的求解做展开说明,下篇文章将尝试对非线性系统的线性化、求最优解等进行分析。

补充 2018.11.28

很多人(包括我)对于横向误差lateral_errorlateral\_error和纵向误差中的位误差station_errorstation\_error的计算不太明白,我就试着去解释一下吧。

首先,对于坐标系下任一点(x,y)(x,y),假设如图6所示,将坐标轴绕原点向左旋转θ\theta角度后的坐标值(x,y)(x&#x27;,y&#x27;)满足以下等式:
(10){x=OA+BC=xcosθ+ysinθy=PCAB=ycosθxsinθ\begin{cases} x&#x27;=OA+BC=x\cos{\theta}+y\sin{\theta}\\ y&#x27;=PC-AB=y\cos{\theta}-x\sin{\theta} \end{cases}\tag{10}
可自行推广到其他角度或象限的旋转。坐标系旋转可参考博客:二维坐标系的转换

图6 坐标旋转

结合图3和代码中的注释,可得图7,其中VdesV_{des}垂直于e1e_1ese_s为位置误差station_errorstation\_errore1e_1为横向误差lateral_errorlateral\_error

图3 Frenét框架下的轨迹

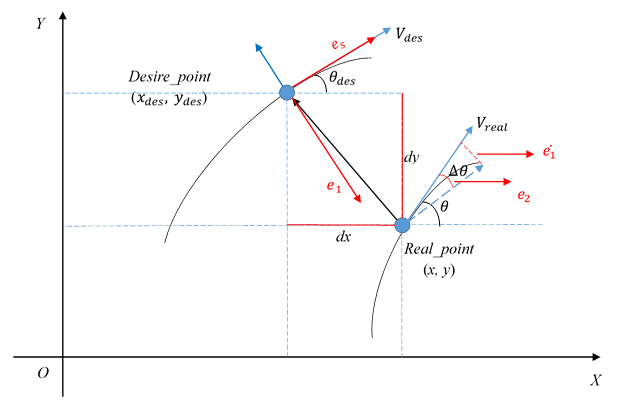

图7 横纵向误差示意图

首先,在笛卡尔坐标系中,参考点与真实点间在X、Y轴方向的误差:
dx=xxdes,dy=yydesdx=x-x_{des},dy=y-y_{des}
可参看代码,横纵向代码表述有异,但殊途同归:

  // 纵向控制
  double dx = x - ref_point.x();
  double dy = y - ref_point.y();

  double cos_ref_theta = std::cos(ref_point.theta());
  double sin_ref_theta = std::sin(ref_point.theta());
  // 横向控制
  const double dx = x - target_point.path_point().x();
  const double dy = y - target_point.path_point().y();

  const double cos_matched_theta = std::cos(target_point.path_point().theta());
  const double sin_matched_theta = std::sin(target_point.path_point().theta());

为什么dx,dydx,dy是实际点坐标减去参考点坐标?
个人理解: 控制的目的是为了将车辆从当前点移动到期望点,分别在xyx,y方向上移动dx,dydx,dy的距离能到参考点,所以dx,dydx,dy是实际点坐标减去参考点坐标。

而怎么从规划轨迹中找对应的参考点,有两种方法, 根据绝对时间或者位置最近进行匹配,

  TrajectoryPoint target_point;
  // 绝对时间
  target_point = trajectory_analyzer.QueryNearestPointByAbsoluteTime(
        current_timestamp + query_relative_time_);
  // 相对位置
  target_point = trajectory_analyzer.QueryNearestPointByPosition(x, y);

按照最近位置寻找匹配点的话,找的其实就是参考点与实际点间连线距离最短的参考点。但这个连线距离最短中的距离,指的不是横向误差,也不是纵向误差,而是两点间连线的长度
distance=dx2+dy2distance=\sqrt{dx^2+dy^2}

计算横纵向误差是在S-L坐标系下,而dx,dydx,dy是在笛卡尔坐标系下计算的,因此需要进行坐标系转换,简单的来说就是将原始坐标系进行旋转,使其与S-L坐标系重合,如图6所示。且坐标系旋转后,参考点与实际点两点间距离distancedistance应是不变的。

为什么将参考点进行旋转,而不是将实际点进行旋转?
个人理解: 控制的目的是为了让汽车按照规划轨迹行驶,当前时刻的误差,肯定是基于参考点得来的,也就是我要找到现在实际的点相较于参考点,在横纵方向上的误差各是多少。因此横纵向误差的计算中的角度使用的期望航向角θdes\theta_{des}

对于纵向误差的计算,可见代码trajectory_analyzer.cc以及lon_controller.cc

  // the sin of diff angle between vector (cos_ref_theta, sin_ref_theta) and
  // (dx, dy)
  double cross_rd_nd = cos_ref_theta * dy - sin_ref_theta * dx;
  *ptr_d = cross_rd_nd;

  // the cos of diff angle between vector (cos_ref_theta, sin_ref_theta) and
  // (dx, dy)
  double dot_rd_nd = dx * cos_ref_theta + dy * sin_ref_theta;
  *ptr_s = ref_point.s() + dot_rd_nd;

  double delta_theta = theta - ref_point.theta();
  double cos_delta_theta = std::cos(delta_theta);
  double sin_delta_theta = std::sin(delta_theta);

  *ptr_d_dot = v * sin_delta_theta;

  double one_minus_kappa_r_d = 1 - ref_point.kappa() * (*ptr_d);
  if (one_minus_kappa_r_d <= 0.0) {
    AERROR << "TrajectoryAnalyzer::ToTrajectoryFrame "
              "found fatal reference and actual difference. "
              "Control output might be unstable:"
           << " ref_point.kappa:" << ref_point.kappa()
           << " ref_point.x:" << ref_point.x()
           << " ref_point.y:" << ref_point.y() << " car x:" << x
           << " car y:" << y << " *ptr_d:" << *ptr_d
           << " one_minus_kappa_r_d:" << one_minus_kappa_r_d;
    // currently set to a small value to avoid control crash.
    one_minus_kappa_r_d = 0.01;
  }

  *ptr_s_dot = v * cos_delta_theta / one_minus_kappa_r_d;

  // 位置误差, 其中s_matched = ptr_s
  debug->set_station_error(reference_point.path_point().s() - s_matched);
  // 速度误差, 其中s_dot_matched = ptr_s_dot
  debug->set_speed_error(reference_point.v() - s_dot_matched);

纵向位置误差station_errorstation\_error
(11)station_error=(dxcosθdes+dysinθdes)station\_error=-(dx*\cos{\theta_{des}+dy*\sin{\theta_{des}}}) \tag{11}

对于横向误差的计算,可见代码lat_controller.cc

  const double cos_target_heading = std::cos(target_point.path_point().theta());
  const double sin_target_heading = std::sin(target_point.path_point().theta());

  double lateral_error = cos_target_heading * dy - sin_target_heading * dx;
    if (FLAGS_enable_navigation_mode_error_filter) {
    lateral_error = lateral_error_filter_.Update(lateral_error);
  }

  debug->set_lateral_error(lateral_error);

也就是:
(12)lateral_error=dycosθdesdxsinθdeslateral\_error=dy*\cos{\theta_{des}}-dx*\sin{\theta_{des}} \tag{12}

结合公式10、公式11、公式12,station_errorlateral_errorstation\_error,lateral\_error分别和xyx&#x27;,y&#x27;的绝对值相等。且满足坐标系旋转过后,参考点和实际点间的直线距离是不变的规律:
(13)distance=dx2+dy2=station_error2+lateral_error2distance=\sqrt{dx^2+dy^2}=\sqrt{station\_error^2+lateral\_error^2}\tag{13}

展开阅读全文

没有更多推荐了,返回首页

©️2019 CSDN 皮肤主题: 游动-白 设计师: 上身试试
应支付0元
点击重新获取
扫码支付

支付成功即可阅读
