【LabVIEW】调用Matlab函数

已于 2023-10-06 23:15:09 修改
阅读量3.5k 收藏 31
点赞数 3
分类专栏： LabVIEW 文章标签： labview matlab
于 2023-10-06 23:14:46 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u014137351/article/details/133623598
版权

目录

系统环境

模块位置

模块介绍

模块一：打开MATLAB会话

模块二：调用MATLAB函数

模块三：关闭MATLAB会话

应用举例

系统环境

LabVIEW 2023

Matlab R2022a

模块位置

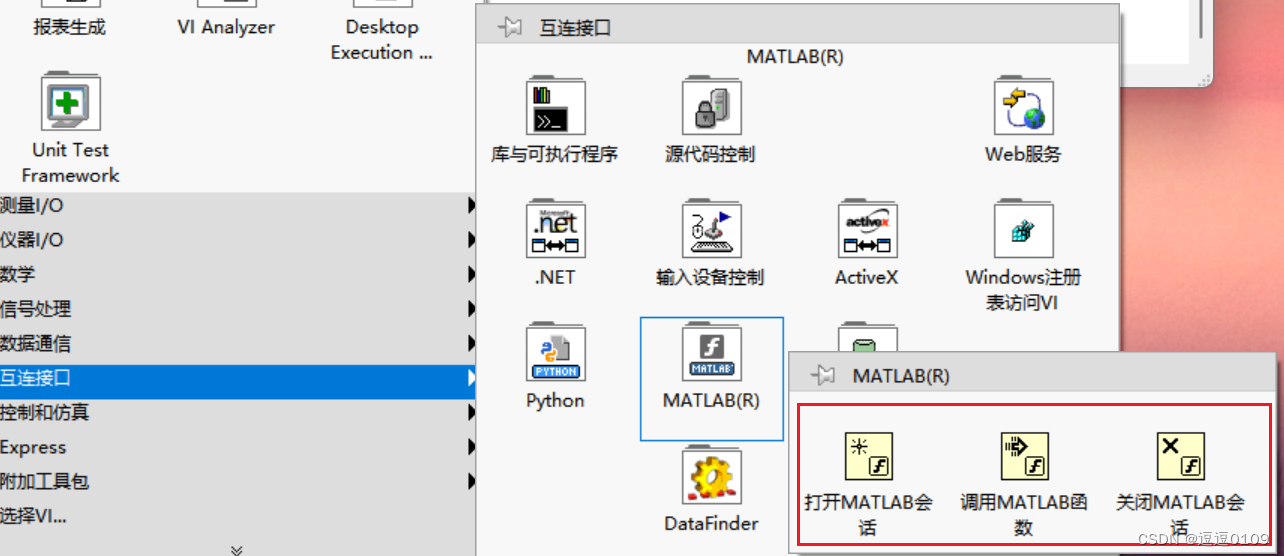

        在程序框图界面，右键→互联接口→MATLAB(R)，有如下图所示的3个模块

模块介绍

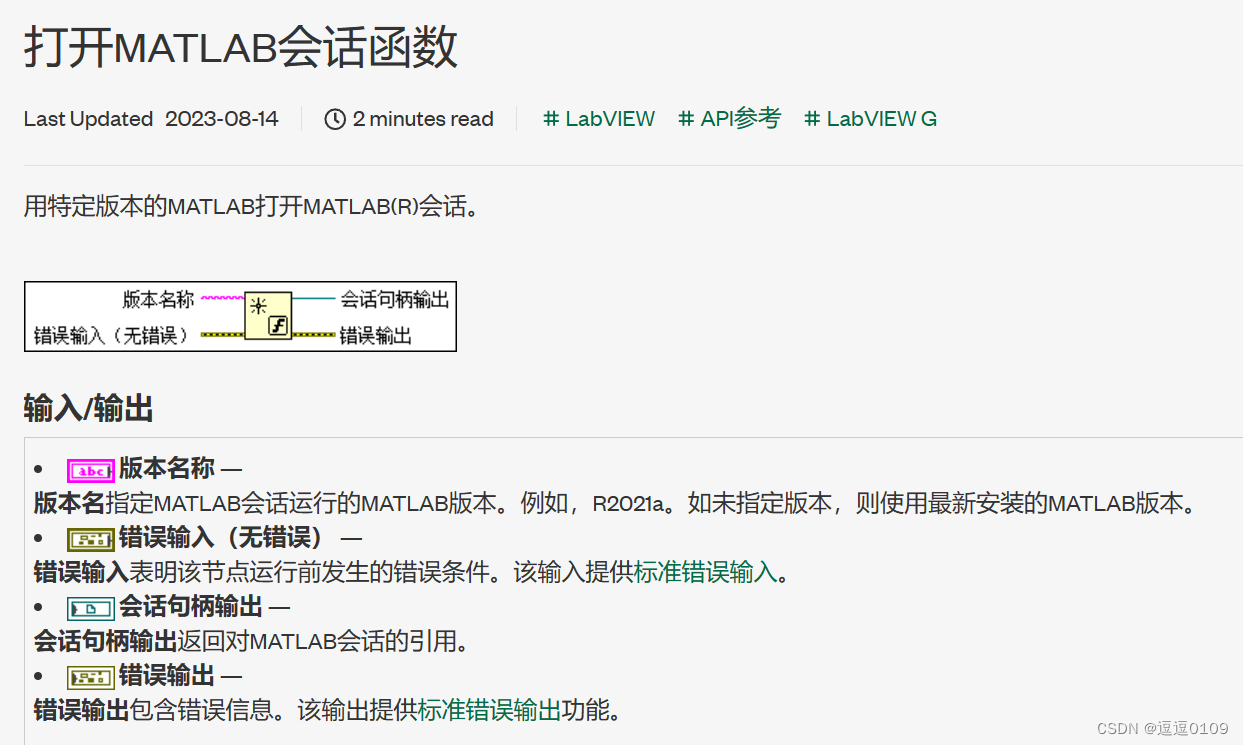

模块一：打开MATLAB会话

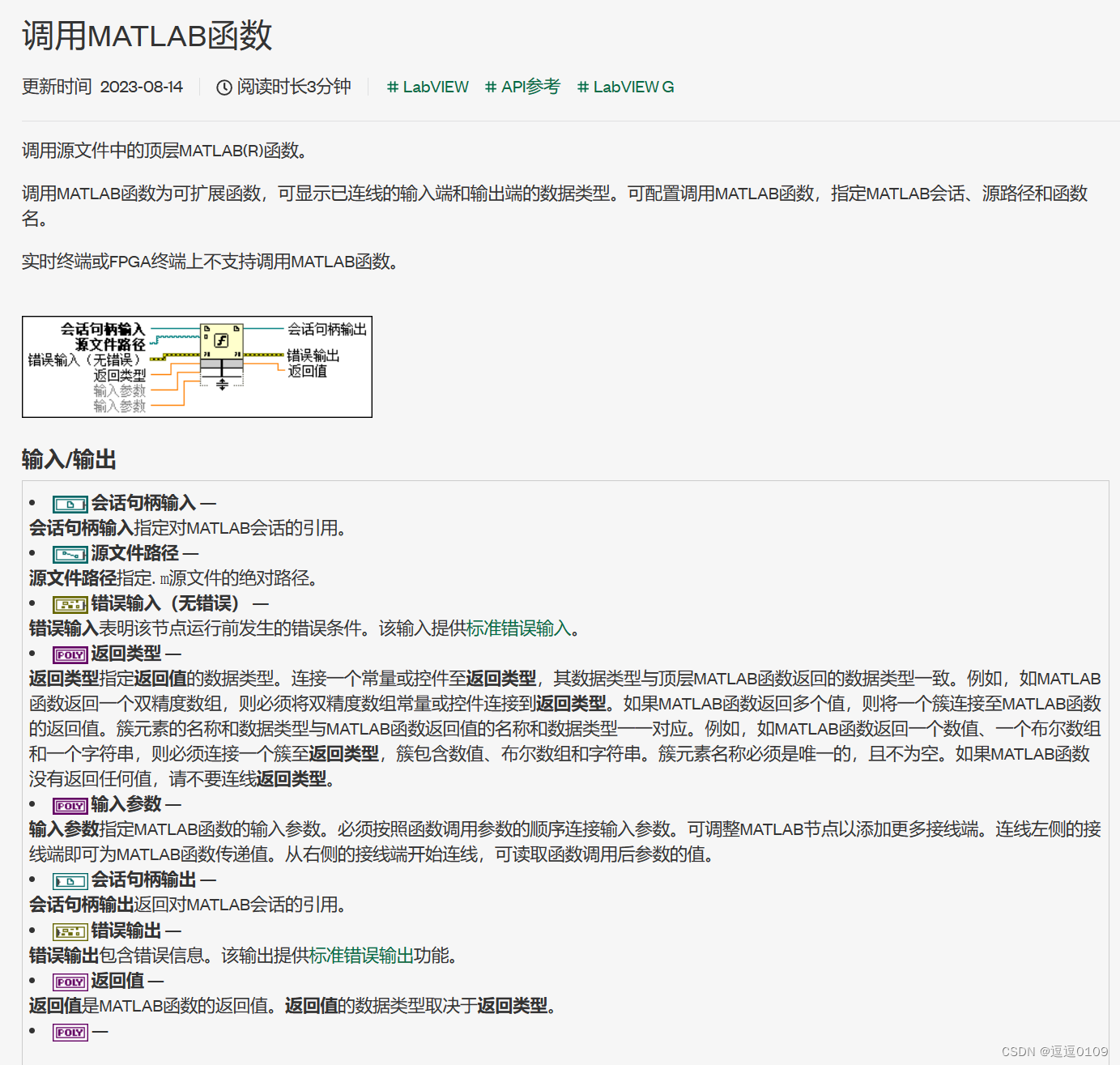

模块二：调用MATLAB函数

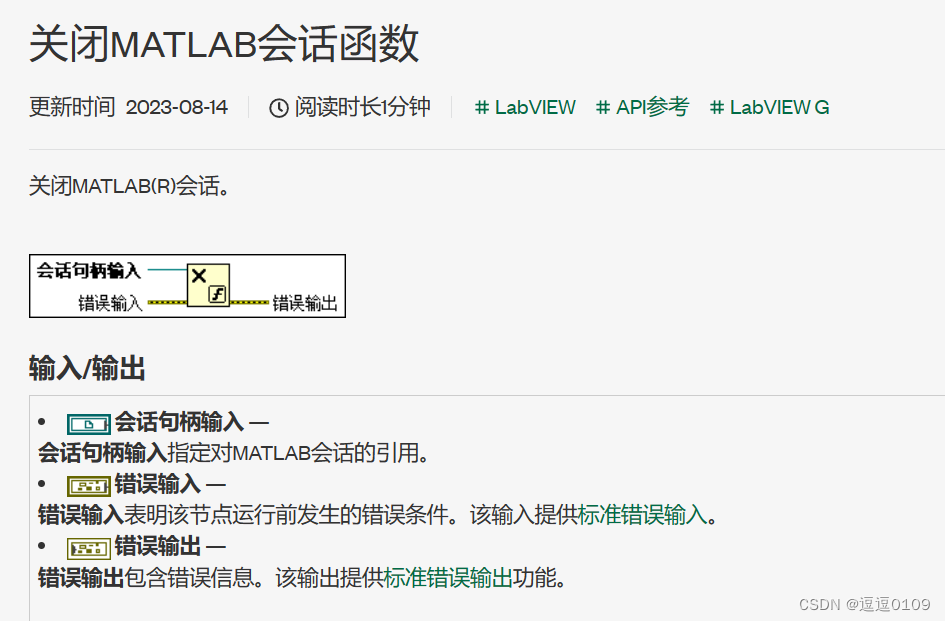

模块三：关闭MATLAB会话

应用举例

 Step1: 编写MATLAB程序，并保存为add.m

function y = add(a, b)
    y = a + b;
end

Step2：

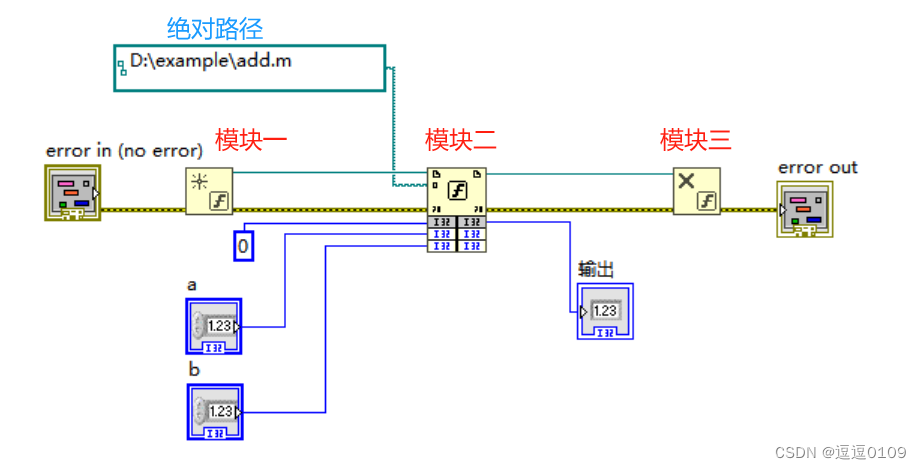

        LabVIEW 程序框图按照如下方式连接

        输入add.m的完整路径

        设置好输入输出的数据类型（如果报错，按照提示修改数据格式即可）

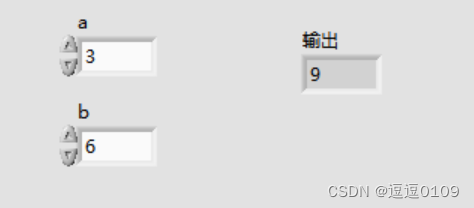

Step3：运行。下图为运行后的LabVIEW 前面板
