使用plot绘制二维图像

MATLAB中plot函数常常被用于绘制各种二维图像,其用法也是多种多样,本文仅介绍plot函数的基本用法——使用plot函数绘制二维点图和线图。plot函数的一般调用形式如下:

plot(X, Y, LineSpec)

其中X由所有输入点坐标的x值组成,Y是由与X中包含的x对应的y所组成的向量。LineSpec是用户指定的绘图样式,主要选项如下:

SpecifierLine Style(线型)
-实线(默认样式)
--虚线(短划线)
:点线
-.点划线
SpecifierMarker(坐标点样式)
o
+加号
*星号
.
x十字
s正方形
d菱形
^上指向三角形
v下指向三角形
>右指向三角形
<左指向三角形
p五角星
h六角形
SpecifierColor
y黄色
m品红
c蓝绿色
r红色
g绿色
b蓝色
w白色
k黑色

例如:--or表示坐标点为圆圈标志,且线型为红色短划线的绘图样式。

举例如下

定义x为0到2pi之间的一组向量,且x向量中相邻两个值之间的增量为pi/100;定义y向量中的值为x向量的sine值。绘图命令如下:

x = 0:pi/100:2*pi;
y = sin(x);
figure % 打开新的绘画窗口,可省略该句

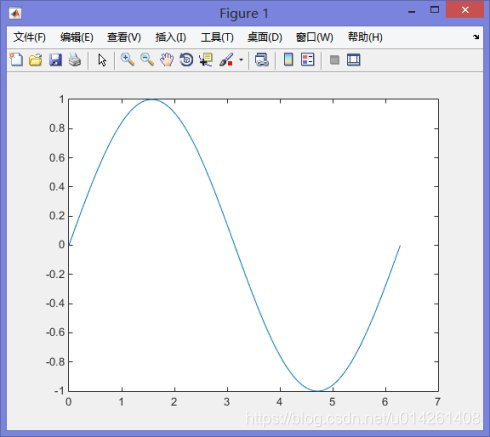

plot(x,y) %采用默认样式,绘制实线

1

x = 0:pi/20:2*pi;
y = sin(x);

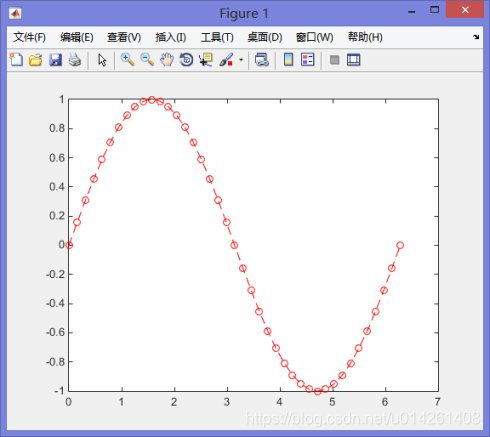

plot(x,y,'--or') %坐标点为圆圈标志,且线型为红色短划线的绘图样式

2
:可以根据上述LineSpec表格自由组合线型样式。

在不关闭绘图窗口的前提下,还可以为图像添加标题,x轴和y轴标签,例如:

xlabel('x')
ylabel('sin(x)')
title('Plot of the Sine Function')

3

想要在现有的图片上添加另外一条线,可以使用hold语句,例如:

x = 0:pi/100:2*pi;
y = sin(x);
plot(x,y)
hold on
y2 = cos(x);
plot(x,y2,'r:')
legend('sin','cos') %为图片添加图例

4

使用plot3绘制三维图像

MATLAB中有许多函数可以用来绘制三维图像,在此仅对plot3函数进行简要介绍,有兴趣的同学可以自行学习。plot3函数的调用形式如下:

plot3(X, Y, Z,LineSpec)

例如:

z=0:pi/50:10*pi;
x=sin(z);
y=cos(z);

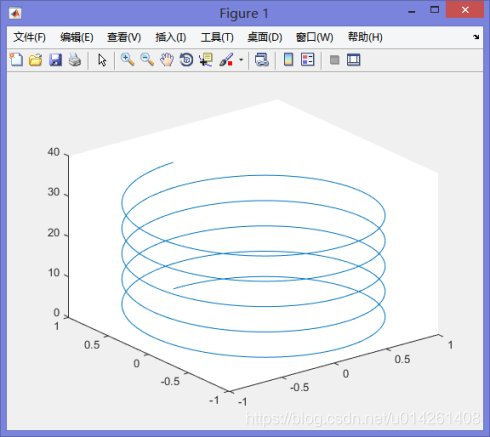

plot3(x,y,z)

6

后记

本博文所有内容均来自MATLAB的官方文档:
https://www.mathworks.com/help/matlab/ref/plot.html

https://ww2.mathworks.cn/help/matlab/ref/plot3.html

值得一提的是,网络上的内容参差不齐,最有用的还是官方文档,善于查阅官方文档是个人知识储备快速提高的便捷通道。
