opencv直线拟合+直线与图像交点坐标

背景

在车道线拟合过程中，需要计算拟合直线与图像边界的交点，以确定车道区域。主要使用的函数fitLine和clipLine。

函数说明

fitLine

/* 返回的lineParam信息如下：
* @param lineParam
* ax + by + c=0
* a = lineParam[1]
* b = -lineParam[0]
* c = line[0] * line[3] - line[1] * line[2]
* k = lineParam[1] / lineParam[0]
* 直线上点 p(lineParam[2], lineParam[3])
* 直线垂直时：lineParam[1]为1，lineParam[0]为负无穷小
* 直线水平时：lineParam[1]为0，lineParam[0]为1
*/
void fitLine( InputArray points, OutputArray line, int distType,
                           double param, double reps, double aeps )

clipLine

clipLine()函数判断pt1到pt2的直线是否在一个矩形范围内。函数声明如下：

bool clipLine(  // true if any part of line in imgRect
	cv::Rect imgRect,  // rectangle to clip to
	cv::Point& pt1,  // first endpoint of line overwritten
	cv::Point& pt2  // second endpoint of line, overwritten
);
bool clipLine(  // true if any part of line in image size
	cv::Size imgSize,  // size of image,implies rectangle at 0,0
	cv::Point& pt1,  // first endpoint of line,overwritten
	cv::Point& pt2  // second endpoint of line,overwritten
);

第一种函数的形式使用了cv::Rect，直线和这个矩形比较；第二个函数只有cv::Size，该形式表示矩形的范围是从（0,0）开始的。
只有当直线完全在指定的矩形范围之外时，函数cv::clipLine()才会返回false。

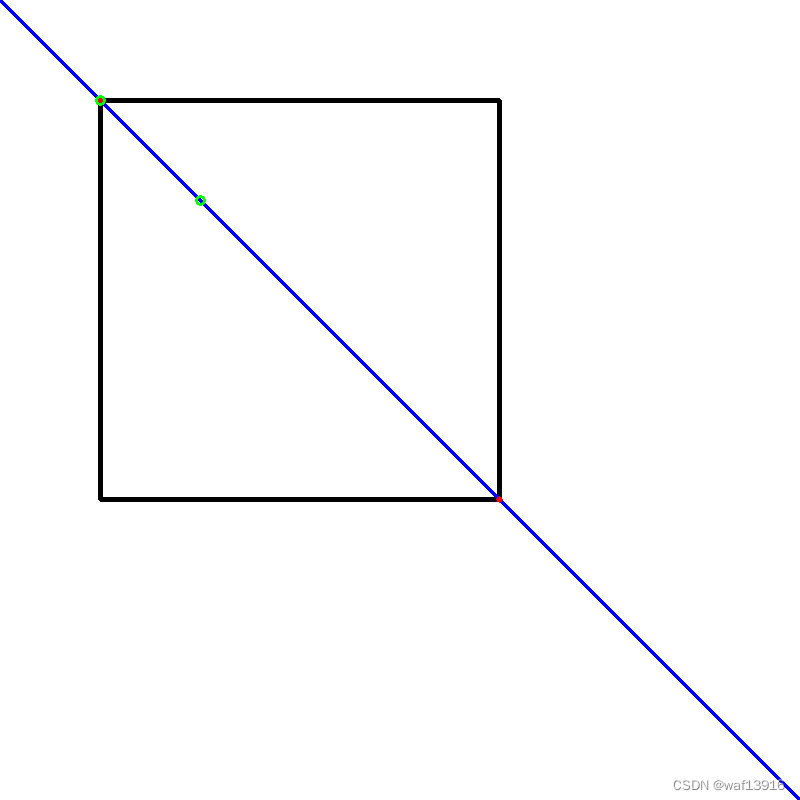

代码

#include"opencv2/opencv.hpp"
int main()
{
	cv::Mat img(800, 800, CV_8UC3, { 255,255,255 });
	cv::Rect rect(100, 100, 400, 400);
	cv::rectangle(img, rect, { 0,0,0 }, 3);

	// ---- 直线拟合
	cv::Point temp[2] = { {100, 100}, {200,100} };
	cv::Vec4f line_para;
	cv::fitLine(std::vector<cv::Point>{ temp[0], temp[1]}, line_para, cv::DIST_L2, 0, 1e-2, 1e-2);

	// ---- 直线端点
	cv::Point point0(line_para[2], line_para[3]);

	//计算直线的端点(y = k(x - x0) + y0)
	cv::Point point1, point2;
	if (line_para[1] == 1) {
		point1 = cv::Point(line_para[2], 0);
		point2 = cv::Point(line_para[2], img.rows);
	}
	else {
		float k = line_para[1] / line_para[0];
		point1.x = 0;
		point1.y = k * (0 - point0.x) + point0.y;
		point2.x = img.cols;
		point2.y = k * (point2.x - point0.x) + point0.y;
	}

	cv::Point line1[] = { point1,point2 };
	cv::line(img, line1[0], line1[1], { 255,0,0 }, 2);

	// ----- 直线与矩形框交点
	if (cv::clipLine(rect, line1[0], line1[1])) {
		cv::circle(img, line1[0], 3, { 0,0,255 }, -1);
		cv::circle(img, line1[1], 3, { 0,0,255 }, -1);
	}

	// -- 绘制
	cv::circle(img, temp[0], 4, { 0,255,0 }, 2);
	cv::circle(img, temp[1], 4, { 0,255,0 }, 2);

	cv::imshow("1", img);
	cv::waitKey(0);
	return 0;
}
