大纲

---

UML教程1：模型图的构成和功能说明
UML教程2：用例图
UML教程3：类图
UML教程4：顺序图
UML教程5：协作图
UML教程6：状态图
UML教程7：活动图
UML教程8：构件图 部署图 附录

---

五、协作图

5.1 概要

• 协作图是一种交互图，强调的是发送和接收消息的对象之间的组织结构，使用协作图来说明系统的动态情况。
• 协作图主要描述协作对象间的交互和链接，显示对象、对象间的链接以及对象间如何发送消息。
• 协作图可以表示类操作的实现。

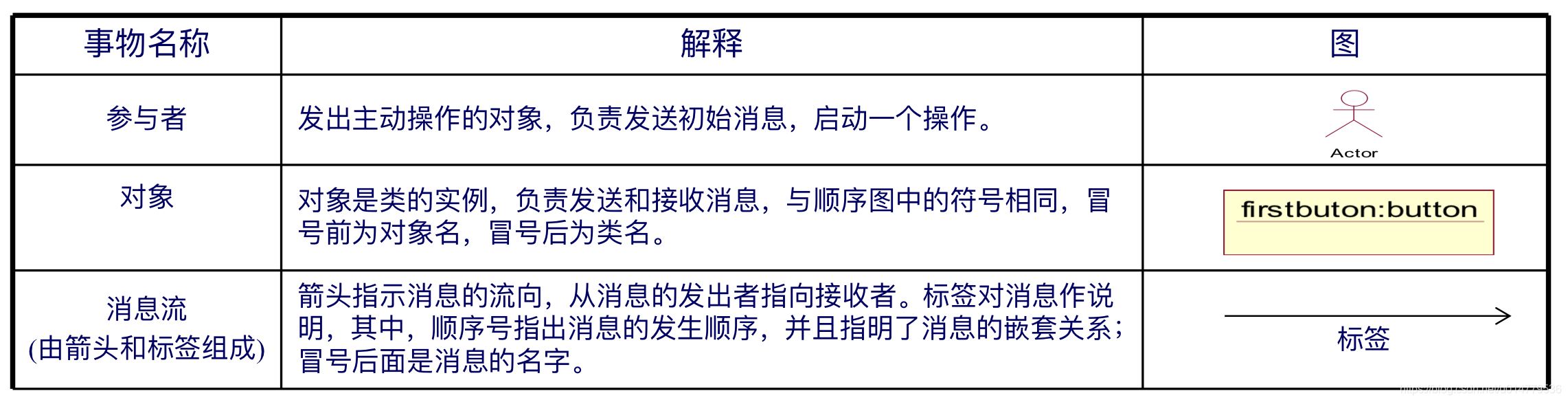

5.2 协作图中的事物及解释

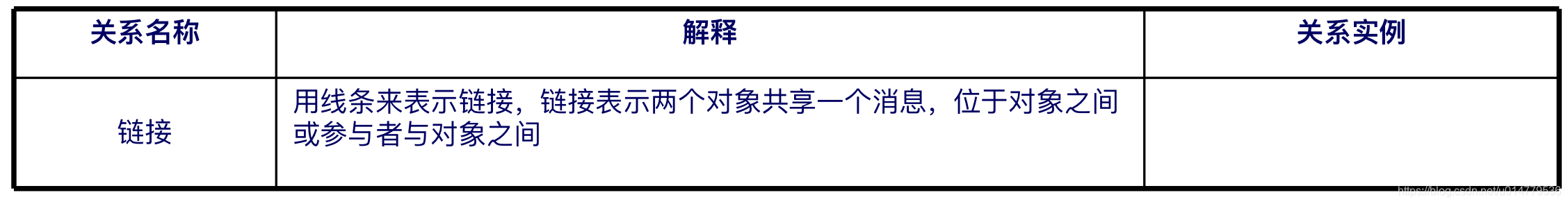

5.3 协议图中的关系及解释

5.4 消息标签

消息标签的Format： [前缀] [守卫条件] 序列表达式 [返回值：=] 消息名

1. 前缀的语法规则： 序列号，序列号，…，序列号 ‘/’
   (前缀用来同步线程，意思是在发送当前消息之前指定序列号的消息被处理.例：1.1a， 1.1b/)
2. 守卫条件的语法规则： [条件短句]
   说明：条件短句通常用伪代码或真正的程序语言来表示。 例：[x>=0]
3. 返回值和消息名：返回值表示一个消息的返回结果，消息名指出了消息的名字和所需参数。 例：x:=calc ( n )

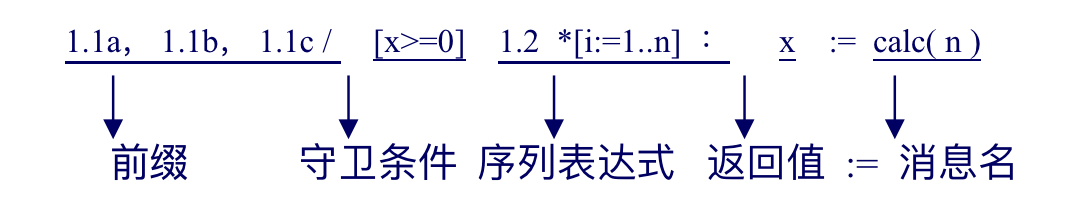

4. 下面是一个完整的消息标签：


5.5 协作图与顺序图的区别和联系

1. 协作图和顺序图都表示出了对象间的交互作用，但是它们侧重点不同。
2. 顺序图清楚地表示了交互作用中的时间顺序(强调时间)，但没有明确表示对象间的关系。
3. 协作图清楚地表示了对象间的关系(强调空间)，但时间顺序必须从顺序号获得。
4. 协作图和顺序图可以相互转化。

5.6 协作图例子

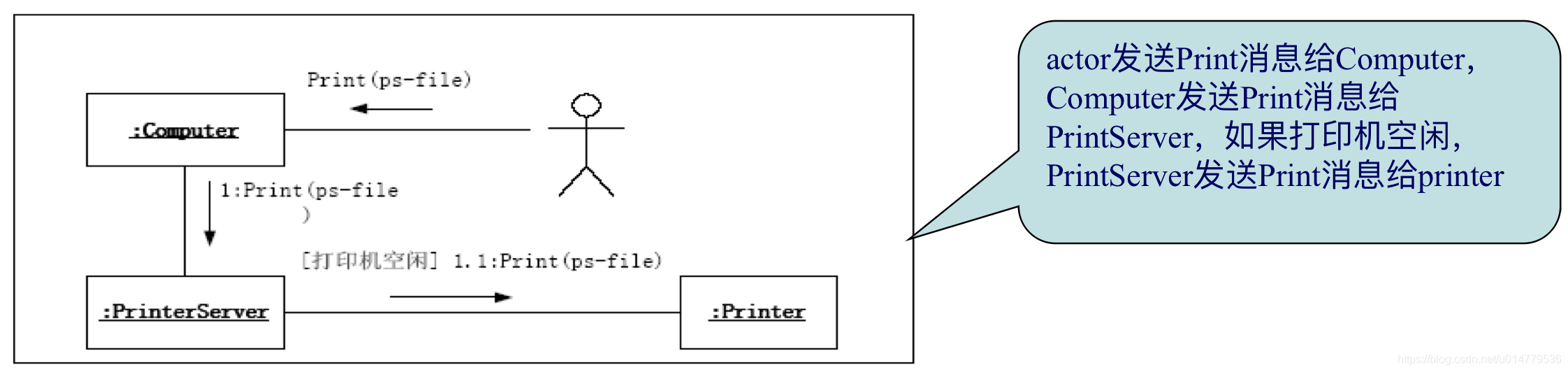

1.打印操作的协作图

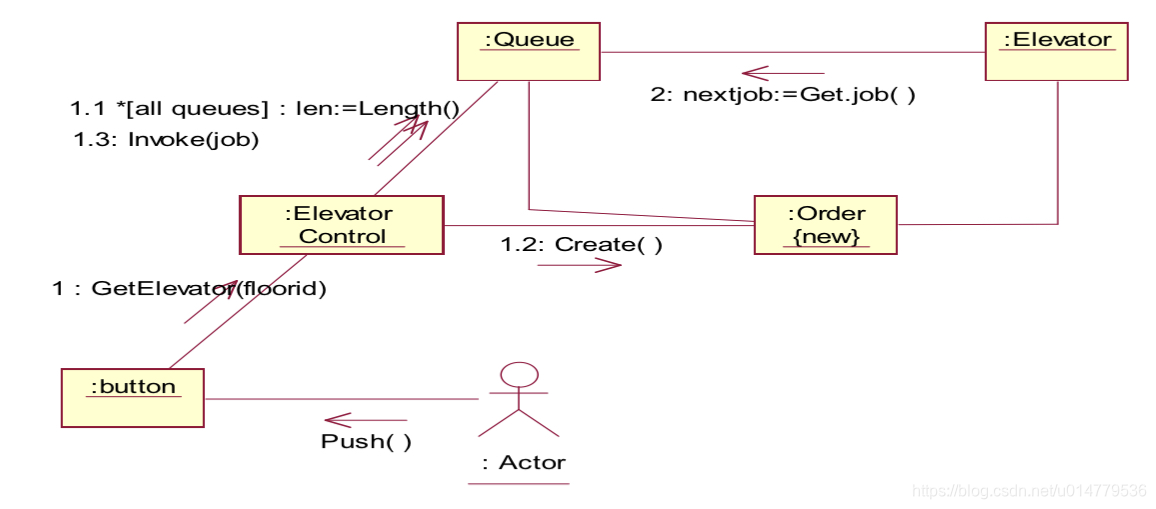

2.乘坐电梯的协作图

图中存在的事物有：
    参与者
    按钮对象
    电梯控制对象
    命令对象
    工作队列
    电梯对象

图中存在的关系有：
    链接

参与者需要乘坐电梯，他从系统外部按下按钮，让电梯到达他想去的楼层。此时，电梯系统的操作被启动，电梯控制对象以循环的方式检查所有的电梯，从中选择一个工作队列长度最短的。然后，它创建一个作业命令，并将该命令放入对应电梯的工作队列，接着激活队列。电梯对象并发运行，从它的队列中选择一个作业并执行。电梯是一个活动对象，它与它的控制线程并发执行。
