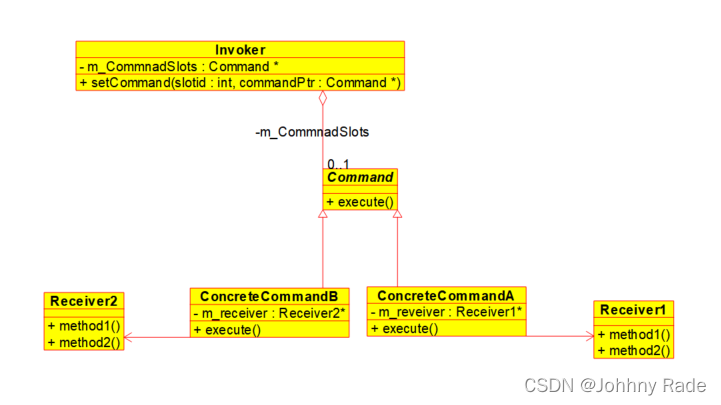

1. 设计模型

在这里插入图片描述

说明：
Command::execute，一个执行命令的抽象接口
Concrete Command，具体的命令，比如开灯/关灯命令
Receiver, 具体的被操控对象，比如灯自身（开灯、关灯、闪烁、颜色控制都在Receiver这里）
Invoker，封装命令的类。下面我们看一个控制器的例子

2. 一个按键控制器

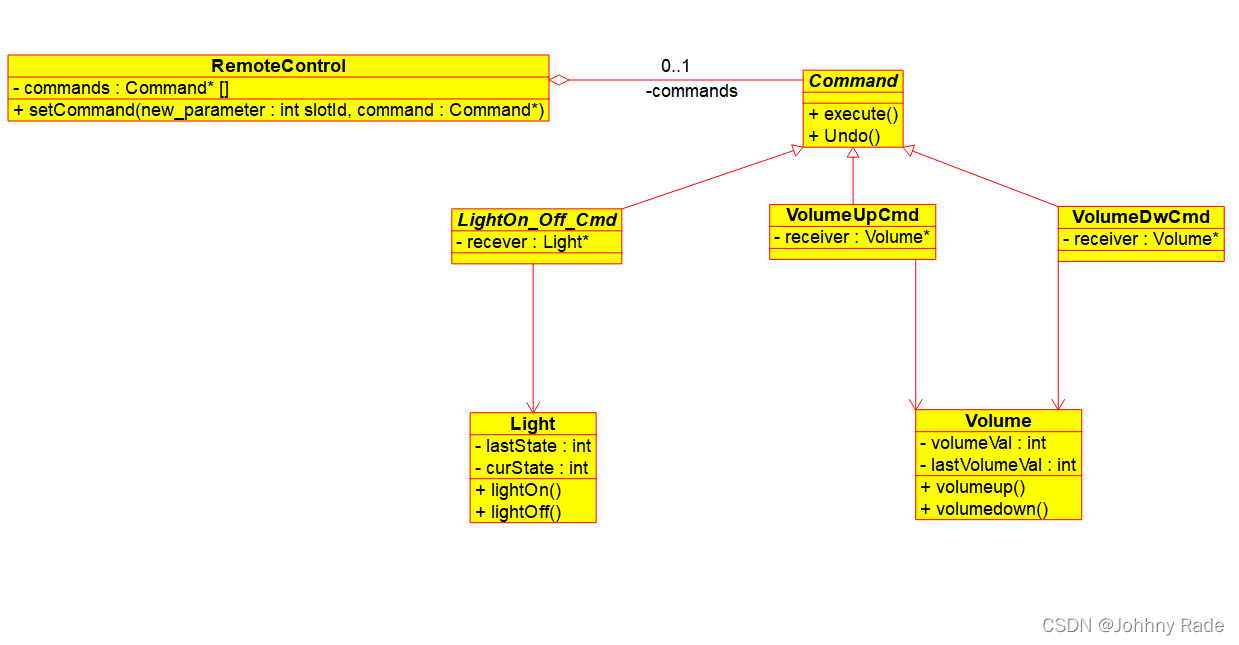

2.1 设计方案

在这里插入图片描述

2.2 设计说明

一、考虑遥控器常见的按键：
①关灯/开灯作为一个按键实现
②音量+ 作为一个单独按键实现
③音量- 作为一个单独按键实现
④ Undo 按键作为撤销操作

二、RemoteControl 针对遥控器上的每一个按键保留一个slot。

2.3 设计代码

#include <iostream>
#include <vector>
using namespace std;

/*keypad design*/
enum KEYSLOTS
{
    LightOn_Off,VolumeUp,VolumeDown,Undo,KeyMax
};

/*Command design*/
class Command
{
public:
virtual void execute(void){}
virtual void Undo(void){}
};

class RemoteControl
{
public:
    RemoteControl(void)
    {
        Commands.resize(KeyMax);
    }
    void setCommand(enum KEYSLOTS slotiId, Command * command)
    {
        Commands[slotiId] = command;
    }
    void KeyPressed(enum KEYSLOTS slotId)
    {
        if(slotId == Undo)
        {
             auto temp = Commands[LastPressed];
             temp->Undo();
        }
        else
        {
            LastPressed = slotId;
            Commands[slotId]->execute();
        }

    }
private:
static  enum KEYSLOTS LastPressed;
std::vector<Command*> Commands;
};
enum KEYSLOTS RemoteControl::LastPressed;


/*Light design*/
class Led
{
public:
Led(void)
{
    currState = OFF;
}
enum LedState {ON, OFF};

    void lightOn(void)
    {
        cout << "light on" << endl;
    }
    void lightOff(void)
    {
        cout << "light off" << endl;
    }
enum LedState currState;
};

/*Volume design*/
class Volume
{
public:
    void VolumeUp(void)
    {
        cout << "volume up" << endl;
    }
    void VolumeDown(void)
    {
        cout << "volume down" << endl;
    }
};

/*Concrete Command design*/
class LightOn_Off_cmd: public Command
{
public:
    LightOn_Off_cmd(Led * led= NULL):m_led(led){}
    void execute(void)
    {
        if(m_led->currState == Led::ON)
       {
           m_led->lightOff();
           m_led->currState = Led::OFF;
       }
       else
       {
           m_led->lightOn();
           m_led->currState = Led::ON;
       }
    }
    void Undo(void)
    {
        if(m_led->currState == Led::ON)
        {
           m_led->lightOff();
           m_led->currState = Led::OFF;
        }
        else
        {
           m_led->lightOn();
           m_led->currState = Led::ON;
        }
    }
Led *m_led;
};

class VolumeDown_cmd:public Command
{
    /*to do*/
};
class VolumeUp_cmd:public Command
{
    /*to do*/
};
int main ()
{
    Led * led = new Led;
    LightOn_Off_cmd *ledcmd = new LightOn_Off_cmd(new Led);

    RemoteControl remoteCtrl;
    remoteCtrl.setCommand(LightOn_Off, ledcmd);
    remoteCtrl.KeyPressed(LightOn_Off);
    remoteCtrl.KeyPressed(LightOn_Off);
    remoteCtrl.KeyPressed(LightOn_Off);

    remoteCtrl.KeyPressed(Undo);
    remoteCtrl.KeyPressed(Undo);

    cout << "main" << endl;

    delete led;
    delete ledcmd;

  return 0;
}
