数据流图

一、基本图形符号
数据流图有四种基本图形符号：
：箭头，表示数据流；
〇：圆或椭圆，表示加工；
=：双杠(带一边开口,一边闭合)，表示数据存储；
□：方框，表示数据的源点或终点。
(1) 数据流。数据流是数据在系统内传播的路径，因此由一组成分固定的数据组成。如订票单由旅客姓名、年龄、单位、身份证号、日期、目的地等数据项组成。由于数据流是流动中的数据，所以必须有流向，除了与数据存储之间的数据流不用命名外，数据流应该用名词或名词短语命名。
(2)加工(又称为数据处理)。对数据流进行某些操作或变换。每个加工也要有名字，通常是动词短语，简明地描述完成什么加工。在分层的数据流图中，加工还应编号。
(3)数据存储(又称为文件)，指暂时保存的数据，它可以是数据库文件或任何形式的数据组织。
(4)数据源点或终点，是本软件系统外部环境中的实体(包括人员、组织或其他软件系统)，统称外部实体。一般只出现在数据流图的顶层图。

二、画数据流图的步骤
(1)首先画系统的输入输出，即先画顶层数据流图。顶层流图只包含一个加工，用以表示被开发的系统，然后考虑该系统有哪些输入数据、输出数据流。顶层图的作用在于表明被开发系统的范围以及它和周围环境的数据交换关系。

(2)画系统内部，即画下层数据流图。不再分解的加工称为基本加工。一般将层号从0开始编号，采用自顶向下，由外向内的原则。画0层数据流图时，分解顶层流图的系统为若干子系统，决定每个子系统间的数据接口和活动关系。
(3)注意事项。
①命名。不论数据流、数据存储还是加工，合适的命名使人们易于理解其含义。
②画数据流而不是控制流。数据流反映系统”做什么”，不反映“如何做”，因此箭头上的数据流名称只能是名词或名词短语，整个图中不反映加工的执行顺序。
③一般不画物质流。数据流反映能用计算机处理的数据，并不是实物，因此对目标系统的数据流图一般不要画物质流。
④每个加工至少有一个输入数据流和一个输出数据流，反映出此加工数据的来源与加工的结果。
⑤编号。如果一张数据流图中的某个加工分解成另一张数据流图时，则上层图为父图，直接下层图为子图。子图及其所有的加工都应编号。

⑥父图与子图的平衡。子图的输入输出数据流同父图相应加工的输入输出数据流必须一致，此即父图与子图的平衡。
⑦局部数据存储。当某层数据流图中的数据存储不是父图中相应加工的外部接口，而只是本图中某些加工之间的数据接口，则称这些数据存储为局部数据存储。
⑧提高数据流图的易懂性。注意合理分解，要把一个加工分解成几个功能相对独立的子加工，这样可以减少加工之间输入、输出数据流的数目，增加数据流图的可理解性。

三、方法与技巧

1.首先要懂得数据流图设计要略。
　　有时为了增加数据流图的清晰性，防止数据流的箭头线太长，减少交叉绘制数据流条数，一般在一张图上可以重复同名的数据源点、终点与数据存储文件。如某个外部实体既是数据源点又是数据汇点，可以在数据流图的不同的地方重复绘制。在绘制时应该注意以下要点：
　　(1)自外向内，自顶向下，逐层细化，完善求精。
　　(2)保持父图与子图的平衡。
　　为了表达较为复杂问题的数据处理过程，用一个数据流图往往不够。一般按问题的层次结构进行逐步分解，并以分层的数据流图反映这种结构关系。根据层次关系一般将数据流图分为顶层数据流图、中间数据流图和底层数据流图，除顶层图外，其余分层数据流图从0开始编号。对任何一层数据流图来说，称它的上层数据流图为父图，在它的下一层的数据流图为子图。
　　顶层数据流图只含有一个加工，表示整个系统;输入数据流和输出数据流为系统的输入数据和输出数据，表明了系统的范围，以及与外部环境的数据交换关系。
　　底层数据流图是指其加工不能再分解的数据流图，其加工称为“原子加工”。
　　中间数据流图是对父层数据流图中某个加工进行细化，而它的某个加工也可以再次细化，形成子图。中间层次的多少，一般视系统的复杂程度而定。
　　任何一个数据流子图必须与它上一层父图的某个加工对应，二者的输入数据流和输出数据流必须保持一致，此即父图与子图的平衡。父图与子图的平衡是数据流图中的重要性质，保证了数据流图的一致性，便于分析人员阅读和理解。
　　在父图与子图平衡中，数据流的数目和名称可以完全相同;也可以在数目上不相等，但是可以借助数据字典中数据流描述，确定父图中的数据流是由子图中几个数据流合并而成的，也即子图是对父图中加工和数据流同时进行分解，因此也属于父图与子图的平衡，如图1所示。

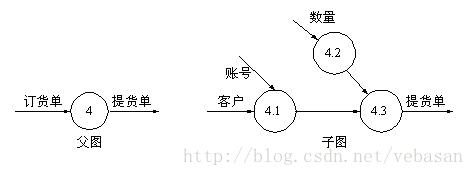

图1 父图与子图的平衡

四、示例

希赛公司拟开发一个销售管理系统，其主要功能描述如下：
接受客户订单，检查库存货物是否满足订单要求。如果满足，进行供货处理：即修改库存记录文件，给库房开具备货单并且保留客户订单至订单记录文件；否则进行缺货处理：将缺货订单录入缺货记录文件。
根据缺货记录文件进行缺货统计，将缺货通知单发给采购部门。
根据采购部门提供的进货通知单进行进货处理：即修改库存记录文件，并从缺货记录文件中取出缺货订单进行供货处理。
根据保留的客户订单进行销售统计，打印统计报表给经理。
现采用结构化方法对销售管理系统进行分析与设计，获得如图18-57所示的顶层数据流图和图18-58所示的0层数据流图。

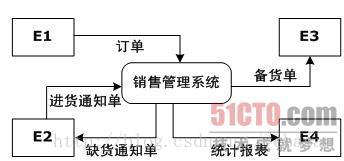

图4-1 顶层数据流图

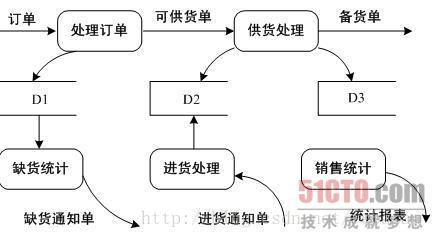

图4-2 0层数据流图
