微硬创新MODBUS转PROFINET(PROFINET转MODBUS)网关PNMD485-K20将卡片式超声波水表接入西门子PLC1500 PROFINET网络的使用方法:

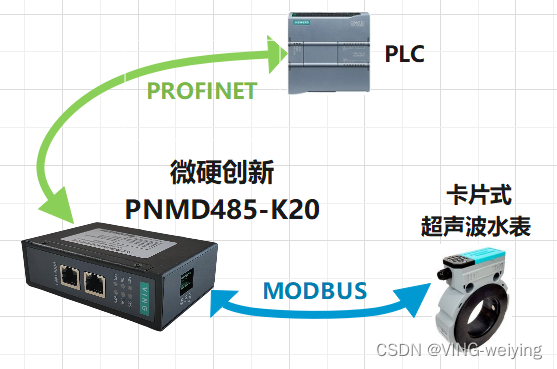

MODBUS 转PROFINET网关网络简图编辑
本案例MODBUS RTU转PROFINET网关/PROFINET转MODBUS RTU网关PNMD485-K20,现场的卡片式超声波水表采用的是MODBUS RTU通讯协议,支持串口通讯RS485,PLC使用的是西门子S7-1500系列PLC,现场采用PROFINET工业以太网通讯,
产品清单:
1、MODBUS转PROFINET网关:微硬创新PNMD485-K20
2、超声波水表:RS485 MODBUS
3、PLC:西门子S7-1200 PROFINET
4、软件:博图(博途)
由于超声波水表有RS485通讯接口,支持MODBUS-RTU现场总线通讯协议,作为MODBUS从站,PLC 支持 PROFINET 以太网通讯协议,作为 PROFINET 主站, PLC和超声波水表的协议是不同的,超声波水表是MODBUS-RTU,PLC是PROFINET,所以PLC是不能直接采集超声波水表的数据的,需要通过MODBUS转PROFINET/ROFINET转MODBUS协议转换模块实现不同协议间的数据交换
本案例的目的是通过微硬创新MODBUS RTU转PROFINET网关连接水表和PLC,使用S7-1500设定供水时刻,实现节水灌溉,科学灌溉,可以联网计算机来集中管理,定时定量灌溉
