RS485 RS232转PROFINET（PROFINET转RS232 RS485）网关连接西门子PLC和工业条码扫描枪配置案例

前言：

由于PROFINET网络协议逐渐在各种行业中得到广泛应用，同时条码技术的成熟和广泛应用，生产厂家采用条码标识其产品，在生产、库存、发货、销售、售后中采集产品信息，将扫码扫上来的数据要传送在PROFINET网络,这种需求越来越多的情况下，不同协议之间可以实现协议转换就尤为重要，此方案是以微硬创新协议转换网关为例，介绍如何实现PROFINET和RS232/RS485串口自由协议的数据交换，实现RS485/ RS232转PROFINET,或者PROFINET转RS485/RS232数据通讯。

项目概述：

本项目现场是在国内某自动化项目，该PLC系统使用的是西门子S7-1200 PLC，支持 PROFINET 工业以太网协议;工业条码扫码枪，提供 RS23和RS485串口，支持自家公司定义的连续输出协议俗称串口自定义协议;协议转换网关为微硬创新PROFINET转RS232/RS485协议转换网关PNRS232-K20或者PNRS485-K20

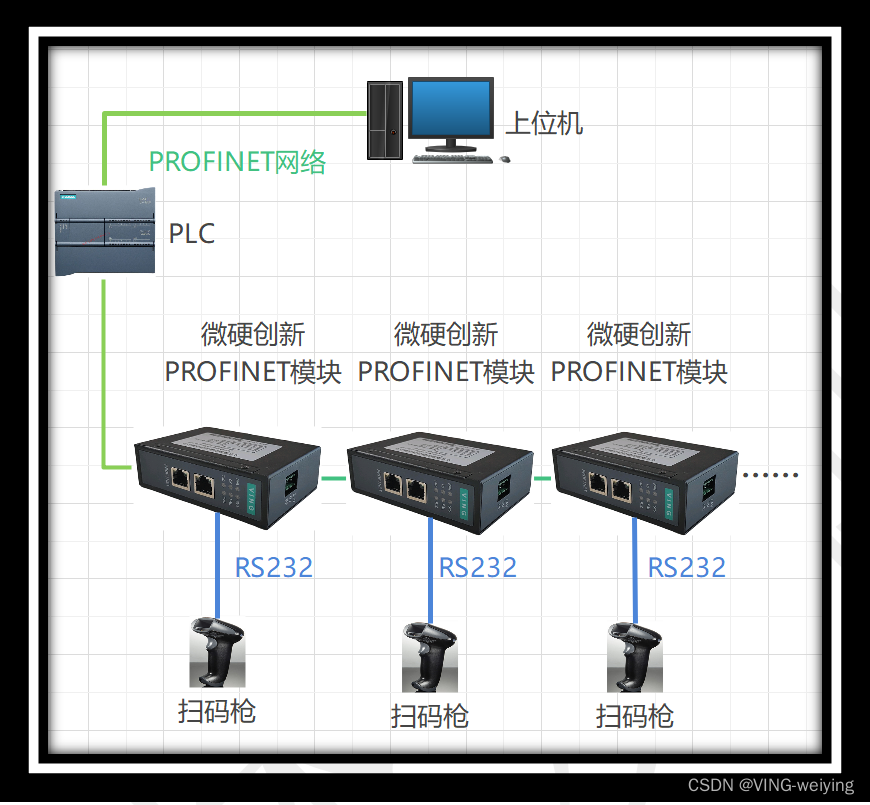

项目拓扑图：



项目目的：

通过RS485/RS232转PROFINET网关完成协议转换之后，实现PLC通过RS232/RS485串口和扫码枪连接，采集扫码枪扫上来的数据要传送在PROFINET网络，本案例中，汽车生产线上的条码打印机，根据底盘排产计划打印整车VIN号，扫描整车VIN号俗称十七位码，它包含了车辆的生产厂家、年代、车型、车身型式及代码、发动机代码及组装地点等信息,并且读入VIN码数据库、VIN码历史数据库、重复打标库等数据管理系统，系统不允许重复打标，如发现重复打标，计算机报警等操作，并可以查询统计功能，方便进行现场维护和数据分析。

项目方案：

由于扫码枪有RS232/RS485通讯接口，支持串口自定义协议，作为从站，PLC 支持 PROFINET
