10KV变配电增容工程电力监控系统的设计与应用

概述

本项目共1个10KV变电站，变电站搭建一套电力监控系统，放置在35KV变电站值班室内，变电所内部综保、多功能仪表、温控仪等设备通过485接口接入变电站内部采集器，再通过采集器传输至电力监控主机，实现数据在电脑上可视化管理。

1、系统方案

  监控系统主要实现对上海东郊宾馆10KV变变配电进行用电安全进行监控与管理。

监控范围为: 10KV站包含第三方综合保护装置2台模拟屏1台；变压器温控仪、多功能仪表、直流屏通过485总线接入本变电所内采集器，进而通过网络传输至后台，从而在监控主机上实现总线上仪表与监控主机的数据连通。如下图所示：站控管理层、网络通讯层和现场设备层。

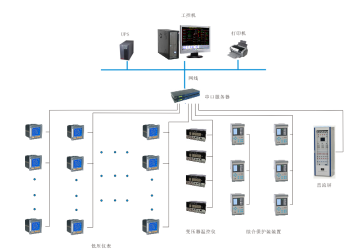

系统网络拓扑图

1）站控管理层

  站控管理层针对电力监控系统的管理人员，是人机交互的直接窗口。在主要指置于值班室的工控机、显示器、UPS等。

2）网络通讯层

  通讯层主要是由采集器及总线网络组成。采集器主要功能是监测现场智能仪表、综合保护装置、变压器温控仪、直流屏；总线网络的主要功能是实现数据交互，使配电系统管理集中化、信息化、智能化，极大提高了配电系统的安全性、可靠性和稳定性，真正达到了无人值守的目的。

3）现场设备层

  现场设备层是数据采集终端，主要由变压器温控仪、综合保护装置、多功能仪表、直流屏组成，通过屏蔽双绞线RS485接口，采用MODBUS通讯协议总线型连接接入通讯服务器，经通讯服务器到达该配电间监控主机进行组网，实现远程监控。

2、 系统功能

功能特点

  本系统采用全中文界面，操作简单方便；运行稳定可靠；系统具有一次系统图显示，模拟图显示和网络结构图显示；系统提供了友好的人机交互界面，一切操作均可在界面上进行，而且具有远程显
