IMX6ULL学习笔记_Boot和裸机篇（5）--- IMX6ULL使用ECSPI3驱动Flash启动程序

摘要

本系列内容是我在学习 IMX6ULL 裸机开发所遇到的问题记录，以及一些学习的步骤流程。本篇内容主要讲述我的开发环境是如何，以及我的开发方式是什么。程序学习将使用 BootLoader + APP 应用区的方式开发。使用BootLoader来进行升级，前期不将 BootLoader 作为开发重点，所以先使用 UBoot 作为我们的 BootLoader ，后续会使用自写的 BootLoader 。

本节使用ECSPI驱动Flash启动，这部分内容我看网上讲的比较少，这里做一个记录。

项目开源链接以及作者信息

项	参数
github主页	https://github.com/snqx-lqh
github项目地址	https://github.com/snqx-lqh/IMX6ULL_LearningRecord
gitee项目地址	https://gitee.com/snqx-lqh/IMX6ULL_LearningRecord
作者 VX	Qinghua_Li7

📖 欢迎交流如果对你有帮助，希望可以帮我点个赞👍和收藏，谢谢

基础环境

硬件环境：正点原子IMX6ULL MINI板 V1.7 EMMC板

裸机程序编写软件：SEGGER Embedded Studio V8.24 。为了在Windows环境下编译裸机开发，所以使用 SES 的软件编写。

本文代码路径

本文的代码将存放在开源项目的：02_Firmware\01_CodeWithoutOS\04_FLASH_Boot中。这节的代码，主要是移植SDK中的中间件操作EMMC

流程说明

只是为了验证ECSPI启动FLASH的可行性，使用的是W25Q128的FLASH，验证流程如下。

1、使用EMMC或者SD卡中的Uboot启动代码，然后烧写本章节提供的带xmodem接收的代码。
2、在代码中，按键触发xmodem接收并且写入Flash，这里写一个裸机程序，就随便烧一个正点原子提供的闪烁灯的程序，也可以烧UBoot程序，反正要烧imx格式的，也就是带了头部信息的文件。
3、将引脚切换到SPI Flash 启动的模式。启动。

EMMC启动代码

这部分和之前内容一样，正常启动就可以。

烧裸机到Flash

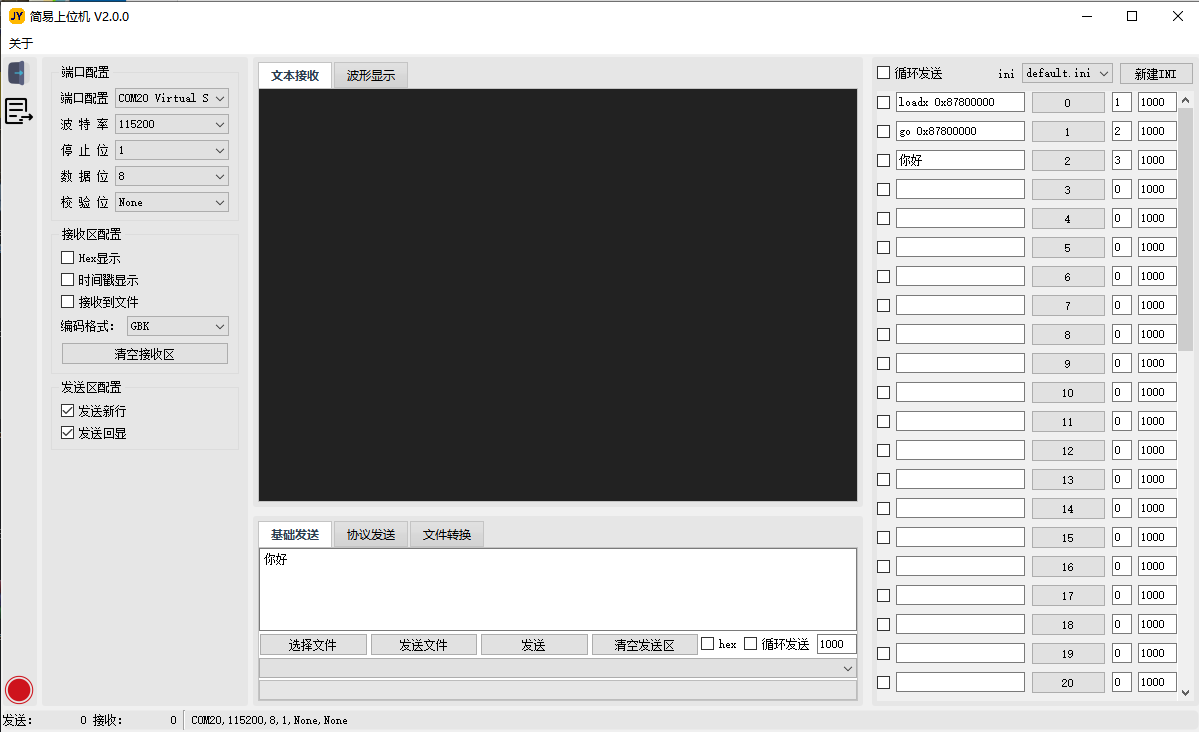

我的代码写的是按键按下，开始xmodem接收，然后把获取到的数据烧写到Flash，从代码里就可以看到，要从偏移1KB的地址开始烧写。

切换引脚

根据下面这3张图，得到最后的引脚在拨码开关上是。10001100。除了拨码开关，由于我是使用的ECSPI3，LCD连接线还要做调整，这个可能需要自己买个转接线，然后再做处理。还有就是 LCD_DATA_17和LCD_DATA_19需要拉高。这个看Type=0x450，450是地址。那一行就知道了。主要是控制的BOOT_CFG4[3]和BOOT_CFG4[1]。切换后，启动看是否是裸机状态就行了。可以下载后面一点的代码，比如printf开始的，或者写了启动文件的，感觉前面几个代码，不知道有啥问题，后面研究。我是这样做的。

在这里插入图片描述
