三菱PLC的BCD，BIN指令及调试数据显示

BIN指令的功能是将源通道S中的4位十进制数（BCD码）转换成16位二进制数，再存放到目的通道D中。

BCD指令的功能是将源通道S中的16位二进制数转换成4位十进制数（BCD码），存放到目的通道D中去。

什么是BCD码？

用4位二进制来表示1位十进制数。

从上数的指令方法理解，这两个指令是可以互逆换算。

但是在软件中调试时，注意数值的显示的差异性，软件显示值始终为十进制显示，二数值的二进制码存储的格式是不一样的。 所以经过转换为BCD码的二进制数值，在软件里显示出来的十进制数与正常的16位BIN 十进制数值不一样。

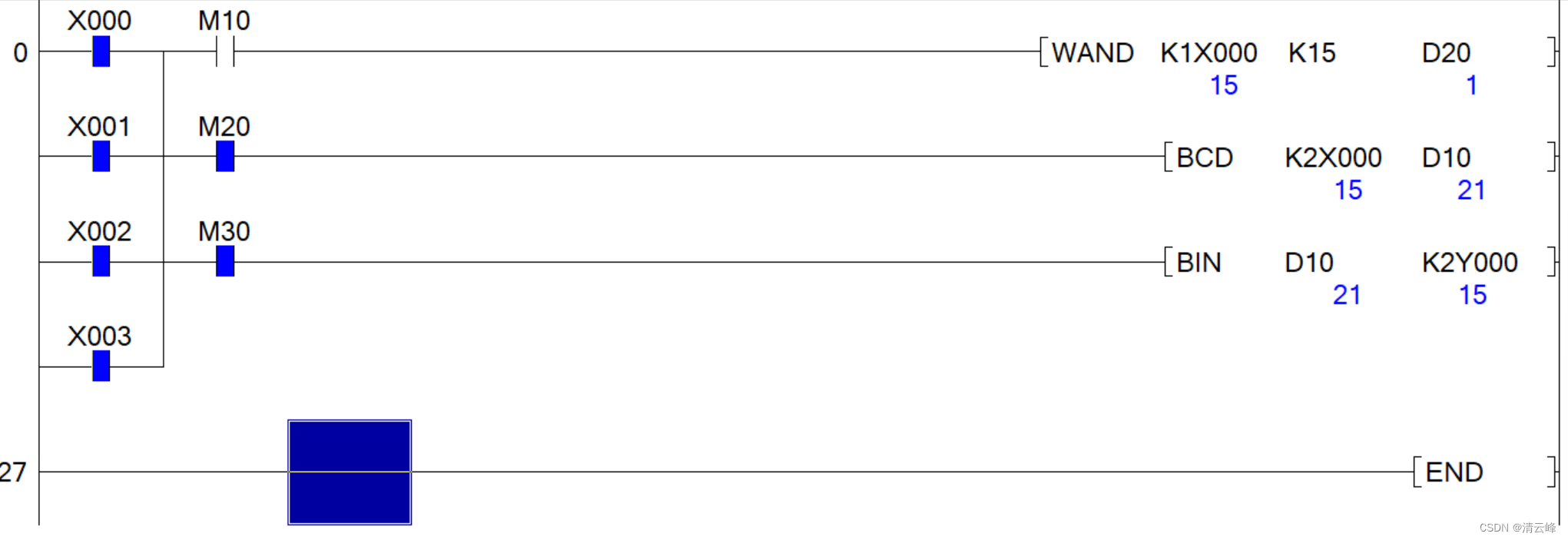

如上图，源数值为15，而D10的数值为21。
16位十进制数值15即F或者 1111， 经过BCD指令换算后BCD码是 0001 0101 （1=0001， 5=0101）。
但是软件的显示始终是以十进制显示，那么0001 0101 换算出来的十进制值=21， 所以软件界面看到的值为21，而不再是15.
同理， 上面的D10数值经过BIN 指令 运算回来后，变回来15，同样Y0,Y1,Y2,Y3的状态反应了X0，X1,X2,X3的输入状态。
